ФЕДЕРАЛЬНОЕ АГЕНТСТВО СВЯЗИ

Федеральное государственное бюджетное образовательное

учреждение высшего образования

«Санкт-Петербургский государственный университет телекоммуникаций

им. проф. М. А. Бонч-Бруевича»

___________________________________________________________________________

Кафедра программной инженерии и вычислительной техники.

Дисциплина «Микропроцессорные устройства»

Лабораторная работа № 1

Исследование функционирования КЦУ.

Выполнили: ст. гр.

Проверил: ст.пр. Неелова О.Л.

_____________________

Санкт-Петербург

2024

Программа 1.

Шифратор

module dec

(input wire [2:0]adr,

output wire [7:0]mng);

reg [7:0]y;

assign mng=y;

always @(adr)

begin

case(adr)

3'b000: y=8'b00000001;

3'b001: y=8'b00000010;

3'b010: y=8'b00000100;

3'b011: y=8'b00001000;

3'b100: y=8'b00010000;

3'b101: y=8'b00100000;

3'b110: y=8'b01000000;

3'b111: y=8'b10000000;

endcase

end

endmodule

Testbench

`timescale 1ns/100ps

module dec_tb;

reg [2:0] test_in;

wire [7:0] test_out;

dec test (.adr(test_in), .mng(test_out));

initial

begin

test_in=3'b000;

#200;

test_in=3'b001;

#200;

test_in=3'b010;

#200;

test_in=3'b011;

#200;

test_in=3'b100;

#200;

test_in=3'b101;

#200;

test_in=3'b110;

#200;

test_in=3'b111;

#200;

$stop;

end

endmodule

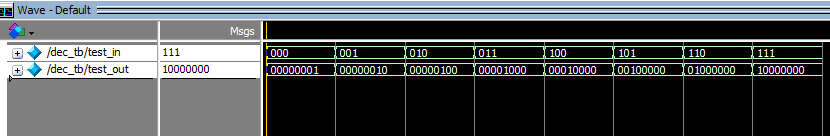

Рис.1 Симуляция работы шифратора

Программа 1.2

Дешифратор

module cod

(input wire [3:0]mng,

output wire [1:0]adr);

reg [1:0]cd;

assign adr=cd;

always @(mng)

begin

case(mng)

4'b0001: cd=2'b00;

4'b0010: cd=2'b01;

4'b0100: cd=2'b10;

4'b1000: cd=2'b11;

default: cd=2'bzz;

endcase

end

endmodule

Testbench

`timescale 1ps/1ps

module biba_tb ();

reg [3:0] test_in ;

wire [1:0] test_out;

biba test(

.adr(test_out),

.mng(test_in )

);

initial

begin

test_in = 4'b0001;

#200;

test_in = 4'b0010;

#200;

test_in = 4'b0100;

#200;

test_in = 4'b1000;

#200;

test_in = 4'b0000;

#200;

$stop;

end

endmodule

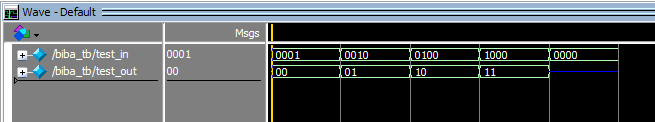

Рис.2 Симуляция работы дешифратора
