ОТЧЕТ ПО ПРАКТИЧЕСКОМУ ЗАНЯТИЮ №4

Раздел №3	Активные элементы радиоэлектронных устройств
Занятие №13	Изучение работы регистров

Дата 1.11.2023 ФИО. Уч.гр

Учебные вопросы:
1.	Синтез регистра на базе RS-триггеров.
2.	Синтез на базе D-триггеров регистра с блокировкой записи.
3.	Синтез на базе D-триггеров регистра с обнулением выходного сигнала
4.	Исследование возможностей использования Z-состояния на базе микросхемы 1531ИР22.

1. Синтез регистра на базе RS-триггеров.

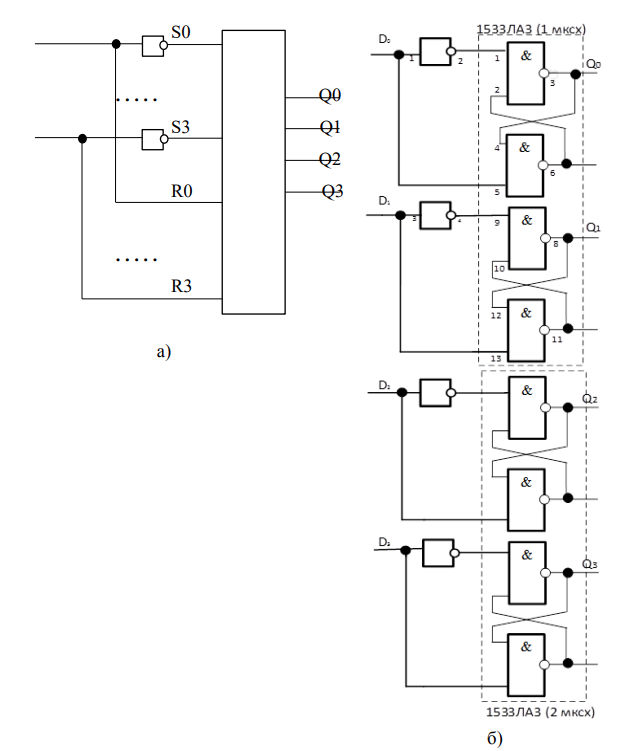

Рис. 1.1. Функциональная (а) и структурная (б) схемы 4-разрядного асинхронного регистра на базе RS-триггера.

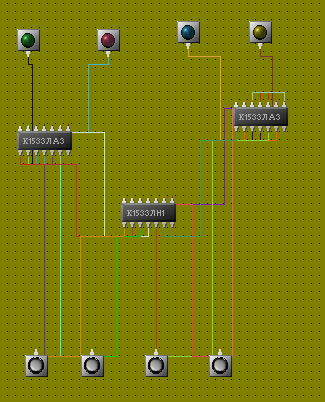

Рис. 1.2. Скриншот схемы 4-разрядного асинхронного регистра на базе RS-триггера.

ВЫВОД: когда с кнопки идет сигнал 0, с 6-ой ноги микросхемы идет сигнал 1 на 2-ую ногу, а на 1-ую ногу микросхемы идет инверсный сигнал с кнопки, тоже сигнал 1. В такой ситуации индикатор не загорается, т.к на него поступает сигнал 0. Когда с кнопки идет сигнал 1, на 1-ую ногу поступает инверсный сигнал 0, в результате чего на 3-ей ноге образуется сигнал 1 и загорается индикатор.

2. Синтез на базе D-триггеров регистра с блокировкой записи

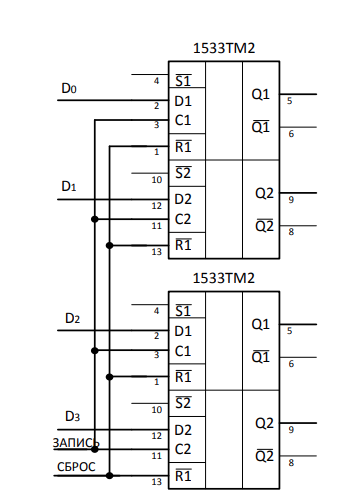

Рис.2.1. Структурная схема 4-разрядного регистра без блокировки записи.

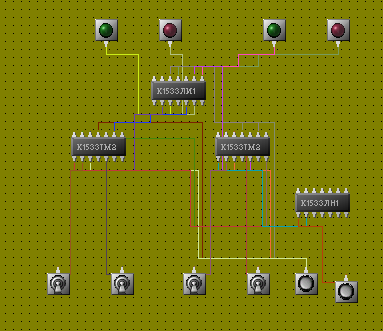

Рис. 2.2. Скриншот схема 4-разрядного регистра без блокировки записи

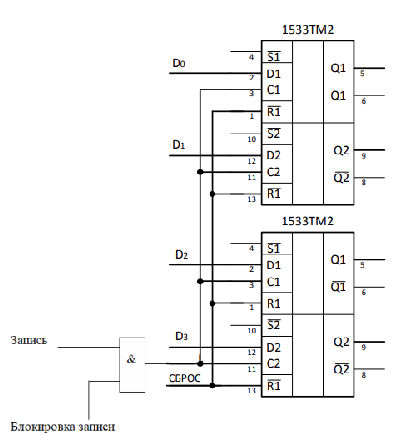

Рис.2.3. Структурная схема 4-разрядного регистра с блокировкой записи.

=

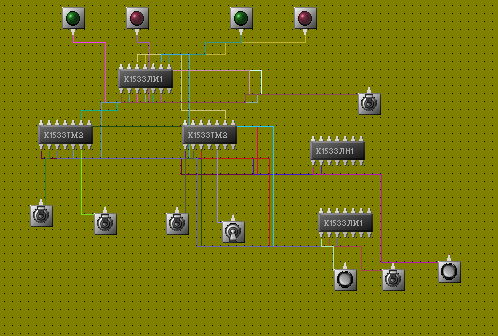

Рис.2.3. Скриншот схемы 4-разрядного регистра с блокировкой записи.

ВЫВОД: при помощи переключателей можно зажечь нужные индикаторы, если нажать на кнопку запись, зажжённые индикаторы продолжат гореть даже если отжать переключатели, если нажать кнопку сброс, индикаторы вернутся в исходное состояние. В схеме с блокировкой записи, запись происходит только при нажатом переключателе.

3. Синтез на базе D-триггеров регистра с обнулением выходного сигнала

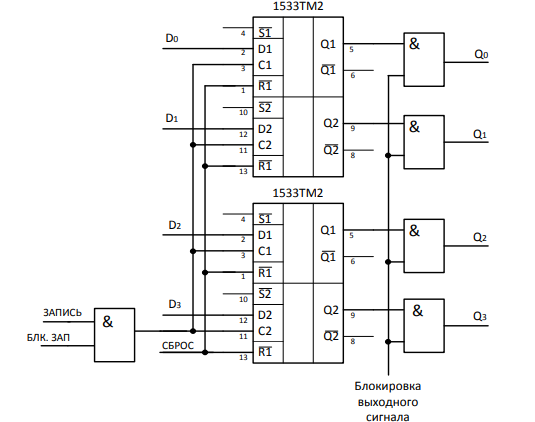

Рис. 3.1. Структурная схема 4-х разрядного регистра с обнулением выходного сигнала

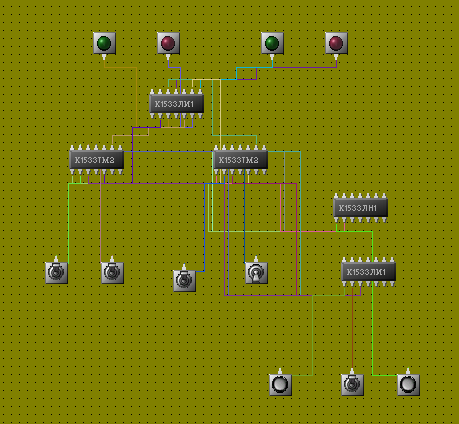

Рис. 3.2. Скриншот схемы 4-х разрядного регистра с обнулением выходного сигнала

ВЫВОД: данная схема работает как прошлая, но теперь индикаторы загораются если на них приходит сигнал от регистра И от переключателя блокировки выходного сигнала.

4. Исследование возможностей использования Z-состояния на базе микросхемы 1531ИР22

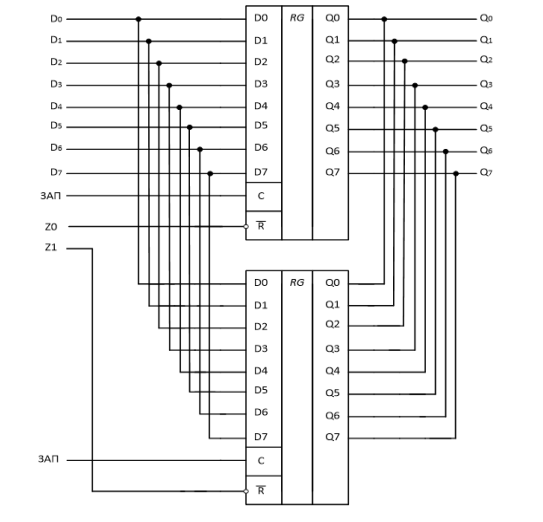

Рис. 4.1. Структурная схема регистров с Z-состоянием, работающих на общую выходную шину.

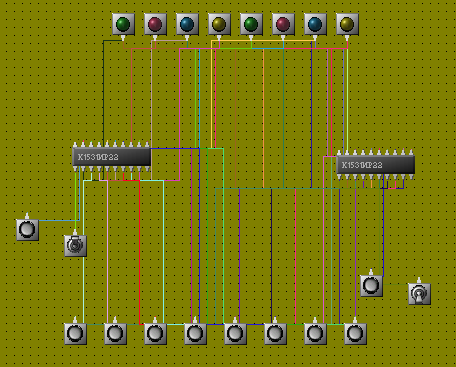

Рис. 4.2. Скриншот схемы регистров с Z-состоянием, работающих на общую выходную шину.

Таблица 2.1.

Z1	Z0	Выходная информация
1 0 1	0 1 1	Рег0 Рег1 0

ПРИМЕЧАНИЕ. Указать в отчете какая информация записана в каждый из регистров. Она должна совпадать с представленной на рис. 4.2.

ВЫВОД: в регистр Рег0 записана информация 10101010, в регистр Рег1 01010101. Если Рег0 находится в Z-состоянии, выводится информация с Рег1. Если Рег1 находится в Z-состоянии, выводится информация с Рег0. Если оба регистра находятся в Z-состоянии, информация не выводится.
