Введение

Технологические процессы сбора и подготовки углеводородного сырья заключаются в последовательном изменении состояния продукции нефтяной скважины и отдельных её составляющих (нефть и газ), завершающимся получением товарной продукции. Технологический процесс после разделения продукции скважины состоит из нефтяного и газового материальных потоков.

Основными технологическими установками, входящими в состав системы сбора и подготовки, являются:

-дожимная насосная станция (ДНС);

-дожимная насосная станция с установкой предварительного сброса воды (ДНС с УПСВ);

-установка предварительного сброса воды (УПСВ);

-установка подготовки нефти (УПН), которая входит в состав ЦПС.

Впоследние годы возросло количество новых технологических процессов, применяемых для сбора и подготовки скважинной продукции. Соответственно было создано и оборудование для осуществления этих процессов.

Впринципах действий разработанного оборудования широко использованы известные физические и химические явления.

Одним из важнейших условий нормальной эксплуатации герметизированных транспортных систем является

51858-2002 [1].

Консорциум « Н е д р а »

2

1.Общая характеристика района расположения Славкинского месторождения

Вадминистративном отношении Славкинское нефтяное месторождение расположено на территории Шенталинского и частично Сергиевского административных районов Самарской области, в 145-150 км к северо-востоку от областного центра г. Самара.

В8 км севернее Славкинской площади проходит железнодорожная магистраль Уфа – Ульяновск с ближайшей железнодорожной станцией Кондурча, связанной с площадью месторождения частично асфальтированной дорогой.

Территория района месторождения густо населена. Ближайшие населённые пункты: с. Славкино, Шаровка,

Смагино, Багана, Токмакла расположены, соответственно, в 1,7 км к югу, в 3,5 км и 8 км к юго-востоку, в 5,1 км к северо-востоку, в 10,8 км к северо-западу от месторождения. В восточной части Славкинской площади расположено село Крепость-Кондурча, санитарная зона вокруг которого не позволяет разбуривать эту часть площади вертикальными скважинами.

Связь между населёнными пунктами осуществляется грунтовыми и асфальтированными дорогам. В 7,5 км к западу и в 12,5 км к востоку от месторождения проходят асфальтированные дороги с автобусным сообщением, соединяющие районные центры Сергиевск – Челно-Вершины, а также Исаклы – Шентала.

Рельеф всхолмленный, с развитой овражно-балочной сетью. Абсолютные отметки рельефа в пределах месторождения колеблются от +112 до +224 м.

Месторождение расположено в лесостепной зоне. Деревья и кустарники приурочены к поймам рек и оврагам,

лесопосадкам в полях, также имеются небольшие лесные массивы.

Консорциум « Н е д р а »

3

Климат района континентальный с жарким сухим летом и холодной зимой, среднегодовая температура +3,6º,

среднегодовое количество осадков – 385 мм, глубина промерзания грунта – 144 см.

В экономическом отношении район, преимущественно, сельскохозяйственный; с открытием на территории района нефтяных месторождений получила развитие нефтяная промышленность.

Ближайшие разрабатываемые месторождения нефти Горбуновское, Смагинское, Шумолгинское и Озеркинское расположены, соответственно, в 2 км к северу, в 8 км к юго-востоку, в 8,8 км к юго-западу и 17,2 км к западу от Смагинского месторождения (рис. 1.1).

Из других полезных ископаемых в районе имеются месторождения глин и суглинков, используемых как кирпично-

черепичное сырьё – Кутузовское (Зубовское), Челно-Вершинское, Шенталинское.

Славкинское месторождение открыто в 1973 году. В 1995 году начата разработка нефтяных залежей месторождения. Добычу нефти осуществляет ОАО «Самаранефтегаз» (цех №1 Северной группы месторождений,

расположенный в п. Суходол, в 45 км к югу от месторождения) на основании «Лицензии на право пользования недрами» выданной администрацией Самарской области (СМР 13072 НЭ от 30 марта 2005 г.). Срок окончания действия лицензии

23 февраля 2015 г.[2]

Вся добываемая продукция поступает в проходящий через территорию месторождения нефтепровод, соединяющий выкидные линии крайних северных месторождений с пунктом сбора нефти — Сергиевским НПС. Через территорию месторождения проходят высоковольтные линии электропередачи и линии связи.

Обзорная схема района работ представлена на рис. 1.1.

Консорциум « Н е д р а »

4

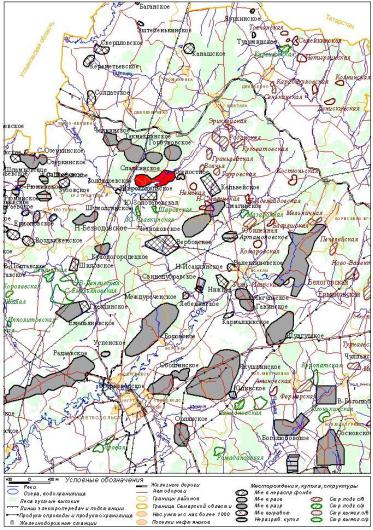

Обзорная схема района работ Славкинского месторождения

Рис. 1.1

Консорциум « Н е д р а »

5

2.Общая характеристика системы сбора и транспортировки продукции Славкинского месторождения

2.1Описание системы сбора и скважинной продукции

В настоящее время эксплуатацию Славкинского месторождения осуществляет ЦДНГ № 1 (цех добычи нефти и газа) АО «Самаранефтегаз» [2].

Славкинское нефтяное месторождение состоит из двух поднятий: Славкинского и Золотаревского, которые открыты в 1973г. и 1977г., соответственно.

На Славкинском месторождении промышленная нефтеносность установлена в карбонатно-терригенных отложениях верейского горизонта (пласт А-3), карбонатных отложениях башкирского яруса (пласт А-4) среднего карбона, терригенных отложениях тульского горизонта (пласт Б-0), бобриковского горизонта (пласты Б-2 и Б-3) и карбонатных отложениях турнейского яруса (пласт В-1) нижнего карбона.

Физико-химические свойства разгазированных нефтей и компонентные составы газов продуктивных пластов Славкинского месторождения представлены в главе 1 настоящей работы.

Как видно из приведенных данных, нефти Славкинского месторождения относятся к тяжелому типу с плотностью

0,893-0,925 г/см3, являются высоковязкими, динамическая вязкость изменяется от 48,10 мПа·с до 161,7 мПа·с.

По товарной характеристике нефти высокосернистые (массовое содержание серы 3,21% - 4,45%), парафиновые (содержание парафина 3,17% - 5,5%), смолистые (содержание смол силикагелевых 12,5% - 14,43%), а нефти пласта А-4

Славкинского поднятия высокосмолистые (содержание смол силикагелевых 19,06%).

Консорциум « Н е д р а »

6

Газ, выделившийся из нефти пластов Б-0 и Б-2Золотарёвского поднятия Славкинского месторождения при дифференциальном разгазированиисодержит сероводород в количестве 6,45 % моль, а газ выделившийся из нефти других пластов совсем не содержит сероводород. При однократном разгазировании содержание углекислого газа изменяется от 0,22 до 8,92% моль, азота – от 32,22% до 42,98% моль, метана – от 9,05% до 18,62% моль, этана – от 14,93% до 21,61% моль, пропана – от 8,44% до 20,95% моль.

Относительная плотность газа по воздуху составляет 1,152 - 1,263.

По состоянию на 01.01.2017г. действующий фонд добывающих скважин Славкинского месторождения составляет 41 единицы, из них на Славкинском поднятии работают 25, а на Золотаревском поднятии 16 скважин [3].

Для сбора продукции скважин на месторождении, в соответствии с «Унифицированными технологическими схемами сбора, транспорта и подготовки нефти, газа и воды нефтедобывающих районов» (РД 39-0148311-605-86),

реализована напорная герметизированная система сбора нефти и газа.

Продукция скважин Славкинского поднятия под давлением, развиваемым штанговыми глубинными насосами (3 скважины) и электроцентробежными насосами (22 скважины) по выкидным трубопроводам диаметром 114-159мм, протяженностью порядка 3,634км поступает на пять автоматизированных групповых замерных установок АГЗУ №№ 2,3,4,7,8, где производится замер дебита скважин и на гребенку.

После замера на АГЗУ продукция скважин Славкинского поднятия по нефтегазосборным трубопроводам диаметрами 114-159-168-273-325 мм, общей протяженностью 2,813 км поступает на дожимную насосную станцию (ДНС) Славкинского месторождения, расположенную на Славкинском поднятии. Продукция Славкинской ДНС по напорному трубопроводудиаметром 159 мм, общей протяженностью 5,231 км транспортируется на Горбуновскую ДНС.

Консорциум « Н е д р а »

7

Продукция скважин Золотаревского поднятия под давлением, развиваемым штанговым глубинным насосом (1 скважина) и электроцентробежными насосами (15 скважин) по выкидным трубопроводам диаметром 89-114 мм, протяженностью 5,305 км поступает на АГЗУ № 1,2, где производится замер дебита скважин.

После замера на АГЗУ продукция скважин Золотаревского поднятия по нефтегазосборному трубопроводу диаметром 219 мм, протяженностью 1,55км поступает на Горбуновскую ДНС.

Далее после Горбуновской ДНС частично подготовленная продукция по трубопроводу диаметром 325х8мм, протяженностью 35,4 км транспортируется на Радаевскую УПН, где осуществляется подготовка нефти до товарных кондиций по ГОСТ Р 51858-2002 г. [1]

Попутный нефтяной газ Славкинского месторождения, выделившийся в аппаратах Славкинской ДНС и Горбуновской ДНС, направляется на свечу сжигания.

Фактический уровень использования газа Славкинского месторождения составляет 4,7%. Блок-схема сбора и транспорта нефти и газа Славкинского месторождения приводится на рис. 2.1.

Консорциум « Н е д р а »

8

Блок-схема сбора и транспорта нефти и газа Славкинского месторождения

Рис.2.1

Консорциум « Н е д р а »

9

2.2 Сведения о трубопроводах системы сбора

Система внутрипромысловых трубопроводов Славкинского месторождения состоит из:

-выкидных трубопроводов от добывающих скважин до АГЗУ;

-нефтесборных трубопроводов для транспорта продукции скважин от АГЗУ до пунктов предварительной подготовки нефти и газа – Славкинской ДНС и Горбуновской ДНС.

Система построена с переменными диаметрами труб по участкам в зависимости от количества собираемой продукции. Трубопроводы проложены из стальных бесшовных и электросварных труб, изготовленных из спокойных,

полуспокойных углеродистых низколегированных сталей и гибких полимерно-металлических труб (ГПМТ),

соответствующих требованиям приведенных ниже стандартов и технических условий: ТУ 14-3-1399-95, 14-161-148-94, 14-158-113-99, ГОСТ 1050-88, 1050-86.

На состояние построенных выкидных линий и нефтегазосборных трубопроводов влияют сроки службы с момента их ввода в эксплуатацию. Длительная эксплуатация неизбежно приводит к сильному коррозионному износу, происходит постоянное уменьшение толщины стенок труб, старение изоляции, снижение прочностных характеристик трубной стали, проявляется усталостное разрушение труб.

Сведения о состоянии нефтепромысловых трубопроводов Славкинского месторождения приведены в табл. 2.1 [3].

Характеристики действующих выкидных линий, нефтегазосборных трубопроводов и напорного трубопровода Славкинского месторождения по срокам эксплуатации приведены в табл. 2.2 и 2.3.
