5. ОБРАБОТКА РЕЗУЛЬТАТОВ ПРЯМЫХ И КОСВЕННЫХ
.docxМИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра ИИСТ
отчет
по лабораторной работе №5
по дисциплине «Метрология»
Тема: ОБРАБОТКА РЕЗУЛЬТАТОВ
ПРЯМЫХ И КОСВЕННЫХ ИЗМЕРЕНИЙ
Студент гр. |
|
|
Преподаватель |
|
Пыко С.М. |
Санкт-Петербург
2022
Цель работы: ознакомление с методами обработки результатов прямых и косвенных измерений при однократных и многократных измерениях.
Спецификация средств измерений, применяемых в эксперименте
Для выполнения лабораторной работы на вертикальном стенде используются источник постоянного напряжения, цифровые вольтметры и генератор сигналов ГС прямоугольной формы.
Таблица 1 – Спецификация средств измерений
Режим прибора: |
Пределы измерения ХК |
Класс точности c/d |
Вольтметр |
0.2 В, 2 В |
0.5/0.2 |
20 В, 200 В |
1.5/0.2 |
Входное сопротивление вольтметра RV: 1 МОм (на всех пределах).
Режим работы генератора (синтезатора) сигналов переменного тока SFG-2120:
• диапазон выходного напряжения – 0 7 В,
• диапазон генерируемых частот – 1Гц 20 МГц, в диапазоне частот 20 Гц 10 МГц поддерживается постоянная амплитуда выходных сигналов,
• выходное сопротивление – 50 Ом.
Режим работы генератора НЧ:
• форма сигналов – прямоугольная, треугольная синусоидальная;
• диапазон частот – 0,01-100 кгц;
• выходное напряжение – 0-10 в;
Режим работы источника постоянного напряжения:
• Диапазон регулировки выходного напряжения – 0-10 В;
• Максимальный выходой ток – 1 А;
Схемы установок

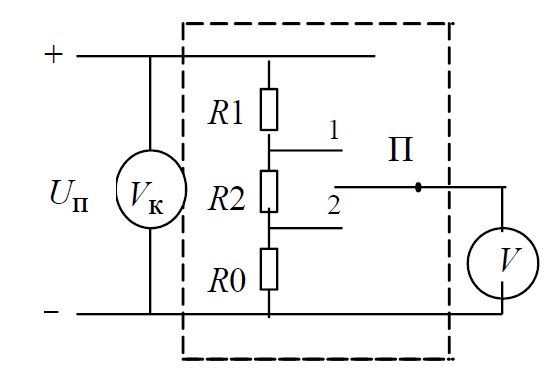

Рисунок 1 – Схема для проведения однократных измерений
Рисунок 2 – Схема для проведения многократных измерений
Обработка результатов измерений
1. Обработка результатов однократных прямых измерений напряжения.
|
U(B) |
X |
8,44 |
δ (%) |
1,7739 |
Δx |
0,1497 |
2. Обработка результатов однократных косвенных измерений силы тока и мощности.
|
U0 (B) |
R0 (Ом) |
I (A) |
ΔI (A) |
Pm |
ΔPm |
X |
2,29 |
1000 |
0,00229 |
0,0002 |
0,0052 |
0,000582 |
δ (%) |
3,0467 |
5 |
8,0467 |
- |
11,093 |
- |
3. Прямые многократные измерения
U (В) |
8,02 |
8,1 |
7,97 |
8,18 |
8 |
8,1 |
7,97 |
8,03 |
8,09 |
7,89 |
8,09 |
|
8,04 |
||||||||||
|
0,0662 |
||||||||||
|
0,0066 |
||||||||||
|
0,0006 |
||||||||||
P |
0,95 |
||||||||||
|
2,13 |
||||||||||
ΔU |
0,0013 |
||||||||||
4. Косвенные многократные измерения
U (В) |
8,02 |
8,1 |
7,97 |
8,18 |
8 |
8,1 |
7,97 |
8,03 |
8,09 |
7,89 |
8,09 |
U (В) |
1,98 |
1,99 |
2,02 |
1,99 |
1,94 |
2,03 |
0,2 |
2,11 |
2,2 |
2,08 |
2,29 |
Pm |
0,016 |
0,016 |
0,016 |
0,016 |
0,016 |
0,016 |
0,002 |
0,017 |
0,018 |
0,016 |
0,019 |
P среднее |
0,0152 |
||||||||||
|
0,000000027 |
||||||||||
ΔPm |
0,00036 |
||||||||||
ΔPm |
3,98E-04 |
||||||||||
