4. Построение модели деятельности информационной системы

МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра Информационных систем

отчет

по домашнему заданию №4

по дисциплине

«Цифровое производство»

Тема: «Построение модели деятельности информационной системы»

№16

Проектирование системы бронирования для проката автомобилей

Студент гр.
Студент гр.
Студент гр.
Преподаватель		Кузнецов А.Г.

Санкт-Петербург

2024

Задача.

Построить модель прецедентов информационной системы с применением понятия «плавательная дорожка» для 25% всех вариантов использования, входящих в модель прецедентов информационной системы (то есть как минимум 3 из 12)

Выполнение работы.

В ходе работы были построены модели следующих прецедентов:

1. Авторизация

2. Просмотр автомобилей

3. Оставить отзыв об автомобиле

Рисунок 1 – Модель прецедента «Авторизация»

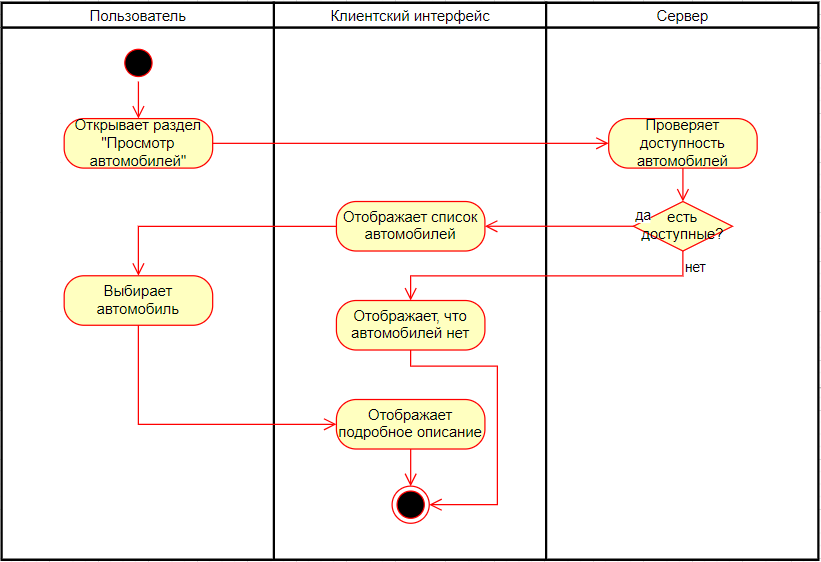

Рисунок 2 – Модель прецедента «Просмотр автомобилей»

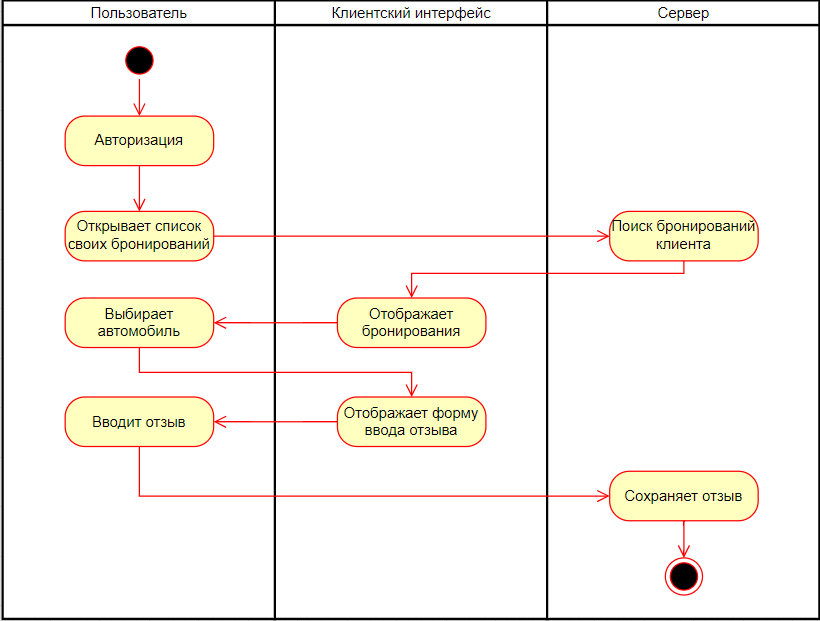

Рисунок 3 – Модель прецедента «Оставить отзыв об автомобиле»

Обоснование выбора инструмента

Было использовано средство проектирования draw.io.

Draw.io - это мощный инструмент для создания диаграмм, который обладает простым и понятным интерфейсом. Он предлагает широкий набор возможностей для создания различных типов диаграмм, в том числе и activity диаграмм.

Использование draw.io для создания activity диаграмм обосновано несколькими причинами. Во-первых, draw.io предоставляет большой выбор форм и символов, которые позволяют быстро и удобно создавать структуру activity диаграммы. Это помогает визуализировать систему и понять ее основные функциональные возможности.

Во-вторых, draw.io позволяет создавать диаграммы в реальном времени совместной работы, что упрощает процесс совместной разработки диаграмм. Это особенно важно при работе в команде над проектами, где необходимо обмениваться идеями и изменениями.

Третий аргумент в пользу использования draw.io для создания activity диаграмм - это его интеграция с другими приложениями и сервисами. Draw.io интегрируется с популярными сервисами облачных хранилищ, такими как Google Drive, Dropbox, OneDrive, что позволяет удобно сохранять и обмениваться диаграммами.

Кроме того, draw.io поддерживает экспорт и импорт диаграмм в различные форматы, что обеспечивает гибкость работы с созданными activity диаграммами. Это позволяет использовать диаграммы в различных проектах и документациях.

Итак, использование draw.io для создания use case диаграмм обосновано его удобным интерфейсом, возможностью совместной работы, интеграцией с другими сервисами и гибкостью экспорта и импорта диаграмм. Все эти факторы делают draw.io отличным инструментом для создания activity диаграмм, который помогает эффективно описывать и визуализировать функциональные возможности системы.
