8 Монтаж силового электрооборудования.

8.1 Требования к монтажу и способы монтажа силового электрооборудования.

Силовое электрооборудование представляет собой низко- и высоковольтные устройства, линии и вспомогательные изделия, предназначенные для производства, трансформации, передачи, распределения и преобразования электрической энергии в необходимый вид энергии. По назначению силовые установки бывают бытовые и промышленные. Характеризуют их и по напряжению – до 1000 В и выше. Они могут быть стационарной установки и мобильные. По конструкции они могут быть комплектными и индивидуальными. По месту расположения – отдельно стоящие и встроенные. Все они представляют при неумелом обращении опасность для человека. Их монтаж должен выполняться с учетом особых требований. Они могут монтироваться на существующих объектах, вновь строящихся, находящихся на ремонте. Монтаж силового электрооборудования должен выполняться только электромонтажниками, специализирующимися на конкретном виде монтажа. Перечень работ, осуществляемый ими довольно обширный:

1. монтаж силовых линий;

2. установка внутренних систем электроснабжения;

3. монтаж этажных и индивидуальных щитов, вводно-распределительных устройств, пунктов распределения;

4. монтаж изделий и оборудования электроосвещения в помещениях и на улице;

5. установка трансформаторных подстанций;

6. установка резервных источников питания;

7. подключение различного оборудования к электрическим сетям энергопередающих компаний.

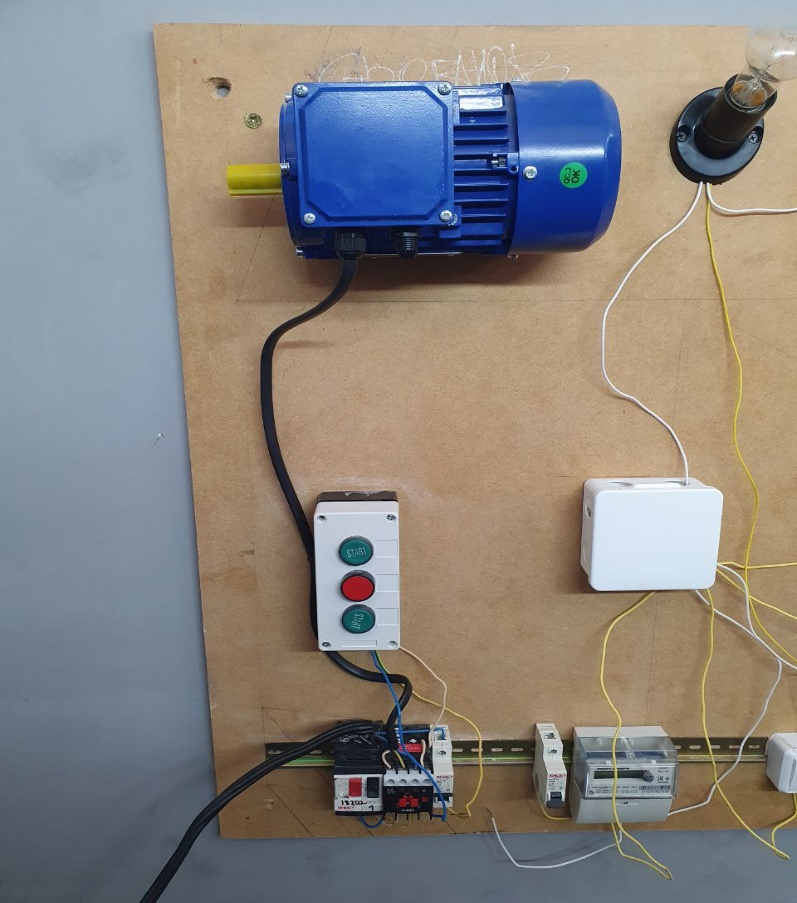

8.2 Асинхронный двигатель с кз ротором.

Функционирование асинхронного двигателя осуществляется на основе свойства трёхфазного тока, способного создавать в обмотках статора вращающее магнитное поле. В рассматриваемых электродвигателях синхронная частота вращения электромагнитного поля связана прямо пропорциональной зависимостью с собственной частотой переменного тока.

В результате действия магнитной индукции на сердечник ротора, в нём возникнет ЭДС, которая, в свою очередь, вызывает появление электрического тока в замкнутом проводнике. Возникнет сила Ампера, под действием которой замкнутый контур начнёт вращение вдогонку за магнитным полем. В номинальном режиме работы частота вращения ротора немного отстаёт от скорости вращения создаваемого в статоре магнитного поля. При совпадении частот происходит прекращение магнитного потока, ток исчезает в обмотках ротора, вследствие чего прекращается действие силы. Как только скорость вращения вала отстанет, переменными токами магнитных полей, возобновляется действие амперовой силы.

Преимущества:

• стабильностью работы на оптимальных нагрузках;

• высокой надёжностью в эксплуатации;

• низкие эксплуатационные затраты;

• долговечностью функционирования без обслуживания;

• сравнительно высокими показателями КПД;

• невысокой стоимостью, по сравнению с моделями на основе фазных роторов и с другими типами электромоторов.

Недостатки:

• высокие пусковые токи;

• чувствительность к перепадам напряжений;

• низкие коэффициенты скольжений;

• необходимость в применении устройств, таких как преобразователи частоты, пусковые реостаты и др., для улучшения характеристик электромотора;

• Э Д с короткозамкнутым ротором нуждаются в дополнительных коммутационных управляющих устройствах, в случаях, когда возникает необходимость регулировать скорость.

Вывод: ознакомился с требованиями к монтажу и способами монтажа силового электрооборудования. Узнал принцип работы асинхронного двигателя с короткозамкнутым ротором, с его преимуществами и недостатками.
