4 БЛОК-СХЕМЫ АЛГОРИТМОВ
Представим описание алгоритмов в графическом виде на рисунках 1-7.

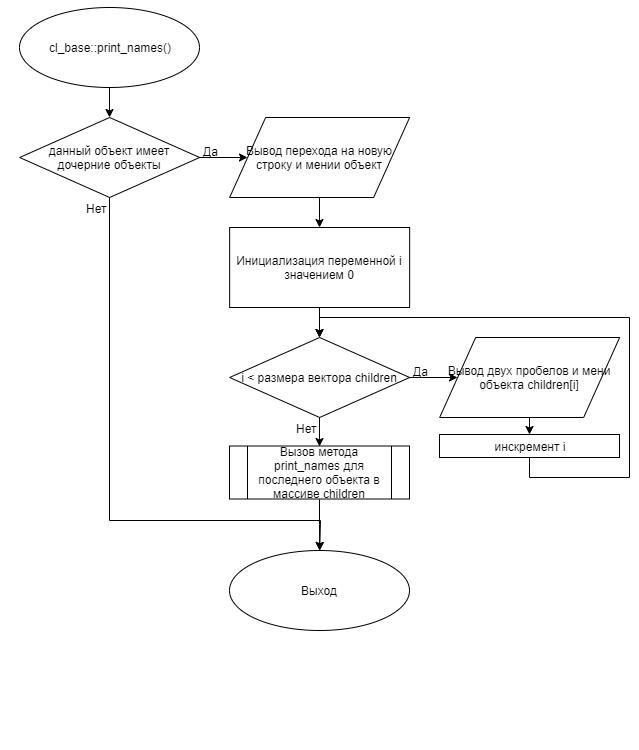

Рисунок 1 – Блок-схема алгоритма
20

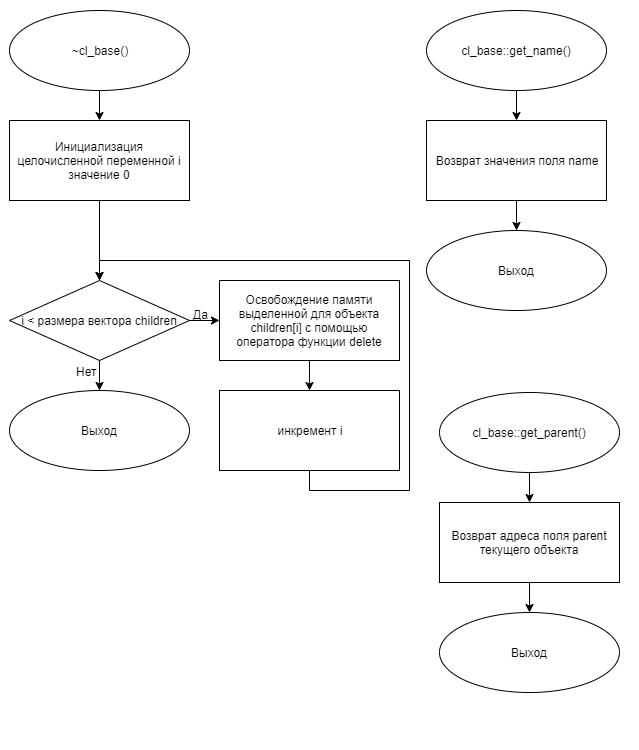

Рисунок 2 – Блок-схема алгоритма
21

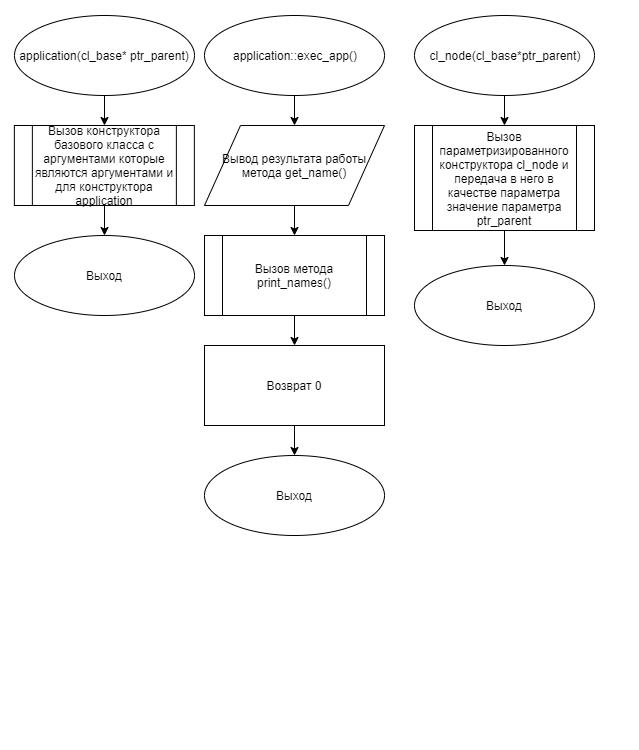

Рисунок 3 – Блок-схема алгоритма
22

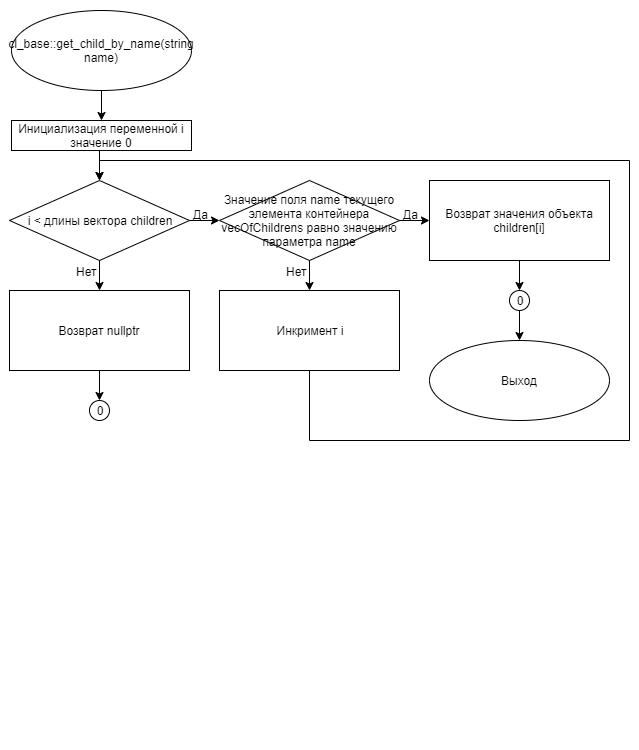

Рисунок 4 – Блок-схема алгоритма
23

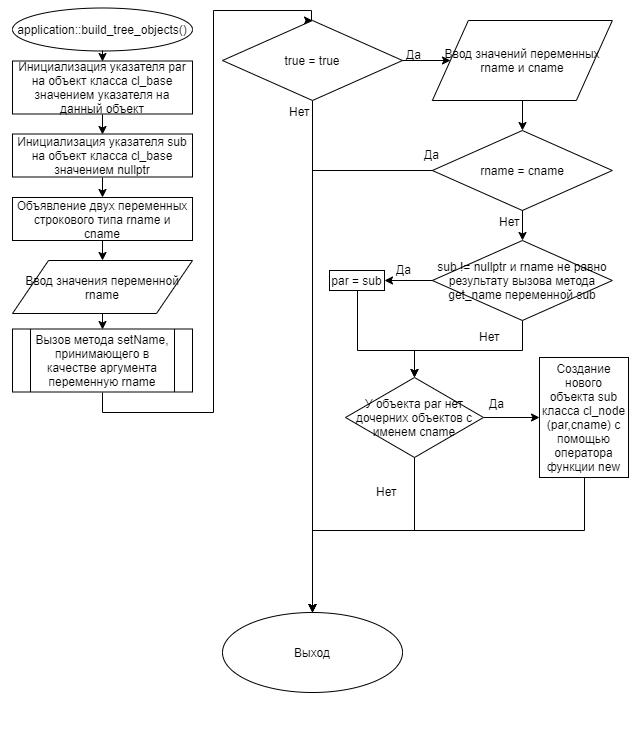

Рисунок 5 – Блок-схема алгоритма
24
Рисунок 6 – Блок-схема алгоритма
25
Рисунок 7 – Блок-схема алгоритма
26
