3 Базовые сведения
3 Базовые сведения
В настоящем разделе описываются основные понятия работы прибора и принцип создания программы для загрузки в прибор:
• |
Принцип выполнения программы 3.1 |
; |
|
• |
Разработка проекта и порядок работы 3.2 |
; |
|
• |
Разработка программы 3.3 |
|
; |
• |
Программирование дисплея прибора 3.4 |
; |
|
• |
Режим симулятора 3.5 |
|
; |
• |
Настройка порта и подключение прибора 3.6 |
; |
|
• |
Запись программы в прибор 3.7 |
|
. |
• |
Онлайн отладка 3.8 |
|
; |
• |
Сведения о проекте 3.9 |
|
; |
• |
Менеджер компонентов 3.10 |
|
; |
• |
Работа с макросами 3.11 |
; |
|
• |
Создание функций на языке ST 3.12 |
. |
3.1 Принцип выполнения программы
Программа для прибора составляется с учетом количества имеющихся у него входов, выходов и наличия часов реального времени.
Функциональная схема работы прибора:
Рисунок 3.1
Работу прибора можно представить в виде последовательно выполняемых шагов (рабочий цикл):
1.Логическое состояние входов автоматически записывается в ячейки памяти входов (количество ячеек равно числу входов – I1…In).
2.Программа считывает значения из ячеек памяти входов и выполняет над ними логические операции в соответствии с алгоритмом работы.
3.После обработки всей программы результаты записываются на физические выходы прибора (для включения выходных элементов Q1…Q4).
4.Переход к Шагу 1 (после выполнения всех предыдущих шагов обработки программы цикл работы прибора повторяется с первого шага).
Время выполнения всех шагов зависит от сложности алгоритма программы (подробнее см. раздел Время цикла 7.2 ).
3.2 Разработка проекта и порядок работы
Создание и редактирование проекта
Для создания нового проекта следует:
20

|
|
3 Базовые сведения |
1. |
Нажать кнопку |
на панели инструментов или выбрать в главном меню Файл → Новый |
|
проект… |
. |
2. |

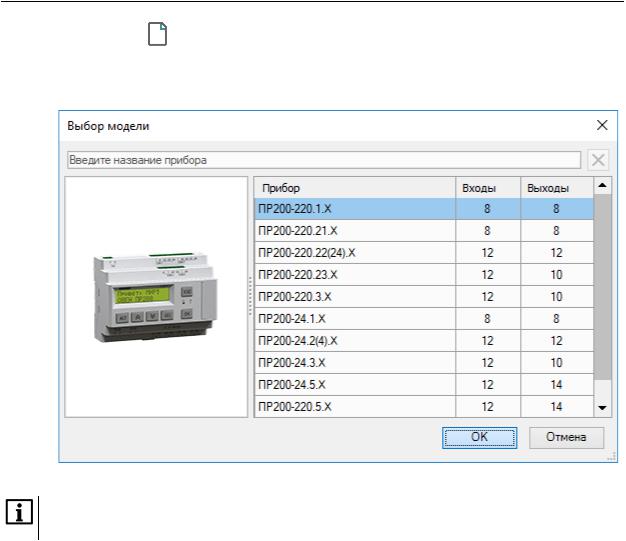

В открывшемся окне выбрать модификацию прибора и нажать ОК Меню выбора прибора . |
|
|
поддерживает фильтрацию по модели. |
Рисунок 3.2
ПРИМЕЧАНИЕ
Если к ПК подключен прибор, то OWEN Logic предложит модель подключенного прибора в окне выбора.
В главном окне OWEN Logic отобразится холст проекта, станут активными строка состояния 2.7 панели Библиотека компонентов 2.3 Свойства 2.4 и Переменные, 2.5 .
Если у выбранного прибора есть дисплей, то в главном окне отобразится вкладка Менеджер экранов 2.8 где можно настроить 3.4 вывод, информации на дисплей.
Сохранить текущий или открыть сохраненный проект можно с помощью соответствующих кнопок на панели инструментов или в главном меню Файл .
Порядок программирования прибора в проекте:
1.Разработка программы.
2.Отладка программы.
3.Подключение прибора к ПК.
4.Загрузка разработанной программы в прибор.
Разработка программы
На холсте проекта создается программа 3.3 на языке FBD с помощью блоков и элементов вставки из Библиотеки компонентов 6 .
Отладка программы
После создания можно смоделировать работу программы в режиме симулятора 3.5 Во время проверки правильности работы программы пользователь может изменять состояние входов, контролируя состояние выходов на соответствие нужным условиям. После выявления ошибок можно вернуться к правке программы.
Подключение прибора к ПК
Для подключения прибора к ПК следует настроить порт 3.6 в OWEN Logic и с помощью кабеля подсоединить прибор. Далее на прибор подается питание (если требуется), и производятся настройки прибора 4 в OWEN Logic.
21
