11 Примеры проектов

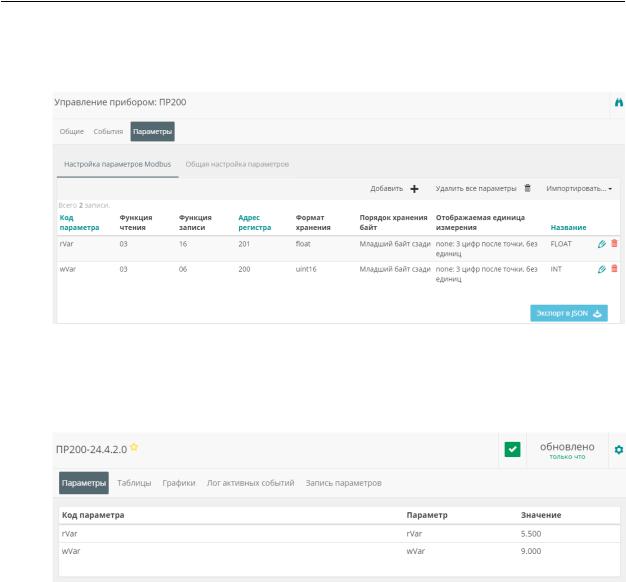

13. На вкладке Параметры/Настройки параметров Modbus добавить параметры вручную. Следует обратить внимание что адреса регистров указываются в шестнадцатеричной,
системе – поэтому используемые значения отличаются от тех, которые приведены в OWEN Logic – 512 (DEC) = 200 (HEX).
Рисунок 11.21
14.Перейти к просмотру значений параметров прибора. Изменить значения переменных с дисплея ПР200 и наблюдать соответствующие изменения в OwenCloud
15.В случае необходимости изменения значений следует перейти на вкладку Запись
параметров |
. |
Рисунок 11.22
11.6 Прямое подключение ПР103 к OwenCloud
Для приборов на новой платформе доступно прямое подключение к OwenCloud.
Для прямого подключения приборов на новой платформе к OwenCloud можно воспользоваться одним из двух описанных ниже способов.
Способ 1. Добавление прибора в OwenCloud как «Мх210 через Modbus»
Данный пример подразумевает, что ПР103 настроен для работы и подключен к сети.
Для подключения ПР103 к OwenCloud следует:
1.Подключить ПР103 к ПК и создать проект.
2.Установить пароль 4.6 для доступа к прибору.
186
11 Примеры проектов

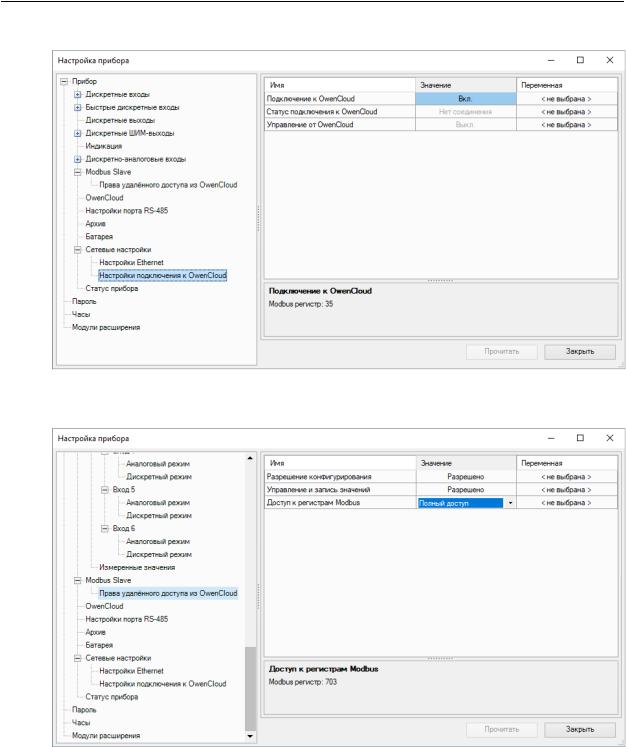

3. В окне настроек прибора 5 разрешить доступ к OwenCloud.
Рисунок 11.23
4. Разрешить удаленный доступ к регистрам Modbus.
Рисунок 11.24
5.Создать сетевые переменные и запрограммировать логику их изменения.
6.Загрузить программу в ПР103 ( Прибор→ Загрузить программу в прибор
7.Зайти на главную страницу сервиса OwenCloud Если еще не зарегистрированы в сервисе – необходимо пройти процедуру регистрации.
8.Перейти на вкладку Администрирование открыть вкладку Приборы и нажать кнопку ,
Добавить прибор (
).
187
11 Примеры проектов

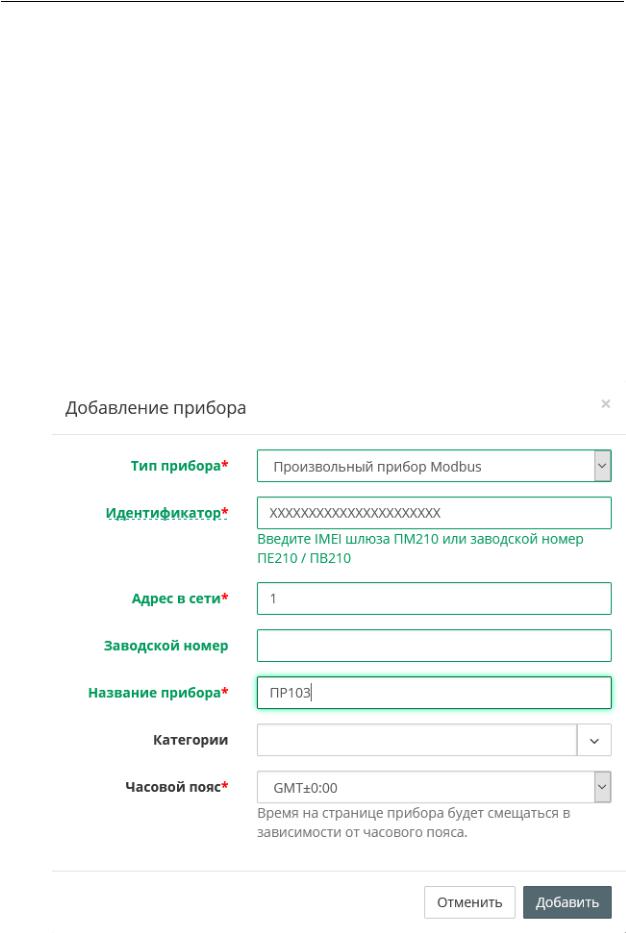

9.Указать следующие настройки:
•Идентификатор – ввести IMEI сетевого шлюза (указан на корпусе шлюза);
•Тип прибора – выбрать тип Произвольное устройство Modbus
• Адрес в сети – указать адрес 1 |
; |
•Название прибора – ввести название прибора;
•Часовой пояс – указать часовой пояс, в котором находится прибор.
Рисунок 11.25
10.Нажать кнопку Добавить Откроется интерфейс общих настроек прибора.
11.Ввести пароль и необходимые настройки опроса OwenCloud.
12. Нажать кнопку Сохранить |
применения новых настроек. |
для |
13.На вкладке Параметры/Настройки параметров добавить параметры вручную в соответствии с заданными в ПР103 сетевыми переменными. Следует обратить внимание что адреса регистров указываются в шестнадцатеричной системе – поэтому используемые значения отличаются от тех, которые приведены в OWEN Logic – 512 (DEC) = 200 (HEX).
14.Запустить в работу ПР103.
15.Перейти к изменению значений сетевых переменных ПР103 и наблюдать соответствующие изменения в OwenCloud
ПРИМЕЧАНИЕ
Параметры можно не добавлять вручную, а экспортировать файл *.json
Для экспорта конфигурации параметров Modbus прибора следует:
1. Создать проект с настройками в режиме Slave и сетевыми переменными.
188
11 Примеры проектов
2.Выбрать в главном меню Расширения → Экспорт устройства в OwenCloud
3.В открывшемся меню выбрать расположение и задать имя файла в формате *.json.
4.Добавить прибор в OwenCloud, как описано выше.
5.На этапе настройки параметров нажать на выпадающий списке Импортировать и выбрать
|
вариант Загрузить из JSON |
. |
6. |
В открывшемся меню выбрать ранее созданный файл в формате *.json. |
|
7. |
Нажать кнопку Загрузить параметры |
. |
Способ 2. Добавление прибора в OwenCloud как «Автоопределяемые приборы ОВЕН»
Данный пример подразумевает, что ПР103 настроен для работы и подключен к сети.
Для подключения ПР103 к OwenCloud следует:
1.Выполнить пункты 1–8 способа 1.
2.Указать следующие настройки:
•Идентификатор – ввести заводской номер прибора;
•Тип прибора – выбрать тип Автоопределемые приборы ОВЕН
• Адрес в сети – указать адрес 1 |
; |
•Название прибора – ввести название прибора;
•Часовой пояс – указать часовой пояс, в котором находится прибор.
Рисунок 11.26
3. Нажать кнопку Добавить Откроется интерфейс общих настроек прибора. .
