9 Расширения
9 Расширения
Расширения используются для создания сложных проектов и их интеграции с другими сервисами компании ОВЕН.
Расширения в OWEN Logic:
•Мастер тиражирования 9.1 С помощью Мастера тиражирования. можно загрузить программу в прибор без участия OWEN Logic и защитить ее от копирования;
•Экспорт устройства в OwenCloud 9.3 Позволяет экспортировать. конфигурацию сетевых переменных для опроса в облачном сервисе OwenCloud;
•Экспорт устройства в OPC 9.2 Позволяет экспортировать. конфигурацию сетевых переменных для опроса в Owen OPC Server.
Установка расширений
Для установки расширений следует:
1. В главном меню выбрать Расширения → Управление расширениями
Рисунок 9.1
.
2. В окне Расширения отметить галочкой необходимые расширения.
Рисунок 9.2
3.Нажать кнопку Установить
4.Через некоторое время появится сигнал об успешной установке в виде зеленой галочки напротив выбранных расширений
.
159
9Расширения
5.После закрытия окна Расширения появится диалоговое окно перезапуска OWEN Logic.
Рисунок 9.3
После перезапуска OWEN Logic расширения будут готовы к использованию.
ПРИМЕЧАНИЕ
Если расширения не устанавливаются, следует проверить открыт ли порт 8084.
Удаление расширений
Для удаления расширения следует:
1.В главном меню выбрать Расширения → Управление расширениями
2.В окне Расширения нажать на кнопку
напротив необходимого расширения.
Рисунок 9.4
3.Пиктограмма удаления сменится на пиктограмму установки.
4.После закрытия окна Расширения появится диалоговое окно перезапуска OWEN Logic. После перезапуска OWEN Logic удаленные расширения перестанут быть доступными в главном меню.
9.1Мастер тиражирования
Мастер тиражирования позволяет создавать из проекта OWEN Logic файл с расширением *. exe содержащий внутри себя программу. С помощью мастера тиражирования можно загрузить программу в прибор без участия OWEN Logic.
160
9 Расширения
ВНИМАНИЕ
Тиражировать программу можно только между одинаковыми модификациями прибора.
Для создания файла мастера тиражирования можно использовать файл с ключом. Если в прибор ранее была загружена программа с ключом, то при загрузке программ через мастер тиражирования они должны иметь совпадающий ключ. То есть при последующей записи программы мастером тиражирования без файла ключа (файл отсутствовал по вышеуказанному пути или ошибочно был выбран другой ключ), после записи в память прибора на экране прибора высветится надпись:
Программа LOGIC: Повреждена
Создание файла с ключом
Для создания файла с ключом следует:
1. Выбрать в главном меню Файл → Создать файл с ключом…
Рисунок 9.5
2.В открывшемся диалоговом окне ввести имя файла и сгенерировать ключ. Ключ можно изменить нажатием кнопки
или вручную.
Рисунок 9.6
3.Сохранить файл. Файл с ключом по умолчанию сохраняется в папку C:\Users \[имяпользователя]\Документы\Owen Logic\Keys
Создание мастера тиражирования
Перед созданием мастера тиражирования рекомендуется создать текстовый файл с расширением *. rtf с описанием проекта. Описание проекта будет отображаться во время запуска мастера тиражирования перед загрузкой программы в прибор.
Для создания мастера тиражирования следует:
161
9Расширения
1.Перед тиражированием можно указать на панели свойств проекта в поле Имя файла с ключом файл, хранящийся на ПК.
Рисунок 9.7
2. Выбрать в главном меню Расширения → Создать мастер тиражирования
162
9 Расширения
3.Откроется окно для создания мастера тиражирования. Если к проекту подключен ключ, то будет выведена надпись Пользовательская программа защищена ключом! В ином случае будет выведена надпись Устройство поддерживает защиту пользовательской
программы, но для проекта не выбран файл с ключом |
. |
Рисунок 9.8
Параметры устройства считываются из прибора и заполняются автоматически.
Вокне параметров компиляции заполнить поля:
•Имя конечного файла — имя файла мастера тиражирования, который будет создан;
•Путь к мастеру тиражирования — расположение создаваемого файла;
•Файл с описанием алгоритма — текстовый файл с описанием проекта в формате *.
rtf |
. |
Рисунок 9.9
163
9Расширения

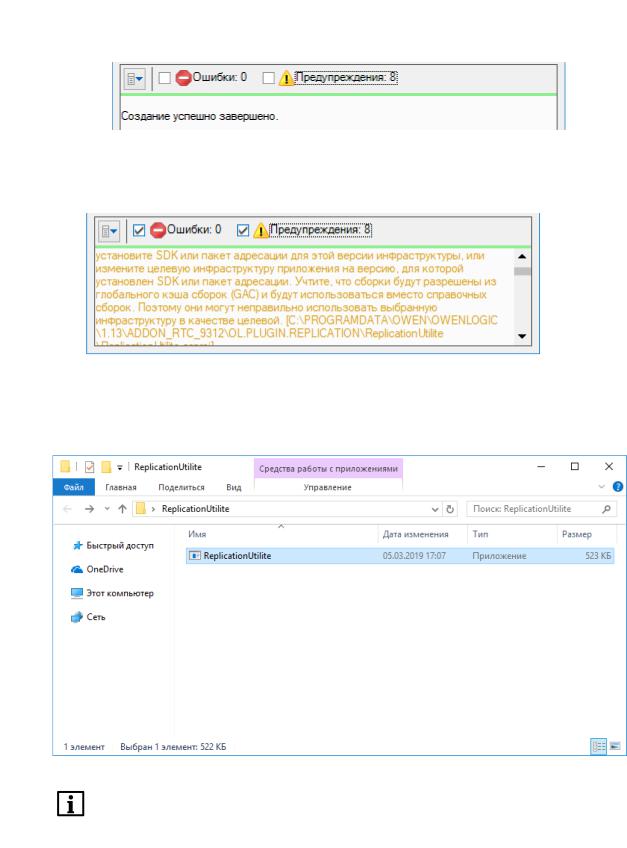

4.Нажать кнопку Создать В случае отсутствия ошибок будет создан файл с указанным.
именем и расширением *.exe Отчет о создании файла выводится в нижней. части окна.
Рисунок 9.10
Чтобы скрыть или открыть область отображения отчета, следует нажать кнопку
. Информация о предупреждениях и ошибках выводится, если отмечены соответствующие флажки.
Рисунок 9.11
Запись программы в прибор через мастер тиражирования
Для записи программы в прибор через мастер тиражирования следует:
1. Запустить созданный файл мастера тиражирования.
Рисунок 9.12
ПРИМЕЧАНИЕ
Во время открытия мастера отобразится текст описания проекта из прикрепленного файла с расширением *.rtf Если файл не был прикреплен. во время создания мастера, то описание проекта будет пустым.
164
9 Расширения
2. Следовать указаниям мастера тиражирования.
Рисунок 9.13
3. В разделе Настройки порта указывается номер COM-порта, к которому подключен прибор. Как узнать номер порта описано в разделе Настройка порта 3.6 .
Рисунок 9.14
165
9Расширения
4.После выбора порта в правом нижнем углу будет отображаться состояние подключения к прибору. В случае ошибки подключения будет отображен знак
и текст ошибки. При
наведении на знак
отобразится подсказка с описанием ошибки.
Ошибка
Прибор не подключен
Требуется другой прибор
Возможные причины
•Неправильно выбран
COM-порт;
•не установлен драйвер USB;
•разрыв соединения
Подключенный прибор не соответствует проекту. Нужно заменить прибор в проекте и создать новый мастер тиражирования, либо подключить подходящий прибор
Если никаких ошибок нет, то отображается зеленая галочка с названием прибора.
Рисунок 9.15
Если связь с прибором постоянно прерывается (галочка мигает), то, возможно, другое приложение занимает порт USB. Это может быть, если запущена программа OWEN Logic и в ней настроено подключение к этому же порту. В таком случае для загрузки проекта в прибор другое приложение следует закрыть или перевести в режим OFFLINE .
