6 Библиотека

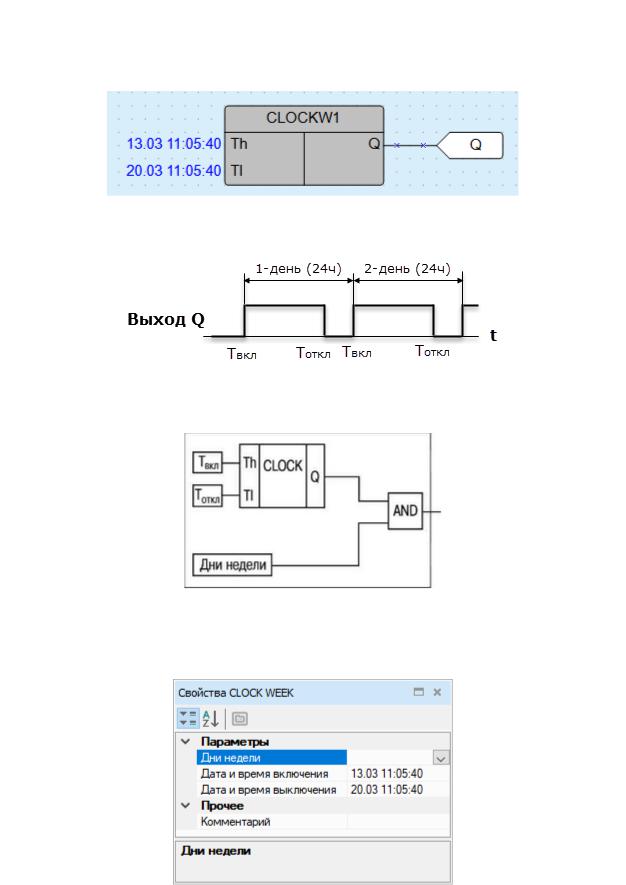

Интервальный таймер с недельным циклом (CLOCKWEEK) используется для формирования импульса включения выхода Q по часам реального времени с учетом дней недели. Время включения Th и отключения TI выхода Q и дни недели работы устанавливают в качестве параметров таймера.
Рисунок 6.66
Работу таймера объясняет диаграмма на рисунке ниже.
Рисунок 6.67
Внутренняя структура таймера имеет следующий вид.
Рисунок 6.68
Допустимый диапазон значений Твкл и Тоткл от 0,00 с до 24 ч.
Настройка времени включения и отключения и указание дней недели производится на панели свойств ФБ.
Рисунок 6.69
6.2.3 Генераторы
• Генератор прямоугольных импульсов (BLINK) 6.2.3.1
