5 Переменные
5 Переменные
Переменные служат для записи и считывания значений на схеме проекта и при программировании экранов 3.4 .
Чтобы использовать переменную в проекте, сначала ее следует создать в таблице переменных.

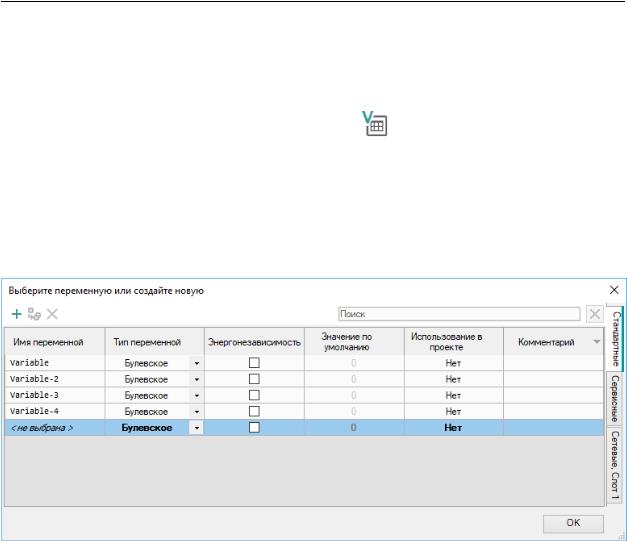

Для запуска Таблицы переменных следует нажать кнопку |
на панели инструментов или выбрать |
|
в главном меню Прибор → Таблица переменных |
. |
|
Таблица переменных содержит боковые вкладки: |
|
|
• |
Переменные; |
|
• |
Сервисные переменные 5.2 |
; |
• Переменные интерфейса связи 5.3 (для каждого интерфейса связи отдельная вкладка).
Переменные
Переменные проекта отображаются в таблице переменных.
Рисунок 5.1
Для создания переменной следует ввести имя и задать тип 5.1 или нажать на кнопку
в левой верхней части таблицы. Остальные параметры заполняются в зависимости от эксплуатационной потребности:
•Имя переменной – имя для отображения на панели Переменные и на блоке переменной в проекте;
•Тип переменной – может быть назначен один из трех типов: булевский, целочисленный, с
плавающей запятой. См. подробнее раздел Типы переменных 5.1 |
; |
•Энергонезависимость – для сохранения значения переменной в ПЗУ прибора в случае отключения электропитания следует поставить галочку в поле настройки. Время хранения переменной в ПЗУ зависит от типа прибора, см. руководство по эксплуатации прибора;
•Значение по умолчанию – значение, которое будет хранить переменная, пока в нее не будет записано новое значение;
•Использование в проекте – индикация привязки к блокам в программе. Если переменная
привязана, то значение — Да |
; |
•Комментарий – текстовое описание для отображения во всплывающей подсказке на схеме проекта при наведении курсора на блок переменной.
Чтобы удалить переменную из таблицы, следует нажать ПКМ на строку переменной и в контекстном меню выбрать Удалить переменную или нажать на кнопку
в левой верхней части таблицы.
Для дублирования переменной следует нажать ПКМ на строку переменной и в контекстном меню выбрать Дублировать переменную или нажать на кнопку
в левой верхней части таблицы.

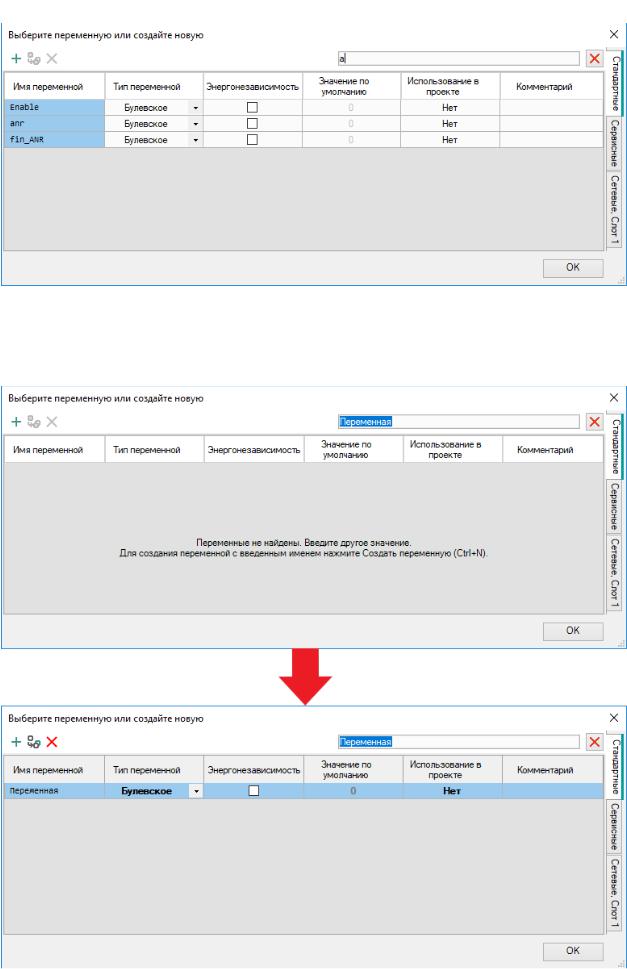

Таблица переменных поддерживает поиск и фильтрацию по имени. Символ «Пробел» выполняет роль логического ИЛИ и позволяет фильтровать переменные по нескольким критериям.
94
5 Переменные
Рисунок 5.2
Если введенной в строке поиска переменной не существует, то её можно создать нажатием на
кнопку
в левой верхней части таблицы. Переменной автоматически присвоится введенное в
строке поиска имя.
Рисунок 5.3
95
5 Переменные
Таблица переменных допускает сортировку по значениям. Для сортировки значений следует нажать на название колонки таблицы. Повторное нажатие сортирует колонку в обратном порядке.

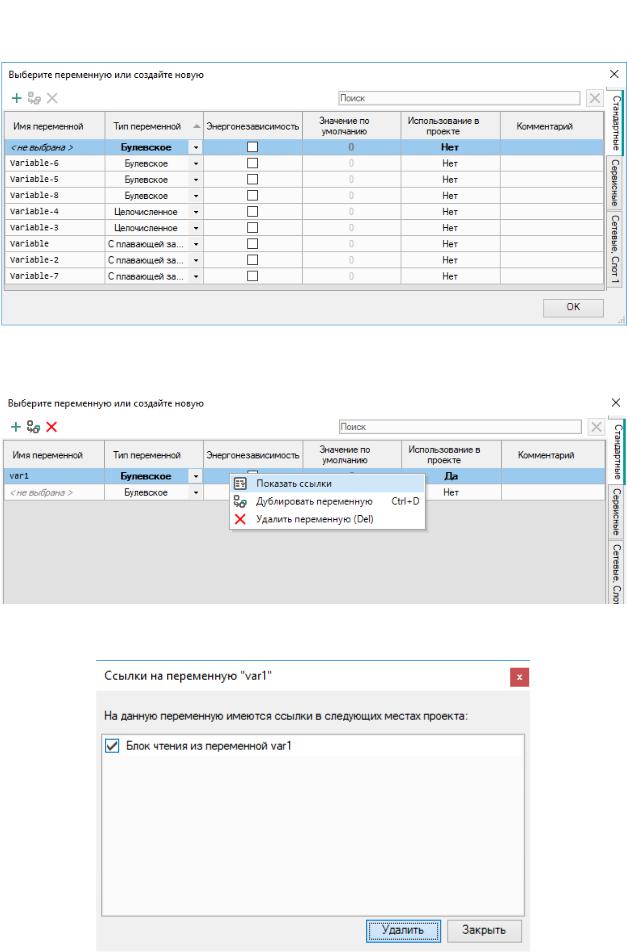

Рисунок 5.4
Чтобы найти места использования переменной в проекте, следует нажать ПКМ на строку переменной в таблице и выбрать Показать ссылки
Рисунок 5.5
В открывшемся окне отобразится информация о выбранной переменной.
Рисунок 5.6
96
5 Переменные
Чтобы удалить привязку к блоку переменной в проекте, следует отметить нужные переменные галочками и нажать кнопку Удалить Переменная останется в таблице, но не будет использоваться . в проекте.
Экспорт переменных в файл
Вкладку переменных можно экспортировать как таблицу в формате .csv. Для этого следует:
1.Нажать Экспортировать вкладку переменных в CSV файл в левой верхней части таблицы.
2.В открывшемся окне указать место выгрузки файла.
3.Нажать кнопку Сохранить
ПРИМЕЧАНИЕ
Имя файла формируется в зависимости от экспортируемой вкладки по схеме ИмяПроекта_
Вкладка_Переменные
ПРИМЕЧАНИЕ
Для приборов на новой платформе вкладка Slave сетевых переменных экспортируется вместе с панелью переменных.
Рисунок 5.7
5.1 Типы переменных
ВOWEN Logic используются три типа переменных:
•булевский (двоичный);
•целочисленный;
•с плавающей запятой (вещественный).
Значения от одной переменной к другой могут передаваться только при совпадающих типах переменных.
Булевский тип
Переменная булевского типа может принимать одно из двух значений: 1 (True) или 0 (False).
На схеме переменные булевского типа соединяются черными линиями:
Рисунок 5.8
