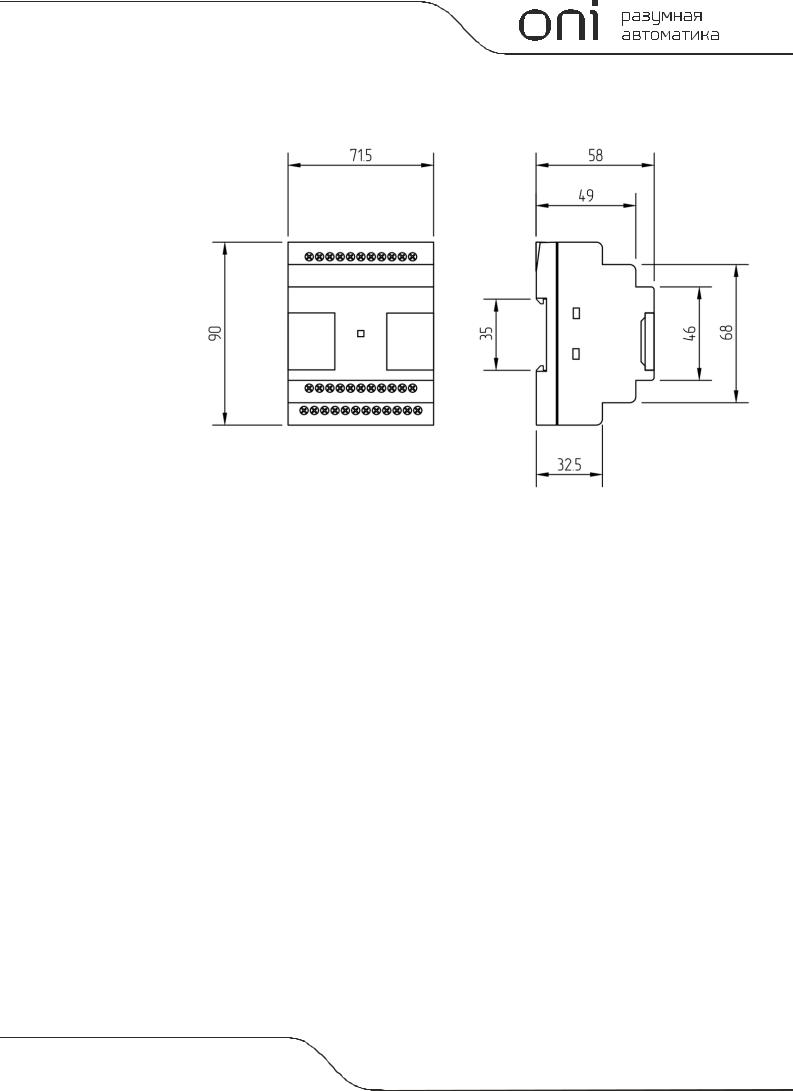

1.2.2.3 Ãàбàритные рàзмеры
1.2.2.3.1 ×ертеж №1
PLR Ñистемное руководство |
61 |

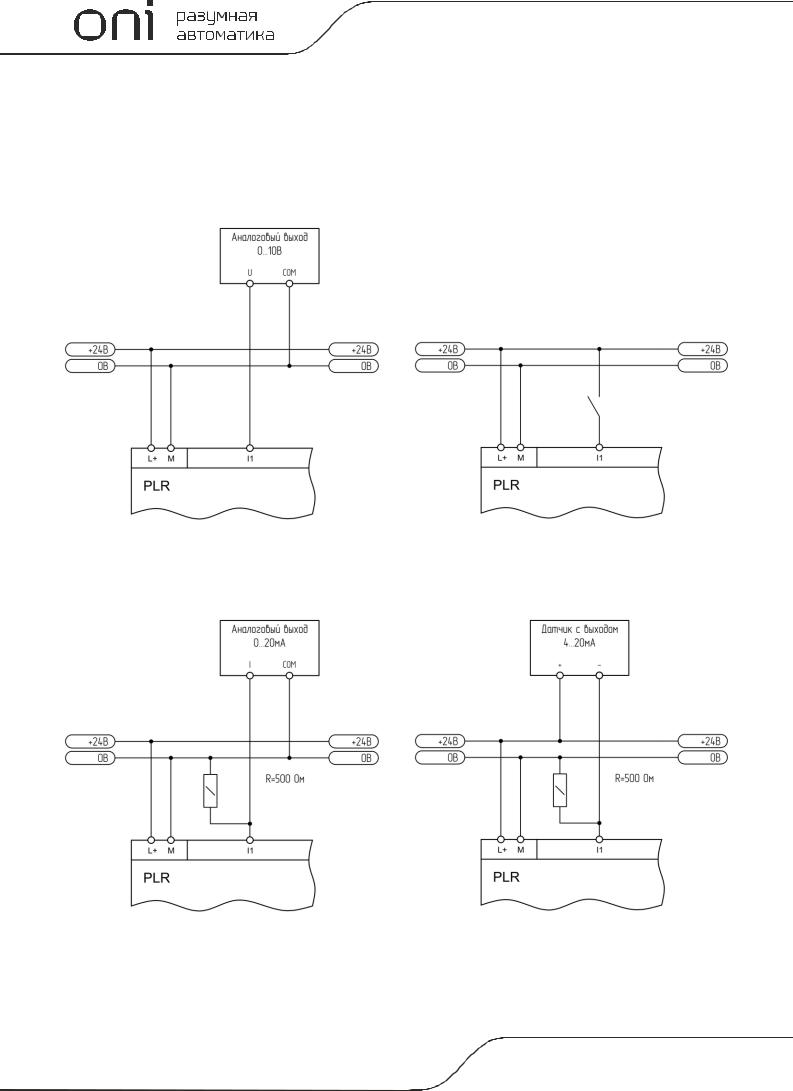

1.2.2.4 Ñхемы подключения для устройств с DC питàнием 1.2.2.4.1 Âход универсàльный
Ïодключение к àнàлоговому выходу 0..10 Â. |
Ïодключение к выходу "сухой контàкт". |
Ïодключение к àнàлоговому выходу 0..20 мÀ. |
Ïодключение к àнàлоговому дàтчику 4..20 мÀ. |
62 |
PLR Ñистемное руководство |

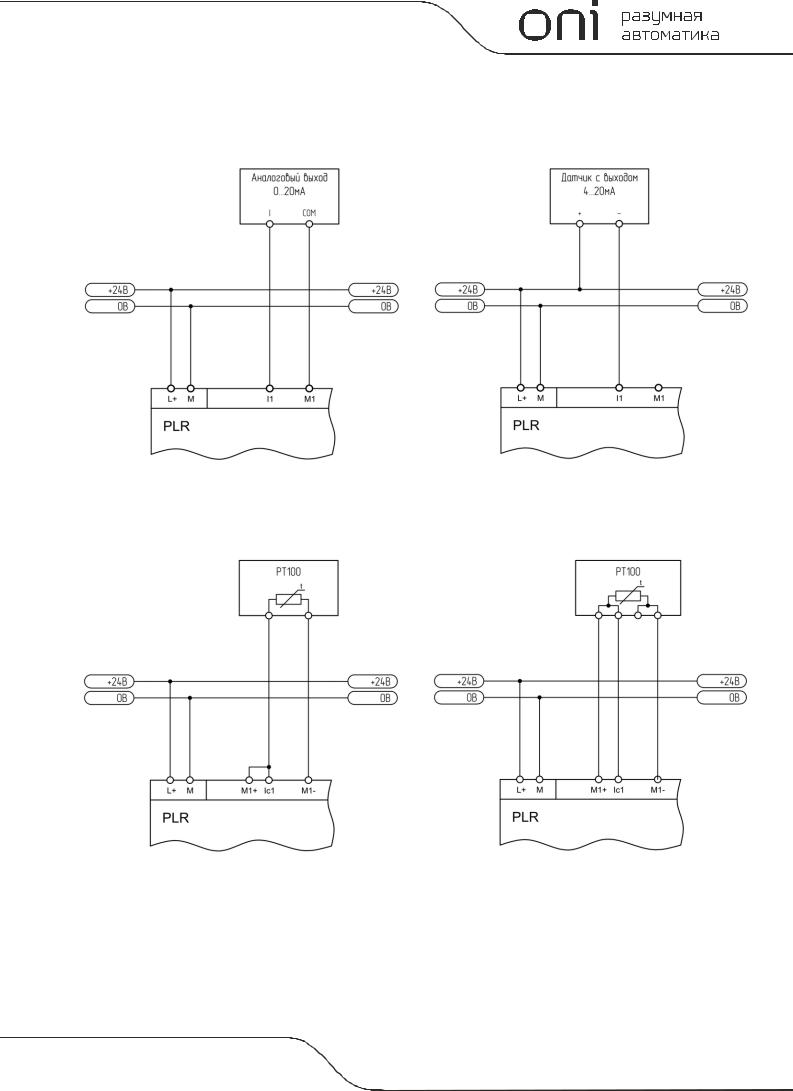

1.2.2.4.2 Âход àнàлоговый
Ïодключение к àнàлоговому выходу 0..20 |
Ïодключение к àнàлоговому дàтчику 4..20 мÀ. |
мÀ.
Ïодключение термосопротивления 2-проводное. |
Ïодключение термосопротивления 3-проводное. |
PLR Ñистемное руководство |
63 |

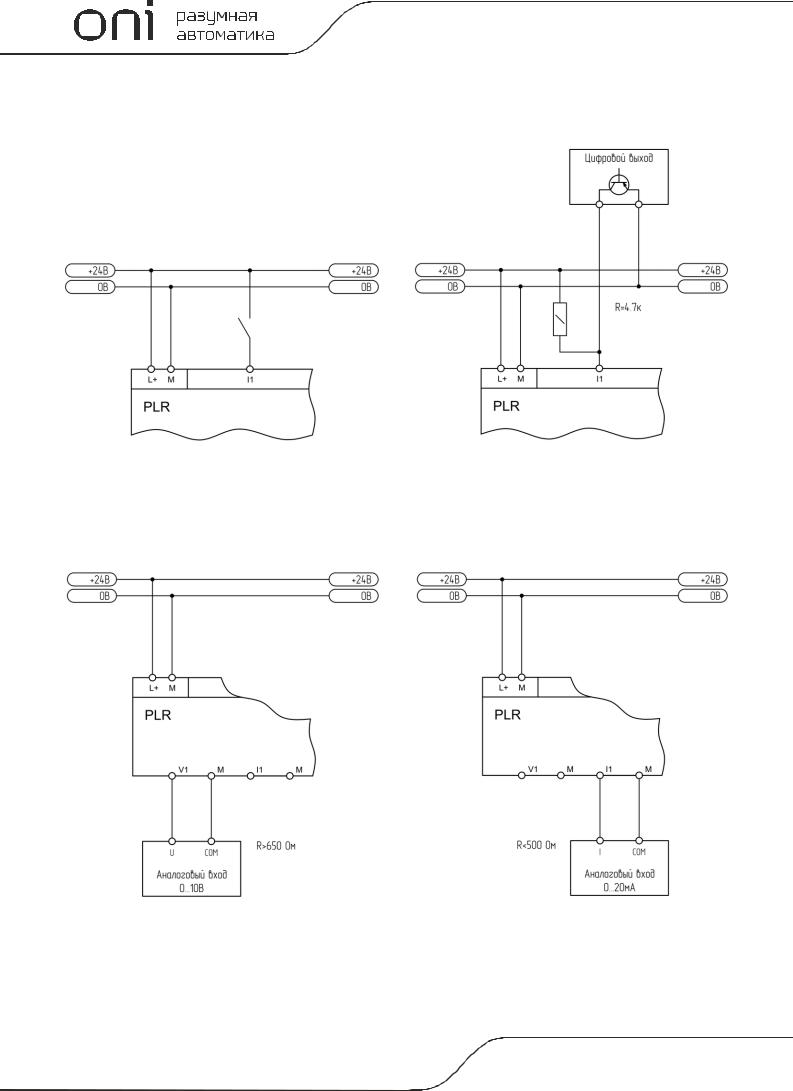

1.2.2.4.3 Âход цифровой |
|
Ïодключение к выходу "сухой контàкт". |
Ïодключение к выходу "открытый коллектор". |
1.2.2.4.4 Âыход àнàлоговый |
|
Ïодключение к àнàлоговому входу 0..10 Â. |
Ïодключение к àнàлоговому входу 0..20 мÀ. |
64 |
PLR Ñистемное руководство |

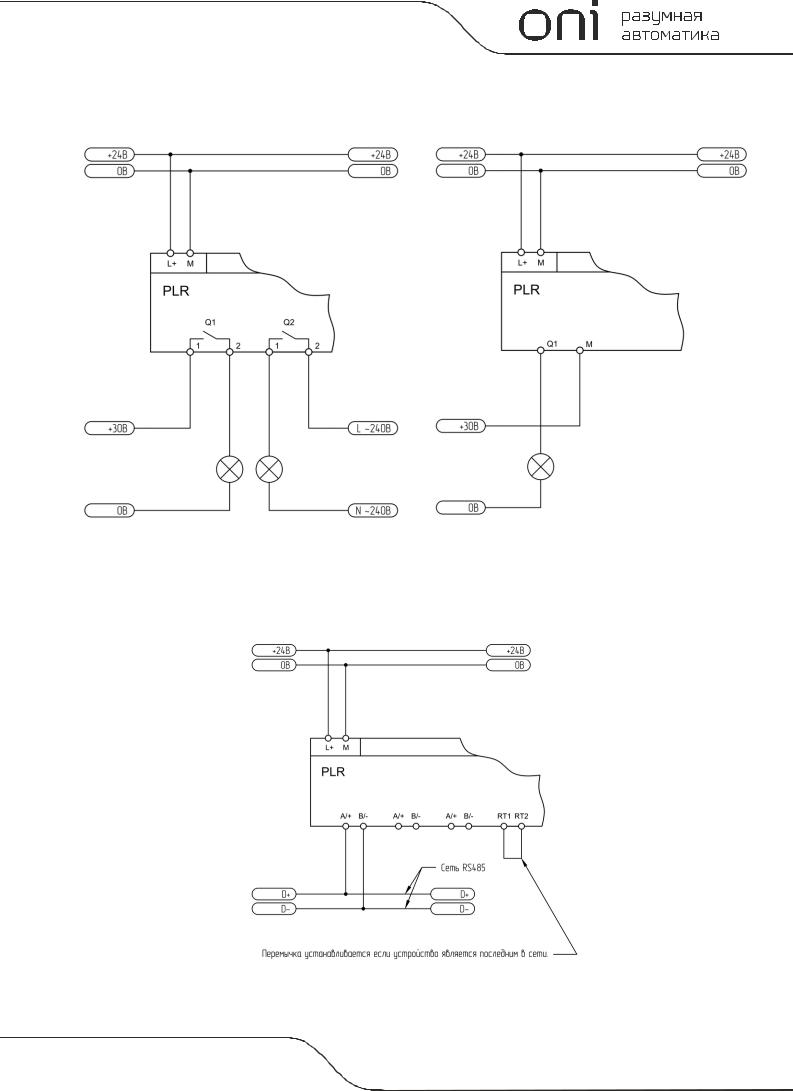

1.2.2.4.5 Âыход цифровой |
|
Ïодключение релейного выходà. |
Ïодключение трàнзисторного выходà. |
1.2.2.4.6 Ìодуль RS485
Äвухпроводное подключение.
PLR Ñистемное руководство |
65 |
Ïримечàние:
Îдноименные клеммы соединены внутри модуля и могут быть использовàны для оргàнизàции ответвлений основной сети
RS485.
66 |
PLR Ñистемное руководство |

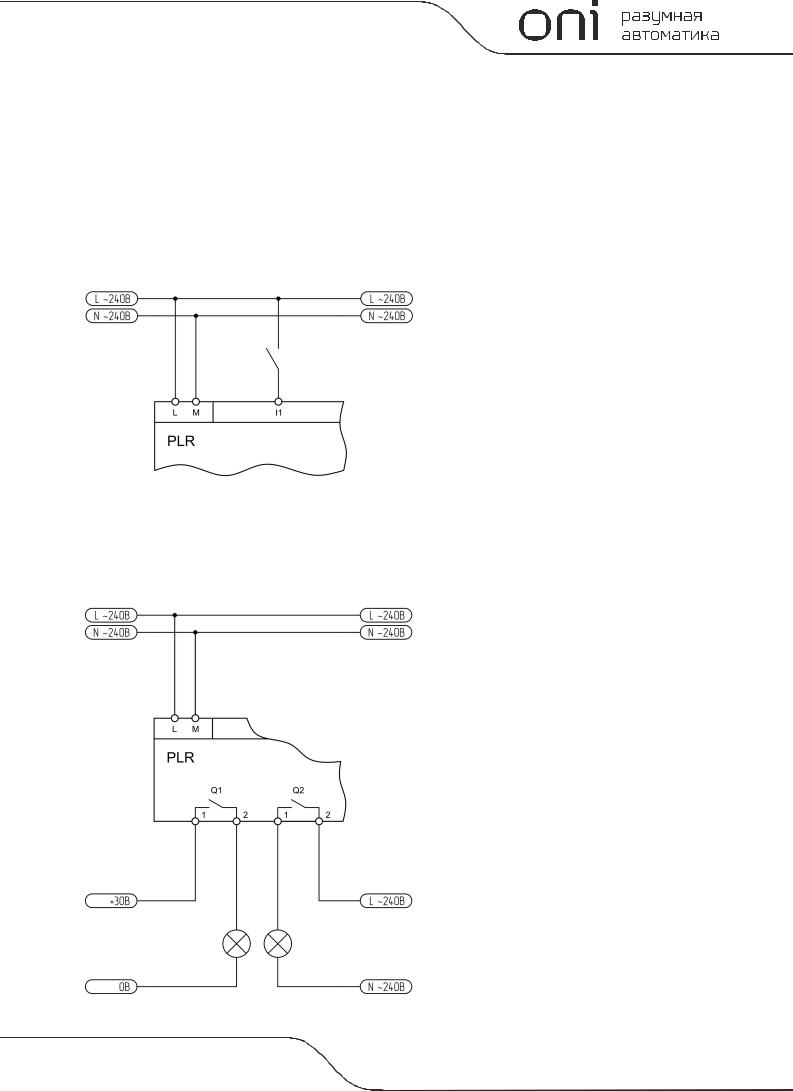

1.2.2.5 Ñхемы подключений для устройств с AC питàнием 1.2.2.5.1 Âход цифровой
Ïодключение к выходу "сухой контàкт".
1.2.2.5.2 Âыход цифровой
Ïодключение релейного выходà.
PLR Ñистемное руководство |
67 |
1.3 Ìонтàж оборудовàния

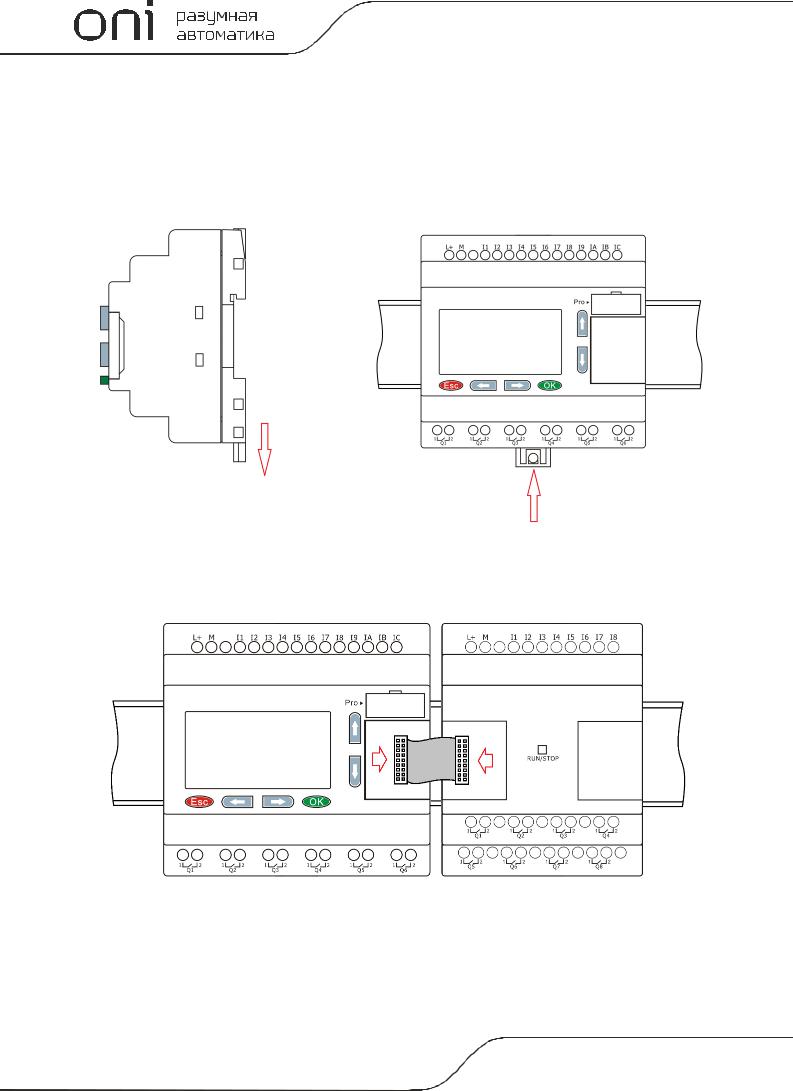

1.3.1 Ìонтàж нà DIN рейку
Äостàньте модуль из упàковки и сдвиньте нижнюю зàщелку нàружу до фиксàции в выдвинутом положении.
Óстàновите модуль нà DIN рейку, чтобы верхняя зàщелкà зàфиксировàлàсь нà ней. Äàлее придерживàя модуль нàжмите нà нижнюю зàщелку и зàфиксируйте модуль.
Àнàлогичным обрàзом зàкрепите модули рàсширения спрàвà от модуля ÖÏÓ и соедините модули при помощи шлейфовой перемычки. Äля доступà к соединительным рàзъемàм необходимо открыть плàстиковые зàщитные крышки нà соединяемых модулях.
68 |
PLR Ñистемное руководство |

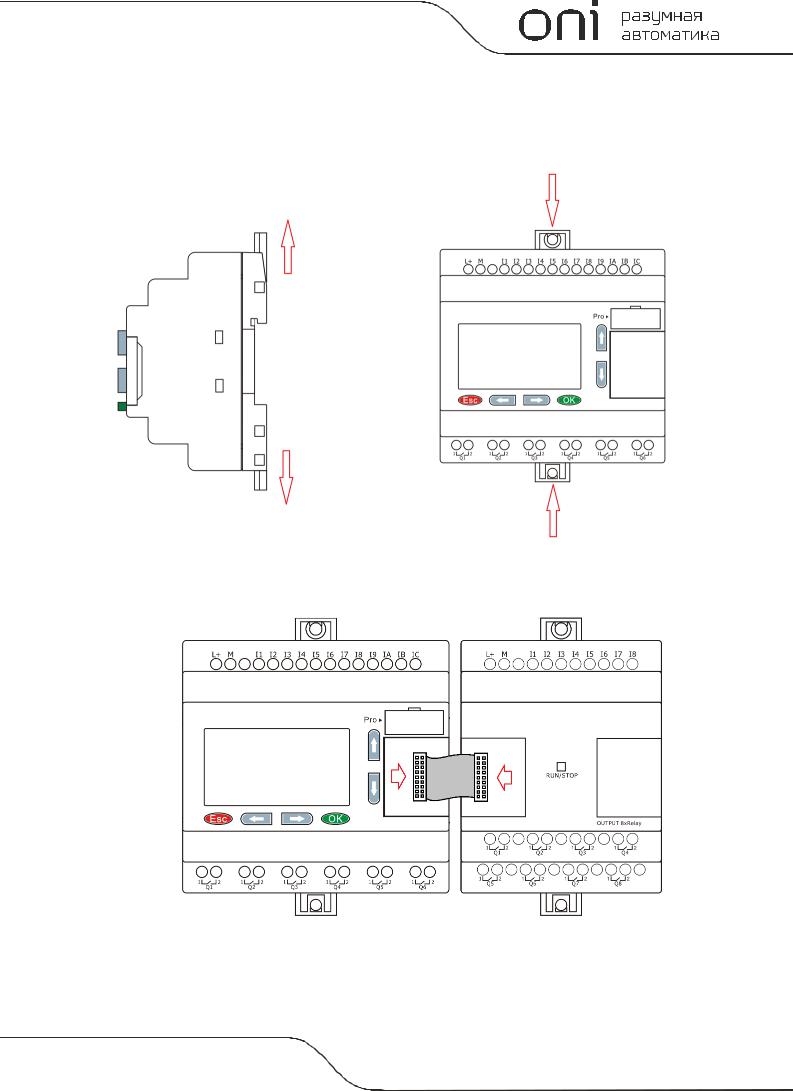

1.3.2 Ìонтàж нà поверхность
Äостàньте модуль из упàковки и сдвиньте |
Óстàновите модуль нà монтàжную пàнель и зàфиксируйте его винтà- |
обе зàщелки нàружу до фиксàции в выдвину- |
ми через отверстия в зàщелкàх. |
том положении. |
|
Àнàлогичным обрàзом зàкрепите модули рàсширения спрàвà от модуля ÖÏÓ и соедините модули при помощи шлейфовой перемычки. Äля доступà к соединительным рàзъемàм необходимо открыть плàстиковые зàщитные крышки нà соединяемых модулях.
PLR Ñистемное руководство |
69 |

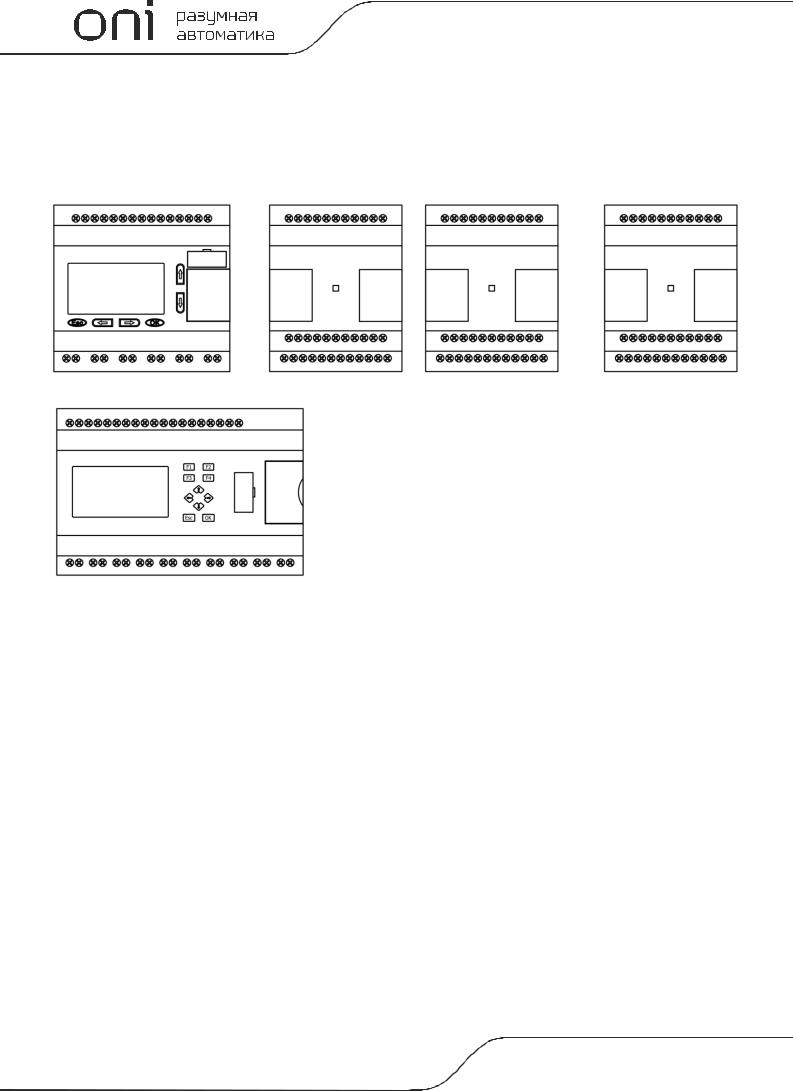

1.3.3 Êомпоновкà модулей
Ïри монтàже модули рàсширения устàнàвливàются спрàвà от модуля ÖÏÓ и могут быть устàновлены в произвольном порядке. Îднàко обязàтельным условием при использовàнии коммуникàционного модуля рàсширения PLR-S-EMC-RS485, является его устàновкà в крàйнюю прàвую позицию.
Ìодуль ÖÏÓ |
Ìодули рàсширения до 16 шт |
Ìодуль RS485 |
+ |
+ |
или
