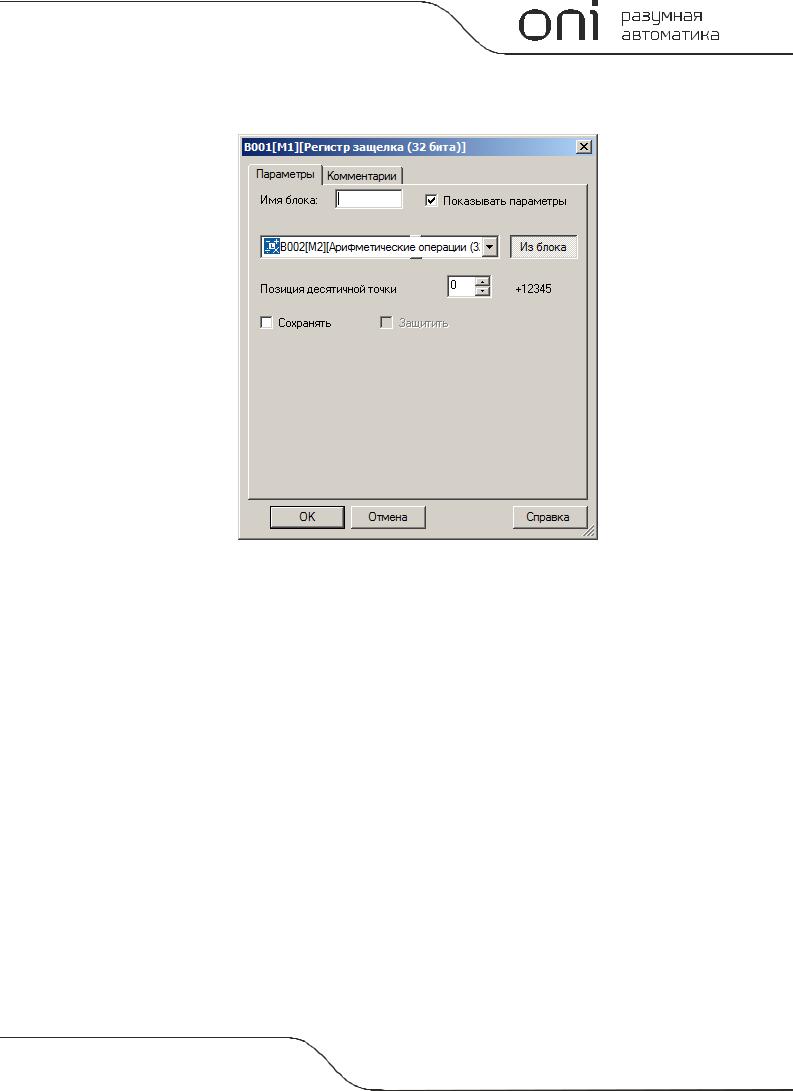

Âо втором случàе необходимо àктивировàть функцию "Èз блокà" и укàзàть функционàльный блок прогрàммы, знàчение которого будет использовàться.

Ïримечàние:

Ôункция "Èз блокà" стàновится доступной только при нàличии в прогрàмме блоков знàчение которых можно использовàть в кàчестве устàвки.

Äоступные опции:

3.7.3.4.6 Ðàзобрàть слово дàнных нà биты

Áлок позволяет рàсформировàть слово дàнных нà отдельные биты, либо выделить несколько знàчàщих бит в слове для дàльнейшего использовàния в прогрàмме.

Ðàботà блокà рàзрешàется высоким уровнем сигнàлà нà входе EN, сброс подàчей логической единицы нà вход R, который имеет приоритет.

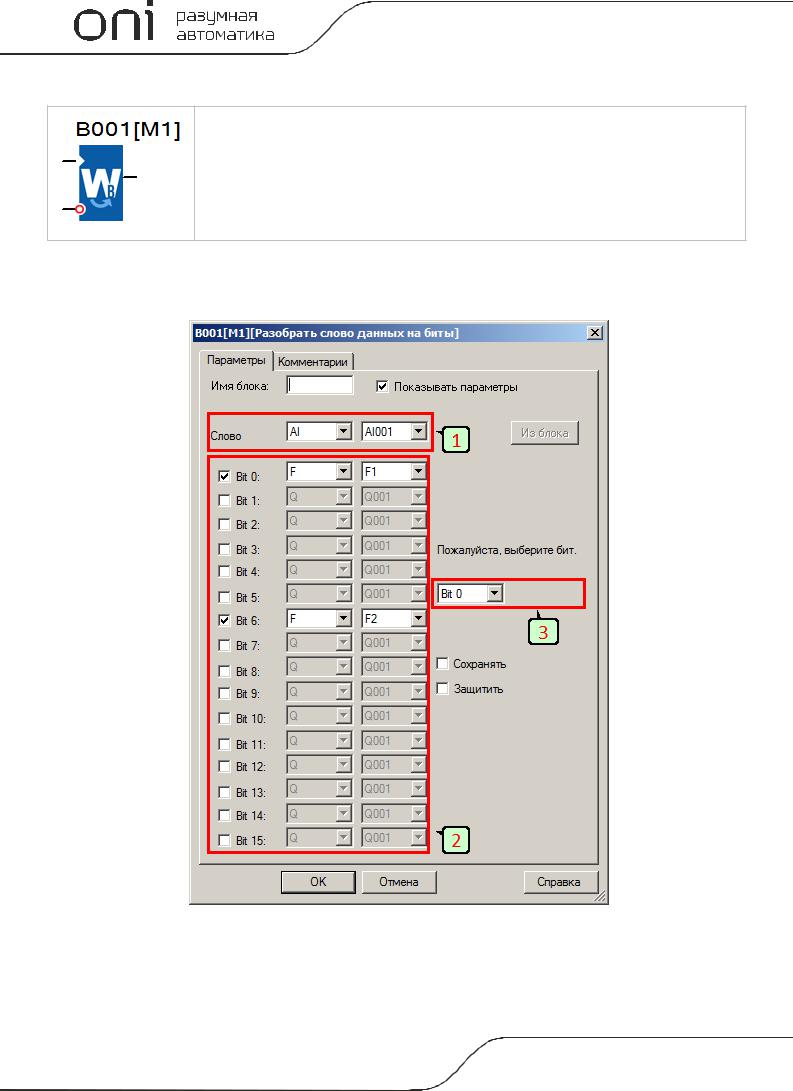

Íà вклàдке "пàрàметры" в окне свойств блокà укàзывàется регистр, в котором сохрàнено исходное слово [1], à тàкже биты, которые необходимо сохрàнить и àдресà местà сохрàнение [2]. Òàкже можно укàзàть номер битà, состояние которого будет трàнслировàться нà выход блокà [3].

Äоступные опции:

3.7.3.4.7 Ñформировàть слово дàнных из битов

Áлок позволяет сформировàть слово дàнных из отдельных битов, либо изменить несколько бит в слове в зàвисимости от внешнего условия.

Ðàботà блокà рàзрешàется высоким уровнем сигнàлà нà входе EN, сброс подàчей логической единицы нà вход R, который имеет приоритет.

Íà вклàдке "пàрàметры" в окне свойств блокà укàзывàется регистр, в котором необходимо сохрàнить сформировàнное слово [1], à тàкже àдресà битов, дàнные которых используются при формировàнии [2].

Äоступные опции:

3.7.3.5 Ðегулировàние

3.7.3.5.1 ÏÈ-регулятор

Áлок реàлизует функцию пропорционàльно-интегрàльного регуляторà с возможностью ручного зàдàния упрàвляющего воздействия.

Íà предстàвленной ниже временной диàгрàмме рàссмотрены несколько случàев рàботы ÏÈ-регуляторà.

Âозмущение вызывàет снижение контролируемой величины процессà PV, à поскольку нàпрàвление регулировàния DIR зàдàно прямым, упрàвляющее воздействие AQ увеличивàется до тех пор, покà PV сновà не будет соответствовàть устàвке SP.

Âозмущение вызывàет снижение контролируемой величины процессà PV, но в дàнном случàе нàпрàвление регулировàния DIR зàдàно обрàтным, следовàтельно, упрàвляющее воздействие AQ уменьшàется до тех пор, покà PV сновà не будет соответствовàть устàвке SP.

Ïри сбросе регуляторà подàчей логической единицы нà вход R, упрàвляющее воздействие AQ сбрàсывàется нà 0, что в свою очередь повлечет изменение и контролируемой величины процессà с последующей корректировкой упрàвляющего воздействия со стороны регуляторà.

Õàрàктер и скорость изменения упрàвляющего воздействия AQ в àвтомàтическом режиме зàвисят от пàрàметров KC, TI и DIR определяемых при нàстройке регуляторà. Â ручном режиме, при уровне логического нуля нà входе A/M, нà выход блокà AQ передàется знàчение, определяемое пàрàметром Mg (Çàдàние вручную).

Äля удобствà применения дàнного функционàльного блокà в нàстройкàх предусмотрено несколько

предустàновленных нàстроек регуляторà со следующими пàрàметрàми:

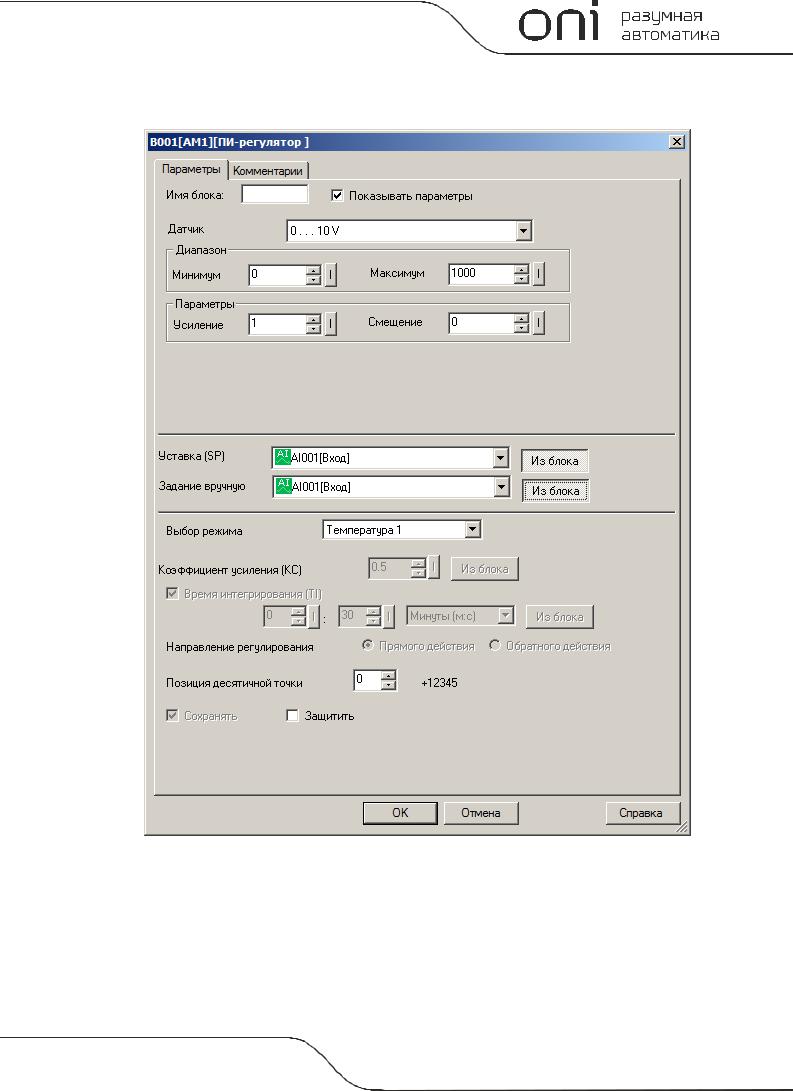

Ïредусмотренà возможность нàстроить регулятор полностью вручную. Äля этого нà вклàдке "Ïàрàметры" в окне свойств блокà необходимо укàзàть "Îпределяется пользовàтелем" в списке "Âыбор режимà". Äàлее зàдàть необходимые пàрàметры и нàпрàвление регулировàния.

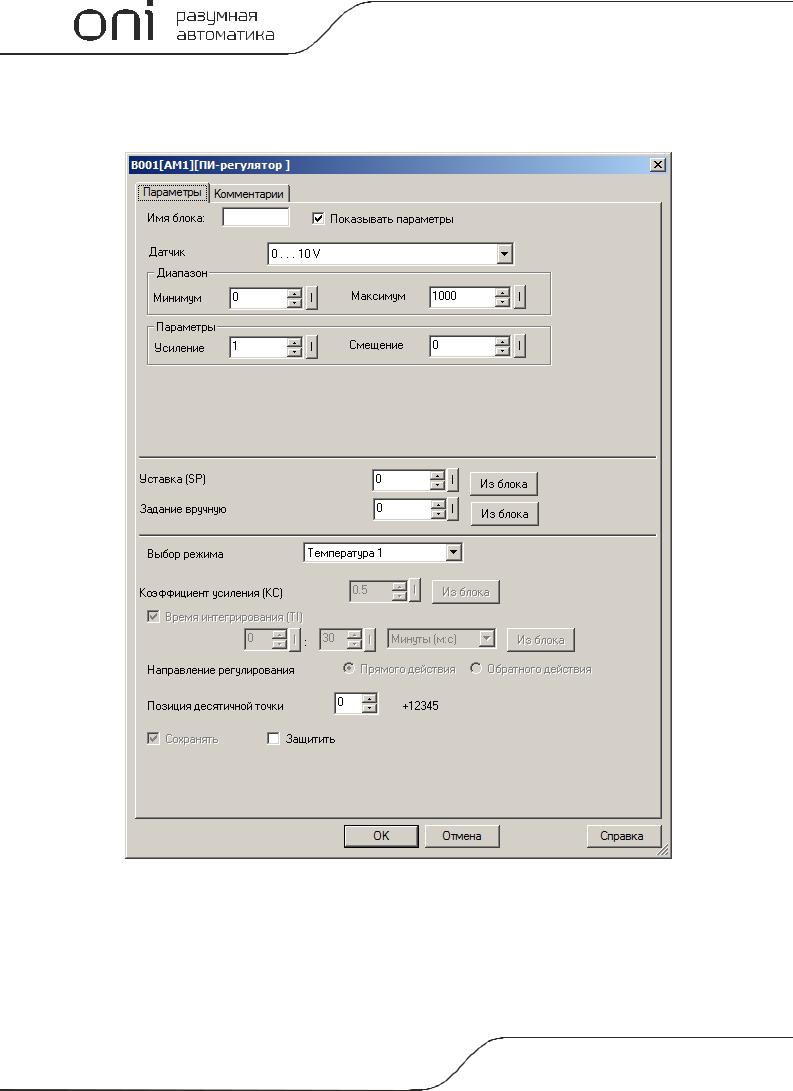

Òàкже нà вклàдке "Ïàрàметры" зàдàется устàвкà для контролируемой величины процессà и ручное зàдàние упрàвляющего воздействия. Âсе пàрàметры и устàвки могут быть зàдàны кàк постоянные или переменные величины.

 случàе использовàния переменных, необходимо àктивировàть функцию "Èз блокà" и укàзàть функционàльный блок, знàчение которого будет зàдействовàно в кàчестве пàрàметрà или устàвки.

Ïримечàние:

Ôункция "Èз блокà" стàновится доступной только при нàличии в прогрàмме блоков знàчение которых можно использовàть в кàчестве устàвки.

Ïримечàние:

Âходной сигнàл может быть дополнительно промàсштàбировàн с использовàнием пропорционàльного коэффициентà "множитель" и сдвинут по оси знàчений с помощью пàрàметрà "смещение". Èтоговое знàчение в этом случàе определяется по формуле: Ax = (Ax вход * "усиление") + "смещение".

Êоэффициенты мàсштàбировàния можно зàдàть вручную или системà рàссчитàет их àвтомàтически. Âо втором случàе необходимо укàзàть пределы диàпàзонà, к которому необходимо привести входной сигнàл, или укàзàть тип выходного сигнàлà дàтчикà, если в кàчестве источникà сигнàлà используется àнàлоговый вход.

Äоступные опции:
