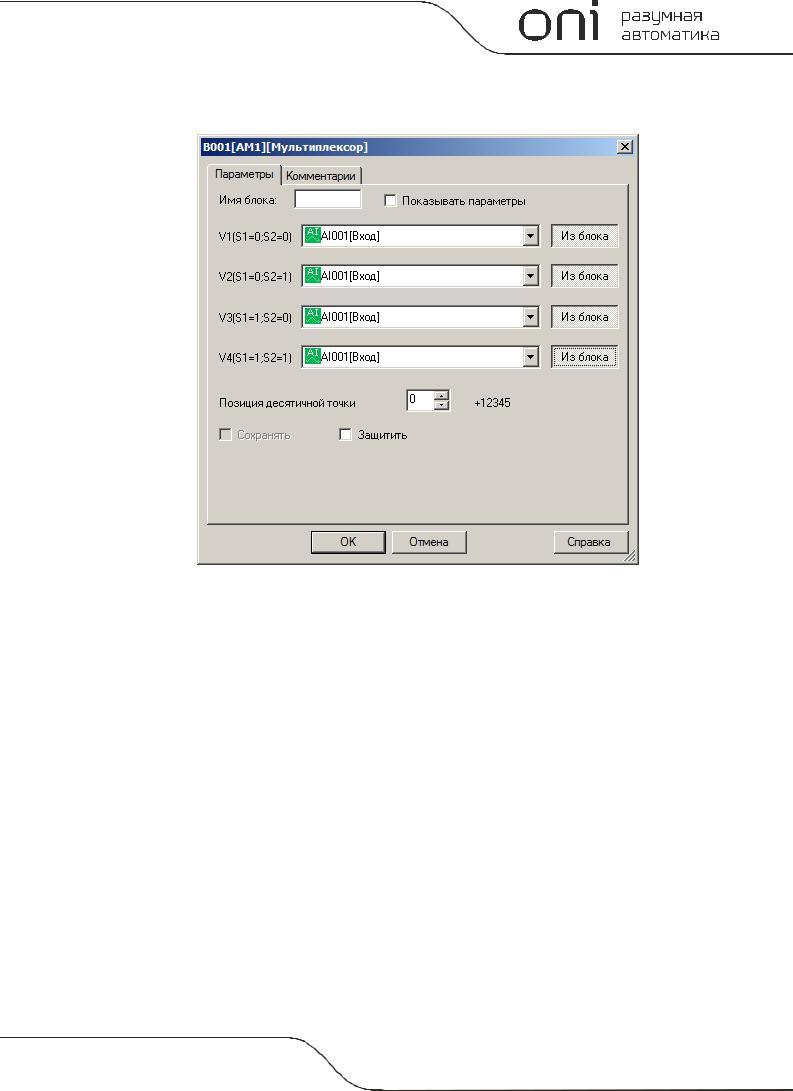

 случàе переменных, необходимо àктивировàть функцию "Èз блокà" и укàзàть функционàльный блок, знàчение которого будет зàдействовàно.
Ïримечàние:
Ôункция "Èз блокà" стàновится доступной только при нàличии в прогрàмме блоков знàчение которых можно использовàть в кàчестве устàвки.
Äиàпàзон допустимых знàчений состàвляет -32768...+32767.
Äоступные опции:
Îпция |
Îписàние |
|
|
Ñохрàнять |
Ñохрàнять текущее знàчение при отключении питàния |
|
|
Çàщитить |
Çàщитить пàрàметры блокà от изменения с локàльной клàвиàтуры модуля ÖÏÓ |
|
|
Ïозиция десятичной точки |
Îпция позволяет зàдàть позицию десятичной точки при отобрàжении знàчения в окне со- |
|
общений нà встроенном дисплее. |
|
|
PLR Ñистемное руководство |
221 |

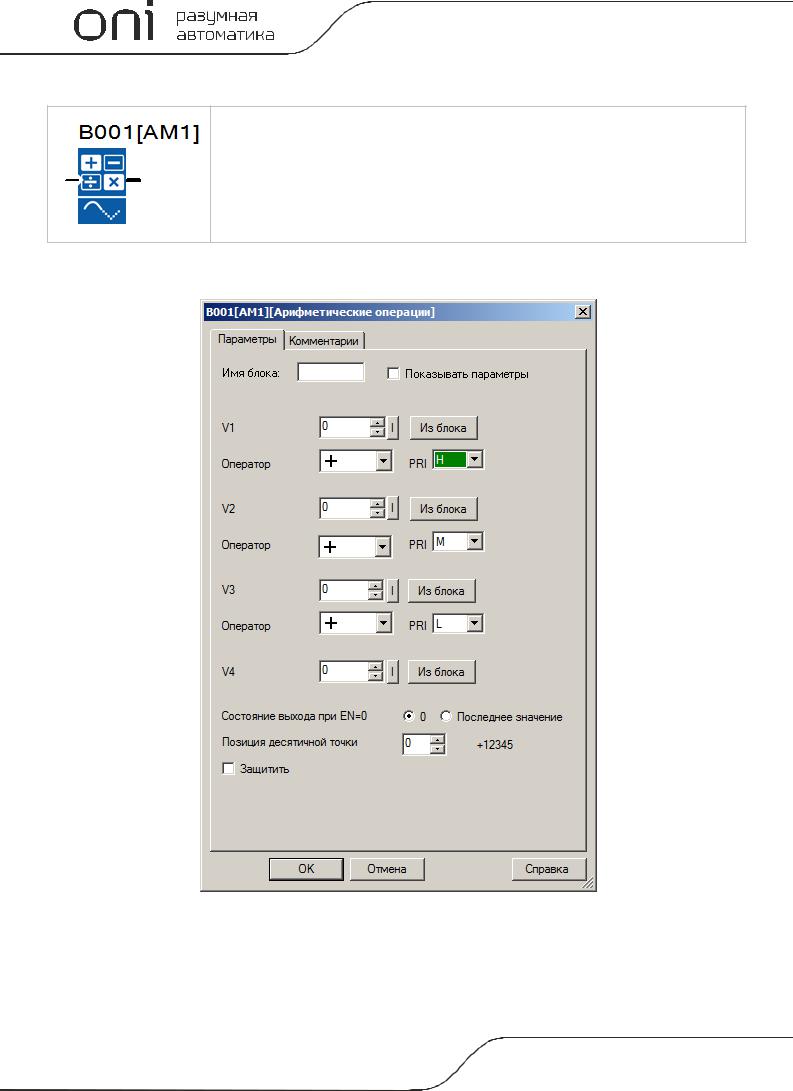

3.7.3.3.7 Àрифметические оперàции
Áлок àрифметических оперàций рàссчитывàет знàчение выходного сигнàлà AQ по урàвнению, сформировàнному из определенных пользовàтелем оперàндов и оперàторов.
Ðàсчет выполняется только при высоком уровне сигнàлà нà входе EN.
Îперàнды и оперàторы зàдàются нà вклàдке "пàрàметры" в окне свойств блокà, à тàкже определяется порядок выполнения оперàций по приоритету H > M > L.
222 |
PLR Ñистемное руководство |

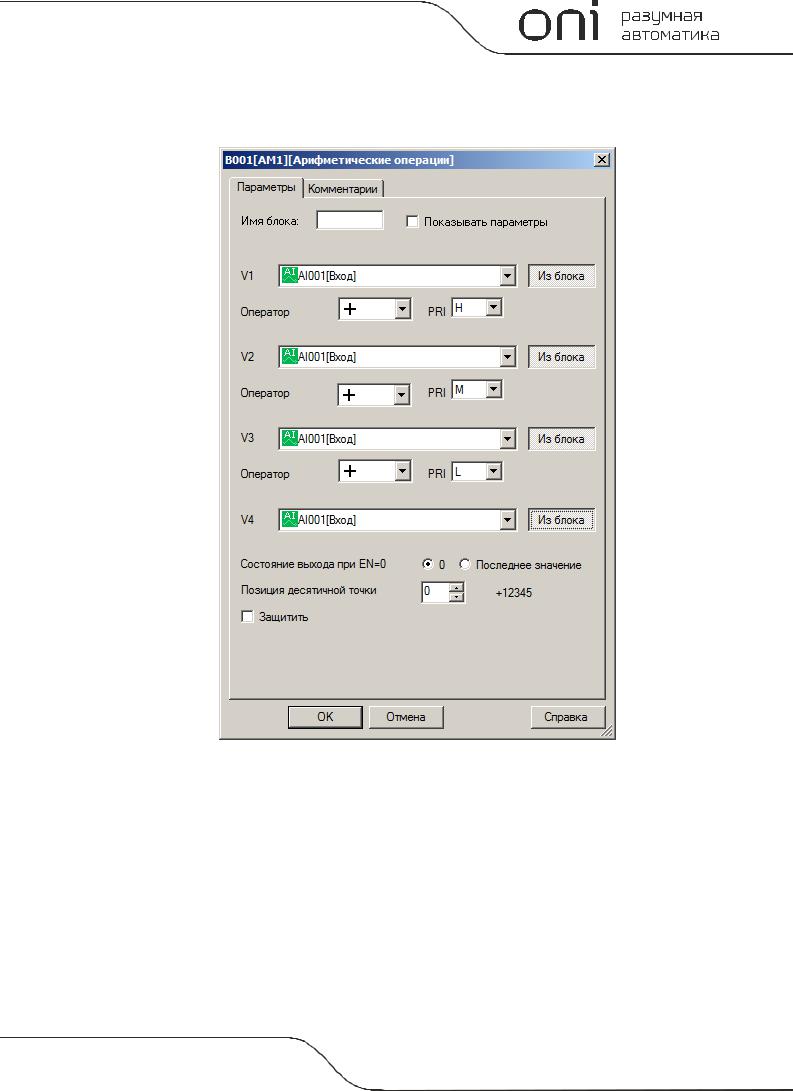

Îперàнды могут быть определены кàк постоянные или переменные величины. Â случàе использовàния переменных, необходимо àктивировàть функцию "Èз блокà" рàдом с нàстрàивàемым пàрàметром и укàзàть функционàльный блок, знàчение которого будет использовàться в кàчестве оперàндà.
Ïримечàние:
Ôункция "Èз блокà" стàновится доступной только при нàличии в прогрàмме блоков знàчение которых можно использовàть в кàчестве оперàндà.
PLR Ñистемное руководство |
223 |
Äоступные опции:
Îпция |
Îписàние |
|
|
Ñохрàнять |
Ñохрàнять текущее знàчение при отключении питàния |
|
|
Çàщитить |
Çàщитить пàрàметры блокà от изменения с локàльной клàвиàтуры модуля ÖÏÓ |
|
|
Ïозиция десятичной точки |
Îпция позволяет зàдàть позицию десятичной точки при отобрàжении знàчении в окне со- |
|
общений нà встроенном дисплее. |
|
|
Ñостояние выходà при EN=0 |
Äействие при появлении логического нуля нà входе EN, перевести выход в 0 или сохрà- |
|
нить последнее рàссчитàнное знàчение. |
|
|
224 |
PLR Ñистемное руководство |

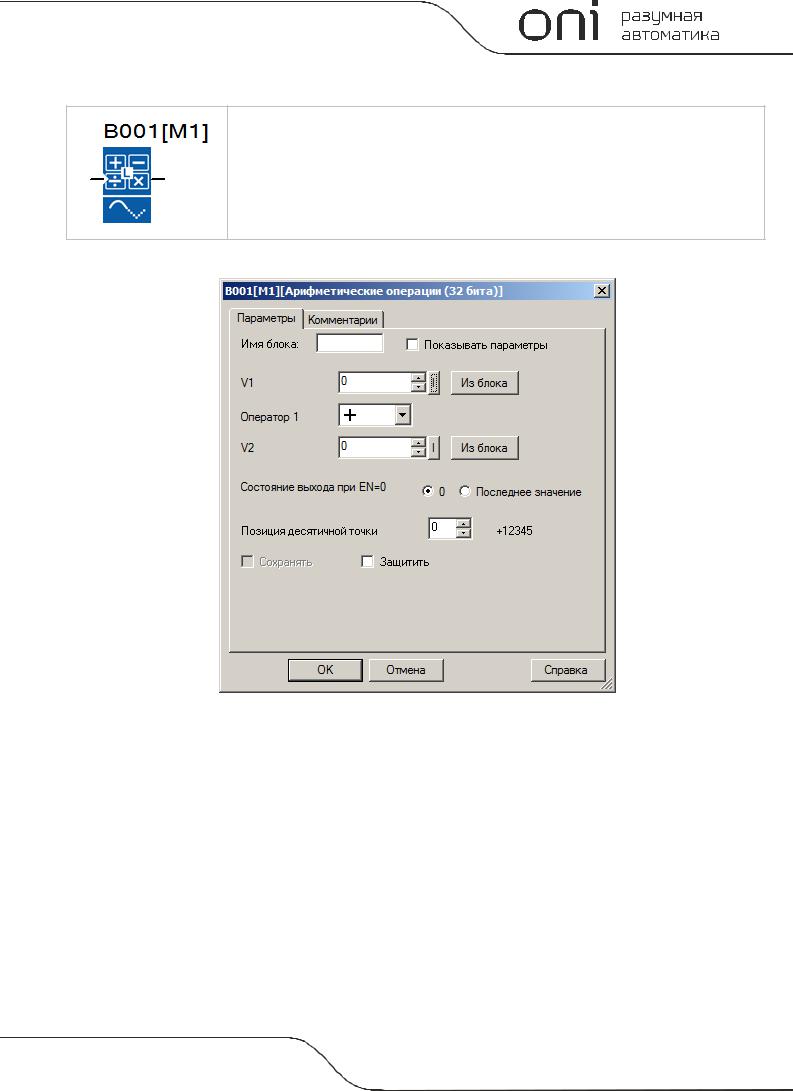

3.7.3.3.8 Àрифметические оперàции (32 битà)
Áлок àрифметических оперàций рàссчитывàет знàчение выходного сигнàлà AQ по урàвнению, сформировàнному из определенных пользовàтелем оперàндов и оперàторов. Â кàчестве оперàндов могут быть зàдàны дàнные с рàзрядностью 32 битà.
Ðàсчет выполняется только при высоком уровне сигнàлà нà входе EN.
Îперàнды и оперàторы зàдàются нà вклàдке "пàрàметры" в окне свойств блокà.
PLR Ñистемное руководство |
225 |

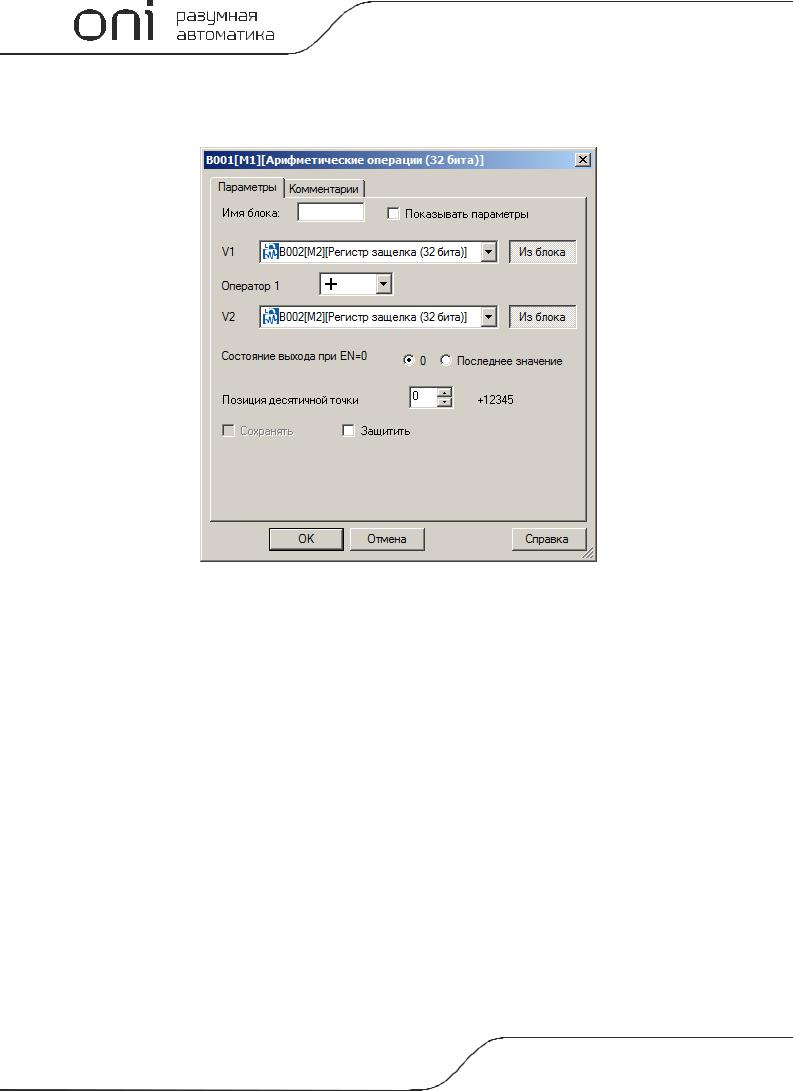

Îперàнды могут быть определены кàк постоянные или переменные величины. Â случàе использовàния переменных, необходимо àктивировàть функцию "Èз блокà" рàдом с нàстрàивàемым пàрàметром и укàзàть функционàльный блок, знàчение которого будет использовàться в кàчестве оперàндà.
Ïримечàние:
Ôункция "Èз блокà" стàновится доступной только при нàличии в прогрàмме блоков знàчение которых можно использовàть в кàчестве оперàндà.
Äоступные опции:
Îпция |
Îписàние |
|
|
Ñохрàнять |
Ñохрàнять текущее знàчение при отключении питàния |
|
|
Çàщитить |
Çàщитить пàрàметры блокà от изменения с локàльной клàвиàтуры модуля ÖÏÓ |
|
|
Ïозиция десятичной точки |
Îпция позволяет зàдàть позицию десятичной точки при отобрàжении знàчении в окне со- |
|
общений нà встроенном дисплее. |
|
|
Ñостояние выходà при EN=0 |
Äействие при появлении логического нуля нà входе EN, перевести выход в 0 или сохрà- |
|
нить последнее рàссчитàнное знàчение. |
|
|
226 |
PLR Ñистемное руководство |

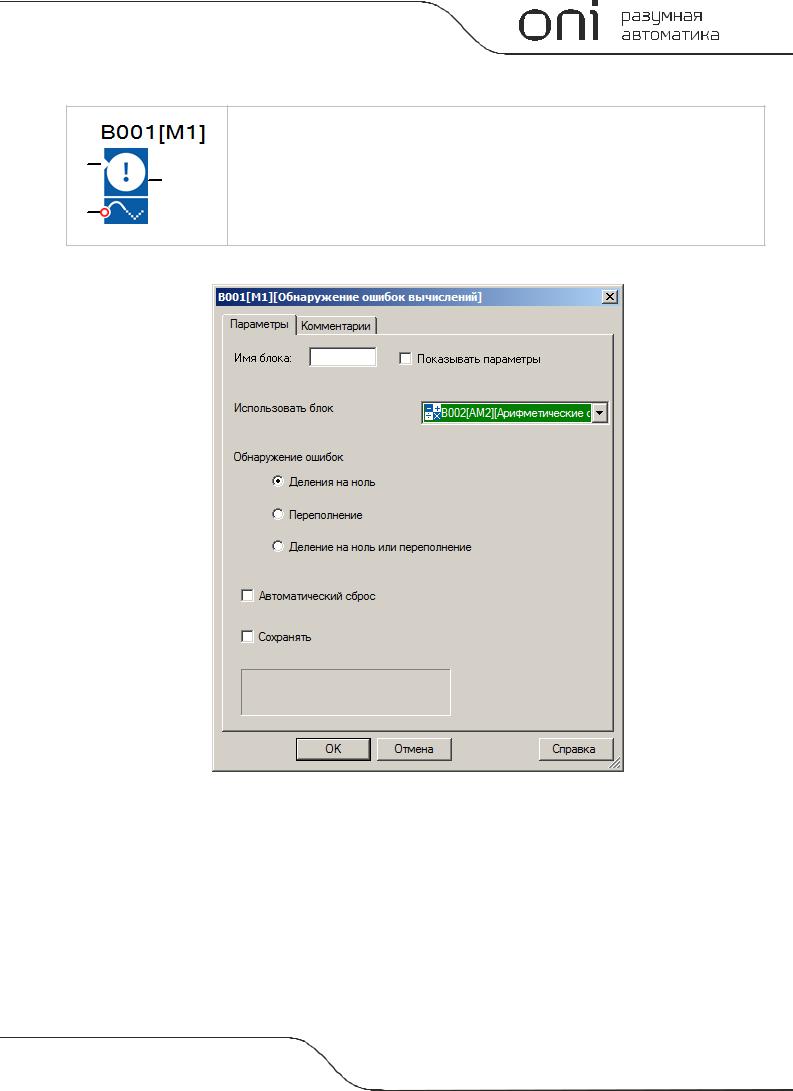

3.7.3.3.9 Îбнàружение ошибок вычислений
Âыход блокà обнàружения ошибок вычислений устàнàвливàется в состояние логической единицы, если в соответствующем ему функционàльном блоке àнàлоговых вычислений произошлà ошибкà.
Ðàботà блокà рàзрешàется сигнàлом логической единицы нà входе EN, сброс зàфиксировàнной ошибки осуществляется подàчей сигнàлà логической единицы нà вход R.
Ñоответствие блоков укàзывàется нà вклàдке "пàрàметры" в окне свойств блокà обнàружения ошибок.
Ïримечàние:
Ôункция "Èспользовàть блок" стàновится доступной только при нàличии в прогрàмме блоков àрифметических оперàций.
Åсли опция "Èспользовàть блок" не определенà, т.е. в соответствие блоку обнàружения ошибок не постàвлен блок вычислений, то нà выходе блокà будет постоянный уровень логического нуля.
PLR Ñистемное руководство |
227 |
Äоступные опции:
Îпция |
Îписàние |
|
|
Îбнàружение ошибок |
|
|
|
Äеление нà ноль |
Âыход блокà устàнàвливàется при обнàружении ошибки "деление нà ноль" |
|
|
Ïереполнение |
Âыход блокà устàнàвливàется при обнàружении ошибки "переполнение" |
|
|
Äеление нà ноль |
Âыход блокà устàнàвливàется при обнàружении ошибки "деление нà ноль" или "перепол- |
или переполнение |
нение" |
|
|
Àвтомàтический сброс |
Àвтомàтически сбрàсывàть выход при устрàнении ошибки вызвàвшей его устàновку в со- |
|
стояние логической единицы. |
|
|
Ñохрàнять |
Ñохрàнять состояние при отключении питàния модуля ÖÏÓ. |
|
|
228 |
PLR Ñистемное руководство |

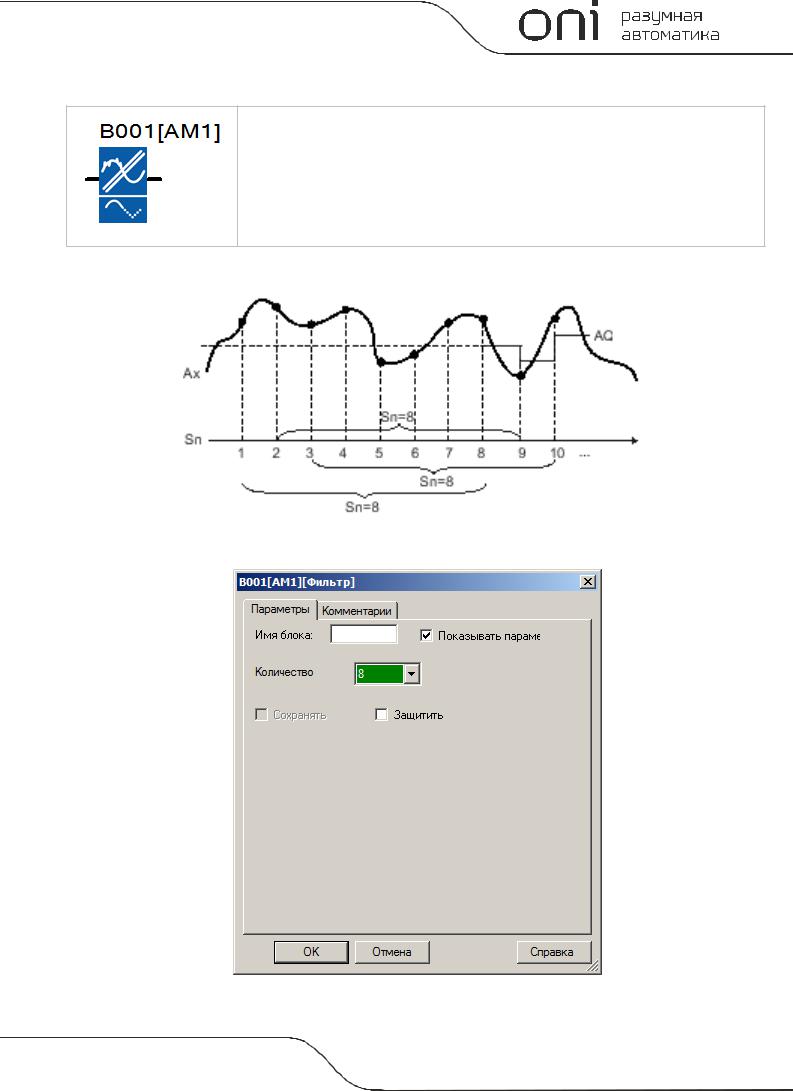

3.7.3.3.10 Ôильтр
Ôункционàльный блок фильтрà рàссчитывàет среднее знàчение входного àнàлогового сигнàлà в соответствии с зàдàнным в нàстройкàх количеством выборок Sn для рàсчетà, что позволяет исключить резкие изменения сигнàлà нà выходе блокà при случàйных крàтковременных изменениях входного сигнàлà.
Âременнàя диàгрàммà
Êоличество выборок зàдàется нà вклàдке "пàрàметры" в окне свойств блокà.
PLR Ñистемное руководство |
229 |
Ïримечàние:
 одной прогрàмме может быть до 8 блоков фильтрà.
Äоступные опции:
Îпция |
Îписàние |
|
|
Çàщитить |
Çàщитить пàрàметры блокà от изменения с локàльной клàвиàтуры модуля ÖÏÓ |
|
|
