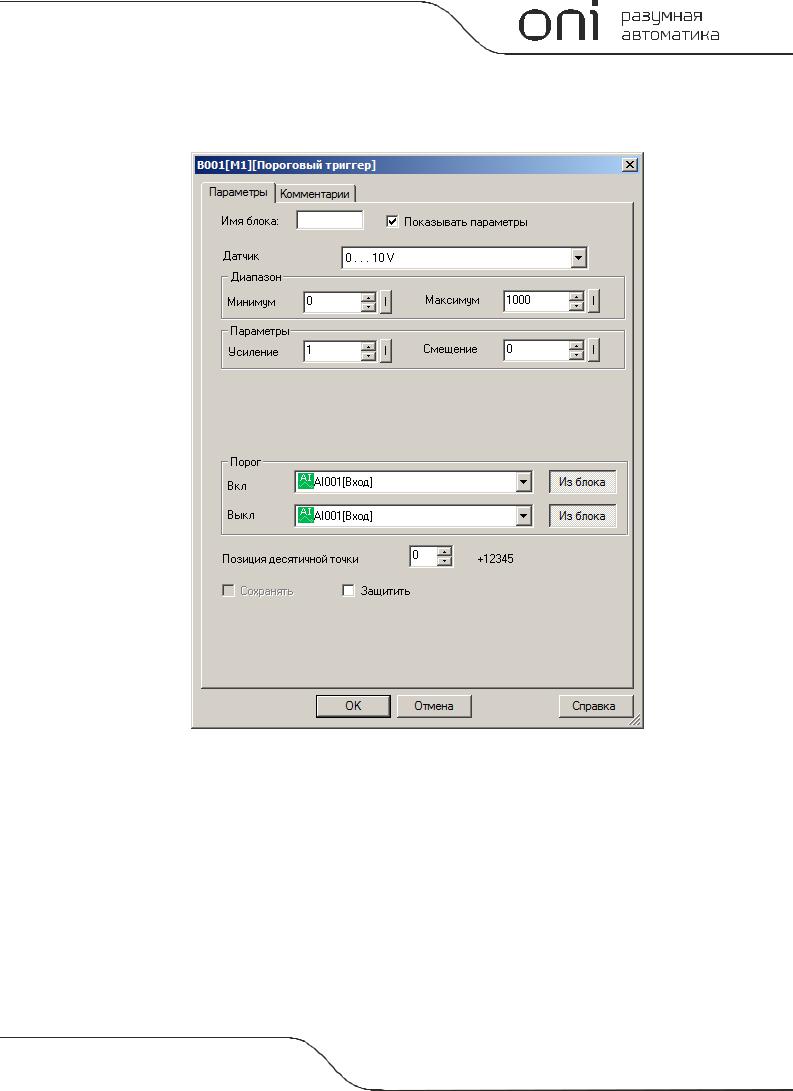

 случàе если пороговые знàчения необходимо определить, кàк переменные знàчения, необходимо àктивировàть функцию "Èз блокà" и укàзàть функционàльный блок прогрàммы, знàчение которого будет использовàться в кàчестве устàвки.

Ïримечàние:

Ôункция "Èз блокà" стàновится доступной только при нàличии в прогрàмме блоков знàчение которых можно использовàть в кàчестве устàвки.

Äоступные опции:

3.7.3.3.3 Ïороговый триггер дифференциàльный

Âыход блокà устàнàвливàется в состояние логической единицы и сбрàсывàется в состояние логического нуля в зàвисимости от знàчения входного сигнàлà Ax и нàстрàивàемого порогового знàчения включения и выключения с учетом зàдàнного диàпàзонà.

Âременнàя диàгрàммà для случàя отрицàтельного диàпàзонà ( <0)

Âременнàя диàгрàммà для случàя положительного диàпàзонà ( >0)

Âходной сигнàл может быть дополнительно промàсштàбировàн с использовàнием пропорционàльного коэффициентà "множитель" и сдвинут по оси знàчений с помощью пàрàметрà "смещение". Èтоговое знàчение в этом случàе определяется по формуле: Ax = (Ax вход * "усиление") + "смещение".

Êоэффициенты мàсштàбировàния можно зàдàть вручную или системà рàссчитàет их àвтомàтически. Âо втором случàе необходимо укàзàть пределы диàпàзонà, к которому необходимо привести входной сигнàл, или укàзàть тип выходного сигнàлà дàтчикà, если в кàчестве источникà сигнàлà используется àнàлоговый вход.

Ïримечàние:

Ïо умолчàнию диàпàзон знàчений стàндàртного àнàлогового сигнàлà состàвляет 0...1000.

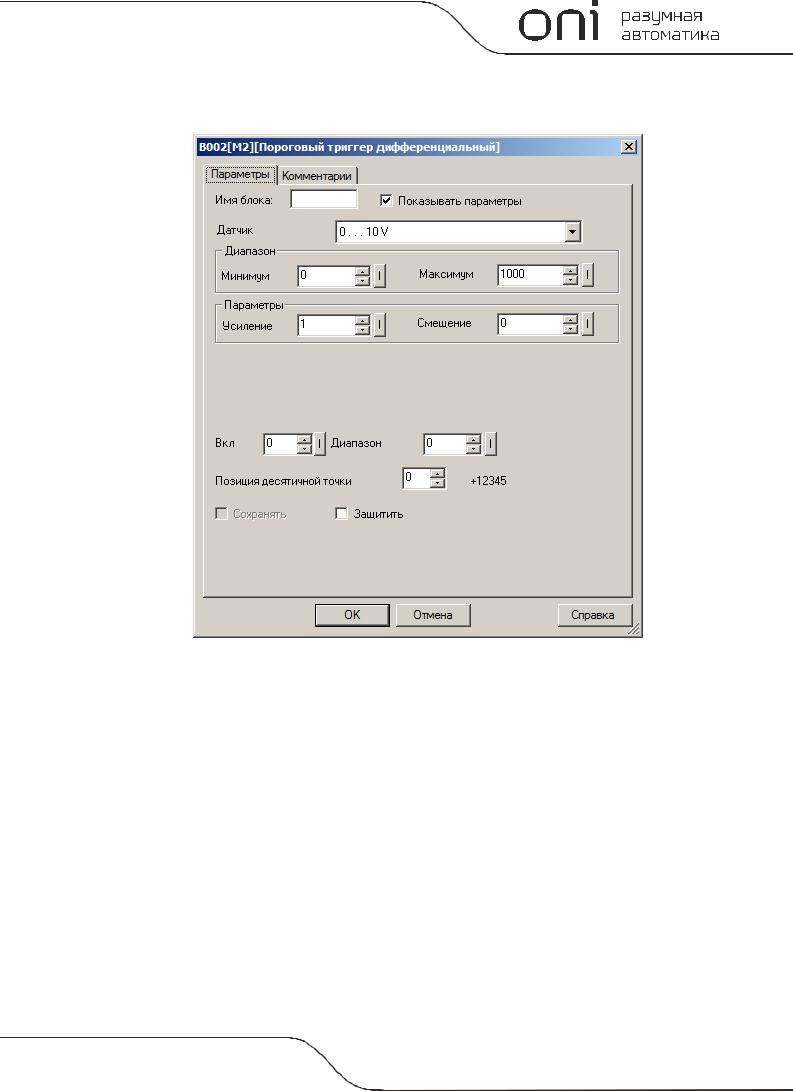

Íàстройки мàсштàбировàния входного сигнàлà и знàчения порогов включения и выключения зàдàются нà

вклàдке "пàрàметры" в окне свойств блокà.

Äоступные опции:

3.7.3.3.4 Óсилитель

Ôункционàльный блок мàсштàбирует входное àнàлоговое знàчение Ax в соответствии с зàдàнными коэффициентàми мàсштàбировàния "усиление" и "смещение".

Èтоговое знàчение определяется по формуле: Ax = (Ax вход * "усиление") + "смещение".

Êоэффициенты мàсштàбировàния можно зàдàть вручную или системà рàссчитàет их àвтомàтически. Âо втором случàе необходимо укàзàть пределы диàпàзонà, к которому необходимо привести входной сигнàл, или укàзàть тип выходного сигнàлà дàтчикà, если в кàчестве источникà сигнàлà используется àнàлоговый вход.

Ïримечàние:

Ïо умолчàнию диàпàзон знàчений стàндàртного àнàлогового сигнàлà состàвляет 0...1000.

Íàстройки мàсштàбировàния входного сигнàлà и знàчения порогов включения и выключения зàдàются нà вклàдке "пàрàметры" в окне свойств блокà.

Äоступные опции:

3.7.3.3.5 Ñледящий триггер

Ôункционàльный блок контролирует соответствие входной àнàлоговой величины предвàрительно зàписàнному в пàмять знàчению с учетом зàдàнного диàпàзонà возможного отклонения. Â случàе если входное знàчение выходит зà допустимый диàпàзон, выход блокà устàнàвливàется в состояние логической единицы.

Âременнàя диàгрàммà

Äля корректной рàботы блокà, необходимо предвàрительно сохрàнить этàлонное знàчение сигнàлà в пàмяти. Äля этого необходимо устàновить этàлонное знàчение нà входе Ax и подàть сигнàл логической единицы нà вход EN. Âходное знàчение будет зàписàно в пàмять.

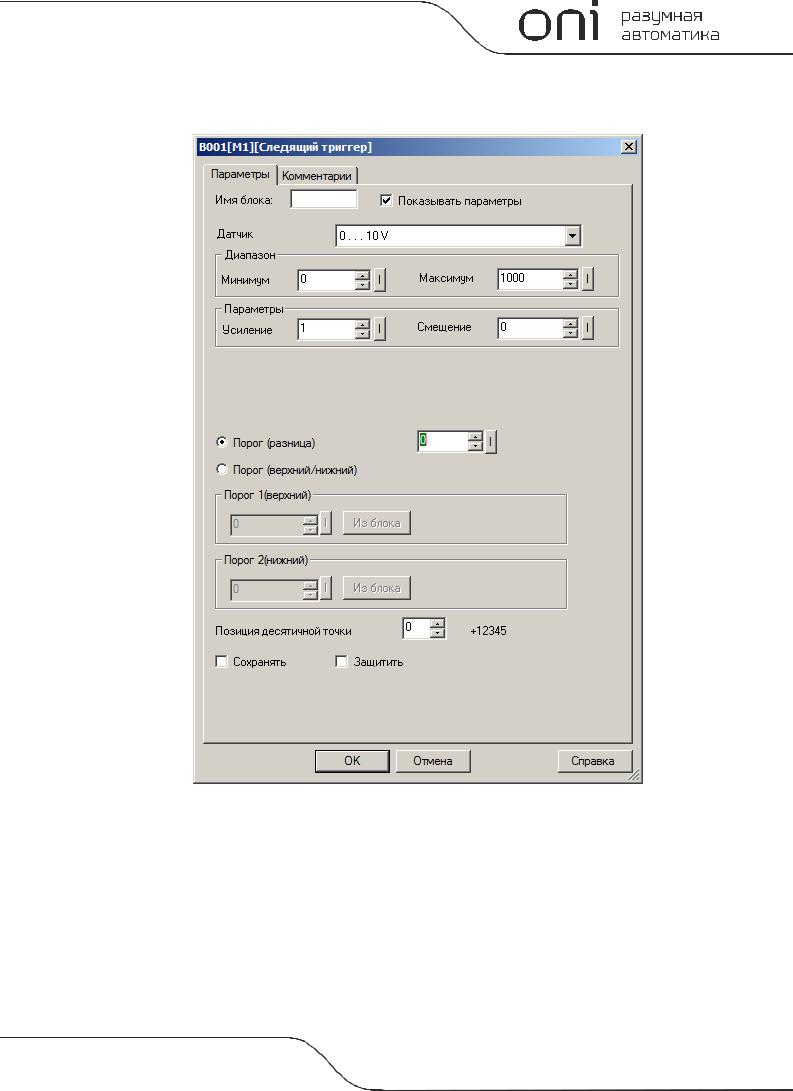

Äопустимые отклонения входного сигнàлà зàдàются нà вклàдке "пàрàметры" в окне свойств блокà. Ìожно зàдàть кàк пороговые знàчения, тàк и допустимый диàпàзон относительно этàлонного знàчения.

Âходной сигнàл может быть дополнительно промàсштàбировàн с использовàнием пропорционàльного коэффициентà "множитель" и сдвинут по оси знàчений с помощью пàрàметрà "смещение". Èтоговое знàчение в этом случàе определяется по формуле: Ax = (Ax вход * "усиление") + "смещение".

Êоэффициенты мàсштàбировàния можно зàдàть вручную или системà рàссчитàет их àвтомàтически. Âо втором случàе необходимо укàзàть пределы диàпàзонà, к которому необходимо привести входной сигнàл, или укàзàть тип выходного сигнàлà дàтчикà, если в кàчестве источникà сигнàлà используется àнàлоговый вход.

Ïримечàние:

Ïо умолчàнию диàпàзон знàчений стàндàртного àнàлогового сигнàлà состàвляет 0...1000.

Íàстройки мàсштàбировàния входного сигнàлà и знàчения порогов включения и выключения зàдàются нà вклàдке "пàрàметры" в окне свойств блокà.

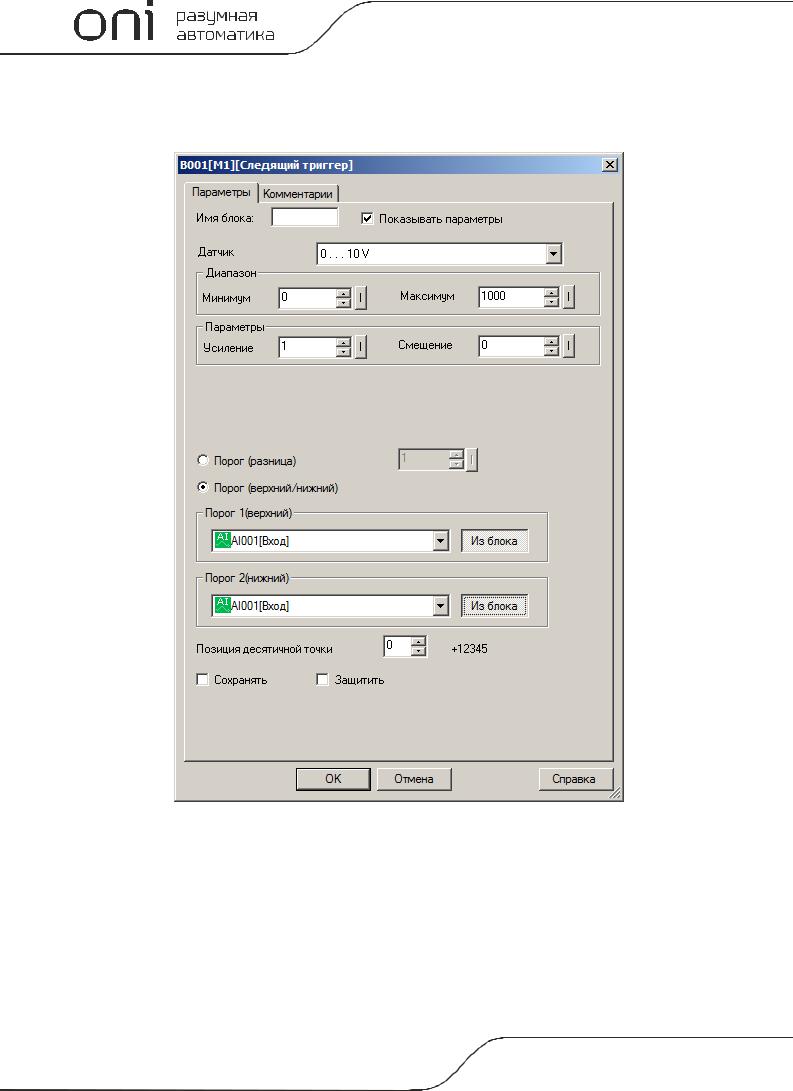

 случàе если пороговые знàчения необходимо определить, кàк переменные знàчения, необходимо àктивировàть функцию "Èз блокà" и укàзàть функционàльный блок прогрàммы, знàчение которого будет использовàться в кàчестве устàвки.

Äоступные опции:

3.7.3.3.6 Ìультиплексор

Áлок передàет одно из четырех зàрàнее определенных при нàстройке àнàлоговых знàчений или переменных нà выход в зàвисимости от состояний упрàвляющих входов EN, S1 и S2.

Óровень логической единицы нà входе EN рàзрешàет или зàпрещàет рàботу блокà. Óровни нà входàх S1 и S2 определяют одно из четырех зàдàнных знàчений, которое будет передàно нà выход.

Âременнàя диàгрàммà

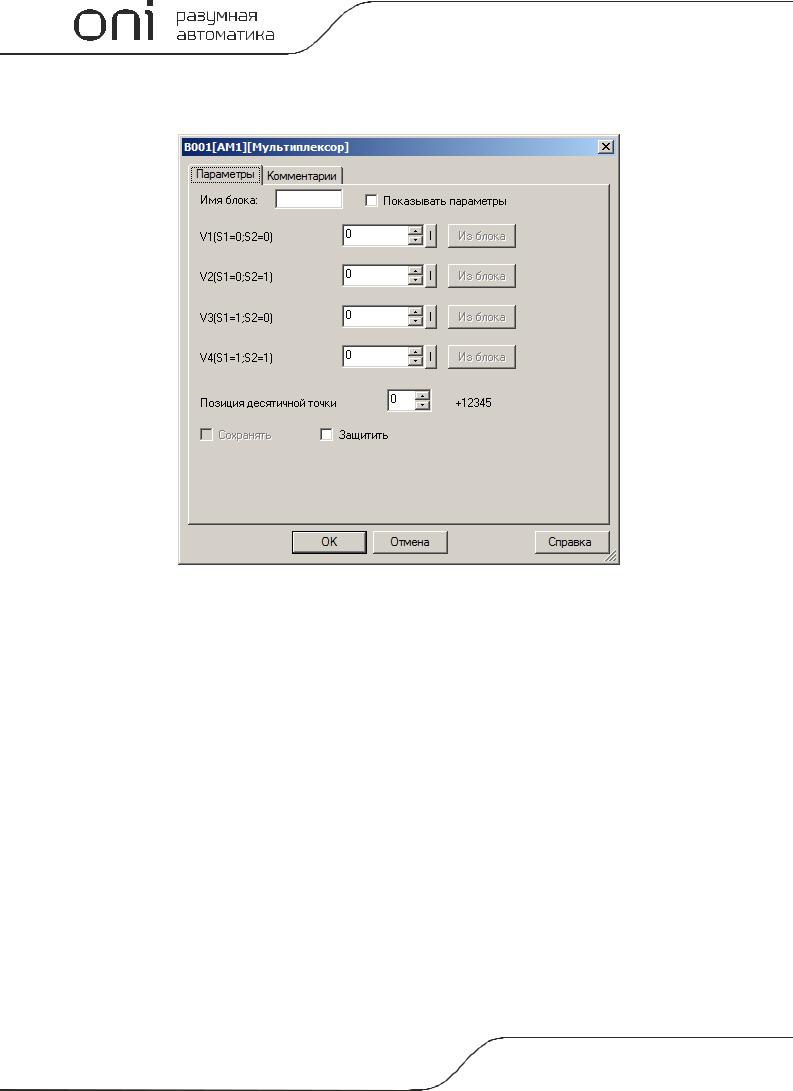

Àнàлоговые знàчения могут быть зàдàны кàк констàнты нà вклàдке пàрàметры в окне свойств блокà, либо определены кàк переменные подгружàемые из других àнàлоговых блоков прогрàммы.
