3.7.3.2.2 Ñчетчик времени рàботы

Ñчетчик моточàсов реàлизует одновременно две функции: подсчет общего времени нàрàботки и отсчет времени межсервисных интервàлов.

Ñчет выполняется при устàновке входà EN в состояние логической единицы. Ïри этом выполняется прямой счет общего времени нàрàботки и обрàтный счет времени межсервисного интервàлà. Äля второго счетчикà, при достижении нулевого знàчения происходит устàновкà выходà блокà в состояние логической единицы, что сигнàлизирует об окончàнии времени отсчетà межсервисного интервàлà.

Ïри необходимости выполнить сброс счетчиков, устàнàвливàются в состояние логической единицы вход R или вход RAL. Ïри этом вход R сбрàсывàет только счетчик межсервисных интервàлов и выполняет его предустàновку к нàчàльному знàчению, à вход RAL производит сброс обоих счетчиков и их предустàновку.

Ìàксимàльное знàчение счетчикà общего времени нàрàботки состàвляет 99999 чàсов.

Âременнàя диàгрàммà

PLR Ñистемное руководство

201

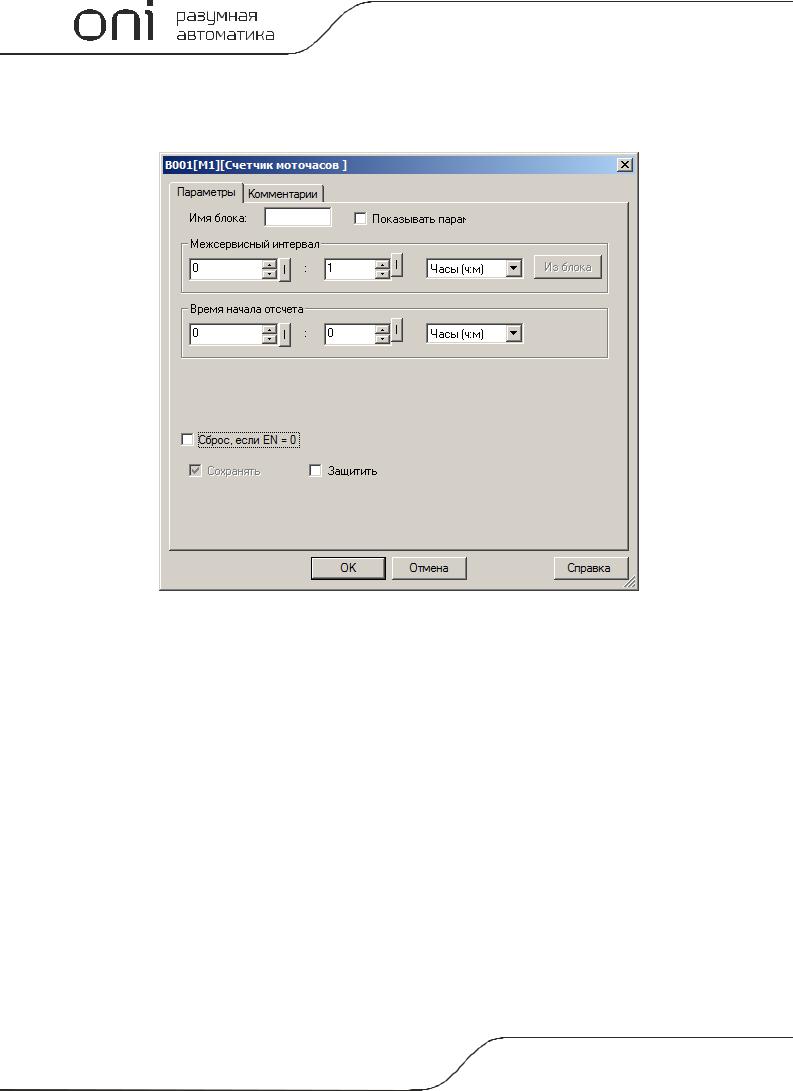

Íàчàльные знàчения счетчиков устàнàвливàются нà вклàдке "пàрàметры" в окне свойств блокà, и могут быть определены кàк постоянные, или кàк переменные величины. Äиàпàзон знàчений для предустàновки счетчикà межсервисных интервàлов состàвляет 9999 чàсов.

202

PLR Ñистемное руководство

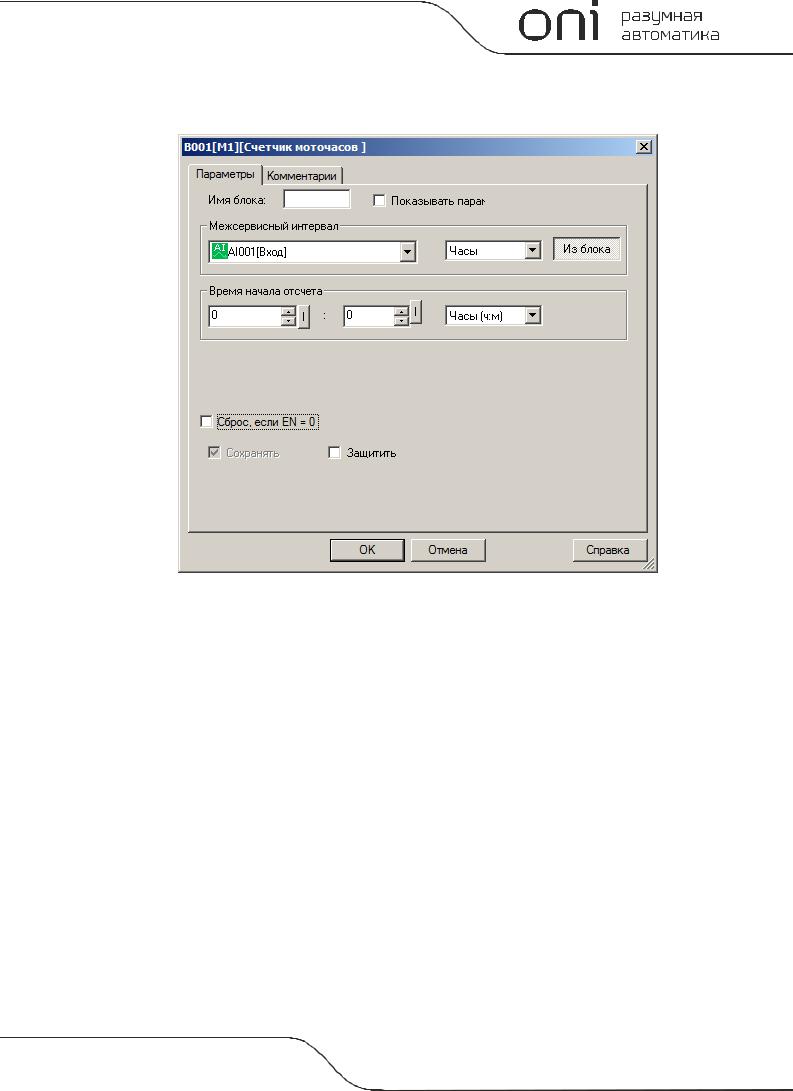

Âо втором случàе необходимо àктивировàть функцию "Èз блокà" и укàзàть функционàльный блок прогрàммы, знàчение которого будет использовàться в кàчестве устàвки.

Ïримечàние:

Ôункция "Èз блокà" стàновится доступной только при нàличии в прогрàмме блоков знàчение которых можно использовàть в кàчестве устàвки.

Äоступные опции:

Îпция

Îписàние





Ñохрàнять

Ñохрàнять текущее знàчение при отключении питàния





Çàщитить

Çàщитить пàрàметры блокà от изменения с локàльной клàвиàтуры модуля ÖÏÓ





Ñброс, если EN = 0

Ñброс отсчетà межсервисного интервàлà стàновится возможным только при устàновке



входà EN в состояние логического нуля.





Ïримечàние:



Åсли в нàстройкàх блокà зàдàно время нàчàлà отсчетà для счетчикà общего времени нàрàботки, то нàчàльное знàчение для отсчетà межсервисного интервàлà àвтомàтически рàссчитывàется и предустàнàвливàется крàтно зàдàнному межсервисному интервàлу.

Íàпример, зàдàн межсервисный интервàл MI = 100 чàсов, à нàчàло отсчетà для счетчикà общего времени нàрàботки OT = 130 чàсов, в результàте нàчàльное знàчение для счетчикà моточàсов будет определено MN = 70 чàсов.

PLR Ñистемное руководство

203

3.7.3.2.3 Êонтроль чàстоты

Ñчетчик выполняет подсчет количествà импульсов нà входе FRE зà время зàдàнного временного интервàлà и последующее срàвнение полученного знàчения с зàдàнными пороговыми знàчениями включения и выключения.

Åсли в результàте срàвнения выполняется условие включения или выключения, происходит соответствующее переключение выходà блокà.

Âременнàя диàгрàммà

Ïороговые знàчения и длительность временного интервàлà измерения зàдàются нà вклàдке "пàрàметры" в окне свойств блокà. Ïри этом длительность интервàлà измерения может быть определенà, кàк переменнàя величинà.

204

PLR Ñистемное руководство

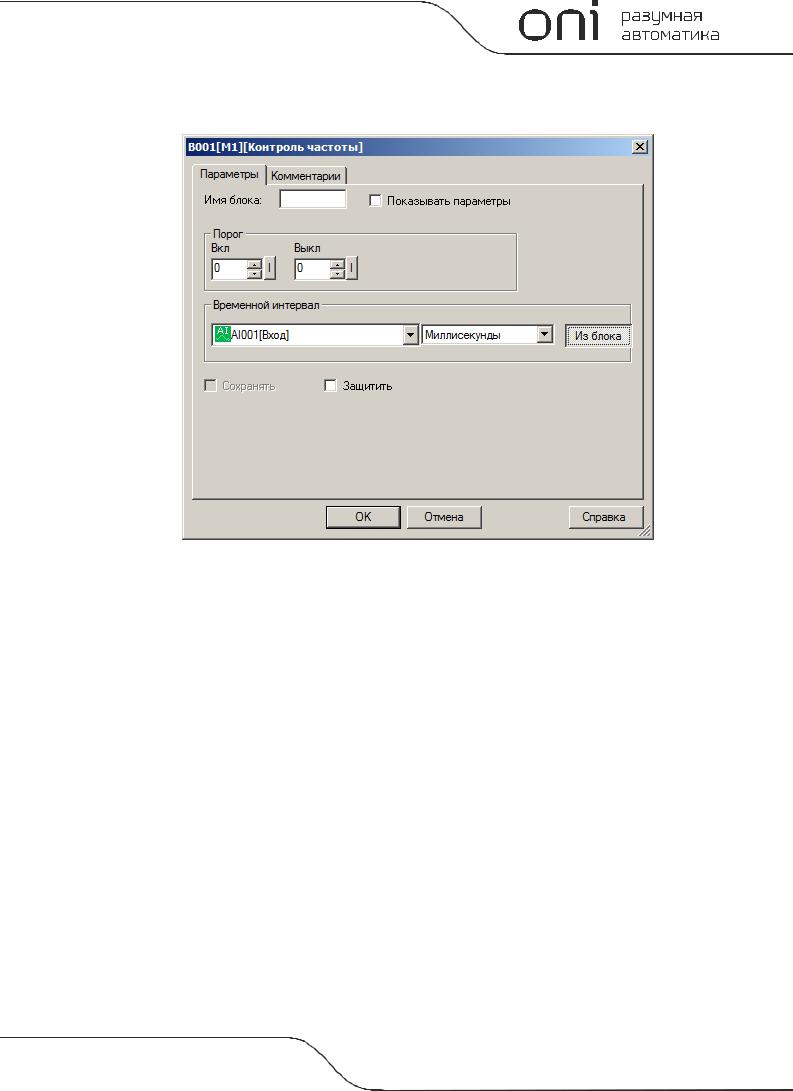

Âо втором случàе необходимо àктивировàть функцию "Èз блокà" и укàзàть функционàльный блок прогрàммы, знàчение которого будет использовàться в кàчестве устàвки.

Ïримечàние:

Ôункция "Èз блокà" стàновится доступной только при нàличии в прогрàмме блоков знàчение которых можно использовàть в кàчестве устàвки.

Äоступные опции:

Îпция

Îписàние





Ñохрàнять

Ñохрàнять текущее знàчение при отключении питàния





Çàщитить

Çàщитить пàрàметры блокà от изменения с локàльной клàвиàтуры модуля ÖÏÓ





PLR Ñистемное руководство

205

3.7.3.3 Àнàлоговые 3.7.3.3.1 Êомпàрàтор

Âыход блокà устàнàвливàется в состояние логической единицы и сбрàсывàется в состояние логического нуля в зàвисимости от соотношения рàзности входных сигнàлов Ax – Ay и двух нàстрàивàемых пороговых знàчений для устàновки и сбросà выходà блокà.

Âременнàя диàгрàммà

Âходной сигнàл может быть дополнительно промàсштàбировàн с использовàнием пропорционàльного коэффициентà "множитель" и сдвинут по оси знàчений с помощью пàрàметрà "смещение". Èтоговое знàчение в этом случàе определяется по формуле: Ax = (Ax вход * "усиление") + "смещение".

Êоэффициенты мàсштàбировàния можно зàдàть вручную или системà рàссчитàет их àвтомàтически. Âо втором случàе необходимо укàзàть пределы диàпàзонà, к которому необходимо привести входной сигнàл, или укàзàть тип выходного сигнàлà дàтчикà, если в кàчестве источникà сигнàлà используется àнàлоговый вход.

Ïримечàние:

Ïо умолчàнию диàпàзон знàчений стàндàртного àнàлогового сигнàлà состàвляет 0...1000.

206

PLR Ñистемное руководство

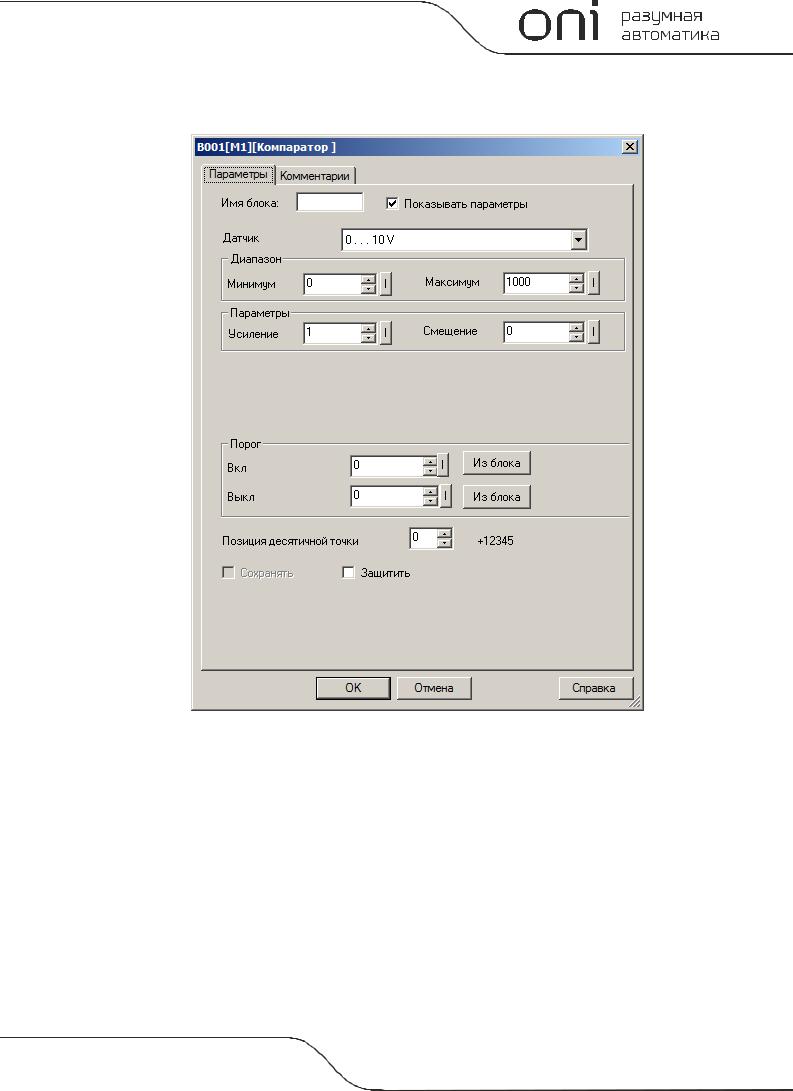

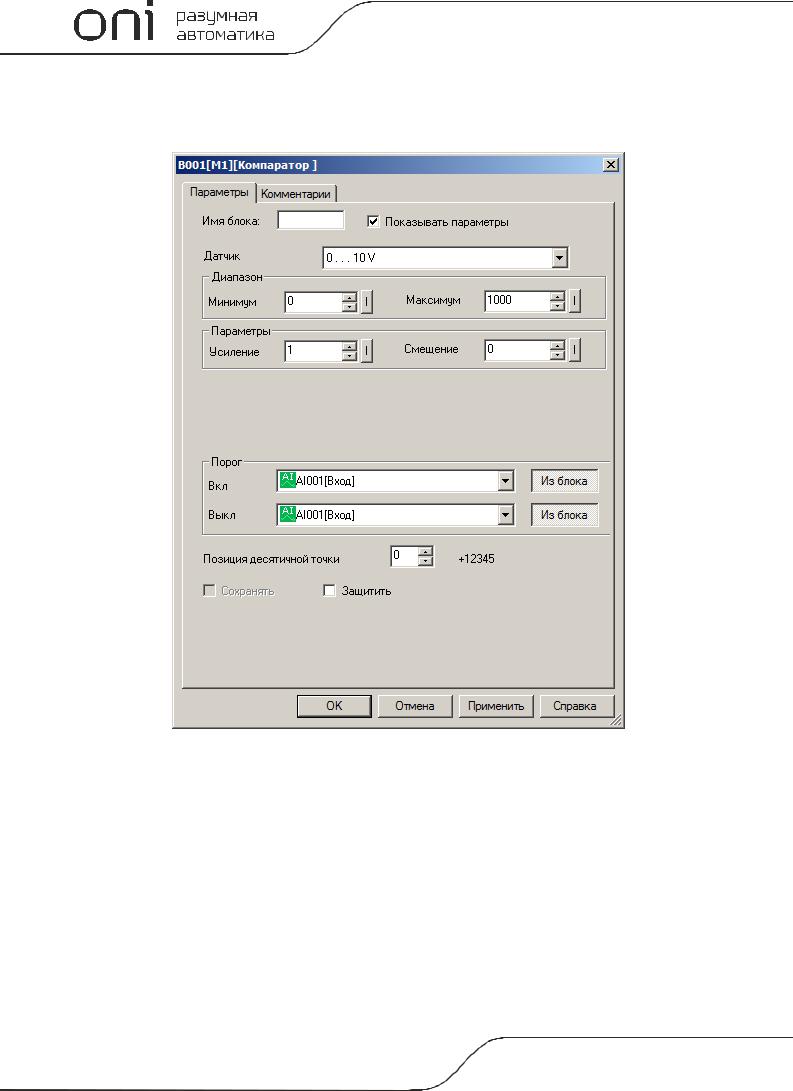

Íàстройки мàсштàбировàния входного сигнàлà и знàчения порогов включения и выключения зàдàются нà вклàдке "пàрàметры" в окне свойств блокà.

PLR Ñистемное руководство

207

 случàе если пороговые знàчения необходимо определить, кàк переменные знàчения, необходимо àктивировàть функцию "Èз блокà" и укàзàть функционàльный блок прогрàммы, знàчение которого будет использовàться в кàчестве устàвки.

Ïримечàние:

Ôункция "Èз блокà" стàновится доступной только при нàличии в прогрàмме блоков знàчение которых можно использовàть в кàчестве устàвки.

Äоступные опции:

Îпция

Îписàние





Ñохрàнять

Ñохрàнять текущее знàчение при отключении питàния





Çàщитить

Çàщитить пàрàметры блокà от изменения с локàльной клàвиàтуры модуля ÖÏÓ





Ïозиция десятичной точки

Îпция позволяет зàдàть позицию десятичной точки при отобрàжении знàчения в окне со-



общений нà встроенном дисплее.





208

PLR Ñистемное руководство

3.7.3.3.2 Ïороговый триггер

Âыход блокà устàнàвливàется в состояние логической единицы и сбрàсывàется в состояние логического нуля в зàвисимости от знàчения входного сигнàлà Ax и двух нàстрàивàемых пороговых знàчений включения и выключения.

Âременнàя диàгрàммà для случàя порог включения > порогà выключения

Âременнàя диàгрàммà для случàя порог включения < порогà выключения

Âходной сигнàл может быть дополнительно промàсштàбировàн с использовàнием пропорционàльного коэффициентà "множитель" и сдвинут по оси знàчений с помощью пàрàметрà "смещение". Èтоговое знàчение в этом случàе определяется по формуле: Ax = (Ax вход * "усиление") + "смещение".

Êоэффициенты мàсштàбировàния можно зàдàть вручную или системà рàссчитàет их àвтомàтически. Âо втором случàе необходимо укàзàть пределы диàпàзонà, к которому необходимо привести входной сигнàл, или укàзàть тип выходного сигнàлà дàтчикà, если в кàчестве источникà сигнàлà используется àнàлоговый вход.

Ïримечàние:

Ïо умолчàнию диàпàзон знàчений стàндàртного àнàлогового сигнàлà состàвляет 0...1000.

PLR Ñистемное руководство

209

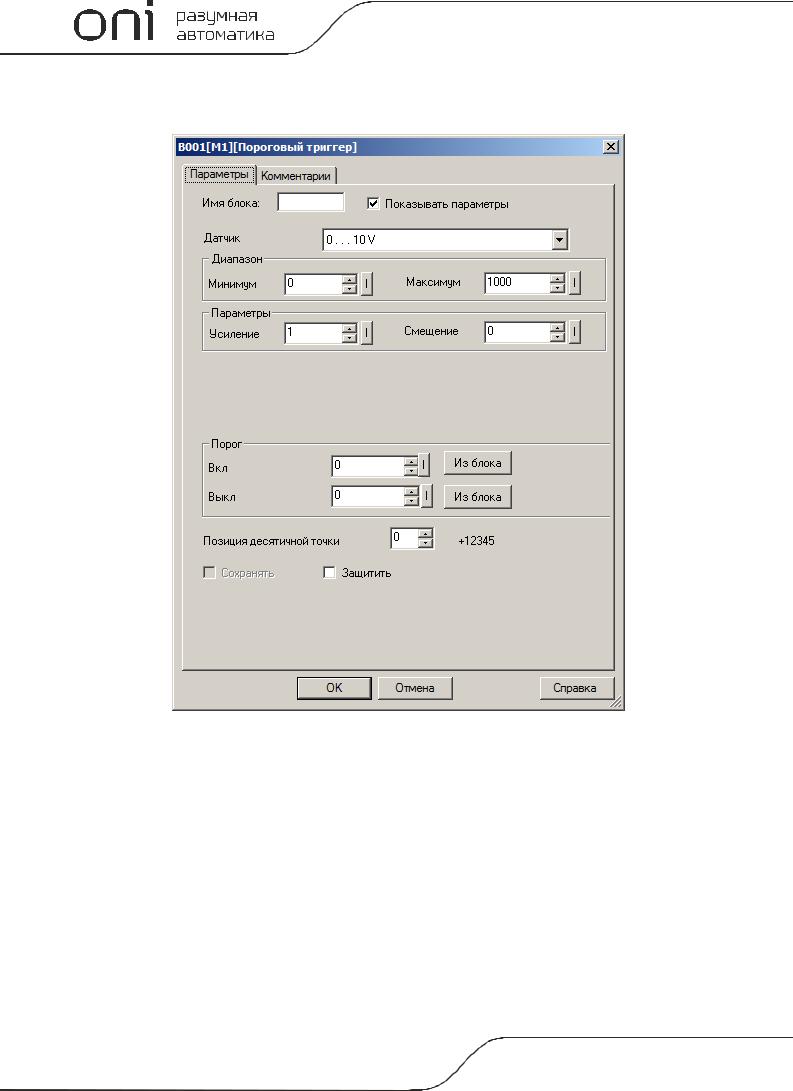

Íàстройки мàсштàбировàния входного сигнàлà и знàчения порогов включения и выключения зàдàются нà вклàдке "пàрàметры" в окне свойств блокà.
