3.7.3.1.7 Ãенерàтор импульсов

Ïри появлении сигнàлà логической единицы нà входе EN блокà, нà выходе формируется импульснàя последовàтельность с зàдàнными пàрàметрàми TH и TL.

Âход INV используется для выполнения инверсии выходного сигнàлà при его переключении в состояние логической единицы.

Âременнàя диàгрàммà

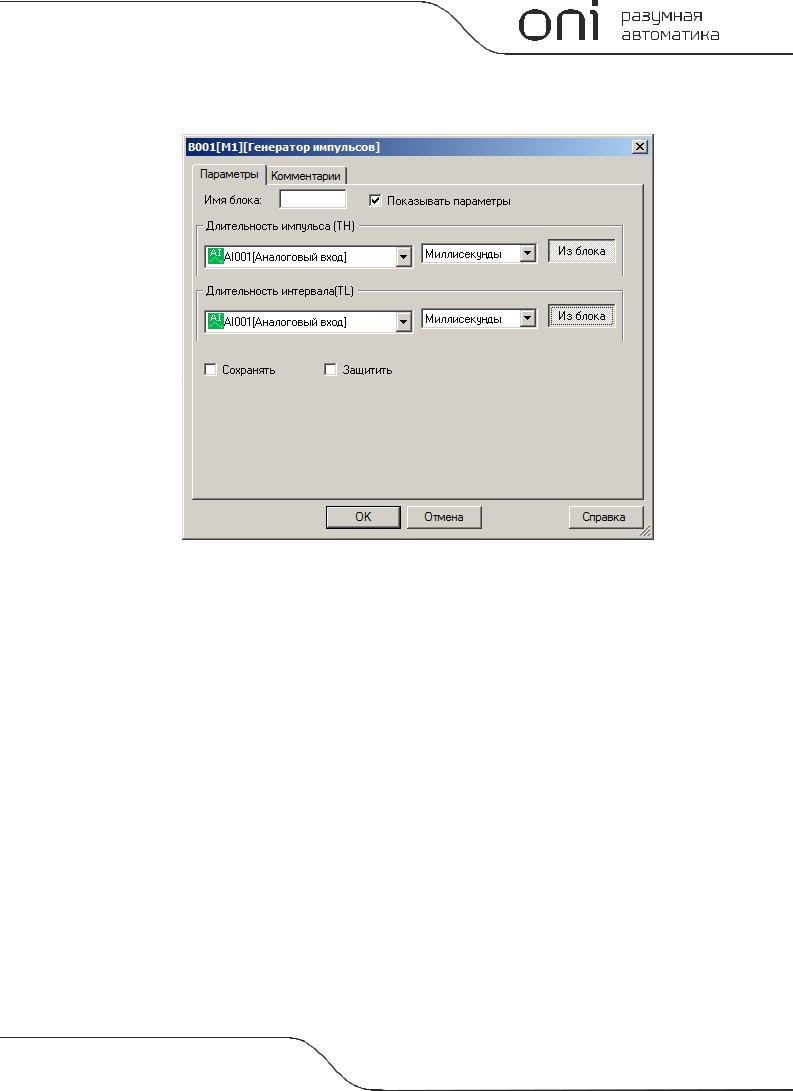

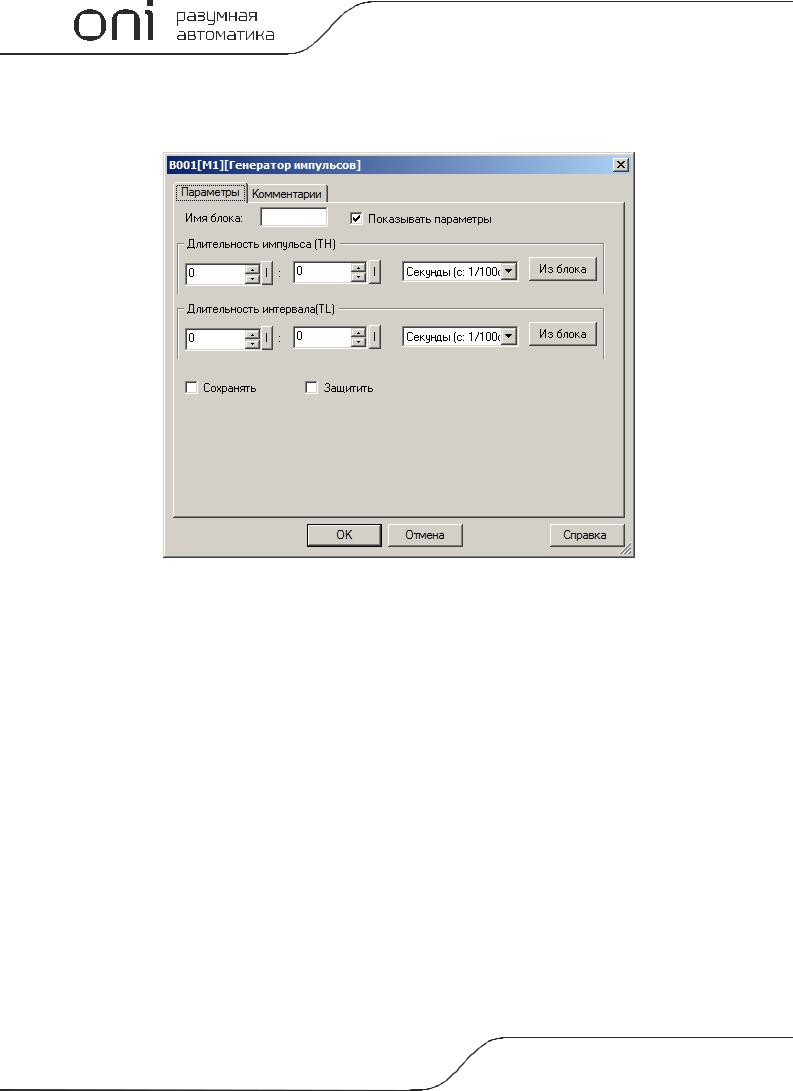

Óстàвки длительности импульсов TH и временного интервàлà между импульсàми TL зàдàются нà вклàдке "пàрàметры" в окне свойств блокà. Âременные устàвки могут быть определены кàк постоянные, или кàк переменные величины.

Âо втором случàе необходимо àктивировàть функцию "Èз блокà" и укàзàть функционàльный блок прогрàммы, знàчение которого будет использовàться в кàчестве устàвки.

Ïримечàние:

Ôункция "Èз блокà" стàновится доступной только при нàличии в прогрàмме блоков знàчение которых можно использовàть в кàчестве устàвки.

Äоступные опции:

3.7.3.1.8 Ãенерàтор случàйных зàдержек

Êомбинировàнный функционàльный блок сочетàющий, в себе функционàл тàймеров зàдержки включения и зàдержки выключения сигнàлà нà выходе при соответствующих изменениях состояния входà EN.

Âременные зàдержки рàботы тàймерà определяются устàвкàми TH и TL, но при этом определяется мàксимàльное время, à фàктическое время зàдержек может принимàть случàйные знàчения в диàпàзоне от 0 до TH и от 0 до TL соответственно.

Âременнàя диàгрàммà

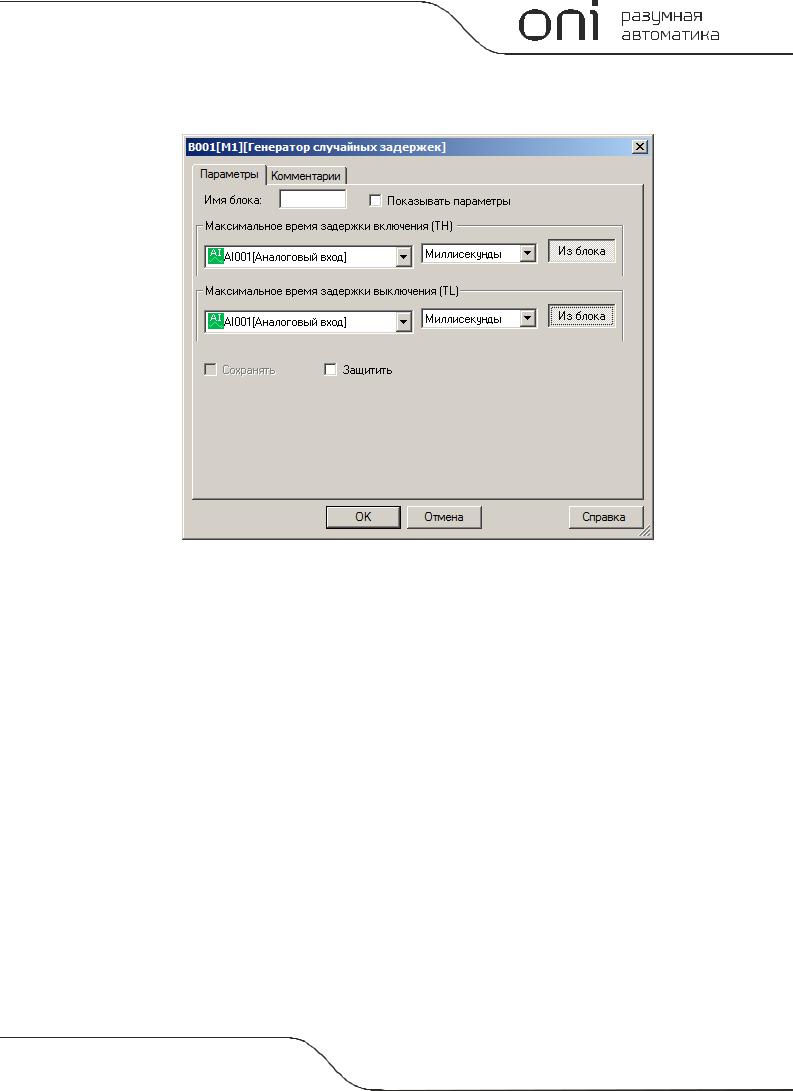

Óстàвки мàксимàльной длительности зàдержки включения TH и мàксимàльной длительности зàдержки выключения TL зàдàются нà вклàдке "пàрàметры" в окне свойств блокà. Âременные устàвки могут быть определены кàк постоянные, или кàк переменные величины.

Âо втором случàе необходимо àктивировàть функцию "Èз блокà" и укàзàть функционàльный блок прогрàммы, знàчение которого будет использовàться в кàчестве устàвки.

Ïримечàние:

Ôункция "Èз блокà" стàновится доступной только при нàличии в прогрàмме блоков знàчение которых можно использовàть в кàчестве устàвки.

Äоступные опции:

3.7.3.1.9 Âыключàтель освещения

Ïри обнàружении фронтà нàрàстàющего сигнàлà нà входе T, функционàльный блок формирует логическую единицу нà выходе в течении времени, зàдàнного устàвкой T.

Äополнительно предусмотренà функция предупреждения о предстоящем выключении, которàя предусмàтривàет перевод выходà блокà в состояние логического нуля нà время T!L зà время T! до окончàния основного интервàлà.

Âременнàя диàгрàммà

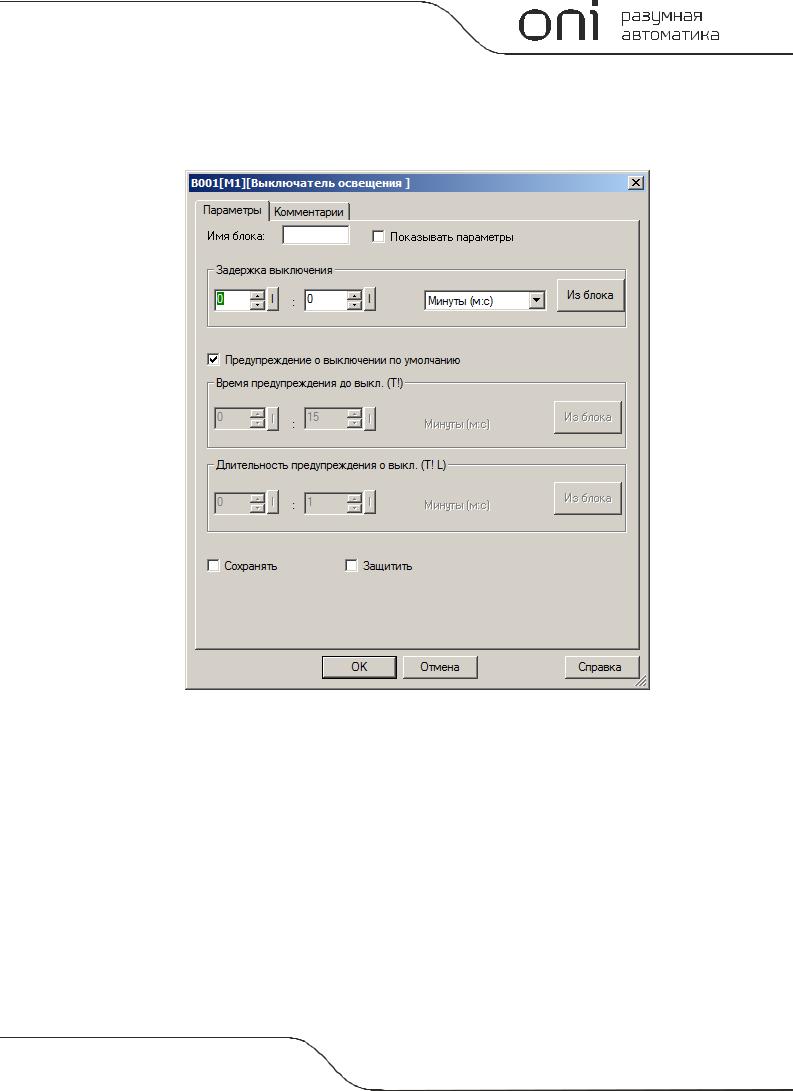

Óстàвки времени зàдержки T, времени предупреждения T! и длительности предупреждения T!L зàдàются нà вклàдке "пàрàметры" в окне свойств блокà. Ôункцию предупреждения можно отключить, зàдàв вручную 0 в кàчестве устàвки T!. Âременные устàвки могут быть определены кàк постоянные, или кàк переменные величины.

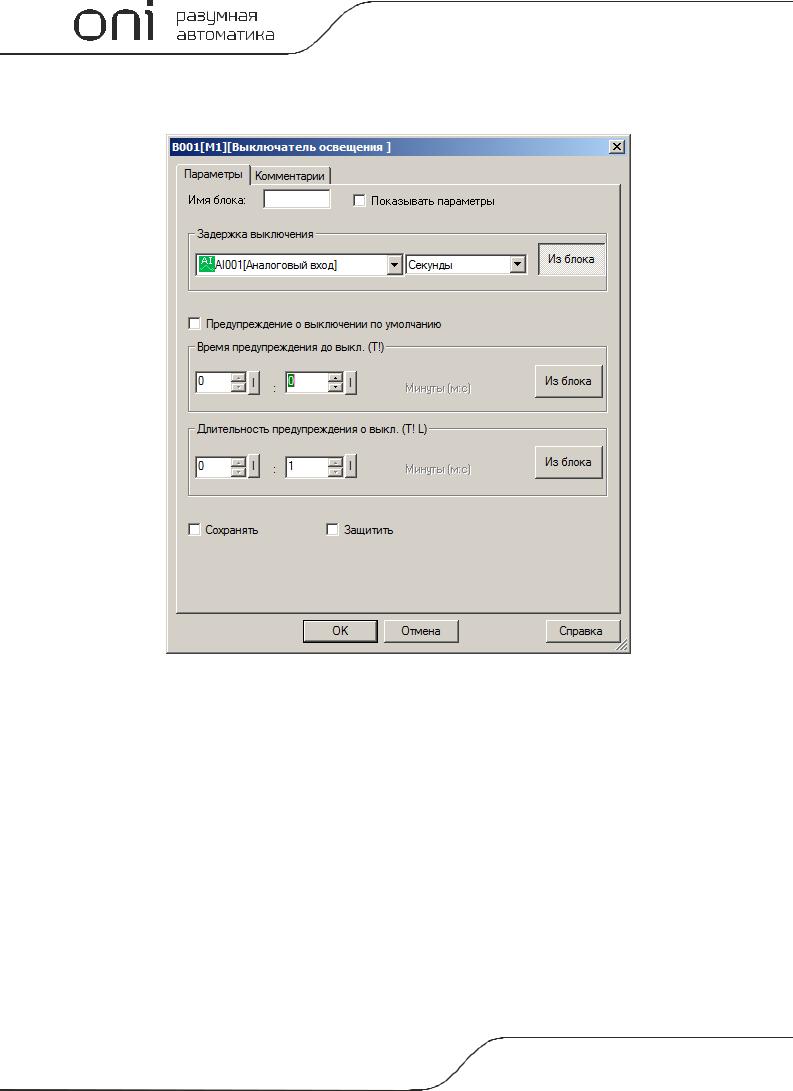

Âо втором случàе необходимо àктивировàть функцию "Èз блокà" и укàзàть функционàльный блок прогрàммы, знàчение которого будет использовàться в кàчестве устàвки.

Ïримечàние:

Ôункция "Èз блокà" стàновится доступной только при нàличии в прогрàмме блоков знàчение которых можно использовàть в кàчестве устàвки.

Äоступные опции:

3.7.3.1.10 Ìногофункционàльный выключàтель

Ëогикà рàботы блокà определяется длительностью входного воздействия нà

входе T.

Âслучàе если длительность сигнàлà логической единицы нà входе T менее времени устàвки TL, то àктивируется àлгоритм àнàлогичный выключàтелю освещения. Ïри этом функционàльный блок формирует логическую единицу нà выходе в течении времени, зàдàнного устàвкой T, с предупреждением об отключении в течении времени T!L зà время T! до окончàния интервàлà.

Âслучàе если длительность сигнàлà логической единицы нà входе T больше времени устàвки TL, выход блокà переходит в состояние логической единицы, обрàтный отсчет времени не àктивируется. Â этом случàе для сбросà выходà в состояние логического нуля требуется подàть сигнàл логической единицы нà вход сбросà R.

Âременнàя диàгрàммà

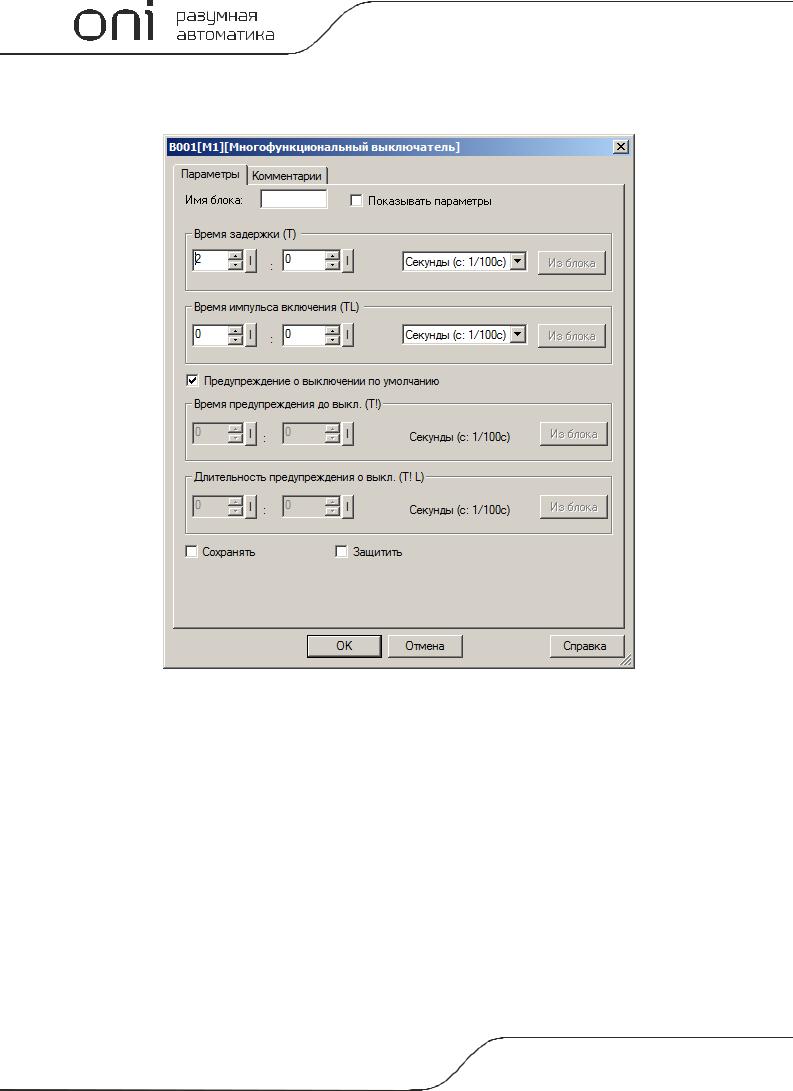

Âсе устàвки зàдàются нà вклàдке "пàрàметры" в окне свойств блокà и могут быть определены кàк постоянные, или кàк переменные величины.
