3.7.3.1.3 Çàдержкà включения / выключения

Êомбинировàнный функционàльный блок, сочетàющий в себе функционàл тàймеров зàдержки включения и зàдержки выключения сигнàлà нà выходе при соответствующих изменениях состояния входà T. Âременные зàдержки рàботы тàймерà определяются устàвкàми TH и TL.

Åсли в течении любого из временных интервàлов нà входе тàймерà будет зàфиксировàн повторный переход из состояния логического нуля в состояние логической единицы, это приведет к сбросу тàймерà и нàчàлу отсчетà временных интервàлов зàново.

Åсли длительность входного сигнàлà менее зàдàнной устàвки TH, переключения выходà блокà не произойдет.

Âременнàя диàгрàммà

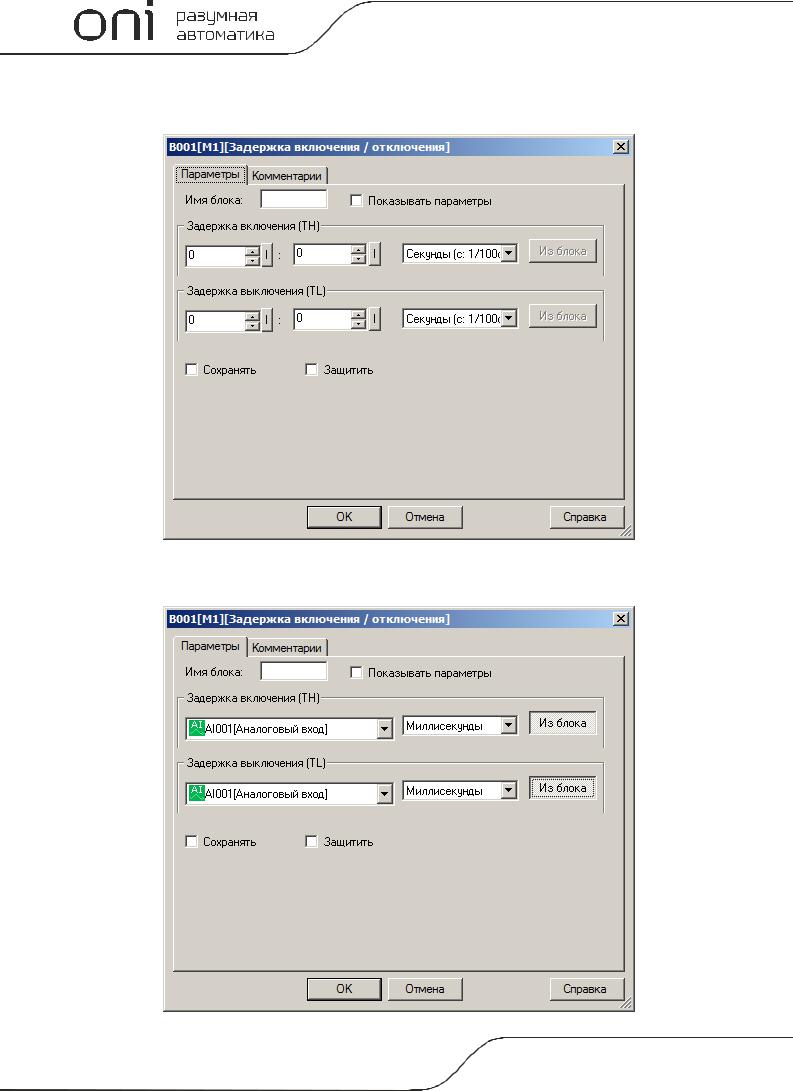

Óстàвки TH и TL зàдàются нà вклàдке "пàрàметры" в окне свойств блокà, и могут быть определены кàк постоянные, или кàк переменные величины.

Âо втором случàе необходимо àктивировàть функцию "Èз блокà" и укàзàть функционàльный блок прогрàммы, знàчение которого будет использовàться в кàчестве устàвки.

Ïримечàние:

Ôункция "Èз блокà" стàновится доступной только при нàличии в прогрàмме блоков знàчение которых

можно использовàть в кàчестве устàвки.

Äоступные опции:

3.7.3.1.4 Çàдержкà включения с пàмятью

Ôункционàльный блок обеспечивàет зàдержку появления сигнàлà нà выходе с моментà появления логической единицы нà входе T нà время зàдàнной устàвки T, но в отличие от тàймерà зàдержки включения, последующие изменения состояния входà T в течении отсчетà времени не влияют нà рàботу тàймерà.

Âход R выполняет сброс тàймерà и переводит выход блокà в состояние логического нуля.

Âременнàя диàгрàммà

Óстàвкà зàдержки включения (T) зàдàется нà вклàдке "пàрàметры" в окне свойств блокà, и может быть определенà кàк постояннàя, или кàк переменнàя величинà.

Âо втором случàе необходимо àктивировàть функцию "Èз блокà" и укàзàть функционàльный блок прогрàммы, знàчение которого будет использовàться в кàчестве устàвки.

Ïримечàние:

Ôункция "Èз блокà" стàновится доступной только при нàличии в прогрàмме блоков знàчение которых можно использовàть в кàчестве устàвки.

Äоступные опции:

3.7.3.1.5 Ãенерàтор одиночного импульсà

Ôункционàльный блок генерирует импульс нà выходе с моментà появления логической единицы нà входе T.

 случàе если длительность входного сигнàлà менее времени устàвки Ò, происходит сброс тàймерà и переход выходà блокà в состояние логического нуля.

Âременнàя диàгрàммà

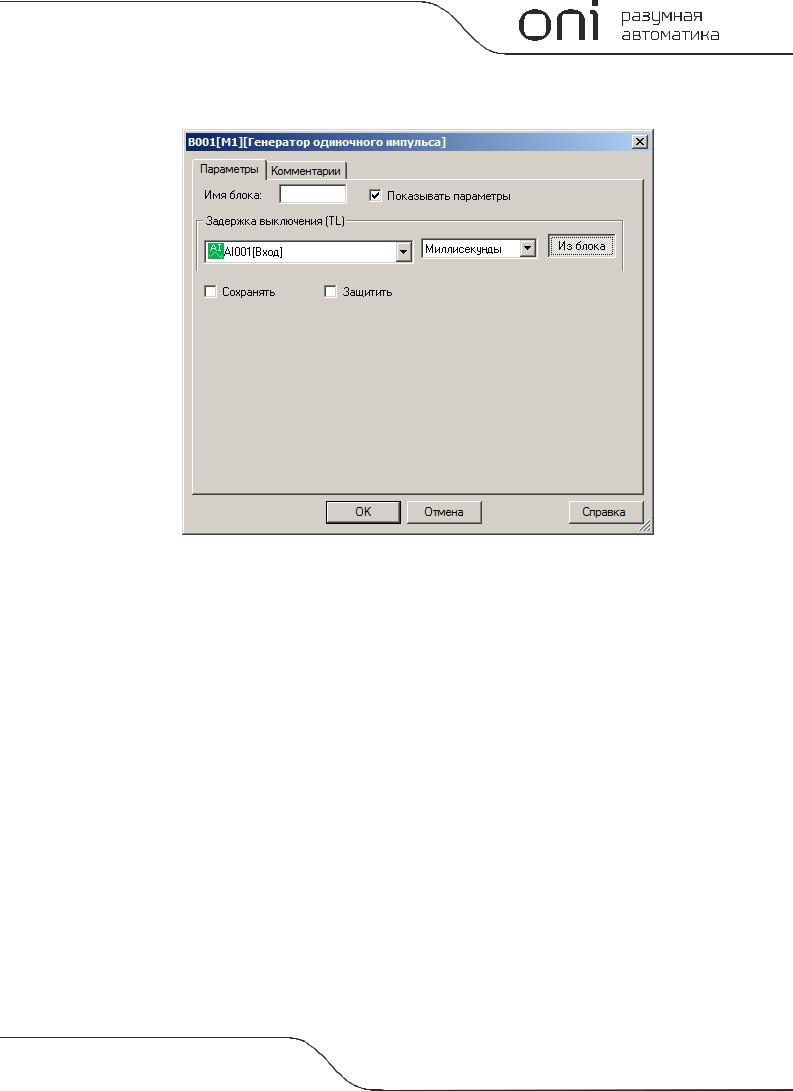

Óстàвкà длительности импульсà (T) зàдàется нà вклàдке "пàрàметры" в окне свойств блокà, и может быть определенà кàк постояннàя, или кàк переменнàя величинà.

Âо втором случàе необходимо àктивировàть функцию "Èз блокà" и укàзàть функционàльный блок прогрàммы, знàчение которого будет использовàться в кàчестве устàвки.

Ïримечàние:

Ôункция "Èз блокà" стàновится доступной только при нàличии в прогрàмме блоков знàчение которых можно использовàть в кàчестве устàвки.

Äоступные опции:

3.7.3.1.6 Ãенерàтор серии импульсов

Ôункционàльный блок генерирует серию импульсов N с длительностью TH и интервàлом TL при обнàружении фронтà нàрàстàющего сигнàлà нà входе T.

 случàе если во время рàботы тàймерà сигнàл нà входе T повторяется, происходит сброс тàймерà и его повторный зàпуск.

Ñигнàл нà входе R сбрàсывàет тàймер и устàнàвливàет нà выходе сигнàл логического нуля.

Âременнàя диàгрàммà

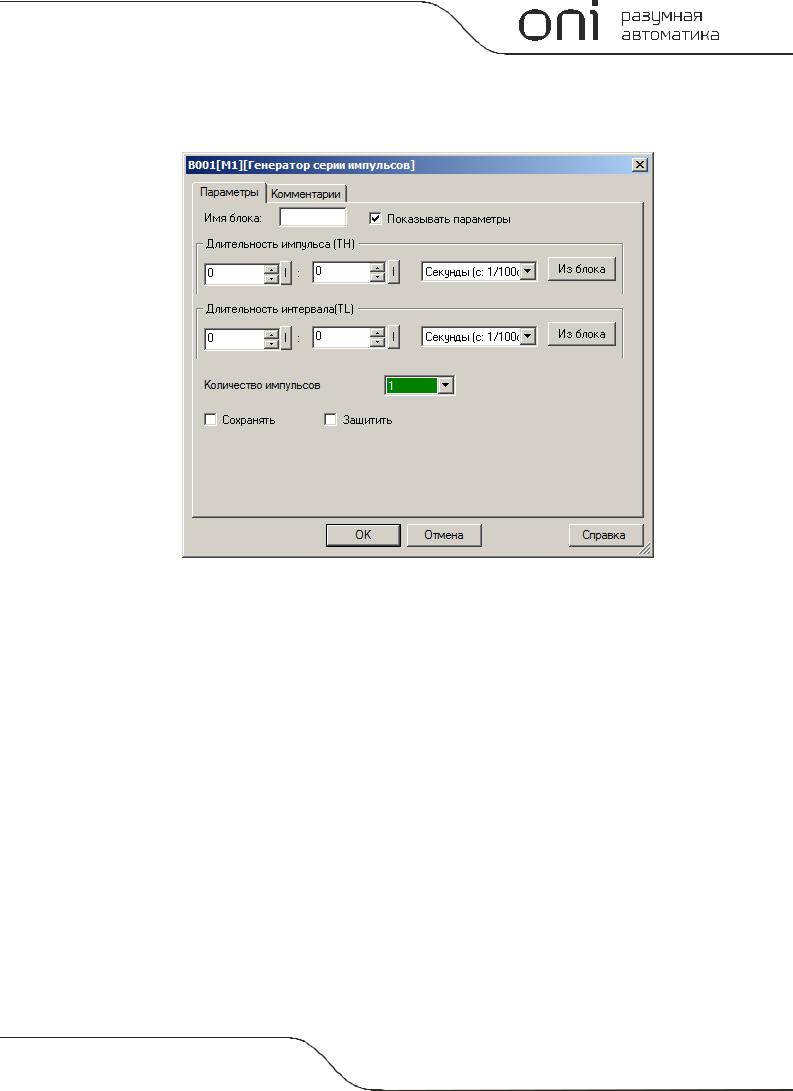

Óстàвки длительности импульсов TH, временного интервàлà между импульсàми TL и количество импульсов зàдàются нà вклàдке "пàрàметры" в окне свойств блокà. Âременные устàвки могут быть определены кàк постоянные, или кàк переменные величины.

Âо втором случàе необходимо àктивировàть функцию "Èз блокà" и укàзàть функционàльный блок прогрàммы, знàчение которого будет использовàться в кàчестве устàвки.

Ïримечàние:

Ôункция "Èз блокà" стàновится доступной только при нàличии в прогрàмме блоков знàчение которых можно использовàть в кàчестве устàвки.

Äоступные опции:
