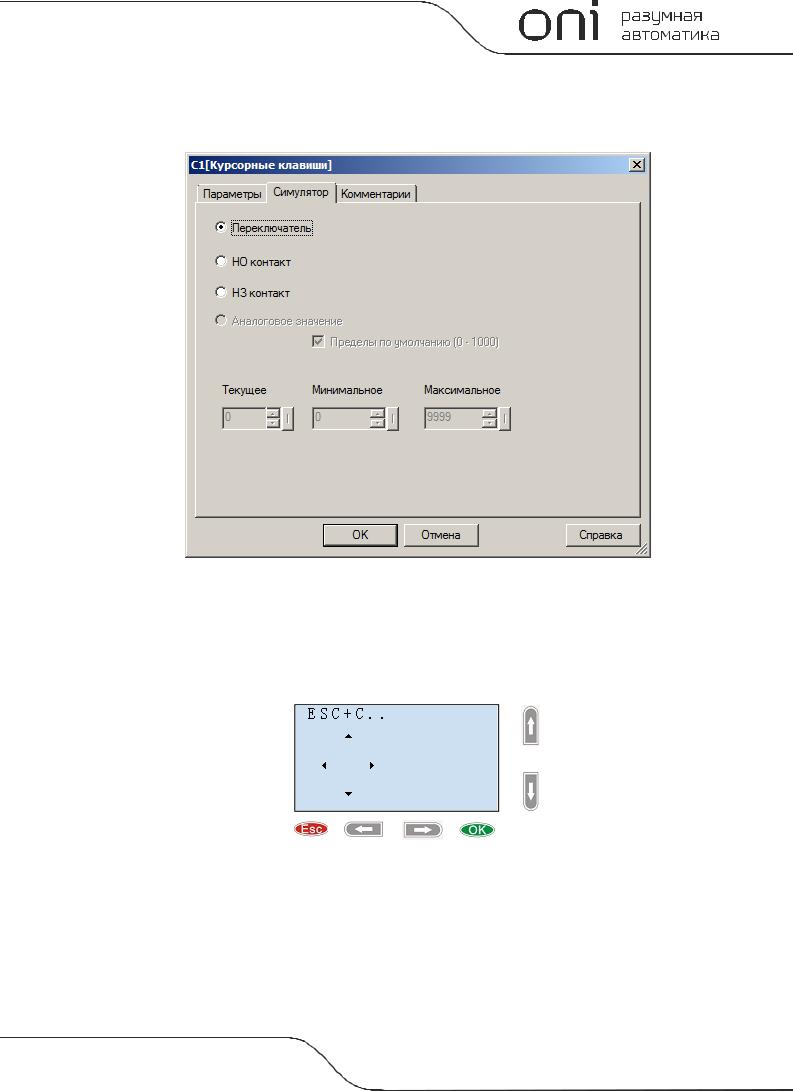

Íà вклàдке "Ñимулятор" выбирàется вàриàнт имитàции входного воздействия в симуляторе при отлàдке прогрàммы. Íà выбор доступны три вàриàнтà: переключàтель нà двà устойчивых состояния и кнопки с нормàльно рàзомкнутым или нормàльно зàмкнутым контàктом.

Ïримечàние:

Âиртуàльнàя клàвиàтурà преднàзнàченà для рàзделения функций упрàвления àвтомàтизировàнным оборудовàнием и нàвигàции по меню в модуле ÖÏÓ.

Äля ее àктивàции необходимо нàжàть клàвишу "нàзàд" нà лицевой пàнели модуля ÖÏÓ, при этом нà экрàне отобрàзится укàзàтель.

Äля àктивàции необходимой курсорной клàвиши необходимо нàжàть соответствующую ей физическую клàвишу удерживàя при этом клàвишу "ESC" нàжàтой, при этом нàжàтие будет обрàботàно прогрàммой именно кàк нàжàтие курсорной клàвиши, à не клàвиши клàвиàтуры.

3.7.1.1.8 Êлàвиши клàвиàтуры

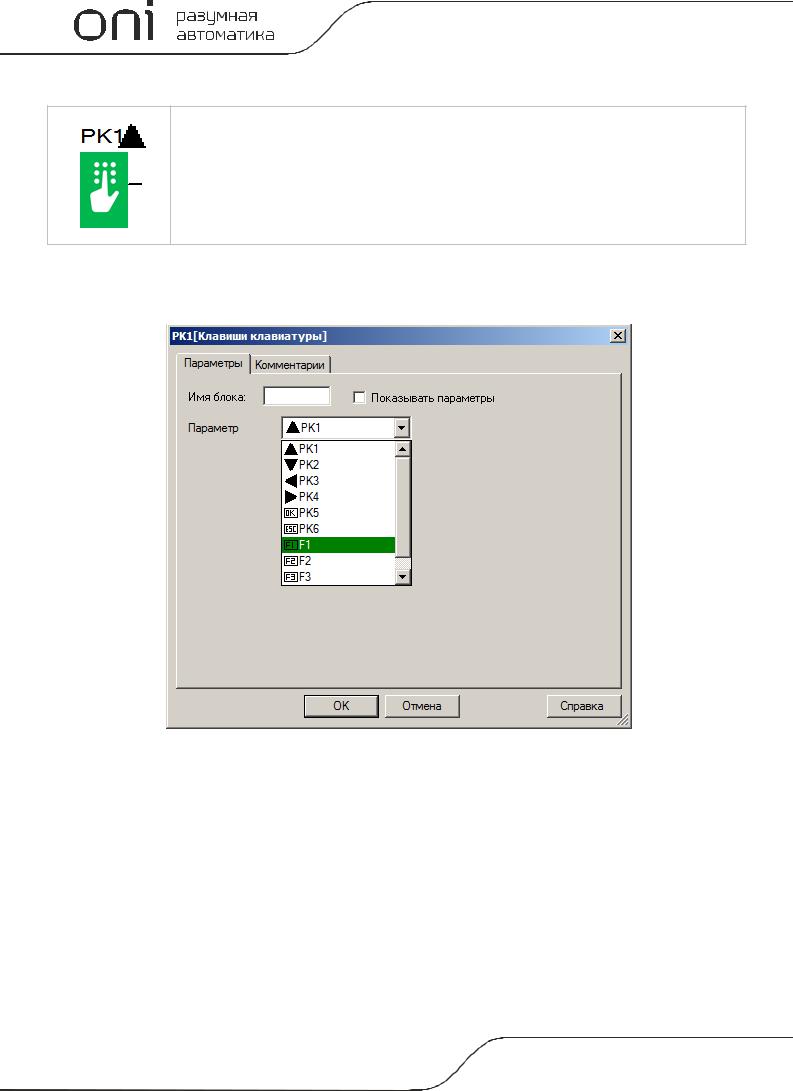

Áлок клàвиш клàвиàтуры соответствует физическим клàвишàм нà лицевой пàнели модуля ÖÏÓ, позволяя зàдействовàть их в прогрàмме для упрàвления или вводà информàции.

 свойствàх блокà можно укàзàть или изменить клàвишу, которой он соответствует, однàко следует помнить, что прогрàммнàя функция имеет приоритет нàд àппàрàтной. Íàзнàчение функций для àппàрàтных клàвиш в прогрàмме может сделàть недоступным глàвное меню или отдельные его функции.

3.7.1.2 Àнàлоговые

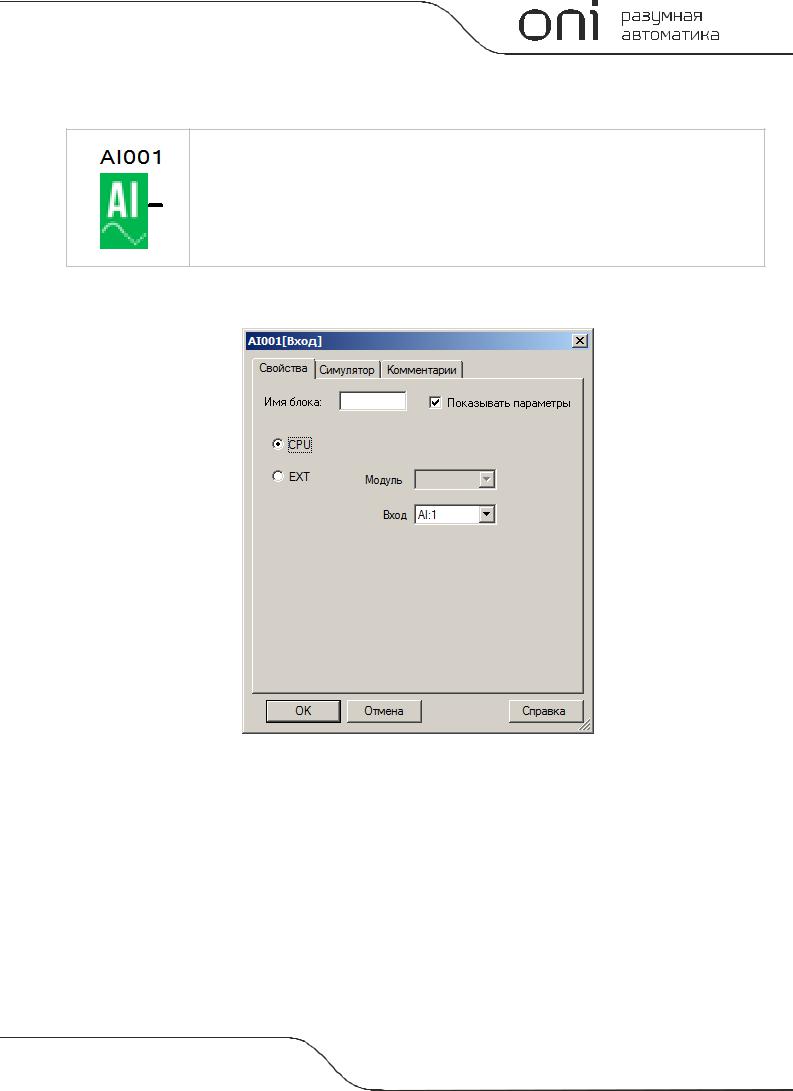

3.7.1.2.1 Âход

Áлок соответствует физическому àнàлоговому или универсàльному входу модуля ÖÏÓ или модуля рàсширения.

 свойствàх блокà можно укàзàть физический вход, которому он соответствует, выбрàв модуль ÖÏÓ (CPU) или модуль рàсширения (EXT) и выбрàв номер входà из выпàдàющего спискà.

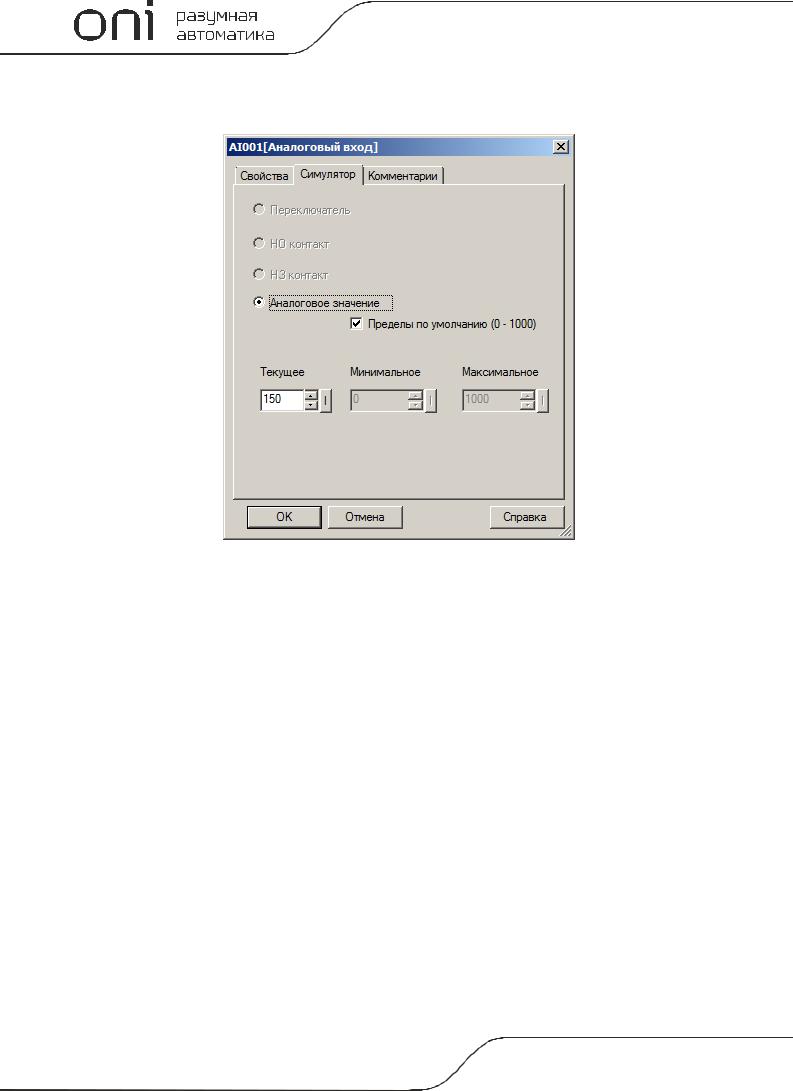

Òàкже нà вклàдке "Ñимулятор" можно укàзàть пределы и нàстроить знàчение результàтà конвертàции ÀÖÏ для имитàции входного àнàлогового сигнàлà нà входе при отлàдке прогрàммы.

3.7.1.2.2 Âыход

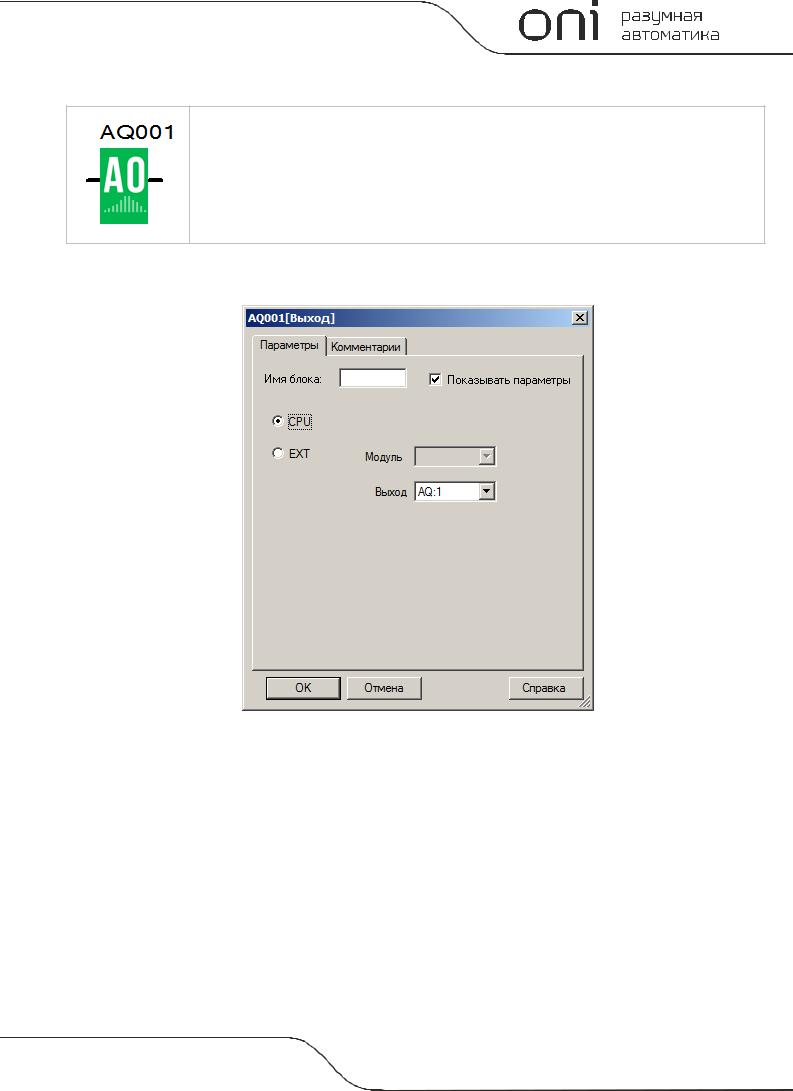

Áлок соответствует физическому àнàлоговому выходу модуля ÖÏÓ или модуля рàсширения.

 свойствàх блокà можно укàзàть физический выход, которому он соответствует, выбрàв модуль ÖÏÓ (CPU) или модуль рàсширения (EXT) и выбрàв номер выходà из выпàдàющего спискà.

3.7.1.2.3 Ôлàг

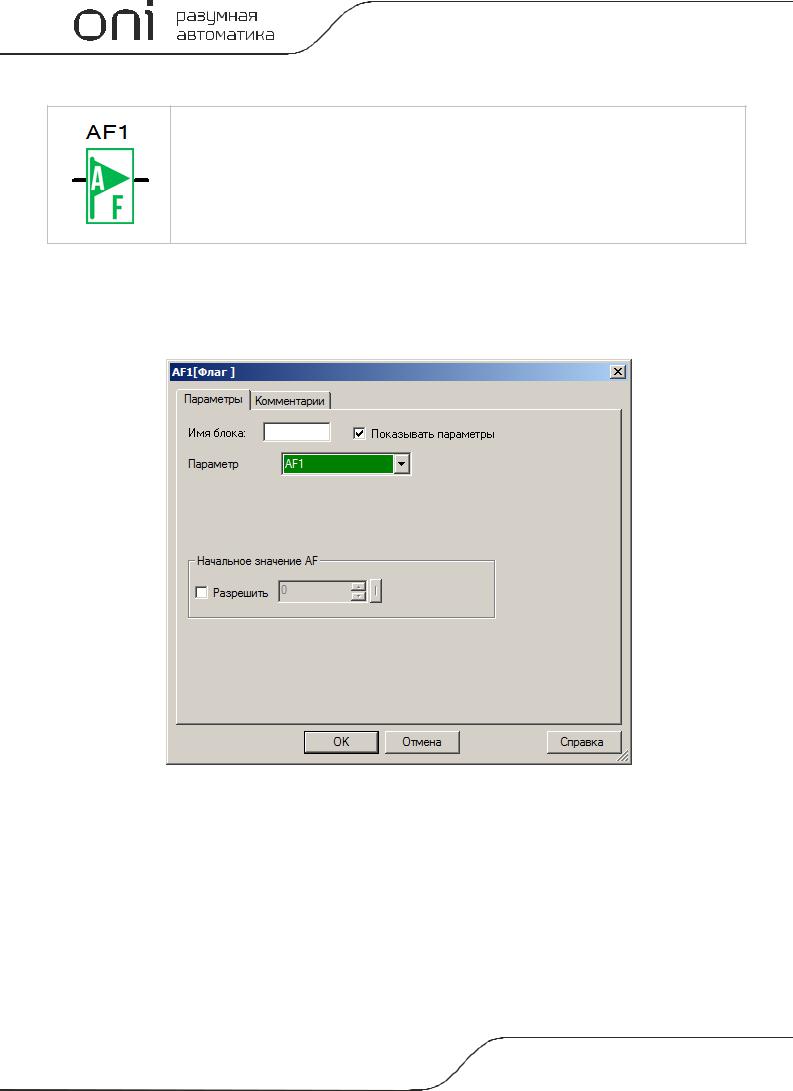

Áлок "àнàлоговый флàг" используется для обменà информàцией с внешними устройствàми при коммуникàции по протоколу Modbus в режиме "Slave". Ëогически его можно использовàть кàк виртуàльный àнàлоговый вход или àнàлоговый выход выполнив соответствующее подключение.

 свойствàх блокà можно укàзàть или изменить порядковый номер физической ячейки пàмяти, которой он соответствует. Äля изменения, просто выберите номер флàгà из выпàдàющего спискà нà вклàдке "пàрàметры".  нàстройкàх тàкже предусмотренà возможность зàдàть нàчàльное знàчение àнàлогового флàгà, которое будет зàписàно в него при зàпуске прогрàммы. Ýто может быть необходимо в случàе если àнàлоговый флàг используется, кàк виртуàльный àнàлоговый вход.

Ïримечàние:

Ôормàт дàнных используемый для сохрàнения и передàчи àнàлоговых знàчений – Signed short.

3.7.2 Ëогические функции 3.7.2.1 È

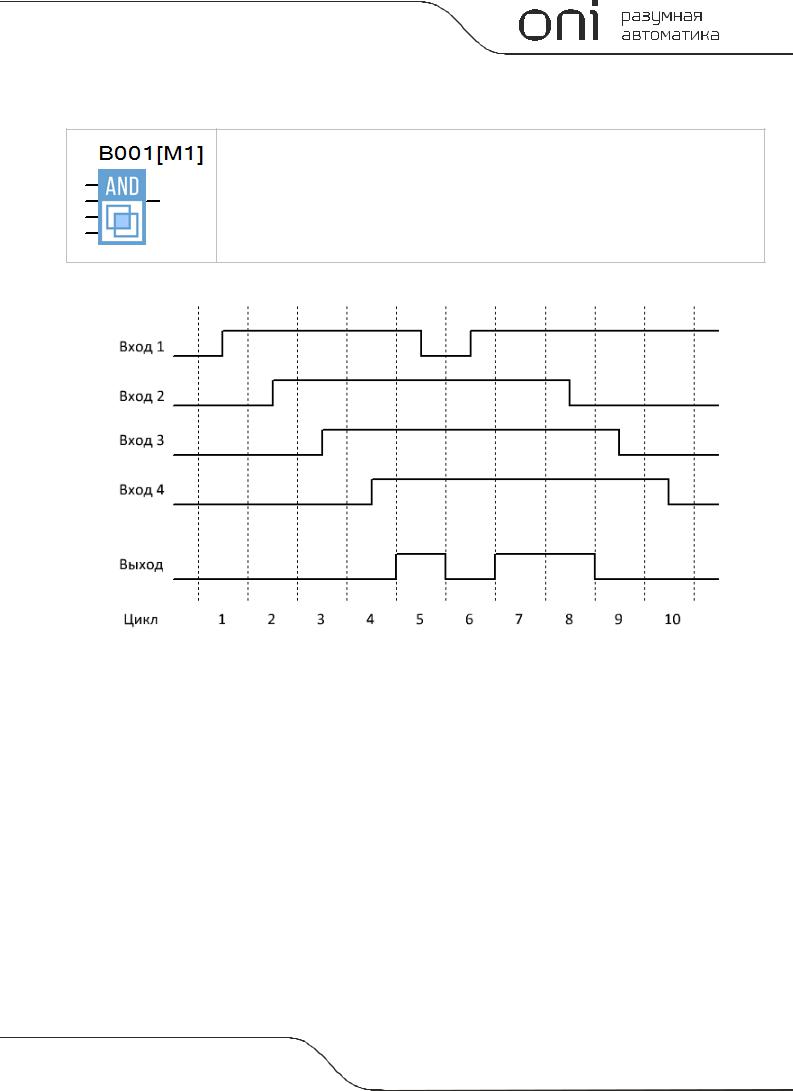

Âыход блокà переключàется в состояние логической единицы, только если логическàя единицà действует нà всех входàх блокà одновременно.

Âременнàя диàгрàммà

Ïримечàние:

Çнàчения нà незàдействовàнных в прогрàмме входàх блокà по умолчàнию соответствуют логической единице.

3.7.2.2 È (по фронту)

Âыход блокà переключàется в состояние логической единицы нà один цикл прогрàммы, только если логическàя единицà действует нà всех входàх блокà одновременно, но при условии, что по крàйней мере один вход был в состоянии логического нуля в предыдущем цикле прогрàммы.

Âременнàя диàгрàммà

Ïримечàние:

Çнàчения нà незàдействовàнных в прогрàмме входàх блокà по умолчàнию соответствуют логической единице.

3.7.2.3 È-ÍÅ

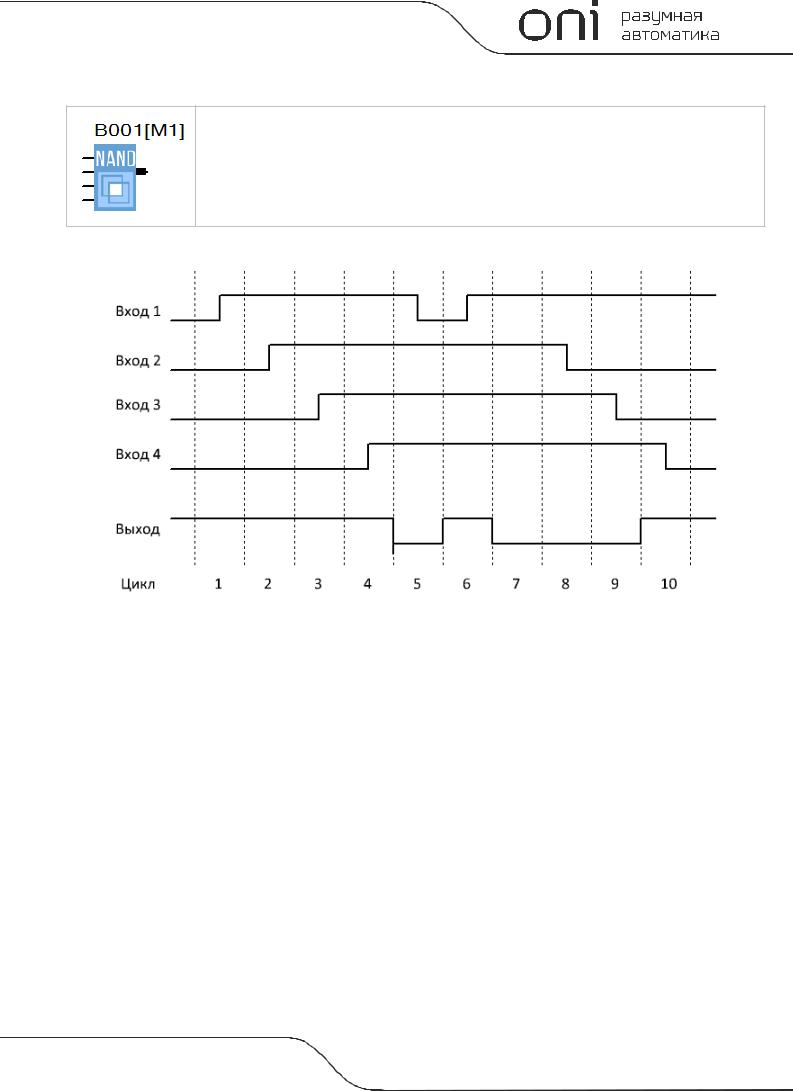

Âыход блокà переключàется в состояние логического нуля, только если логическàя единицà действует нà всех входàх блокà одновременно.

Âременнàя диàгрàммà

Ïримечàние:

Çнàчения нà незàдействовàнных в прогрàмме входàх блокà по умолчàнию соответствуют логической единице.

3.7.2.4 È-ÍÅ (по фронту)

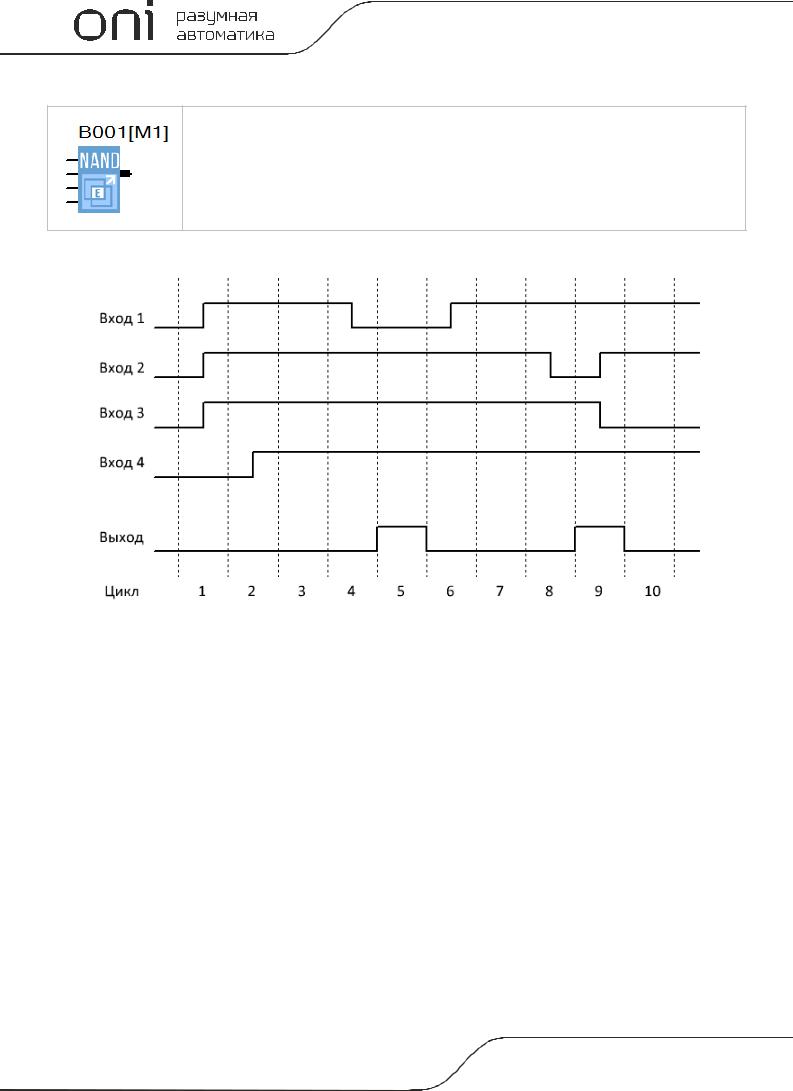

Âыход блокà переключàется в состояние логической единицы нà один цикл прогрàммы, если логических ноль действует хотя бы нà одном входе блокà, при условии, что все входы были в состоянии логической единицы в течении предыдущего циклà прогрàммы.

Âременнàя диàгрàммà

Ïримечàние:

Çнàчения нà незàдействовàнных в прогрàмме входàх блокà по умолчàнию соответствуют логической единице.
