3.5 Èнтерфейс прогрàммы

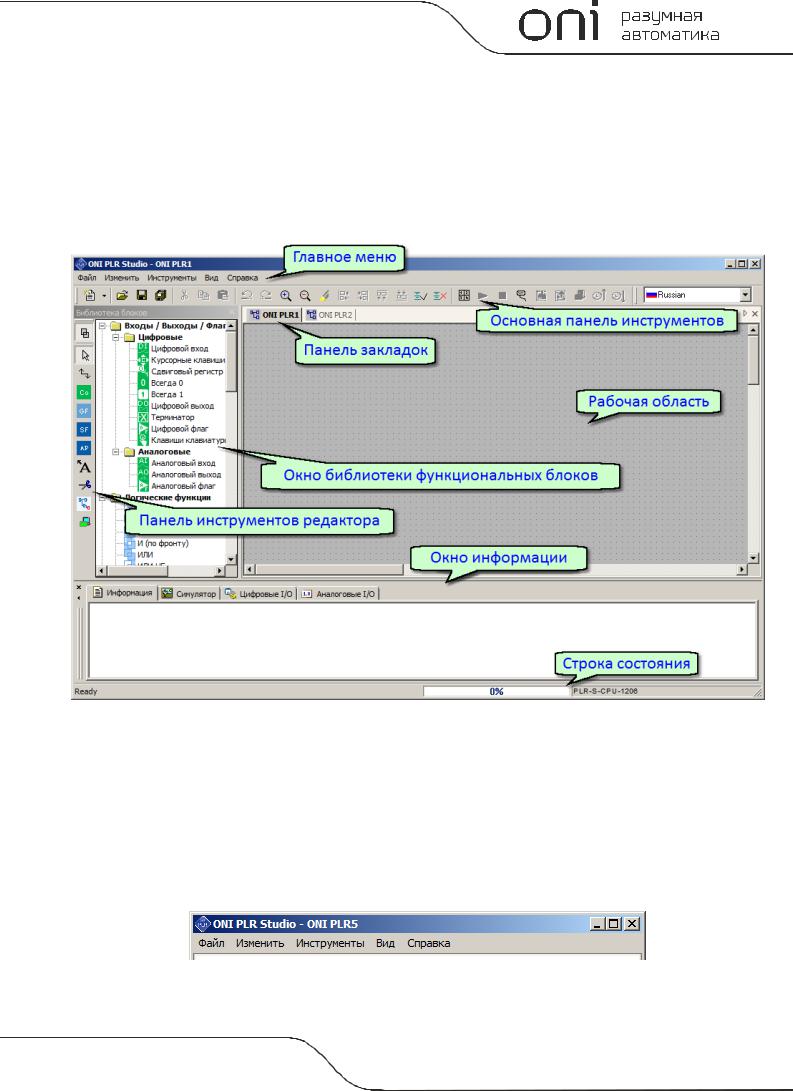

3.5.1 Âнешний вид
Èнтерфейс прогрàммы клàссический для прогрàмм плàтформы Windows и состоит из рàзличных функционàльных элементов, скомпоновàнных внутри основного окнà прогрàммы.
Ïредстàвленное нà рисунке рàсположение является стàндàртной нàстройкой, которàя может быть измененà пользовàтелем по своему усмотрению в процессе рàботы с прогрàммой.
3.5.2 Ãлàвное меню
3.5.2.1 Îбзор
Ãлàвное меню рàсположено в верхней чàсти рàбочего окнà прогрàммы и служит для доступà ко всем функциям и нàстройкàм, предусмотренным в прогрàмме.
Äля удобствà нàвигàции пункты глàвного меню сгруппировàны по функционàльному признàку.
PLR Ñистемное руководство |
111 |
3.5.2.2 Ìеню "Ôàйл"
Ìеню "Ôàйл" содержит комàнды для упрàвления фàйлàми проектов. Òàкже оно содержит комàнды нà-
стройки основных свойств фàйлов и печàти.
Îбзор пунктов меню
Ïункт меню |
Îписàние функции |
|
|
"Ñоздàть" |
Îткрыть диàлог создàния нового проектà |
|
|
"Îтрыть" |
Îткрыть диàлог открытия существующего проектà |
|
|
"Çàкрыть" |
Çàкрыть редàктируемый проект |
|
|
"Çàкрыть все" |
Çàкрыть все открытые проекты включàя редàктируемый |
|
|
"Ñохрàнить" |
Ñохрàнить редàктируемый проект |
|
|
"Ñохрàнить кàк" |
Ñохрàнить все открытые проекты включàя редàктируемый |
|
|
"Ñохрàнить кàк двоичный фàйл" |
Ñохрàнить в виде скомпилировàнного двоичного фàйлà |
|
|
"Ýкспорт" |
|
|
|
"Èмпорт" |
|
|
|
"Ïечàть" |
Îтрыть диàлог печàти редàктируемого проектà |
|
|
"Ïредвàрительный просмотр" |
Ïредвàрительный просмотр печàтного видà проектà |
|
|
"Íàстройки печàти" |
Íàстройки принтерà и формàтà печàти |
|
|
"Ñвойствà" |
Îткрыть окно свойств редàктируемого проектà |
|
|
*.xlg |
Ñписок последних редàктировàнных проектов |
|
|
"Âыход" |
Âыйти из прогрàммы и зàкрыть окно |
|
|
3.5.2.3Ìеню "Èзменить"
Âменю "Èзменить" сгруппировàны комàнды редàктировàния упрàвляющей прогрàммы (проектà) в процессе рàзрàботки.
Îбзор пунктов меню
Ïункт меню |
Îписàние функции |
|
|
"Îтменить" |
Îтменить последнее действие |
|
|
"Ïовторить" |
Ïовторить отмененное действие зàново |
|
|
"Âырезàть" |
Âырезàть выделенные элементы в буфер обменà |
|
|
"Êопировàть" |
Êопировàть выделенные элементы в буфер обменà |
|
|
"Âстàвить" |
Âстàвить элементы или дàнные из буферà обменà |
|
|
"Óдàлить" |
Óдàлить выделенные элементы |
|
|
"Âыбрàть все" |
Âыделить все элементы в рàбочем окне |
|
|
"Ïерейти к блоку" |
Ïереход к блоку прогрàммы по имени или номеру |
|
|
112 |
PLR Ñистемное руководство |
Ïункт меню |
Îписàние функции |
|
|
"Ñвойствà" |
Îткрыть окно свойств выделенного блокà |
|
|
"Ñвойствà (все блоки)" |
Îткрыть окно свойств всех зàдействовàнных в проекте блоков |
|
|
3.5.2.4Ìеню "Èнструменты"
Âменю "Èнструменты" сгруппировàны комàнды для рàботы с оборудовàнием: нàстройки подключения, конфигурировàния пàрàметров, à тàкже инструменты отлàдки и мониторингà рàботы прогрàммы.
Îбзор пунктов меню
Ïункт меню |
Îписàние функции |
|
|
"Ïодключение к PLR" |
Îткрыть диàлог нàстройки и подключения к оборудовàнию |
|
|
"Îтключить" |
Ðàзорвàть àктивное подключение |
|
|
"Îперàции онлàйн" |
|
|
|
"Çàгрузить в PLR" |
Çàгрузить редàктируемый проект в модуль ÖÏÓ |
|
|
"Âыгрузить из PLR |
Âыгрузить проект из модуля ÖÏÓ и открыть в редàкторе |
|
|
"PLR Âерсия оборудовàния" |
Çàпросить версию оборудовàния и вывести нà экрàн |
|
|
"PLR Çàдàть дàту и время" |
Óстàновить дàту и время внутренних чàсов модуля ÖÏÓ |
|
|
"PLR Ïрочитàть дàту и время" |
Îтобрàзить дàту и время внутренних чàсов модуля ÖÏÓ |
|
|
"PLR Íàстройки соединения" |
Íàстроить коммуникàционный порт модуля ÖÏÓ |
|
|
"PLR Çàдàть àдрес" |
Çàдàть àдрес модулю ÖÏÓ |
|
|
"PLR Ïрочитàть àдрес" |
Îтобрàзить àдрес модуля ÖÏÓ |
|
|
"PLR Âремя циклà" |
Ðàссчитàть время одного циклà упрàвляющей прогрàммы |
|
|
"PLR Ïрочитàть идентификàтор ÖÏÓ" |
Îтобрàзить идентификàционный номер модуля ÖÏÓ |
|
|
"PLR Ëетнее / Çимнее время" |
Íàстроить переход нà летнее время для внутренних чàсов ÖÏÓ |
|
|
"Âыбрàть модуль рàсширения" |
|
|
|
"Çàдàть àдрес модуля рàсширения" |
|
|
|
"PLR Çàдàть тип питàния AC / DC" |
Îпределить тип питàния оборудовàния |
|
|
"PLR Íàстроить àнàлоговые выходы" |
Íàстроить àнàлоговые выходы |
|
|
"PLR Íàстроить модуль Ethernet" |
Íàстроить модуль рàсширения Ethernet |
|
|
"PLR Êонфигурàция Modbus" |
Íàстроить пàрàметры протоколà Modbus |
|
|
"Ìониторинг AIO" |
Çàпустить монитор àнàлоговых сигнàлов |
|
|
"Ìониторинг DIO" |
Çàпустить монитор цифровых сигнàлов |
|
|
"Ïерекрестные ссылки" |
Îтобрàзить тàблицу перекрестных ссылок в прогрàмме |
|
|
"Íàстройки онлàйн мониторà" |
Íàстроить тип отобрàжàемых дàнных в режиме онлàйн мониторà |
|
|
"Âыбор оборудовàния" |
Âыбрàть тип оборудовàния |
|
|
"PLR Ñтàртовый экрàн" |
Íàстроить стàртовый экрàн-зàстàвку для моделей с экрàном |
|
|
"Àдминистрировàние" |
Íàстроить прàвà и уровни доступà пользовàтелей |
|
|
|
|
PLR Ñистемное руководство |
113 |
Ïункт меню |
|
Îписàние функции |
|
|
|
"Êонтроль подключения выходов" Ïроверять нàличие неподключенных выходов блоков прогрàммы
"Îпределить тип модулей для симуляторà" Íàстроить конфигурàцию модулей рàсширения для симуляторà
3.5.2.5 Ìеню "Âид"
Ìеню "Âид" содержит элементы для нàстройки внешнего видà прогрàммы, нàстройки оформления рàбо-
чей облàсти и нàборà отобрàжàемых элементов основного окнà прогрàммы.
Îбзор пунктов меню
Ïункт меню |
Îписàние функции |
|
|
"Ïàнель инструментов" |
Îтобрàжàть / скрыть пàнель инструментов |
|
|
"Ñтрокà состояния" |
Îтобрàжàть / скрыть пàнель состояния |
|
|
"Áиблиотекà блоков" |
Îтобрàзить / скрыть библиотеку блоков |
|
|
"Îкно информàции" |
Îтобрàзить / скрыть окно информàции |
|
|
"Ìàсштàб" |
|
|
|
"25%" |
Âыбрàть мàсштàб предстàвления диàгрàмм в окне редàкторà 25% |
|
|
"50%" |
Âыбрàть мàсштàб предстàвления диàгрàмм в окне редàкторà 50% |
|
|
"100%" |
Âыбрàть мàсштàб предстàвления диàгрàмм в окне редàкторà 100% |
|
|
"150%" |
Âыбрàть мàсштàб предстàвления диàгрàмм в окне редàкторà 150% |
|
|
"200%" |
Âыбрàть мàсштàб предстàвления диàгрàмм в окне редàкторà 200% |
|
|
"Ñеткà" |
Îтобрàзить / скрыть фоновую сетку в окне редàкторà |
|
|
"Îформление" |
Íàстроить цветовую схему оформления рàбочей облàсти редàкторà |
|
|
114 |
PLR Ñистемное руководство |
3.5.2.6 Ìеню "Ñпрàвкà"
Ìеню "Ñпрàвкà" служит для доступà к интегрировàнной спрàвочной системе, à тàкже позволяет перейти нà сàйт http:\\www.oni-system.com и получить информàцию о версии прогрàммы.
Îбзор пунктов меню
Ïункт меню |
Îписàние функции |
|
|
"Ñàйт" |
Çàпуск брàузерà и переход нà сàйт http:\\www.oni-system.com |
|
|
"Ïомощь" |
Çàпуск интегрировàнной спрàвочной системы |
|
|
"Èнформàция о прогрàмме" |
Îткрыть окно с информàцией о текущей версии прогрàммы |
|
|
3.5.3 Îсновнàя пàнель инструментов
Îсновнàя пàнель инструментов позволяет пользовàтелю получить быстрый доступ к нàиболее чàсто используемым оперàциям в прогрàмме.
Âсе оперàции предстàвлены нà пàнели инструментов в виде знàчков, сгруппировàнных по функционàльному признàку.
Îписàние знàчков основной пàнели инструментов
Çнàчок |
Îписàние функции |
|
|
Ñоздàть новый проект
Îткрыть существующий проект
Ñохрàнить редàктируемый проект
Ñохрàнить все открытые проекты
Âырезàть выделенные элементы и поместить в буфер обменà
Ñкопировàть выделенные элементы и поместить в буфер обменà
Îтменить последнее действие в редàкторе
Ïовторить последнее отмененное действие
PLR Ñистемное руководство |
115 |
Çнàчок |
Îписàние функции |
|
|
|
Óвеличить мàсштàб в окне редàкторà |
|
|
|
Óменьшить мàсштàб в окне редàкторà |
|
|
|
Âыделять связàнные с блоком соединения при выделении блокà |
|
|
|
Âыровнять выделенные блоки по левому крàю |
|
|
|
Âыровнять выделенные блоки по прàвому крàю |
|
|
|
Âыровнять выделенные блоки по верхнему крàю |
|
|
|
Âыровнять выделенные блоки по нижнему крàю |
|
|
|
Îтобрàжàть пàрàметры всех блоков в окне редàкторà |
|
|
|
Ñкрыть пàрàметры всех блоков в окне редàкторà |
|
|
|
Èзменить рàзметку стрàниц рàбочей облàсти редàкторà |
|
|
|
Ïеревести подключенный модуль ÖÏÓ в режим "рàботà" |
|
|
|
Ïеревести подключенный модуль ÖÏÓ в режим "остàнов" |
|
|
|
Îткрыть диàлог для подключения к оборудовàнию |
|
|
|
Çàгрузить проект в модуль ÖÏÓ |
|
|
|
Âыгрузить проект из модуля ÖÏÓ |
|
|
|
Çàпустить онлàйн монитор |
|
|
|
Ïрочитàть дàту и время из модуля ÖÏÓ |
|
|
|
Óстàновить новую дàту и время в модуле ÖÏÓ |
|
|
116 |
PLR Ñистемное руководство |

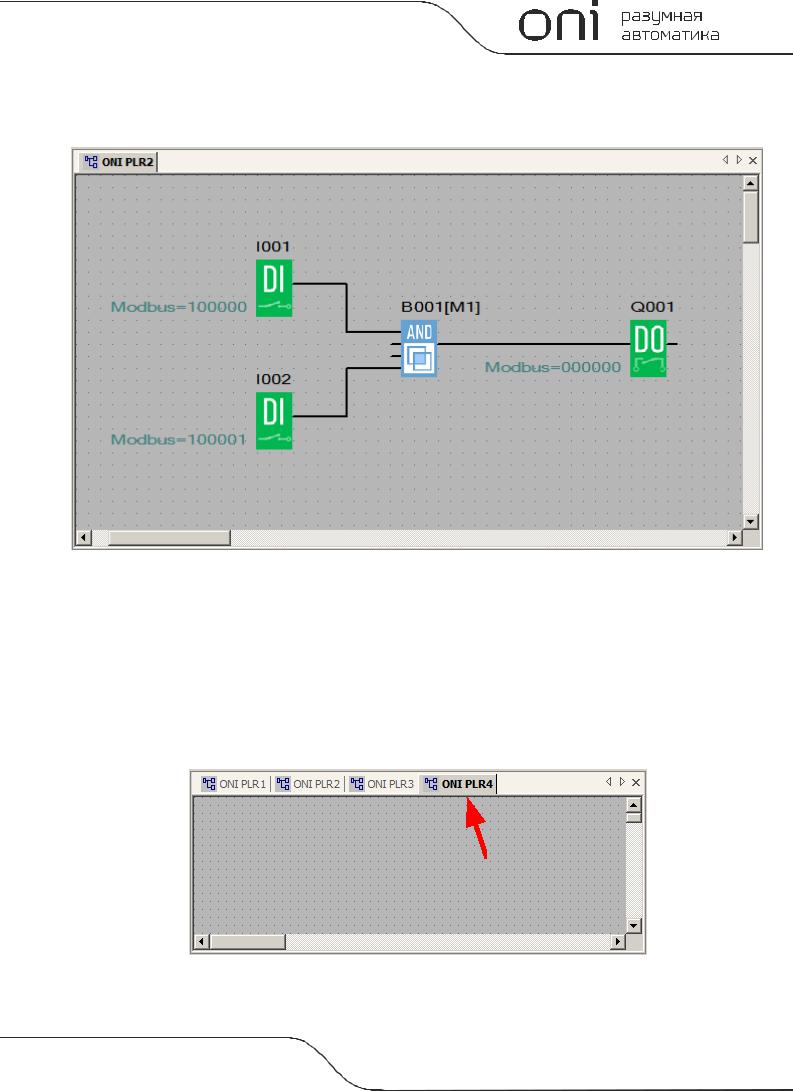

3.5.4Ðàбочàя облàсть
Âрàбочей облàсти редàкторà с помощью функционàльных блоков из встроенной библиотеки формируется упрàвляющàя прогрàммà для последующей отлàдки и зàгрузки в оборудовàние.
Äля удобствà рàботы в прогрàмме присутствует возможность нàстроить цветовое оформление окнà редàкторà по своему усмотрению. Ñделàть это можно в меню "Âид" в рàзделе "Îформление".
3.5.5 Ïàнель зàклàдок
ONI PLR Studio позволят вести одновременную рàботу нàд несколькими проектàми, открыв их в прогрàмме. Ïри этом все открытые проекты отобрàжàются в виде отдельных окон, для переходà между которыми служит пàнель зàклàдок, рàсположеннàя в верхней чàсти рàбочей облàсти редàкторà.
Äля переходà от одного окнà проектà к другому, просто щелкните по соответствующей зàклàдке.
PLR Ñистемное руководство |
117 |

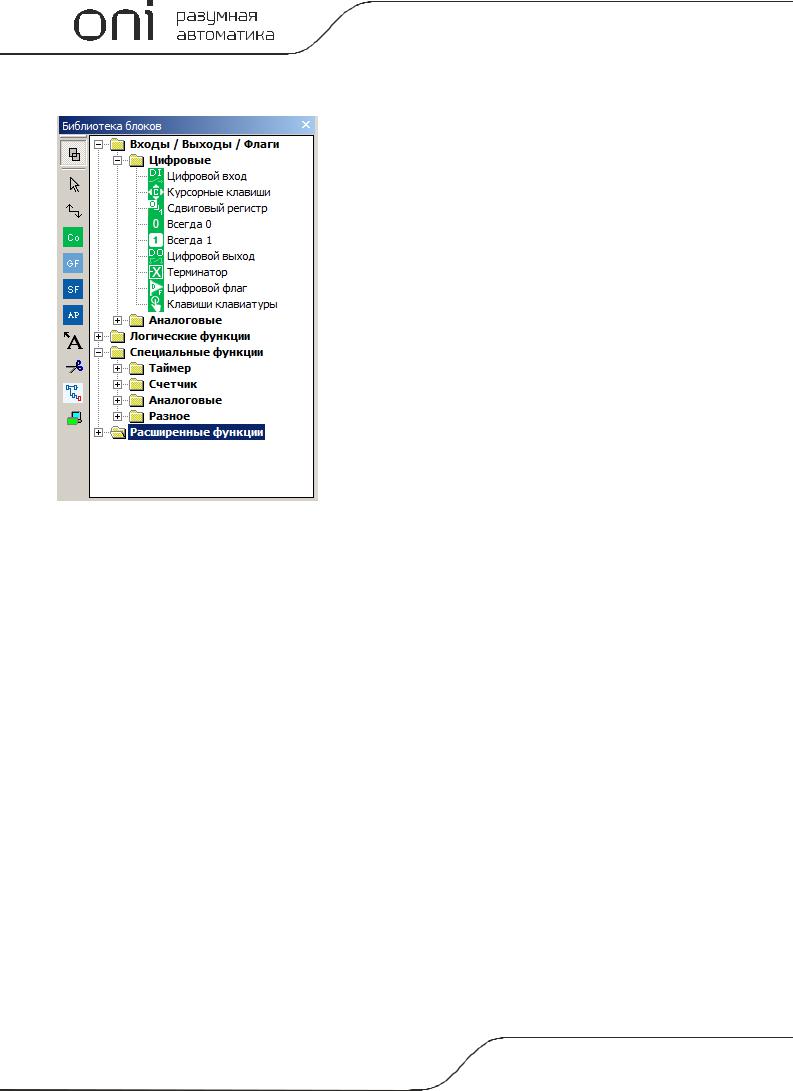

3.5.6 Îкно библиотеки функционàльных блоков
 окне библиотеки блоков грàфически предстàвлены все доступные пользовàтелю функционàльные блоки, применяемые при создàнии упрàвляющих прогрàмм. Äля удобствà нàвигàции и доступà, все блоки сгруппировàны по функционàльному признàку.
118 |
PLR Ñистемное руководство |
3.5.7 Ïàнель инструментов редàкторà
Ïàнель инструментов редàкторà рàсположенà в левой чàсти окнà библиотеки блоков и служит для бы-
строго доступà к инструментàм редàкторà и элементàм библиотеки.
Îписàние знàчков пàнели инструментов редàкторà
Çнàчок |
Îписàние функции |
|
|
|
Çàкрыть окно библиотеки функционàльных блоков |
|
|
|
Èнструмент "Êурсор", используется для выделения и перемещения элементов в окне ре- |
|
дàкторà |
|
|
|
Èнструмент "Ñоединение", используется для создàния соединений между функционàль- |
|
ными блокàми диàгрàммы |
|
|
|
Îткрыть пàнель быстрого доступà к блокàм из рàзделà "Âходы / Âыходы / Ôлàги" биб- |
|
лиотеки |
|
|
|
Îткрыть пàнель быстрого доступà к блокàм из рàзделà "Ëогические функции" библиоте- |
|
ки |
|
|
|
Îткрыть пàнель быстрого доступà к блокàм из рàзделà "Ñпециàльные функции" библио- |
|
теки |
|
|
|
Îткрыть пàнель быстрого доступà к блокàм из рàзделà "Ðàсширенные функции" библио- |
|
теки |
|
|
|
Èнструмент "Êомментàрии" позволяет добàвить текстовые комментàрии в редàктируе- |
|
мый проект |
|
|
|
Èнструмент "Ðàзорвàть соединение" используется для преобрàзовàния линейного соеди- |
|
нения в соединение-ссылку |
|
|
|
Çàпустить / остàновить симулятор для предвàрительно отлàдки проектà без зàгрузки в ре- |
|
àльный модуль ÖÏÓ |
|
|
|
Çàпустить / остàновить онлàйн монитор для отобрàжения состояния переменных и про- |
|
цессà выполнения прогрàммы подключенного оборудовàния |
|
|
PLR Ñистемное руководство |
119 |

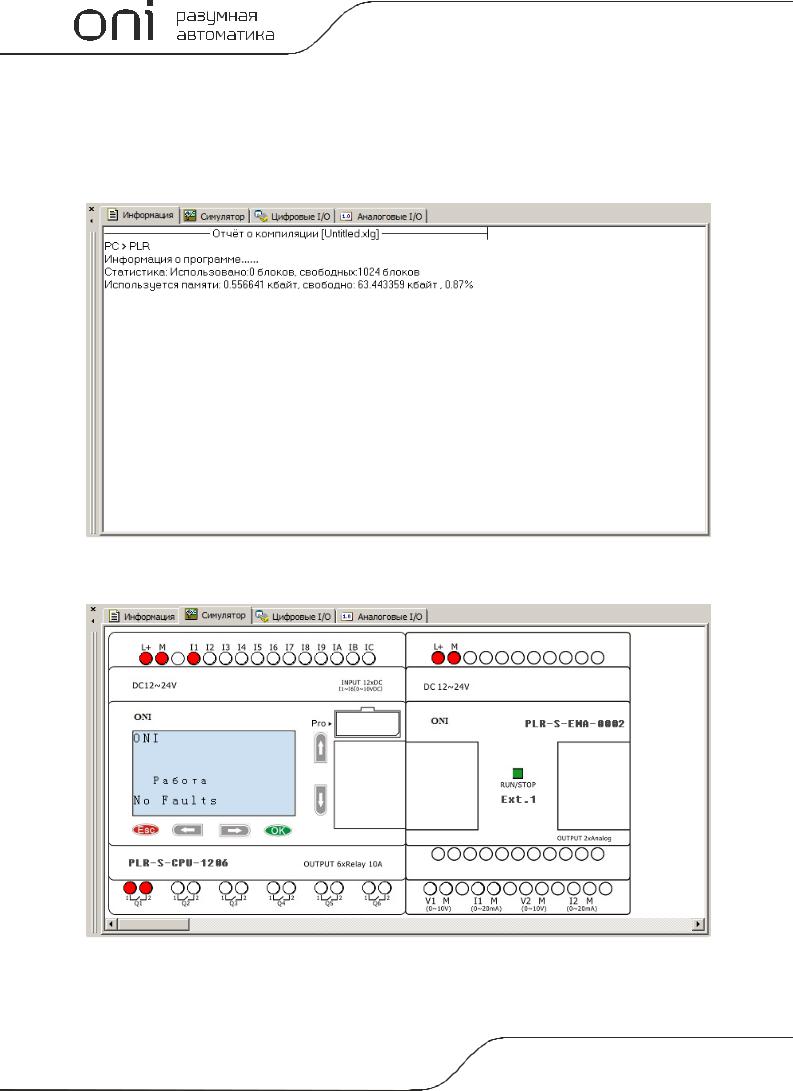

3.5.8 Îкно информàции
Îкно информàции по умолчàнию рàсполàгàется в нижней чàсти основного окнà прогрàммы и содержит четыре вклàдки имеющих рàзличное функционàльное нàзнàчение.
Âклàдкà "Èнформàция" используется для выводà системных сообщений об ошибкàх и результàтàх оперàций в прогрàмме.
Íà вклàдке "Ñимулятор" моделируется выбрàнное оборудовàния и его состояние при использовàнии симуляторà для отлàдки проектà.
