![](/html/92036/2513/html_t6dCOK6cPy.kf7X/htmlconvd-1mnjxd1x1.jpg)
ТЕХНОЛОГИИ
ПРОГРАММИРОВАНИЯ
![](/html/92036/2513/html_t6dCOK6cPy.kf7X/htmlconvd-1mnjxd2x1.jpg)

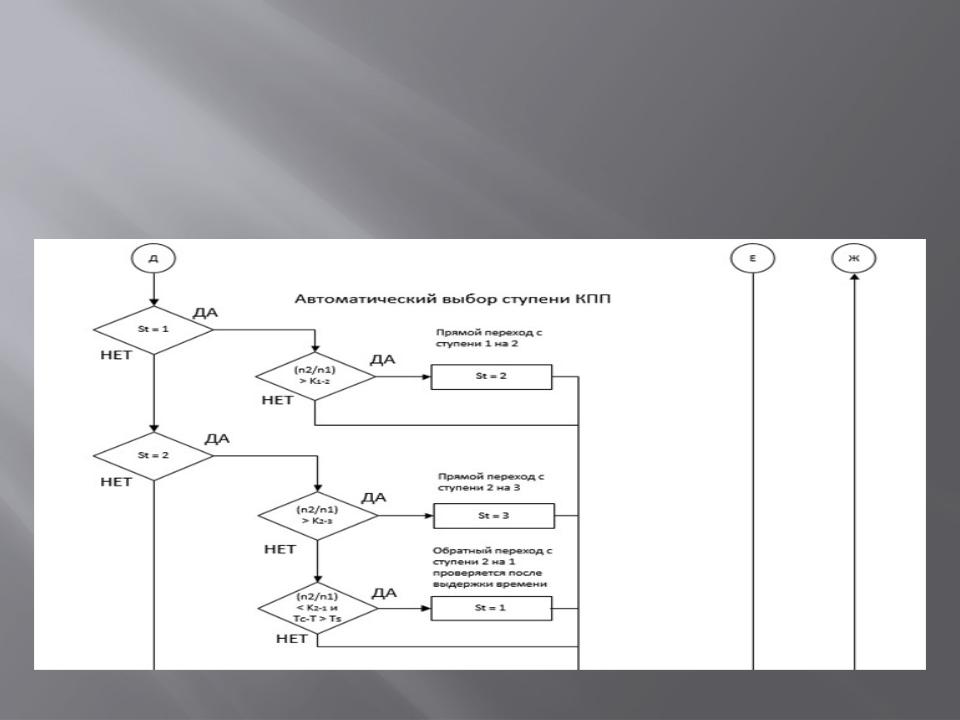

Управляющий граф
Блок схема автоматического переключения КПП
![](/html/92036/2513/html_t6dCOK6cPy.kf7X/htmlconvd-1mnjxd3x1.jpg)
Типы вершин
Функциональнаявершина − имеет один вход и один выход
Предикатная вершина – имеет один вход и два выхода. Функция Р передаёт управление по одной из ветвей в зависимости от значения функции Р, которое может принимать значения true (истина) и false (ложь).
Объединяющая вершина (вершина «слияния») – обеспечивает передачу управления от одного из двух входов к выходу.
![](/html/92036/2513/html_t6dCOK6cPy.kf7X/htmlconvd-1mnjxd4x1.jpg)
Метрика (мера сложности) Холстеда
NUOprtr (Number of Unique Operators) — число уникальных операторов программы, включая символы-разделители, имена процедур и знаки операций (словарь операторов);
NUOprnd (Number of Unique Operands) — число уникальных операндов программы (словарь операндов);
Noprtr (Number of Operators) — общее число операторов в программе;
Noprnd (Number of Operands) — общее число операндов в программе.
![](/html/92036/2513/html_t6dCOK6cPy.kf7X/htmlconvd-1mnjxd5x1.jpg)
Метрики сложности потока управления программы
1 Цикломатическая сложность(метод Мак-Кейба)
V(G)=e — n + 2p, где e — количество дуг, n — количество вершин, p — число компонент связности
2 Цикломатическая сложность(метод Хансена) учет количества операторов
3 метрики Харрисона, Мейджела (учитывают сложность и протяженность)
![](/html/92036/2513/html_t6dCOK6cPy.kf7X/htmlconvd-1mnjxd6x1.jpg)
Функциональная мера программы
Функциональная мера программы — это сумма приведенных сложностей всех вершин управляющего графа
Функциональным отношением называется отношение числа вершин в управляющем графе к его функциональной сложности, причем из числа вершин исключаются терминальные.
Метрика Пивоварского N(G) = v *(G) + СУММАPi
Мера Вудворда
![](/html/92036/2513/html_t6dCOK6cPy.kf7X/htmlconvd-1mnjxd7x1.jpg)
Метрики сложности потока управления данными
Метрика Чепина: все множество переменных, составляющих список ввода-вывода, разбивается на 4 функциональные группы :
1.P — вводимые переменные для расчетов и для обеспечения вывода,
2.M — модифицируемые, или создаваемые внутри программы переменные,
3.C — переменные, участвующие в управлении работой программного модуля (управляющие переменные),
4.T — не используемые в программе («паразитные») переменные.
Числовое вычисление метрики
Q = a1*P + a2*M + a3*C + a4*T,
где a1, a2, a3, a4 — весовые коэффициенты
![](/html/92036/2513/html_t6dCOK6cPy.kf7X/htmlconvd-1mnjxd8x1.jpg)
Метрики сложности потока управления данными
Метрика спена Мера Кафура Мера Овиедо
![](/html/92036/2513/html_t6dCOK6cPy.kf7X/htmlconvd-1mnjxd9x1.jpg)
Метрики сложности потока управления и данных программы
М-Мера Метрика Мак-Клура
Мера Берлингера
![](/html/92036/2513/html_t6dCOK6cPy.kf7X/htmlconvd-1mnjxd10x1.jpg)
Объектно-ориентированные метрики
Метрика Мартина
1. Ca: Центростремительное сцепление. Количество классов вне этой категории, которые зависят от классов внутри этой категории.
2.Ce: Центробежное сцепление. Количество классов внутри этой категории, которые зависят от классов вне этой категории.
3.I: Нестабильность: I = Ce / (Ca+Ce). Эта метрика имеет диапазон значений [0,1].
I = 0 указывает максимально стабильную категорию.
I = 1 указывает максимально не стабильную категорию.
Можно определять метрику, которая измеряет абстрактность (если категория абстрактна, то она достаточно гибкая и может быть легко расширена) категории следующим образом:
A: Абстрактность: A = nA / nAll.
nA — количество_абстрактных_классов_в_категории. nAll — oбщее_количество_классов_в_категории. Значения этой метрики меняются в диапазоне [0,1]. 0 = категория полностью конкретна, 1 = категория полностью абстрактна.
