при возникновении нарушений в ходе работ, угрожающих жизни работающих или целостности оборудования все работы немедленно прекращаются, а люди эвакуируются из опасной зоны;

рабочие места, объекты, проезды в темное время суток должны быть освещены. Кроме рабочего освещения необходимо предусматривать аварийное освещение.

все потенциально опасные места объектов ДНС должны иметь ограждения, закрывающие доступ к ним со всех сторон.

Открывать дверцы заграждений и снимать ограждения следует после полной остановки оборудования или механизма.

Пуск оборудования или механизма разрешается только после установки и надежного закрепления всех съемных частей ограждения. Ограждение должно быть быстросъемным и удобным для монтажа;

по окончании ремонтных работ оборудование должно быть опрессовано, испытано на прочность и герметичность и сдано в эксплуатацию по акту;

приемка оборудования из ремонта проводится на основании актов и документации с записью в паспорте оборудования о проделанной работе.

Основные выводы и рекомендации.

На месторождении применяется напорная герметизированная система сбора нефти и газа. Необходимо заменить 100 % трубопроводов на новые. АГЗУ работают в нормальном режиме.

На УПСВ Скворцовская осуществляется разгазирование продукции, и частичное обезвоживание до 30%, далее транспортируется на УПСВ Курманаевская, там продукция обезвоживается до 10%, после на УПН Бобровская.

На УПН производится нефть только 1,2 группы качества ГОСТ Р 51858-2002

Консорциум « Н е д р а »

107

Вода для ППД удовлетворяется нормативным требованиям, и закачивается в систему ППД Скворцовского месторождения.

Произведен расчет одно и двухфахных трубопроводов, согласно которому потери на трение незначительны,

установка дополнительных насосов не требуется.

Произведен расчет отстойника и сепаратора, по результатам которого сепаратор перегружен, отстойник перегружен.

Необходима установка дополнительных аппаратов.

Приведены требования охраны труда на рассмотренных установках и аппаратах.

Список использованной литературы:

1.Журнал «Нефтегазовые технологии»

2.Журнал «Нефтяное хозяйство»

3.www.fips.ru – сайт Федерального Института Промышленной Собственности.

4.Курс лекций и практических занятий по дисциплине «Сбор и подготовка нефти, газа и воды».

5.Поиск исследователей в области нефти и газа vgenergy.ru

6.Технологический регламент УПСВ Скворцовская.

7.Технологический регламент УПСВ Курманаевская.

8.Технологический регламент УПН Бобровская.

Консорциум « Н е д р а »

108

Ингибиторы солеотложения Известен ингибитор карбонатных, сульфатных, железоокисных отложений в системах оборотного водоснабжения,

содержащий оксиэтилидендифосфоновую кислоту (ОЭДФК), лигносульфонаты, цинковый комплекс ОЭДФК, сульфонат порошок - продукт синтеза производства сульфонатов, и воду (1).

Наиболее близким по технической сущности и достигаемому результату является ингибитор коррозии и солеотложения, включающий фосфатный и фосфонатный ингибиторы. Ингибитор содержит, % маc.: фосфатный ингибитор 0,1-70, преимущественно, 5-30, фосфонатный ингибитор 0,1-30,0, преимущественно, 5-20, вода - остальное.

Фосфонатный ингибитор выбран из ряда: оксиэтилидендифосфоновая кислота, нитрилотриметилфосфоновая кислота, аминоалканфосфоновая кислота, алкандифосфоновая кислота с количеством углеродных атомов в алкане от 1 до

6, или их водорастворимые соли.

Фосфатный ингибитор выбран из ряда: полифосфаты натрия, в частности, триполифосфат натрия, гексаметафосфат натрия, пирофосфат натрия.

Кроме того, ингибитор дополнительно содержит водорастворимый полимер с молекулярной массой 3000-20000 в

количестве 1-7% маc. и/или ингибитор ряда азола 3-10% мас. (2).

Известные ингибиторы изготавливают в виде водных растворов, содержащих от 30 до 90% маc. воды, и, в связи с этим, требуют значительного грузооборота, специальной технологии транспортировки и использования по назначению.

У потребителя требуют использования дополнительного оборудования - специальных дозаторов, рассчитанных на малые величины дозирования сильно разбавленных растворов ингибиторов. нефть

Консорциум « Н е д р а »

Макет космического корабля «Восток-1» в павильоне «Космос» на ВДНХ. За ним — цитата К. Э. Циолковского:

«Сначала неизбежно идут: мысль, фантазия, сказка. За ними шествует научный расчёт. И уже в конце концов исполнение венчает мысль»

Консорциум « Н е д р а »

109

Недостатком известных ингибиторов является неудобство в их транспортировке и использовании, обусловленное изготовлением ингибиторов в жидком состоянии - в виде водных растворов.

Исследованиями установлено, что известный ингибитор коррозии и солеотложения (2) не изготавливают в твердом состоянии в виде, например, таблетированных или прессованных таблеток, в связи с тем, что в условиях высокого давления, необходимого для формирования твердой массы ингибитора, не обеспечивается достаточно прочного сцепления частиц компонентов между собой из-за их недостаточного контакта.

Литературный обзор на тему: «Депульсаторы»

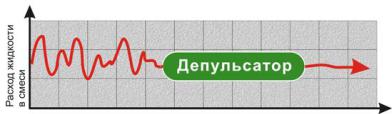

Депульсатор предназначен для сглаживания пульсаций расхода жидкости в условиях пробковой структуры потока газожидкостной смеси.

Область применения нефтедобывающая промышленность:

•На входе в сепарационные установки, используемые в узлах учета расходных параметров продукции скважин

•На входе в измерительные установки, используемые для измерения расходных параметров продукции скважин и газожидкостного потока

•На входе в сепоратор первой ступени сепарации продукции скважин на объектах ёё подготовки

•На входе в мультифазный насос

Принцип работы

Консорциум « Н е д р а »

110

Рабочая среда, имеющая пробковую структуру потока, поступает в депульсатор через входной патрубок. При прохождении рабочей среды через внутренние устройства депульсатора происходит сглаживание пульсаций.

Депульсатор представляет собой сварную неразборную конструкцию и состоит из:

•Корпуса

•Запорной арматуры

•Манометра

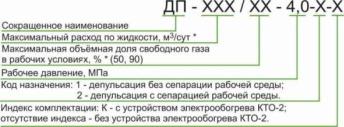

Параметры

Рабочая среда газожидкостная смесь

Температура от -40 до +50 ºС

Консорциум « Н е д р а »

111

Верхнее значение относительной влажности 98% при 25 ºС

Основные параметры

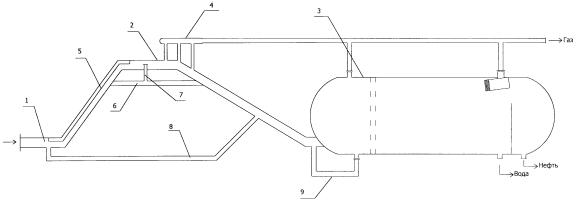

Сепарационная установка включает успокоительный коллектор 1, депульсатор 2, технологическую емкость 3 для разделения газоводонефтяной смеси, трубопроводы для отбора свободной воды 8,9 (см. чертеж), газовый коллектор 4,

разделительную перегородку 5. Установка снабжена также горизонтальной трубной перемычкой 6 с вертикальным газоотводом 7, которая соединяет восходящий и нисходящий трубопроводы депульсатора 2. Разделительная перегородка

5 установлена на восходящем трубопроводе депульсатора с начальным участком в успокоительном коллекторе 1, а

конечным - в горизонтальном трубопроводе депульсатора (см. чертеж).

Консорциум « Н е д р а »

112

Установка работает следующим образом.

Продукция скважин предварительно расслаивается в успокоительном коллекторе 1 на нефть, газ и воду и поступает в восходящий трубопровод депульсаора 2, в котором расположена разделительная перегородка 5 с начальным участком в успокоительном коллекторе 1, а конечным в горизонтальном трубопроводе депульсатора, образующая канал для свободного прохождения газа в горизонтальный трубопровод депульсатора 2 и далее в газовый коллектор 4.

Таким образом происходит разгрузка нефтяного потока по газу.

Часть отделившейся воды отводится из успокоительного коллектора 1 в нисходящий трубопровод депульсатора 2 по нижнему трубопроводу для отбора свободной воды 8 (см. чертеж).

Проходящая через восходящий трубопровод депульсатора 2 часть жидкости перепускается через горизонтальную трубную перемычку 6, соединяющую восходящий и нисходящий трубопроводы депульсатора 2, выделившийся при этом газ, отводится через вертикальный газоотвод 7, выполненный на этой горизонтальной перемычке. Это позволяет разгрузить депульсатор по жидкости и облегчить отделение от вод газа. После депульсатора нефть поступает к технологическую емкость 3, где происходит отделение оставшегося газа. Все компоненты выводятся из технологической емкости.

Таким образом, выполнение сепарационной установки предложенной конструкции позволяет улучшить показатели сепарации нефти, особенно с высоким газосодержанием, повысить эффективность ее работы.

Консорциум « Н е д р а »

113

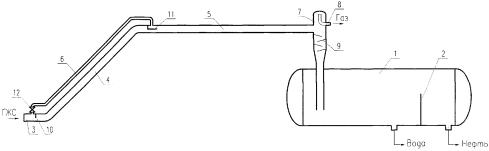

Рис.1.

Продукция скважин - газоводонефтяная смесь с высоким содержанием газа - предварительно расслаивается в успокоительном трубопроводе 3 на газ, нефть и воду, при этом отделенный свободный газ поступает в трубопровод перепуска газа 6 и далее - в горизонтальный трубопровод 5 депульсатора. При этом разделительная перегородка 10

предотвращает унос газа с жидкостью, а разделительный экран 11 способствует дальнейшему перемещению газа по горизонтальному трубопроводу 5 депульсатора, предотвращая его перемешивание с потоком жидкости. Весь поток жидкости равномерным слоем в условиях умеренной турбулизации, обеспечиваемой уклоном горизонтального трубопровода 5 депульсатора, поступает в вертикальную цилиндрическую колонну 7, где происходит отделение и отбор свободного газа по трубопроводу 8, который далее отводится потребителю. Из колонны 7 поток через сливные полки 9

поступает в технологическую емкость 1, где происходит окончательное разделение водонефтяной эмульсии на нефть и воду. При этом отделенная вода стекает в нижнюю часть технологической емкости и выводится из аппарата, нефть через переливную перегородку 2 отводится из емкости. При понижении содержания газа в водогазонефтяной смеси

Консорциум « Н е д р а »

114

гидравлическое сопротивление снижается и это снижение компенсируется частичным прикрытием задвижки 12 для предотвращения попадания жидкости в трубопровод перепуска газа. Кроме того, диаметр трубопровода перепуска газа 6

определяется соотношением гидравлического сопротивления газа в нем и гидростатическим давлением столба жидкости в восходящем трубопроводе депульсатора 4.

Рис.2.
