115

•старший оператор должен сообщить об аварии руководству установки № 2, сменному инженеру ЦПНГ-3 и руководству ЦПНГ-3, старшим операторам установки № 3, ГКС, необходимо будет вызвать дежурный караул пожарной части, газоспасательную службу и отряд по ликвидации аварий и их последствий;

•на территории установки прекратить производство огневых работ, удалить с территории лиц не занятых в ликвидации порыва и работников сторонних организаций, организовать встречу и сопровождение отряда по ликвидации аварий и их последствий до места аварии;

•необходимо отсечь задвижками аварийный участок трубопровода, установить заглушки с записью в журнале установки и снятия заглушек;

•закрыть задвижки на входе в сепараторы, а также на линиях выхода газа и жидкости из данных сепараторов, отсечь задвижками насосные агрегаты на их приеме и выкиде, прекратить подачу деэмульгатора в сырую нефть путем закрытия соответствующих задвижек;

•установить на место порыва временный хомут для предотвращения утечки;

•принять меры по предотвращению разлива или утечек продукции;

•освободить трубопровод от жидкости путем продувки в передвижную емкость (автоцистерну) или в специально созданный амбар (яму) с последующей уборкой жидкости;

•организовать уборку загрязненного участка;

•приступить к ремонту трубопровода, предварительно промыв и про-парив его перед сварочными работами;

•произвести опрессовку отремонтированного участка трубопровода и пустить его в работу.

Нарушение герметичности емкостного оборудования

Консорциум Н е д р а

116

Разгерметизация сосудов, работающих под давлением, на установке возможна во фланцевых соединениях ближайшей запорной арматуры на трубопроводах входа и выхода продукции, а также в результате коррозии стенки аппарата, коррозии сварных швов.

При нарушении герметичности сосудов на установке необходимо выполнить следующие действия:

•старший оператор должен сообщить об аварии руководству установки № 2, сменному инженеру ЦПНГ-3 и руководству ЦПНГ-3, старшим операторам установки № 3, ГКС, диспетчеру ЦИТС, необходимо будет вызвать дежурный караул пожарной части, газоспасательную службу и отряд по ликвидации аварий и их последствий;

•на территории установки прекратить производство огневых работ, удалить с территории лиц не занятых в ликвидации порыва и работников сторонних организаций, организовать встречу и сопровождение отряда по ликвидации аварий и их последствий до места аварии;

•необходимо входящий поток продукции направить в параллельно работающий сосуд, при этом задвижка на входном трубопроводе неисправного сосуда должна быть закрыта;

•затем сосуд опорожняется;

•неисправный сосуд отсекается задвижками, и затем устанавливаются заглушки с записью в журнале установки и снятия заглушек;

•организовать уборку загрязненного участка;

•приступить к ремонту аппарата, предварительно промыв и пропарив его перед сварочными работами;

•произвести опрессовку отремонтированного сосуда и пустить его в работу.

Аварийная остановка печи

Консорциум Н е д р а

117

При угрозе загазованности территории вокруг печи необходимо аварийно остановить печь для чего необходимо:

•вызвать пожарную команду;

•сообщить старшему оператору;

•аварийно потушить печь, закрыть задвижки на казовой линии, подать пар в камеру сгорания, коробку ретурбентов.

В случае прогара змеевиков в печи дополнительно необходимо:

•закрыть задвижки на входе сырья в печь;

•открыть задвижку сброса нефти в аварийную емкость АЕ-2/4;

•после понижения давления в змеевиках печи ниже давления пара (0,15 – 0,25 МПа) подать пар по всем ниткам печи для вытеснения продукта в аварийную емкость АЕ-2/4.

Пожар или взрыв на объектах установки

По технологическим трубопроводам и через оборудование установки проходит газожидкостная смесь под давлением. При авариях, порывах на технологическом оборудовании в результате коррозии, нарушения технологического режима обрабатываемая жидкость выбрасывается в окружающую среду, при этом выделяются пары нефти, которые, распространяясь по территории, могут привести к возникновению взрывоопасной концентрации газовоздушной смеси и, как следствие, к взрыву или пожару.

При возникновении пожара или взрыва на объектах установки необходимо выполнить следующие действия:

Консорциум Н е д р а

Макет космического корабля «Восток-1» в павильоне «Космос» на ВДНХ. За ним — цитата К. Э. Циолковского:

«Сначала неизбежно идут: мысль, фантазия, сказка. За ними шествует научный расчёт. И уже в конце концов исполнение венчает мысль»

Консорциум Н е д р а

118

•необходимо вызвать дежурный караул пожарной части, газоспасательную службу, при наличии пострадавших вызвать «Скорую помощь», сообщить о пожаре или взрыве руководству установки № 2, сменному инженеру ЦПНГ-3 и

руководству ЦПНГ-3, старшим операторам установки № 3, ГКС, диспетчеру ЦИТС;

•на территории установки прекратить производство всех видов работ, удалить с территории лиц не занятых в ликвидации аварии и работников сторонних организаций, организовать встречу и сопровождение дежурного караула

пожарной части до места аварии;

•прекратить подачу горючей жидкости или газа к месту возгорания путем закрытия запорной арматуры, отсечь задвижками аварийный участок, объект, отключить электродвигатели насосов, снять напряжение с электротехнического

оборудования;

•потушить пожар имеющимися средствами и системами пожаротушения с помощью дежурного караула пожарной

части, устранить последствия аварии и отремонтировать оборудование;

•привести систему автоматического пожаротушения в рабочее состояние в соответствии с «Инструкцией по

эксплуатации автоматической установки пожаротушения»

•произвести испытания оборудования на прочность и герметичность и далее пустить его в работу в соответствии с

требованиями 6 раздела настоящего регламента.

Консорциум Н е д р а

119

Основные выводы и рекомендации.

1. На месторождении применяется напорная герметизированная система сбора нефти и газа. Необходимо заменить

90 % трубопроводов на новые. Переобвязать скважину №47. АГЗУ работают в нормальном режиме.

2.На месторождении осуществляется разгазирование нефти, после этого жидкость и газ перекачивают по отдельным трубам, жидкость на УКПН-1, а газ на Отрадненский ГПЗ.

3.УПН производится нефть 1,2 группы качества ГОСТ Р 51858-2002.

4.Источником воды для ППД является пластовая минерализованная вода. Невозможно замерить приемистость нагнетальной скважины, для исправления ситуации необходимо установить счетчики расхода жидкости на скважине. Трубы системы ППД отработали свой срок 10 лет, необходима их диагностика и контроль, при необходимости замена на гибкие полимерно-металлические трубы ГПМТ-100.

5.Произведен расчет одно и двухфахных трубопроводов, согласно которому потери на трение незначительны, установка дополнительных насосов не требуется.

6.Произведен расчет отстойника и сепаратора, по результатам которого сепаратор и отстойник перегружены,

необходима установка дополнительных аппаратов.

7. Приведены требования охраны труда на рассмотренных установках и аппаратах. Список использованной литературы:

1.Хафизов А.Р., Пестрецов Н.В. и др. Сбор и подготовка нефти и газа.

2.Поиск исследователей в области нефти и газа https://vgenergy.ru

3.Интернет сайт «Роспатент»: www.fips.ru

Консорциум Н е д р а

120

4.Лутошкин, Г.С. «Сбор и подготовка нефти, газа и воды», Москва, Недра, 1974 г., 184стр.

5.Рабинович Г.Г., Справочник «Расчеты основных процессов и аппаратов нефтепереработки», Москва

«Химия», 1979 г., 568 с.

6.Курс лекций по дисциплине Сбор и подготовка нефти, газа и воды

7.Технологический регламент на систему сбора Алакаевского месторождения.

8.Технологический регламент УКПН-2.

Литературный обзор на тему: «Современные способы борьбы с отложениями гидратов»

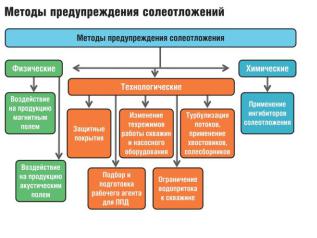

Все технологии борьбы с солеотложениями делятся на предупреждение и удаление солеотложения. Рассмотрим более подробно методы предупреждения отложения солей. Они делятся на физические, химические, и технологические.

Физические методы делятся на воздействие на продукцию магнитным полем или акустическим полем. Технологические

— это защитные покрытия, подбор и подготовка рабочего агента для системы поддержания пластового давления. Также к технологическим методам относится изменение тех.режимов работы скважин и насосного оборудования. Четвертая составляющая — ограничение водопритоков в скважине. Пятая — это турбулизация потоков, применение хвостовиков и

Консорциум Н е д р а

Макет космического корабля «Восток-1» в павильоне «Космос» на ВДНХ. За ним — цитата К. Э. Циолковского:

«Сначала неизбежно идут: мысль, фантазия, сказка. За ними шествует научный расчёт. И уже в конце концов исполнение венчает мысль»

Консорциум Н е д р а

121

солесборников. Также к методам предупреждения солеотложения относятся химические методы — это применение

различных ингибиторов солеотложений. [1]

ФИЗИЧЕСКИЕ МЕТОДЫ

Магнитная обработка. Под действием магнитного поля растворенные соли меняют свою структуру, не осаждаются виде твердых отложений, выносятся как мелкодисперсные кристаллический «шлам». К преимуществам данного метода относится простота конструкции, к недостаткам — необходимость монтажа подъемного оборудования, необходимость обработки продукции до начала кристаллизации солей, то есть, невозможность применения при солеобразовании в призабойной зоне пласта. Также метод не предотвращает образование солей, и в целом его результаты неоднозначны. В

качестве примера можно назвать оборудование для магнитной обработки фирм Integra Tech Associates и Magnetic Technology Australia, в котором приме няются постоянные магниты. Здесь мы видим отложение в наземных трубопроводах. Недостатки во всех случаях схожи. Из российских производителей отмечу фирму

«Нефтегазтехнология», которая производит системный активатор NBF-1A (см. «Системный активатор NBF-1A»).
