МИНОБРНАУКИ РОССИИ

Федеральное государственное бюджетное образовательное учреждение высшего образования «МИРЭА – Российский технологический университет»

РТУ МИРЭА

Институт искусственного интеллекта

Кафедра системной инженерии

Отчёт по практической работе № 1

по дисциплине «Технологии сбора и получения информации»

Выполнил студент группы КСБО-01-21 Романов В.А.

Проверил доцент кафедры системная инженерия Бессонов А.С.

Москва 2024

ПРАКТИЧЕСКАЯ РАБОТА № 1. Исследование дифференциального усилительного каскада, инвертирующего и неинвертирующего усилителей

1.1 Исследование дифференциального усилительного каскада

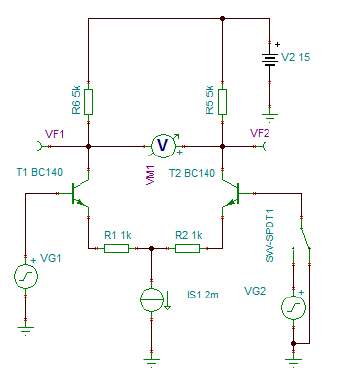

Рисунок 1 – Собранная схема для исследования

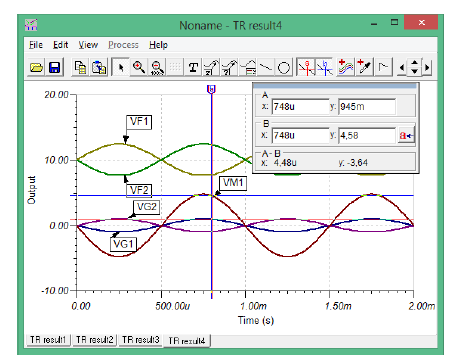

Рисунок 2 – Результаты первого анализа переходных процессов

По меткам на диаграмме видно, что коэффициент усиления равен 4,58/0,945~4,85

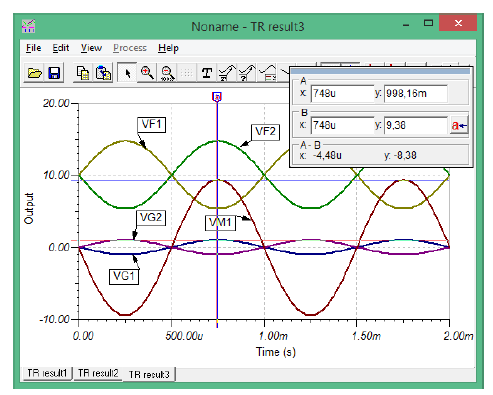

Рисунок 3 – Результаты второго анализа переходных процессов

По меткам на диаграмме видно, что коэффициент усиления равен 9,38/0,998~9,4, что примерно в два раза больше, чем в первом случае. Такой эффект и ожидался, так как мы подключили второй транзистор этого каскада.

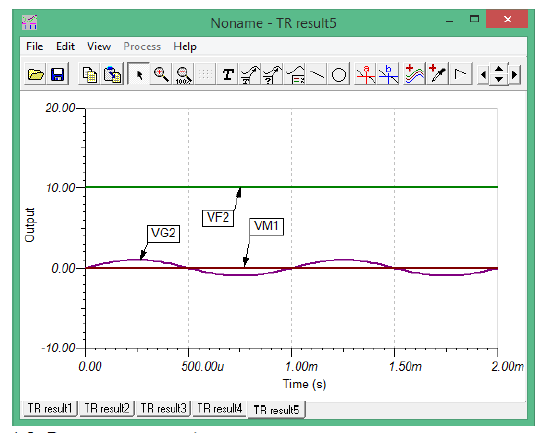

Рисунок 4 – Результаты третьего анализа переходных процессов

По диаграмме видно, что все показатели близки к нулю, так как это дифференциальный каскад, то есть работает на разности сигналов, а так как мы поставили оба генератора в фазу, то их разность и равна нулю.

1.2 Исследование инвертирующего усилителя

Рисунок 5 – Собранная схема для исследования

По рисунку видно, что входные 2В постоянного напряжения превратились в (-4)В на выходе, что соответствует формуле для расчета коэффициента усиления K=-R1/R2= -20000/10000=-2.

При изменении значения сопротивления резистора R1 на 20кОм, напряжение меняется лишь знаком, так как коэффициент усиления равен -1.

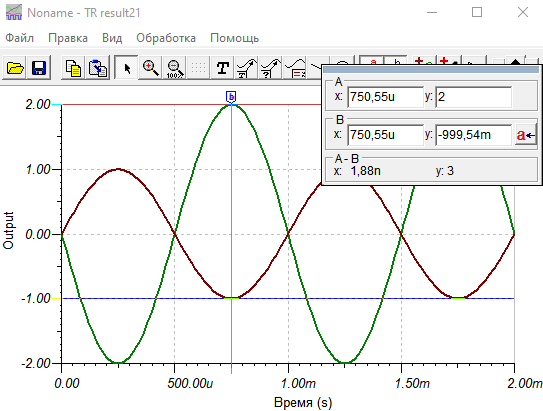

Рисунок 6 – Анализ переходных процессов для переменного тока

На диаграмме видно, что, как и для постоянного тока, коэффициент усиления равен -2, то есть переменное напряжение на входе усилителя инвертируется и умножается на 2.

При изменении значения сопротивления резистора R1 на 20кОм, напряжение меняется лишь знаком, так как коэффициент усиления равен -1.

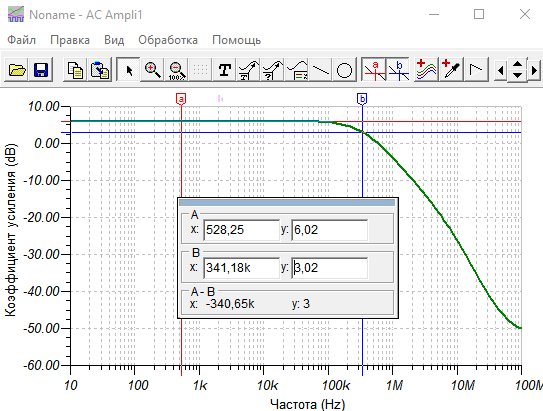

Рисунок 7 – АЧХ

По спаду АЧХ видно, что снижение на более чем 3 дБ происходит при частоте переменного тока от 341,18 кГц.

1.3 Исследование неинвертирующего усилителя

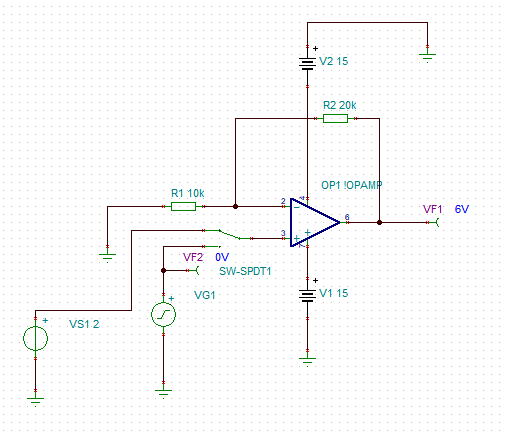

Рисунок 8 – Собранная схема для исследования

По рисунку видно, что входные 2В постоянного напряжения превратились в 6В на выходе, что соответствует формуле для расчета коэффициента усиления K=1+R1/R2= 1+20000/10000=3.

При изменении значения сопротивления резистора R1 на 20кОм, напряжение увеличивается только в два раза.

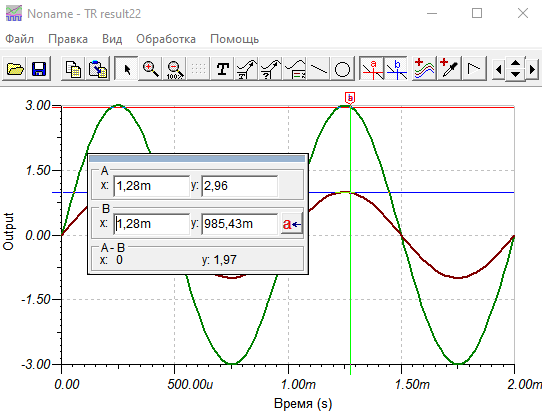

Рисунок 9 – Анализ переходных процессов для переменного тока

На диаграмме видно, что, как и для постоянного тока, коэффициент усиления равен 3, то есть переменное напряжение на входе усилителя умножается на 3.

При изменении значения сопротивления резистора R1 на 20кОм, напряжение увеличивается только в два раза.

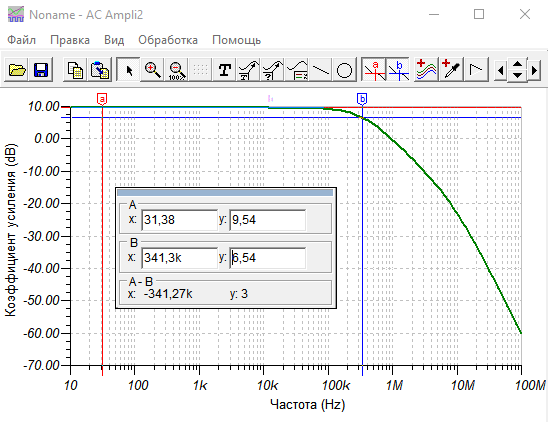

Рисунок 9 – АЧХ

По спаду АЧХ видно, что снижение на более чем 3 дБ происходит при частоте переменного тока от 341,3 кГц.
