МИНОБРНАУКИ РОССИИ

Федеральное государственное бюджетное образовательное учреждение высшего образования «МИРЭА – Российский технологический университет»

РТУ МИРЭА

Институт искусственного интеллекта

Кафедра системной инженерии

Отчёт по практической работе № 2

по дисциплине «Технологии сбора и получения информации»

Выполнил студент группы КСБО-01-21 Романов В.А.

Проверил доцент кафедры системная инженерия Бессонов А.С.

Москва 2024

ПРАКТИЧЕСКАЯ РАБОТА № 2. Исследование ЦАП

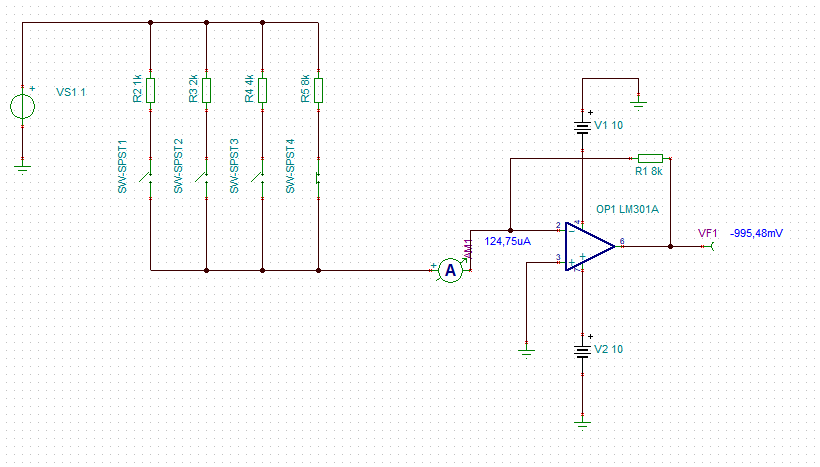

Рисунок 1 – Схема для исследования

Код

IR2

IR3

IR4

IR5

Iam, uA

U_VF1

0001

0

0

0

1

124,75

-995,48mV

0010

0

0

1

0

249,5

-1,99V

0011

0

0

1

1

374,24

-2,99V

0100

0

1

0

0

499

-3,99V

0101

0

1

0

1

623,75

-4,99V

0110

0

1

1

0

748,5

-5,99V

0111

0

1

1

1

873,25

-6,99V

1000

1

0

0

0

998

-7,99V

1001

1

0

0

1

1122,75

-8,99V

1010

1

0

1

0

1247,5

-9,99V

1011

1

0

1

1

1372,25

-10,99V

1100

1

1

0

0

1497

-11,99V

1101

1

1

0

1

1621,75

-12,99V

1110

1

1

1

0

1746,5

-13,99V

1111

1

1

1

1

1871,25

-14,99V

Таблица переключений для ЦАП

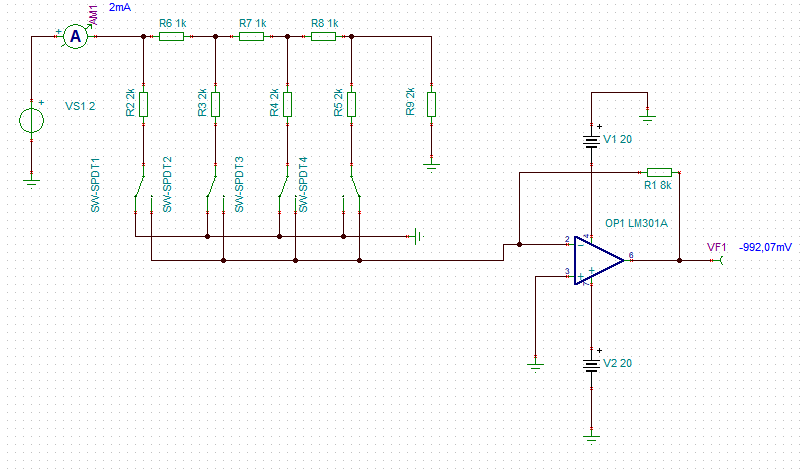

Рисунок 2 – ЦАП с резистивной матрицей постоянного импеданса

Код

IR2

IR3

IR4

IR5

Iam, mA

U_VF1

0001

0

0

0

1

2

-992,07mV

0010

0

0

1

0

2

-1,99V

0100

0

1

0

0

2

-3,99V

1000

1

0

0

0

2

- 7,99V

0011

1

0

1

1

2

- 2,99V

0111

1

1

1

1

2

- 6,99V

1111

1

1

1

1

2

- 14,99V

1011

1

0

1

1

2

- 10,99V

Таблица переключений для ЦАП

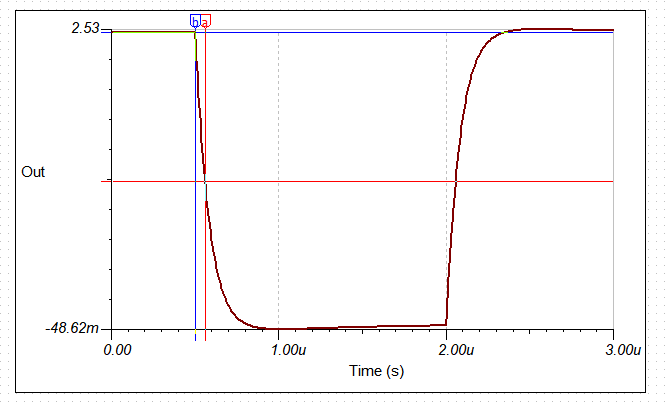

Рисунок 3 – DAC8831 изначальный сигнал

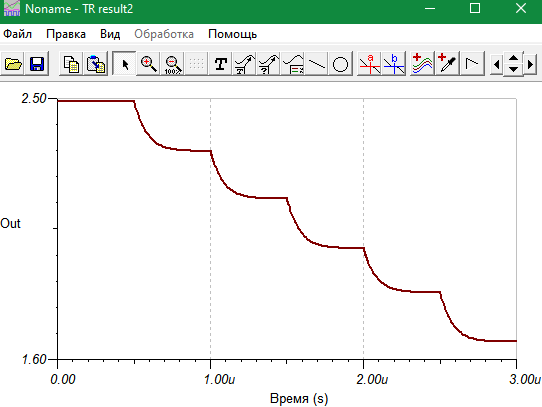

Рисунок 4 – DAC8831 настроенный ступенчатый сигнал
