ПРАКТИЧЕСКАЯ РАБОТА № 3. Исследование АЦП

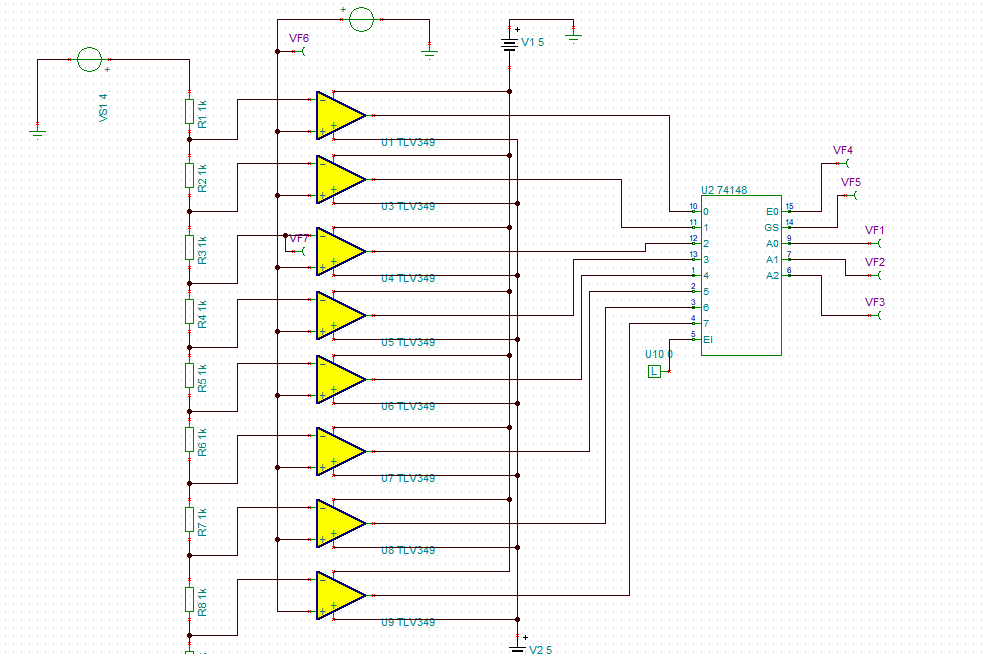

Рисунок 1 – Схема для исследования

№ п/п	VS2, В	VF3	VF2	VF1
1	0	200мВ	200мВ	200мВ
2	1	3,4В	200мВ	200мВ
3	2	200мВ	3,4В	200мВ
4	3	3,4В	3,4В	200мВ
5	4	200мВ	200мВ	3,4В
6	5	3,4В	200мВ	3,4В
7	6	200мВ	3,4В	3,4В
8	7	3,4В	3,4В	3,4В

Таблица преобразований сигнала

По таблице видно, что аналоговый сигнал-напряжение на входе преобразуется в двоичный сигнал, выход VF3 – младший разряд, VF1 – старший. Значения логического нуля – 200мВ, единицы – 3,4В

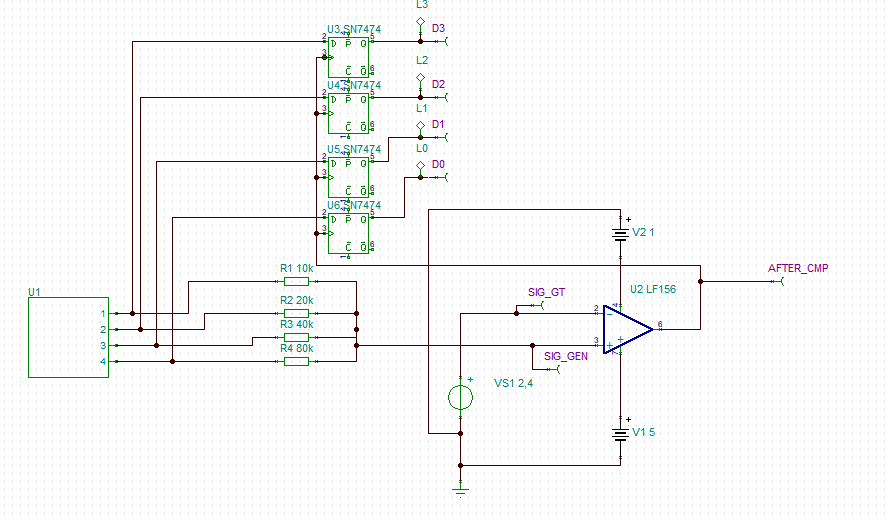

Рисунок 2 – АЦП последовательного счета

Данный АЦП должен, при проведении анализа переходных процессов, последовательно менять двоичный код на выходе, так как там стоит 4-битный генератор данных, но почему-то он делает это некорректно, либо принцип его работы мне не до конца ясен.

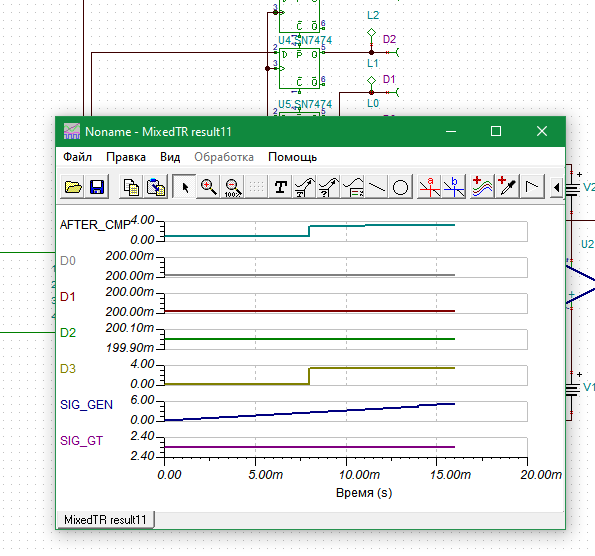

Рисунок 3 – Анализ переходных процессов АЦП последовательного счета
