Отчёт по практической работе № 4

по дисциплине «Технологии сбора и получения информации»

Выполнил студент группы КСБО-01-21 Романов В.А.

Проверил доцент кафедры системная инженерия Бессонов А.С.

Москва 2024

ПРАКТИЧЕСКАЯ РАБОТА № 4. Генераторы измерительных сигналов

4.1 Исследование RC-генератора

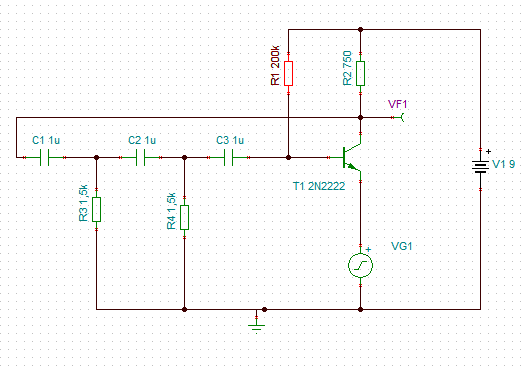

Рисунок 1 – Собранная схема для исследования

Рисунок 2 – Результаты моделирования RC генератора

По рисунку видно, что период генерируемого сигнала равен 0,31 мс.

Формула выдает результат период, равный 0,23 мс.

4.2 Исследование автогенератора синусоидальных сигналов

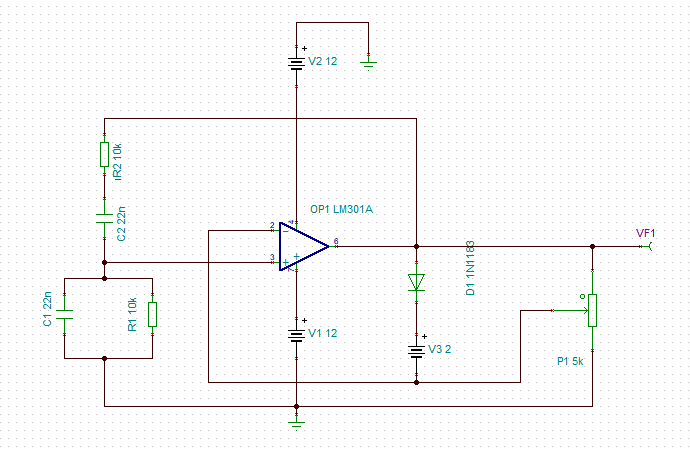

Рисунок 3 – Собранная схема для исследования

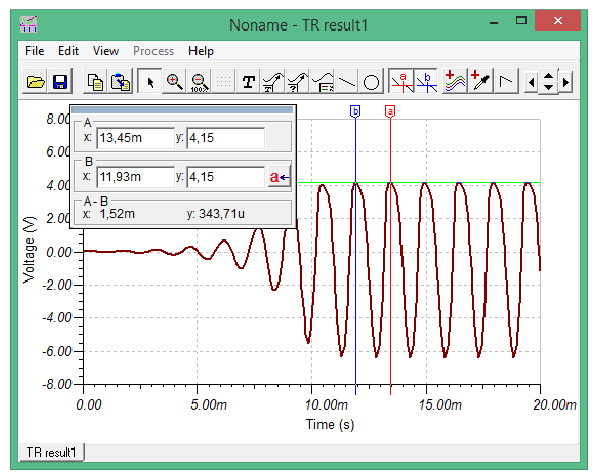

Рисунок 4 – Результаты моделирования

По диаграмме видно, что период равен 1,52 мс.

Формула выдает период, равный 1,38 мс.

4.3 Исследование мультивибратора

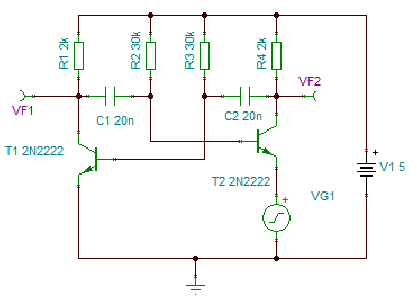

Рисунок 5 – Схема для исследования

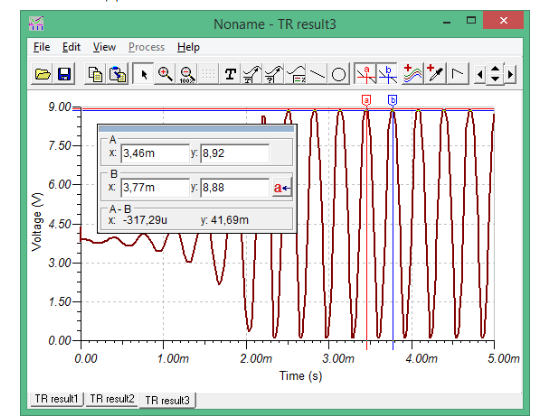

Рисунок 6 – Результаты моделирования

По диаграмме видно, что период равен 873 мкс

Формула выдает период, равный 832 мкс
