МИНОБРНАУКИ РОССИИ

Федеральное государственное бюджетное образовательное учреждение высшего образования «МИРЭА – Российский технологический университет»

РТУ МИРЭА

Институт искусственного интеллекта

Кафедра системной инженерии

Отчёт по практической работе № 5

по дисциплине «Технологии сбора и получения информации»

Выполнил студент группы КСБО-01-21 Романов В.А.

Проверил доцент кафедры системная инженерия Бессонов А.С.

Москва 2024

ПРАКТИЧЕСКАЯ РАБОТА № 5. Электронные элементы и схемы

Цель работы: Изучение моделей дополнительных элементов, востребованных при создании аппаратной части измерительного канала.

  1. Семисегментный индикатор.

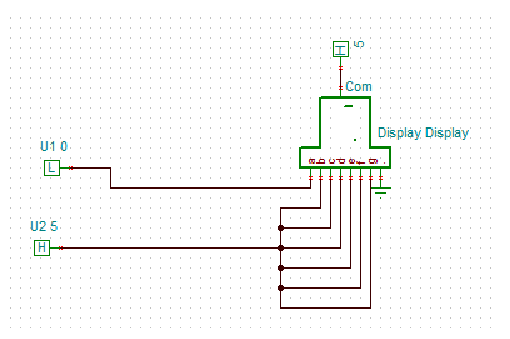

Рисунок 1 – Схема семисегментного индикатора

Индикатор преобразует сигнал с семи входов в изображение. Активным уровнем сигнала на входе индикатора является логический ноль. Сегменты зажигаются по часовой стрелке.

  1. Семисегментный индикатор с дешифратором

Рисунок 2 – Схема семисегментного индикатора с дешифратором

На данной схеме добавляется дешифратор, который преобразует двоичный код на своем входе в соответствующий набор сигналов н выходе, который зажжет соответствующую цифру на индикаторе, соответственно, он работает корректно только до подачи числа 9 (1001 в двоичном виде).

  1. Счетчик К1555ИЕ7

Рисунок 3 – Схема счетчика с индикатором

Данный счетчик может считать либо вперед, либо назад, в зависимости от того, куда подаются импульсы: на вход UP или вход DOWN. Начинать отсчет он может от любого числа в пределах 0-31, это регулируется подачей соответствующего двоичного кода на входы A,B,C,D. Подключенный Индикатор отображает число от 0 до 9, так как он одноразрядный.

  1. Операционный усилитель, передаточные характеристики.

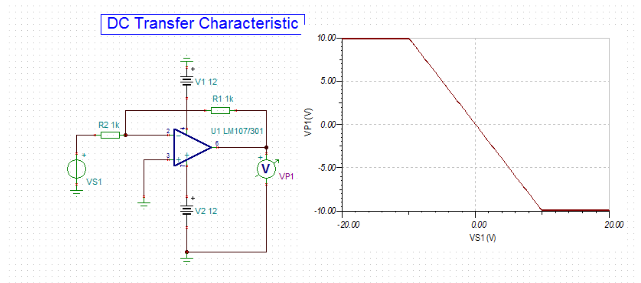

Рисунок 4 – Схема операционного усилителя

Представленная на рисунке схема не увеличивает значение напряжения, а лишь меняет его знак, так как коэффициент усиления равен -1 (-R1/R2=-1кОм/1кОм). Максимальным значением на выходе усилителя является +-10В.

  1. Выпрямитель

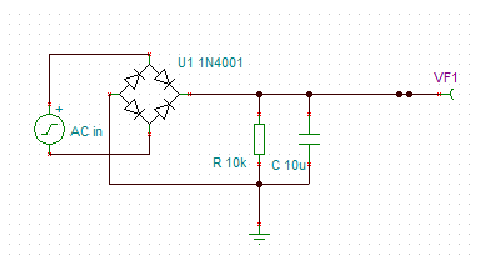

Рисунок 5 – Схема выпрямителя

Выпрямитель напряжения – схема, преобразующая переменный ток в очень близкий к постоянному. Данный выпрямитель работает за счет двух пар диодов, которые пропускают ток только в одном направлении. Положительная полуволна переменного тока проходит через одну пару диодов, отрицательная – через другую.

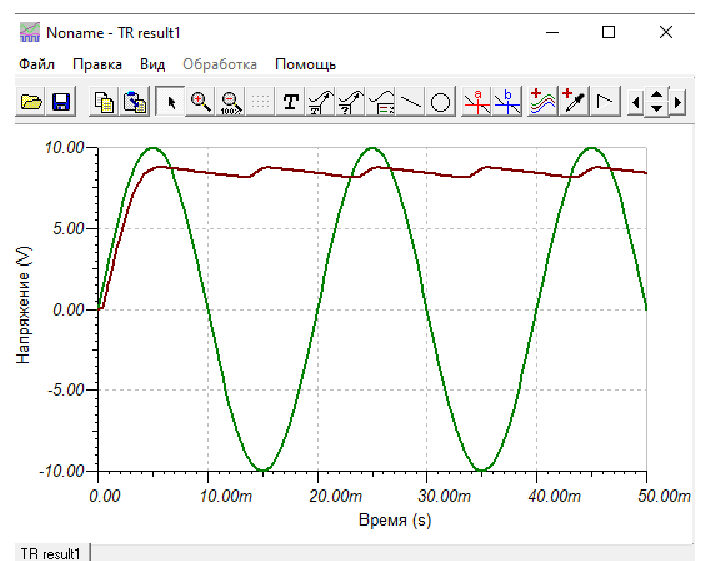

Рисунок 6 – Переменный и выпрямленный сигналы

  1. Параметрический стабилизатор

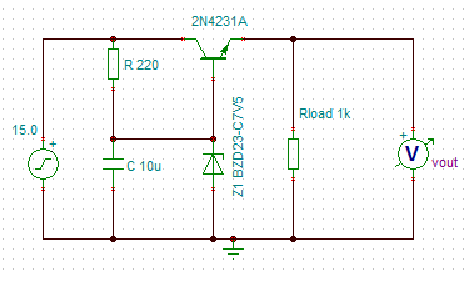

Рисунок 7 – Схема параметрического стабилизатора

Рисунок 8 – Изначальный и стабилизированный сигналы

Схема стабилизатора, за счет биполярного транзистора и диода, обрезает и сглаживает пики изначального сигнала

  1. Однобитный сумматор

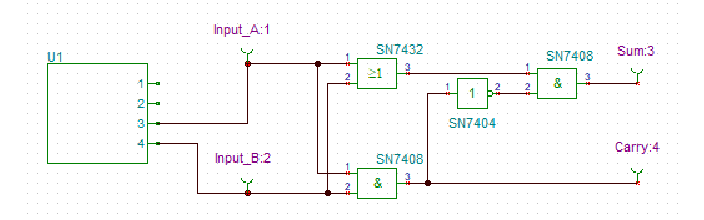

Рисунок 9 – Схема однобитного сумматора

Однобитный сумматор складывает два одно разрядных двоичных числа, подаваемых на входы A, B. Выход Sum – результат сложения для данного разряда. Выход Carry – выход переноса старшего разряда, выдаст единицу, если сложили 1+1 и получили 10, 0 идёт в Sum, 1 идёт в Carry.

  1. Активный фильтр

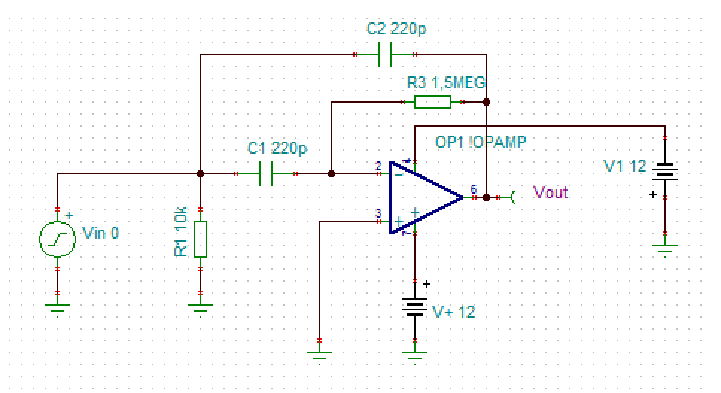

Рисунок 10 – Схема активного полосового фильтра

Активный фильтр пропускает токи одних частот и сильно ослабляет токи других частот. Низкочастотный фильтр пропускает частоты ниже определенного уровня, высокочастотный – выше определенного уровня. На рисунке 10 представлена схема полосового фильтра – он пропускает частоты в некотором диапазоне.

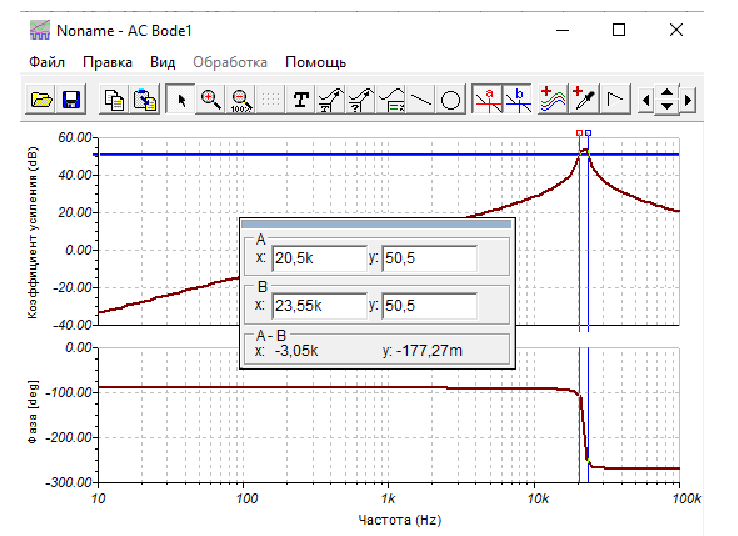

Рисунок 11 – АЧХ и ФЧХ активного фильтра

  1. Генератор на кварцевом резонаторе

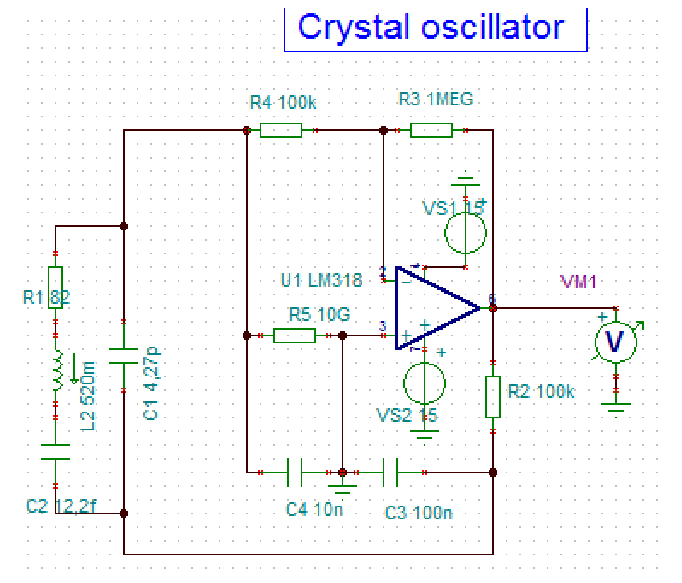

Рисунок 12 – Схема генератора

Генератор на кварцевом резонаторе – схема, генерирующая сигнал «ориентируясь» на частоту, на которой испускает сигнал природный кварц. По такому же принципу работают кварцевые часы – почти неизменные импульсы кристалла кварца калибруют ход часов. Данная схема лишь моделирует работу схемы с настоящим кварцем.

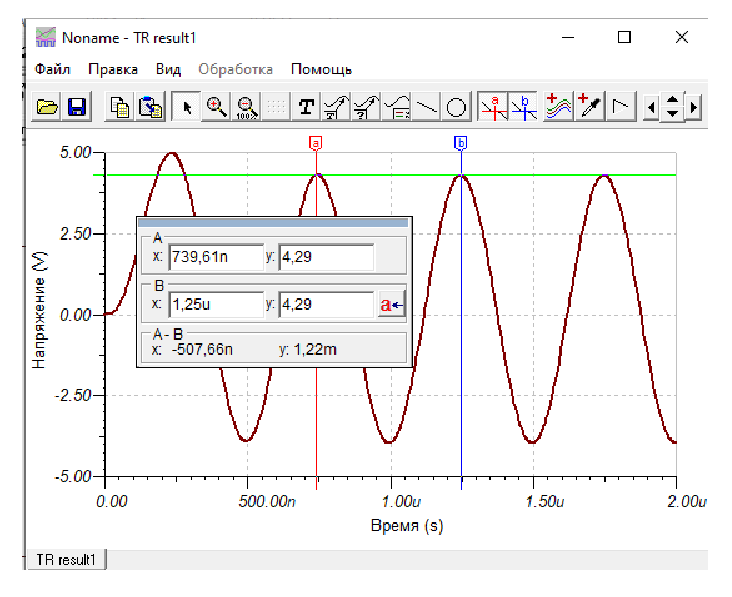

Рисунок 13 – Сгенерированный сигнал
