МИНОБРНАУКИ РОССИИ

Федеральное государственное бюджетное образовательное учреждение высшего образования «МИРЭА – Российский технологический университет»

РТУ МИРЭА

Институт искусственного интеллекта

Кафедра системной инженерии

Отчёт по практической работе 8

по дисциплине «Основы испытаний и контроля в технике»

Выполнил студент группы КСБО-02-21 Кривицкий И.Н.

Проверил преподаватель кафедры системная инженерия Бессонов А.С.

Москва 2024

ПРАКТИЧЕСКАЯ РАБОТА №8

ЭЛЕКТРОННЫЕ ЭЛЕМЕНТЫ И СХЕМЫ

Цель: изучение моделей дополнительных элементов, востребованных при моделировании электронных устройств.

1. Модели счетчика К1555ИЕ6

Суть работы счётчиков заключается в отображении чисел, при работе с счётчиком вычитания десятичные числа идут на уменьшение, схема и результат работы которого представлены на рисунках Рисунок 3 и Рисунок 4. А при работе с счётчиком суммирования, схема и результат работы которого представлены на рисунках Рисунок 1 и Рисунок 2 наоборот, на увеличение.

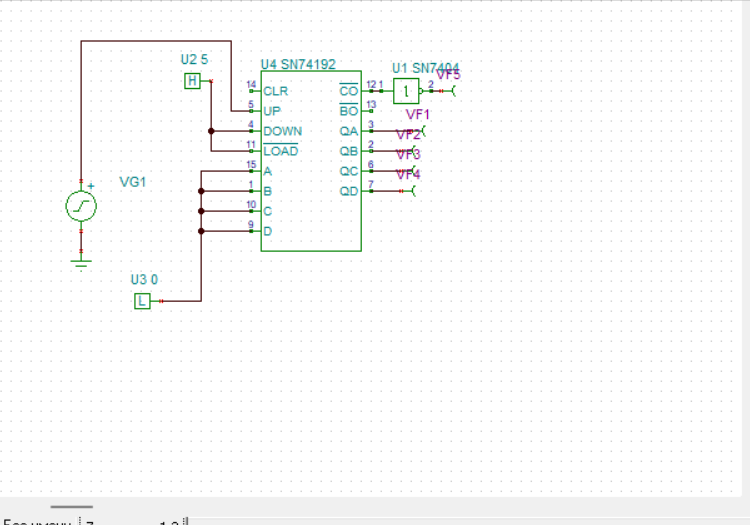

Рисунок 1 – схема модели суммирования

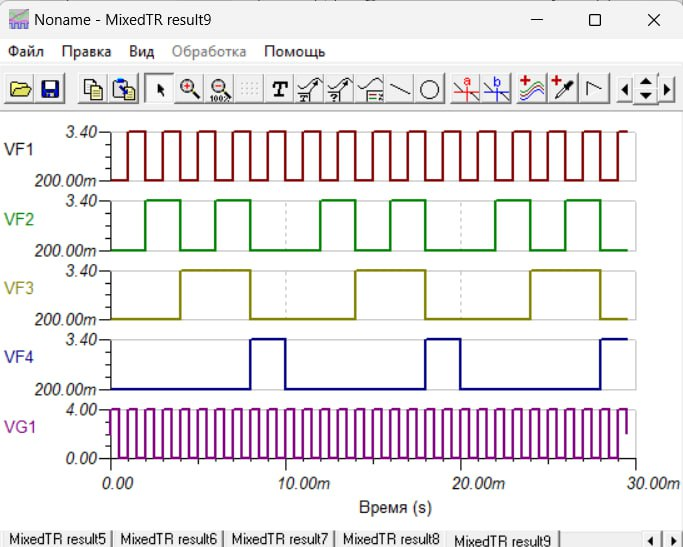

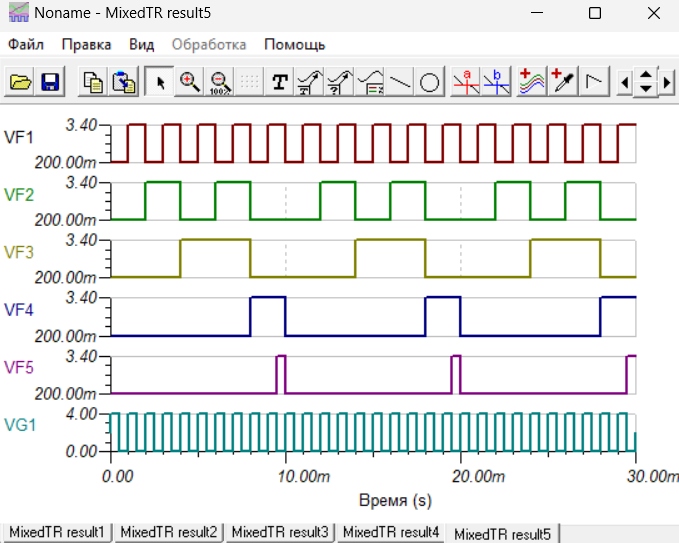

Рисунок 2 – результат моделирования

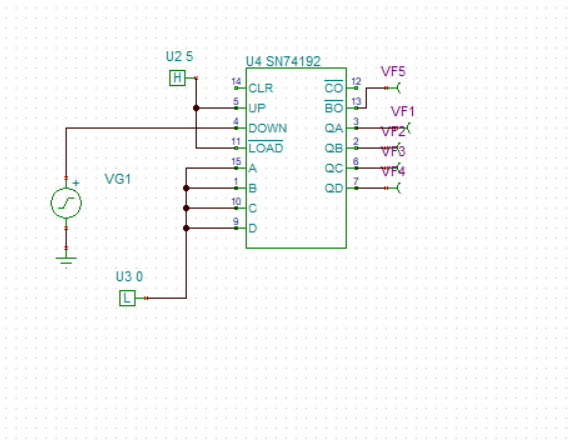

Рисунок 3 – схема модели вычитания

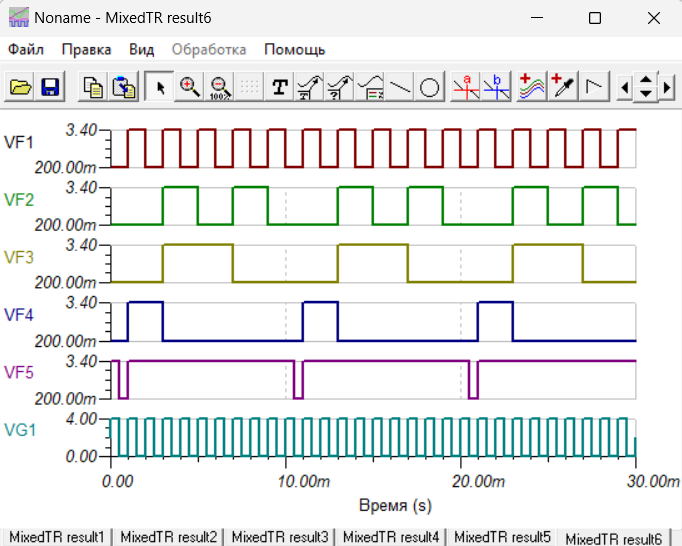

Рисунок 4 – результат моделирования

Семисегментный индикатор — устройство отображения цифровой информации. Это — наиболее простая реализация индикатора, который может отображать арабские цифры. Для отображения букв используются более сложные многосегментные и матричные индикаторы. Наш индикатор, работа которого представлена на рисунке Рисунок 5 отображает числа, в зависимости от времени.

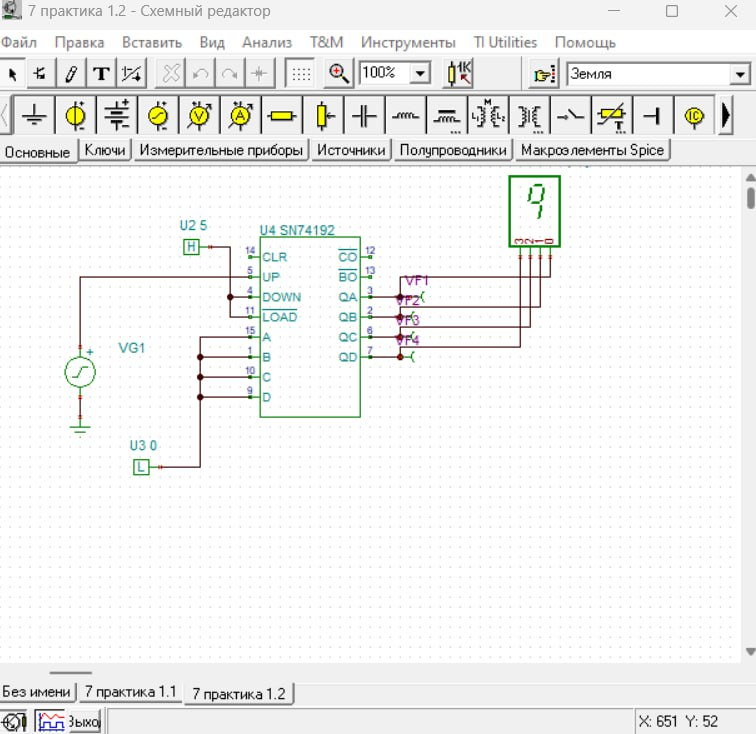

Рисунок 5 – схема модели, использующая семисегментный индикатор

Рисунок 6 – результат моделирования

2. Цифровой частотомер

На Рисунок 7 представлена схема цифрового частотомера, который выводит в левом дисплее количество целый импульсов, а в правом дисплее – количество десятичных импульсов.

Генератор VG1 генерирует импульсы с определенной частотой. Настройка этого параметра показана на рисунке Рисунок 8. В данном случае мы установили частоту импульсов 2 кГц.

Результат моделирования представлен на рисунке Рисунок 9. На графике видно, что за время моделирования было зафиксировано 2 полных импульса. Этот факт отражен на рисунке Рисунок 7 на левом дисплее.

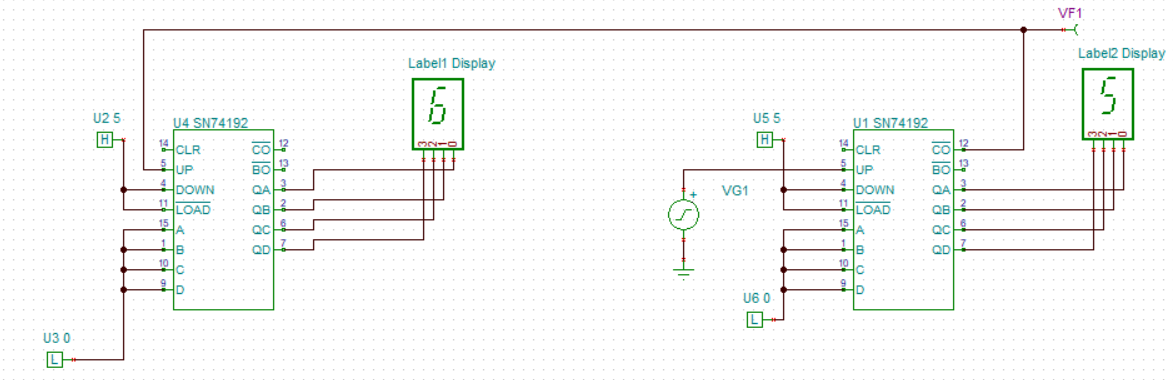

Рисунок 7 – схема модели

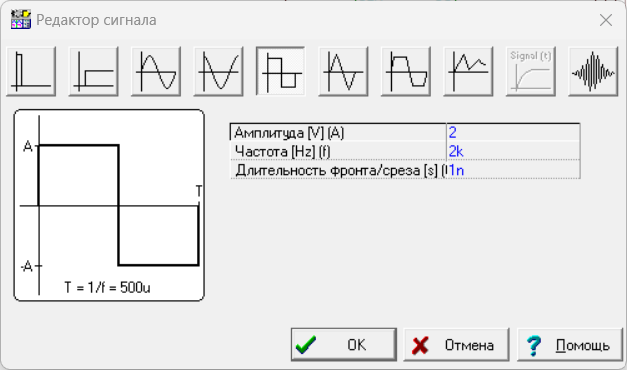

Рисунок 8 – настройка частоты импульсов

Рисунок 9 – результат моделирования

Затем мы изменили значение частоты генерации импульсов (рисунок Рисунок 10). Теперь импульсы будут генерироваться с частотой 6.5 кГц.

Рисунок 10 – новое значение частоты импульсов

На рисунке Рисунок 11 видно, что за время моделирования было зафиксировано 6 полных импульсов и половина седьмого импульса. Таким образом, у нас зафиксировано 6.5 импульсов. Этот факт отражен на рисунке Рисунок 12: на левом дисплее выведено количество полных импульсов – 6, на правом дисплее выведено количество десятичных импульсов – 5.

Рисунок 11 – результат моделирования с новой частотой

Рисунок 12 – отображение на дисплеях результатов

3. Делитель частоты

На рисунке Рисунок 13 изображена схема модели делителя частоты на 10. На рисунке Рисунок 14 представлен результат работы данной модели.

Рисунок 13 – схема модели делителя частоты на 10

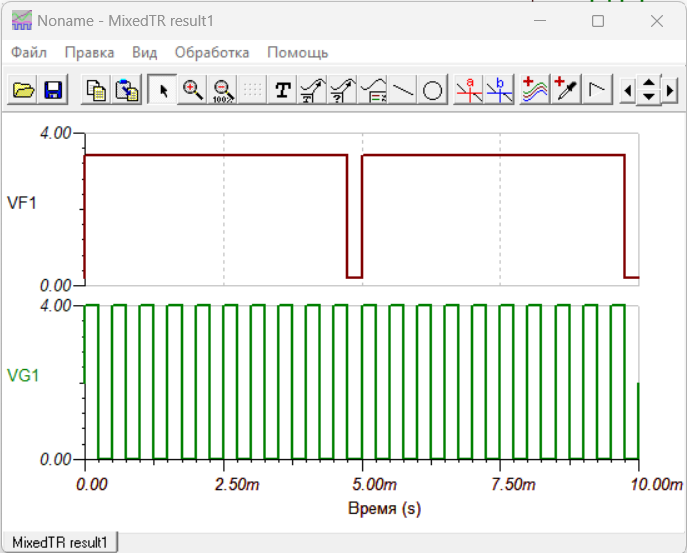

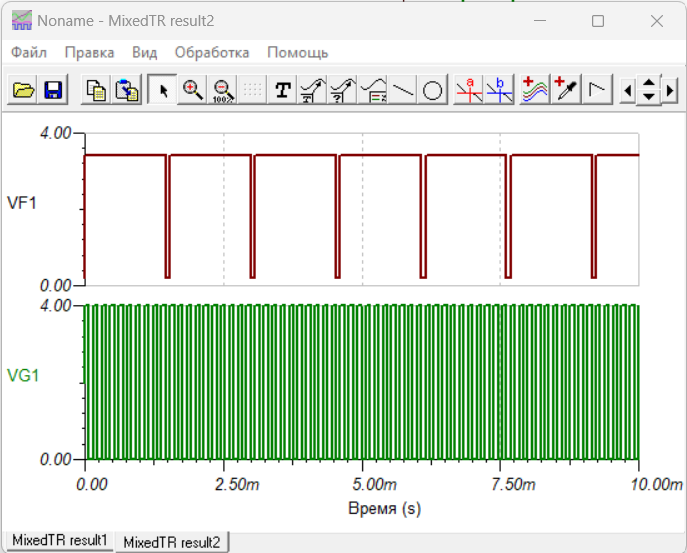

Рисунок 14 – результат моделирования делителя частоты на 10

Вывод: в ходе практической работы мы изучили модели дополнительных элементов, востребованных при моделировании электронных устройств.
