Отчёт по практической работе 6

по дисциплине «Основы испытаний и контроля в технике»

Выполнил студент группы КСБО-02-21 Романов В.А.

Проверил преподаватель кафедры системная инженерия Бессонов А.С.

Москва 2024

ПРАКТИЧЕСКАЯ РАБОТА №6

ПРОГРАММНЫЙ ИНТЕРФЕЙС NI VISA

Цель: изучить технологии подключения программируемых средств измерения к АС.

На рисунках 1-6 изображены лицевая панель и блок-диаграмма прибора SER1, данный ВП помогает идентифицировать подключенный прибор: GDM-8246.

Рисунок 1 – Лицевая панель прибора

Рисунок 2 - Блок-диаграмма прибора лист 1

Рисунок 3 - Блок-диаграмма прибора лист 2

Рисунок 4 - Блок-диаграмма прибора лист 3

Рисунок 5 - Блок-диаграмма прибора лист 4

Рисунок 6 - Блок-диаграмма прибора лист 5

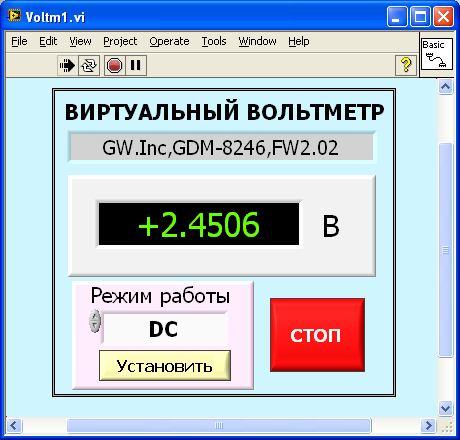

Рисунок 7 - Измерения вольтметра в режиме DC

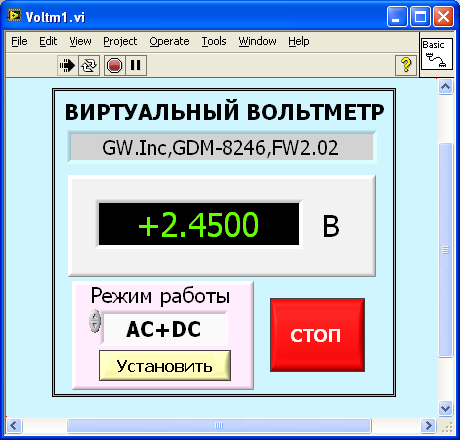

Рисунок 8 – Измерения вольтметра в режиме AC+DC

2. ГЕНЕРАТОР ПРОИЗВОЛЬНОЙ ФОРМЫ AFG-72125

На рисунках 9-11 изображены лицевая панель и блок-диаграмма ВП Генератора сигнала произвольной формы. На лицевой панели прибора пользователь может задать частоту, амплитуду, смещение и форму генерируемого сигнала, который затем выводится на осциллограф.

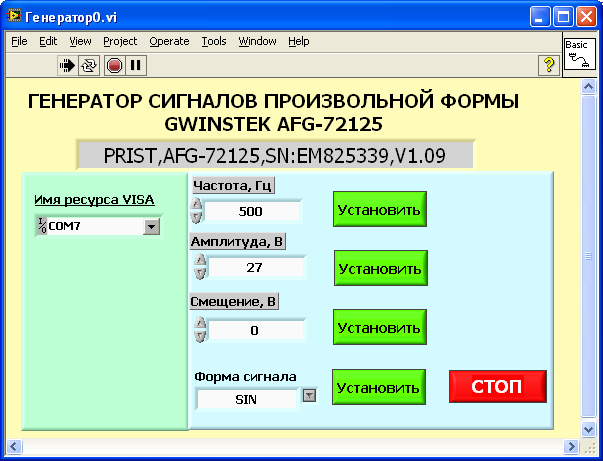

Рисунок 9 – Лицевая панель ВП вариант 1

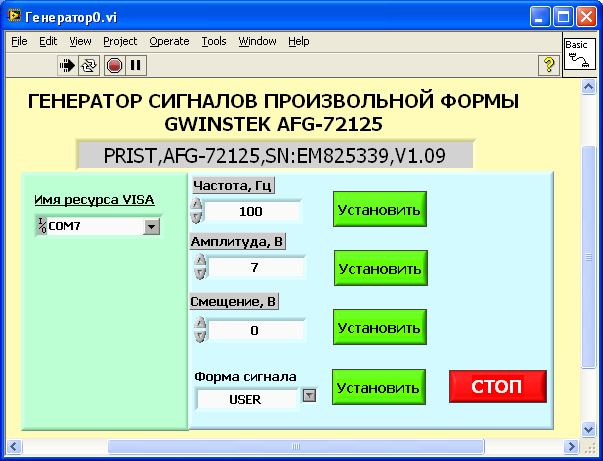

Рисунок 10 - Лицевая панель ВП вариант 2

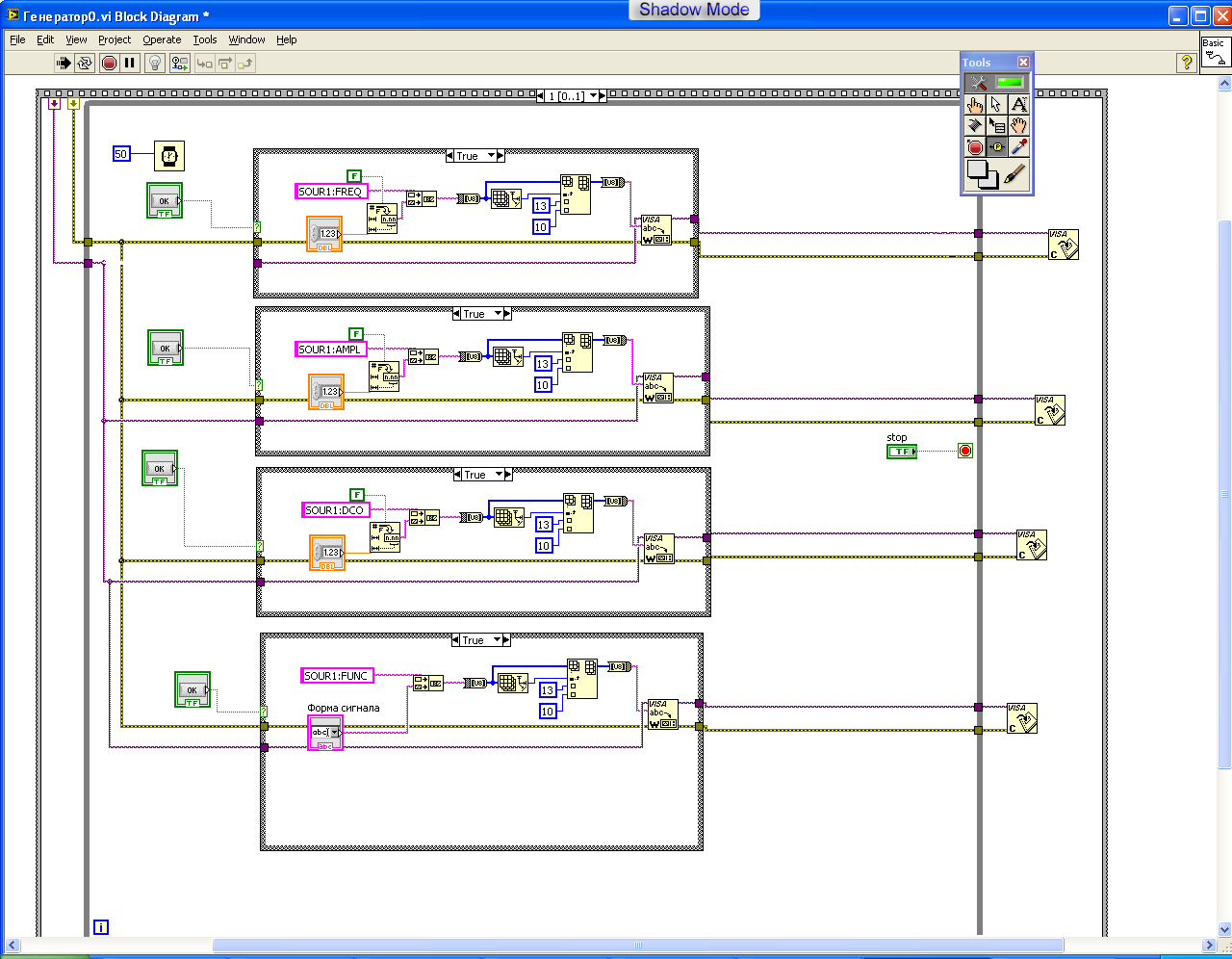

Рисунок 11 – Блок-диаграмма ВП

3. ЦИФРОВОЙ ОСЦИЛЛОГРАФ GDS-71152A

На рисунках 12-16 изображена лицевая панель и блок-диаграмма ВП Цифрового осциллографа, который выводит сгенерированный сигнал и его параметры: частота, напряжение.

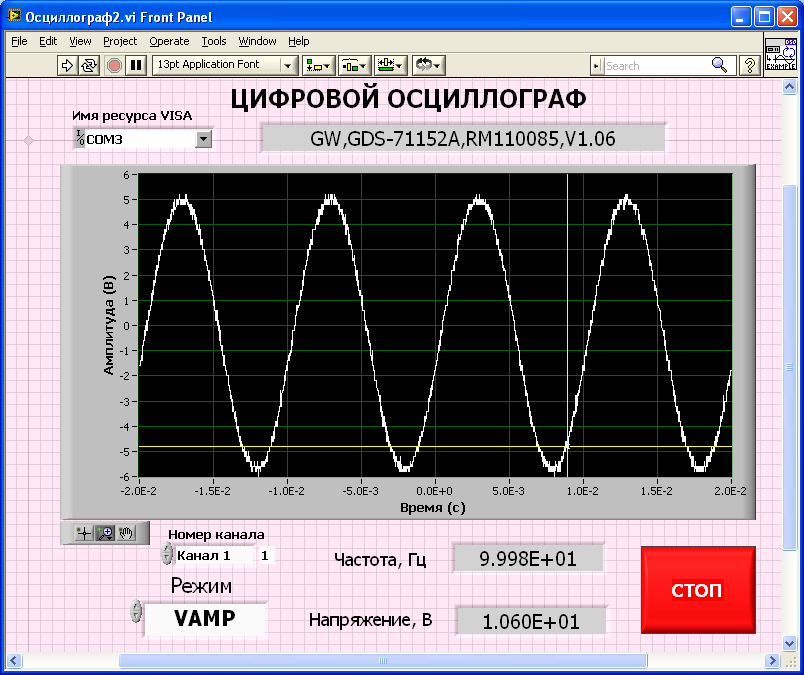

Рисунок 12 – Лицевая панель ВП

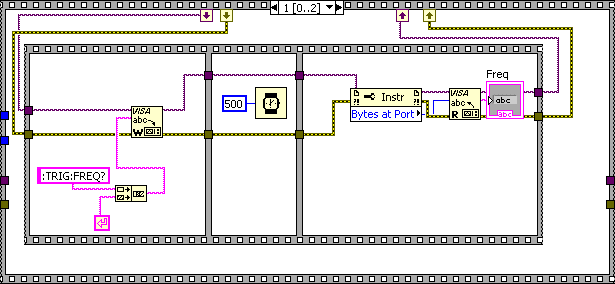

Рисунок 13 – Блок-диаграмма ВП лист 1

Рисунок 14 - Блок-диаграмма ВП лист 2

Рисунок 15 - Блок-диаграмма ВП лист 3

Рисунок 16 - Блок-диаграмма ВП лист 4

Вывод: в ходе практической работы мы изучили технологии подключения программируемых средств измерения к АС.
