ТА3

Цель работы: изучение методов построения распознавателя контекстно-свободной грамматики на основе описания грамматик в виде регулярного выражения или грамматики Хомского.

Вариант № 3

Входной алфавит: {a, b, c, d, z}

Последовательность: bad

Ход работы

Часть 1

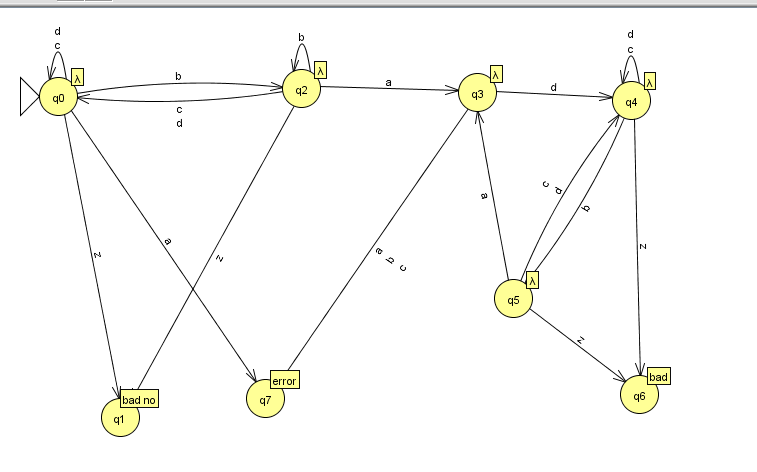

Рисунок 1- исходный граф автомата

Построение КС-грамматики распознающего автомата:

𝑆 → dS|bB|c𝑆|zD

B → с𝑆|bB|aA|dS|zD

A → dS

D →

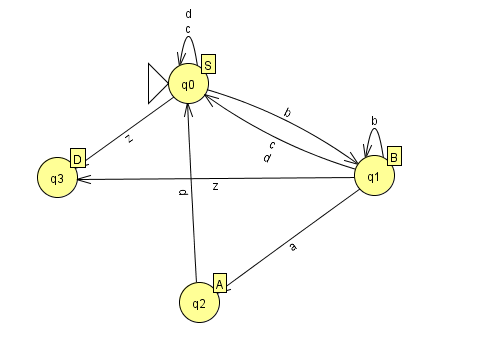

Рисунок 2- граф конечного автомата

Моделирование автомата на тестовых последовательностях

Последовательность при отсутствии а:

Рисунок 3- последовательность при отсутствии a

Корректно веденая последовательность:

Рисунок 4- корректная последовательность

Некорректно веденная последовательность:

Рисунок 5- некорректная последовательность

Моделирование грамматики

На основе полученной КС-грамматики были протестированы различные последовательности.

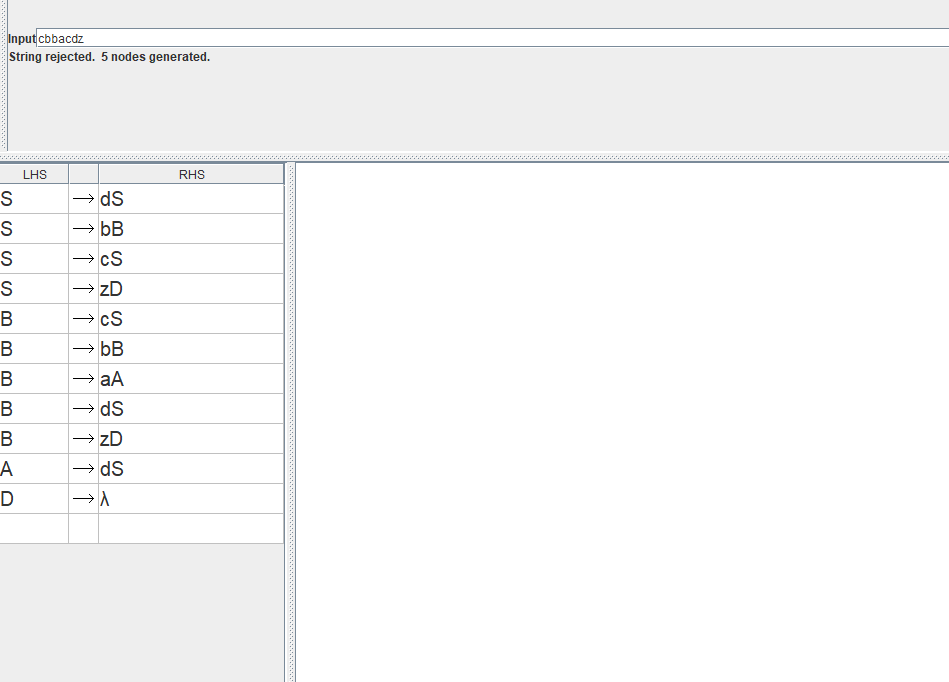

Последовательность при отсутствии а:

Рисунок 6- последовательность без a

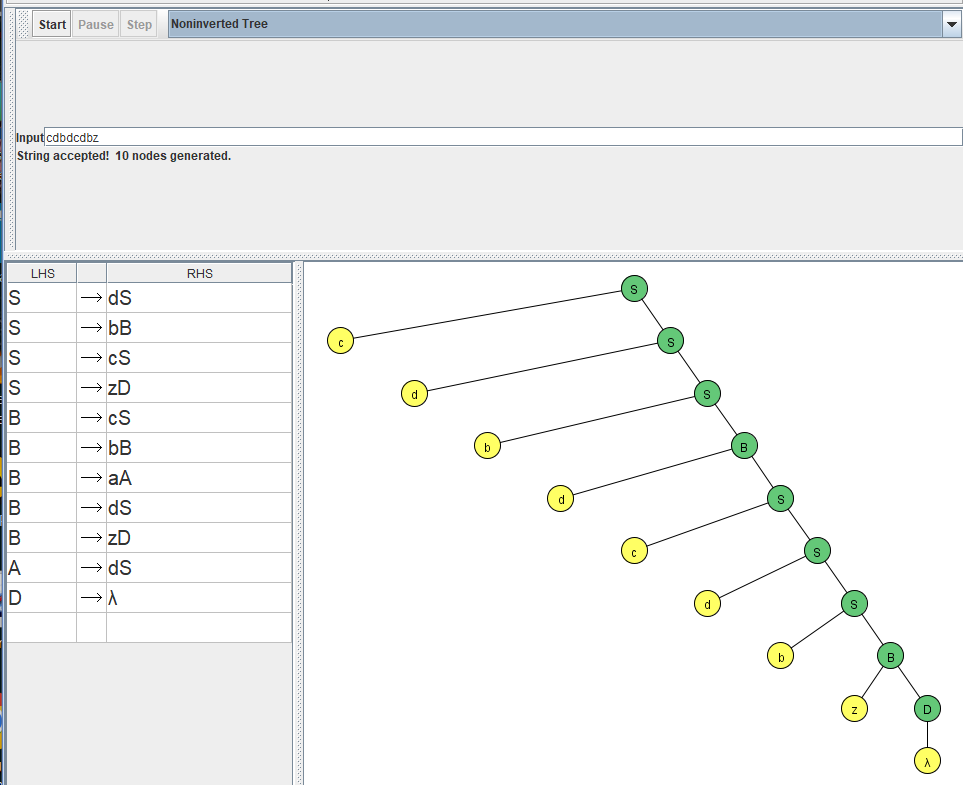

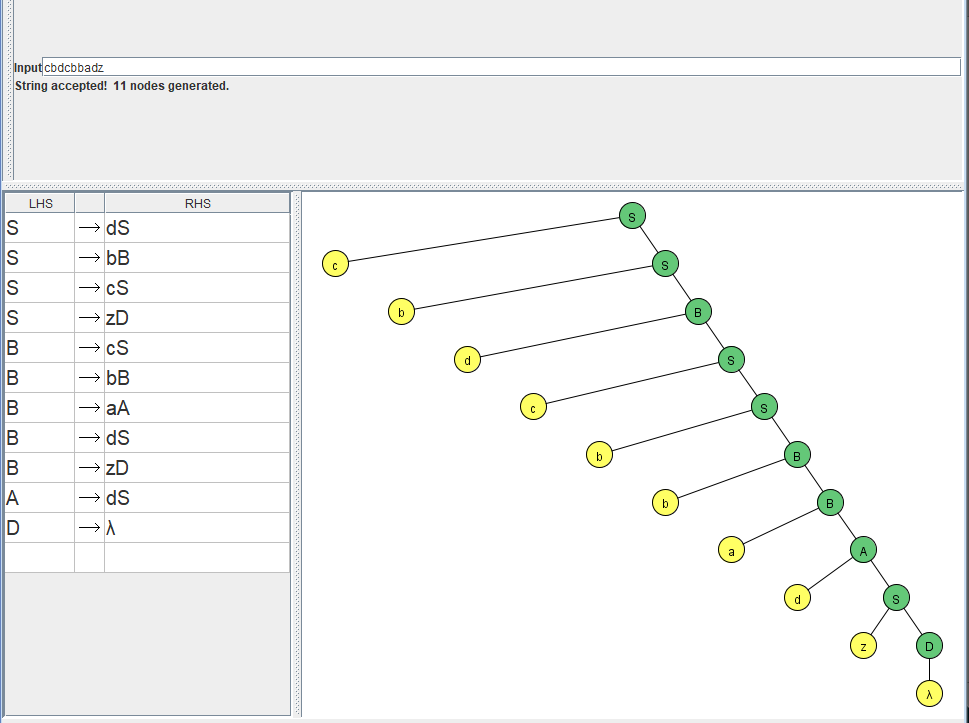

Корректно веденная последовательность:

Рисунок 7- корректно веденная последовательность

Некорректно веденная последовательность:

Рисунок 8- некорректная последовательность

Как видно из рисунков 6-8, результаты моделирования совпадают с результатами проверки предыдущего автомата.

Построение графа с помощью автоматической конвертации, Convert>Convert Right-Linear Grammar to FA.

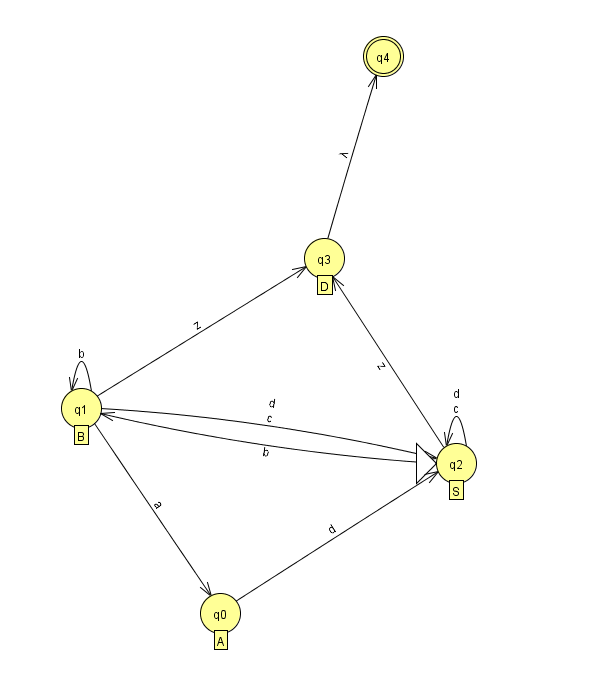

Рисунок 9- автоматический граф

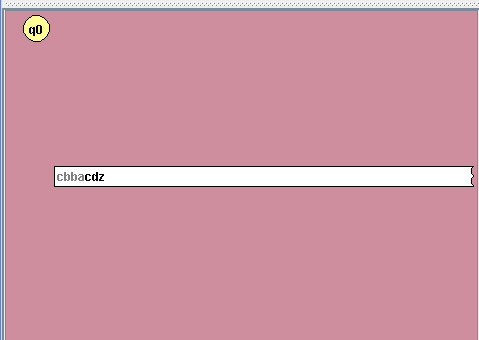

Последовательность при отсутствии а:

Рисунок 10- последовательность без a

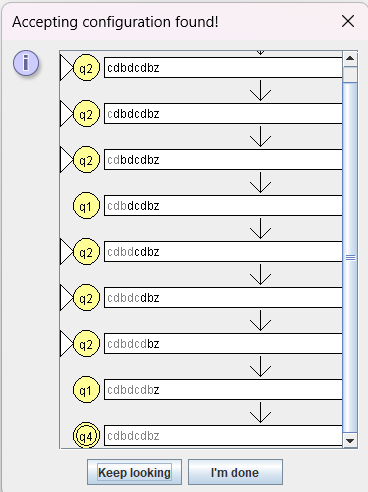

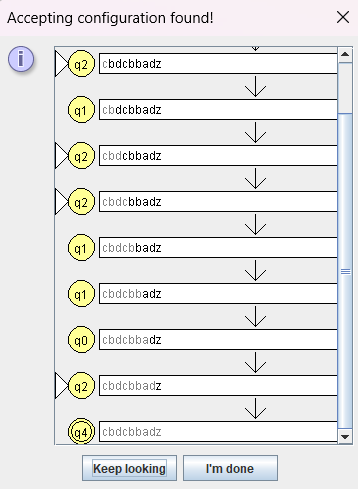

Корректно веденная последовательность:

Рисунок 11- корректно веденная последовательность

Некорректно веденная последовательность:

Рисунок 12- некорректно веденная последовательность

Из рисунков 10-12 видно, что результаты тестирований всех автоматов совпадают.

Часть 2

Построение распознавателя КС-грамматики на базе МП-автомата

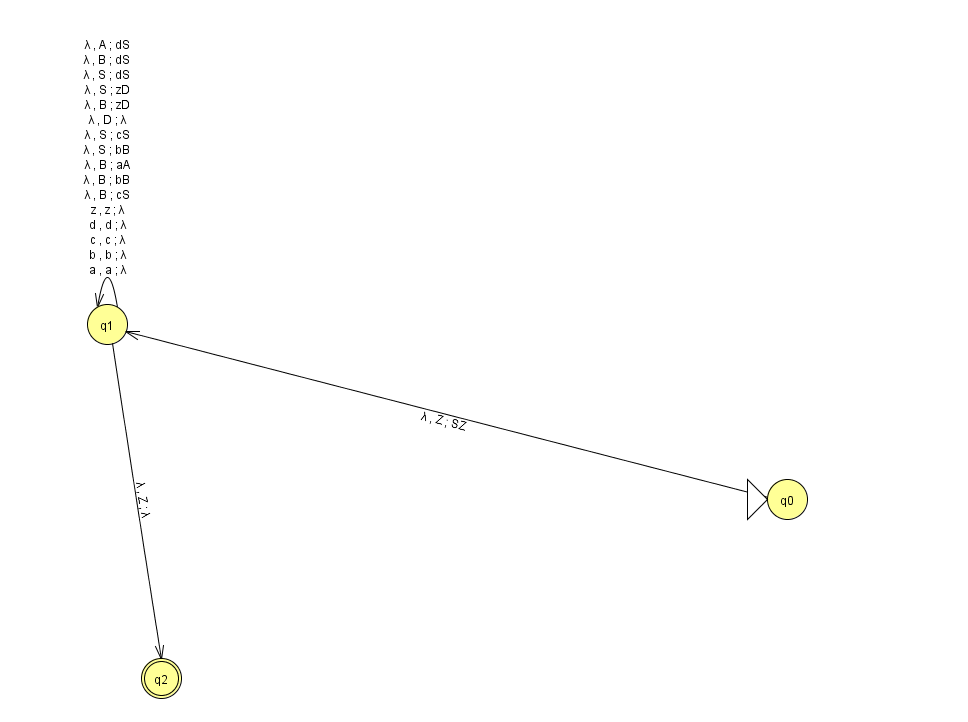

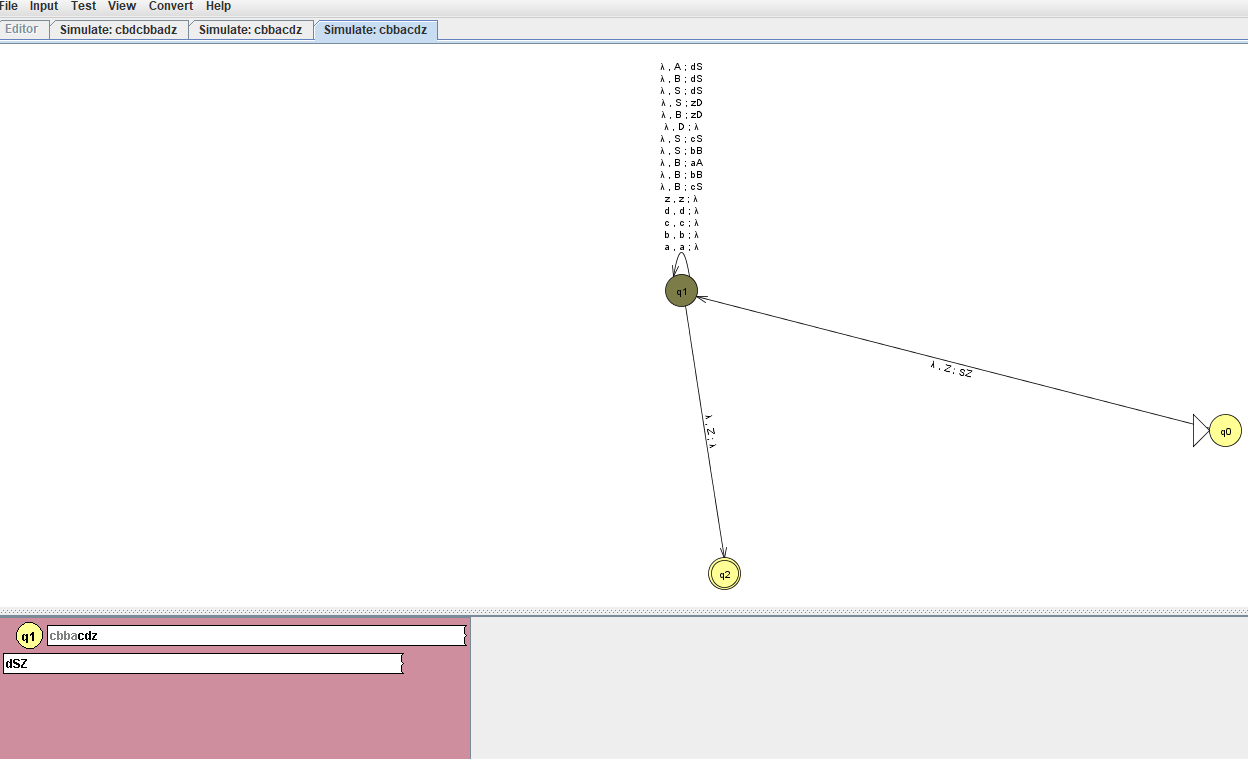

Рисунок 13- распознаватель КС-грамматики

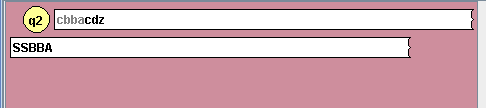

Последовательность с отсутствием a:

Рисунок 14- последовательность с отсутствием a

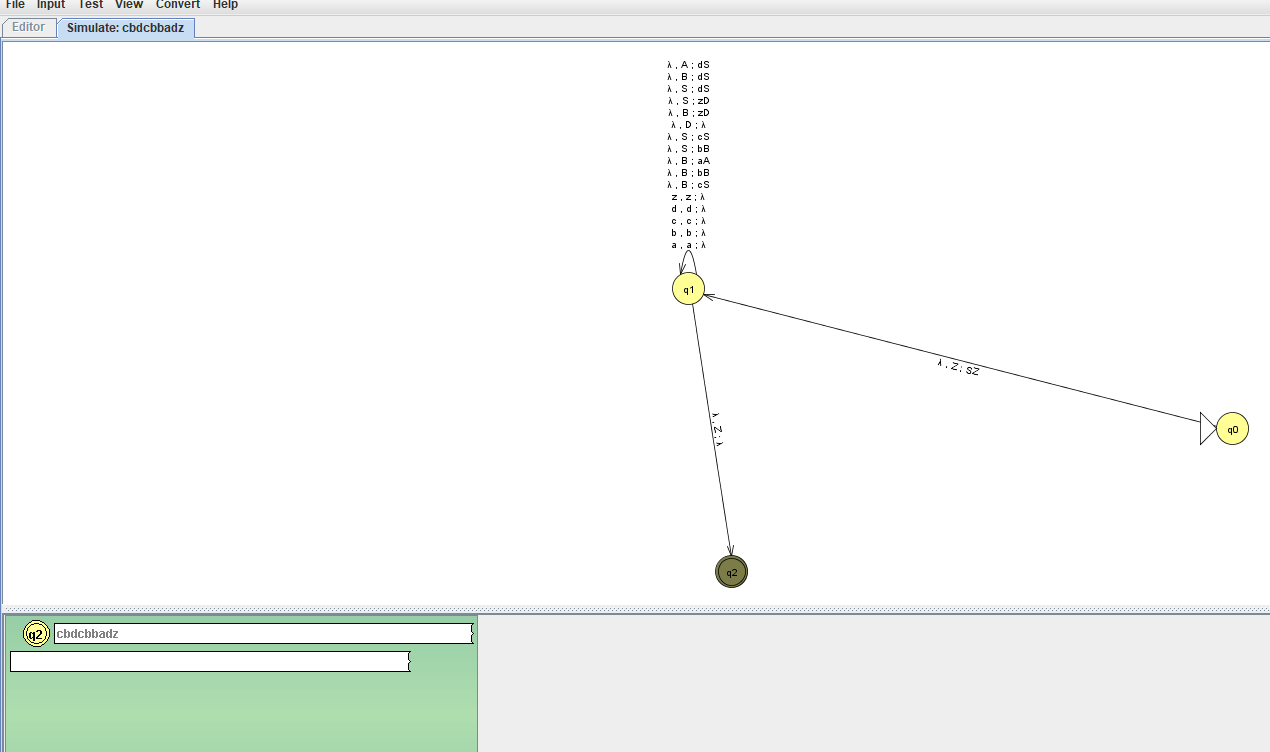

Корректно веденная последовательность:

Рисунок 15- корректно веденная последовательность

Некорректно веденная последовательность:

Рисунок 16- некорректно веденная последовательность

Вывод

В ходе лабораторной работы получены навыки создания КС-грамматики, и построения автоматов.
