ОТЧЕТ О ЛАБОРАТОРНОЙ РАБОТЕ №2

СОЗДАНИЕ СЛОЖНЫХ ОБЪЕКТОВ ПРИ ПОМОЩИ СПЛАЙНОВ. ЛОГИЧЕСКИЕ ОПЕРАЦИИ И ТИРАЖИРОВАНИЕ.

по курсу: КОМПЬЮТЕРНАЯ ГРАФИКА

РАБОТУ ВЫПОЛНИЛ

СТУДЕНТ ГР. №	4116				С.А. Степченко
			подпись, дата		инициалы, фамилия

Санкт-Петербург 2022

Цель работы: получить навыки работы со сплайнами, построив модель архитектурного сооружения (ротонды). Овладеть приёмами создания тел вращения и выдавливания, применения логических операций к трёхмерным объектам и расстановки объектов в сцене с использованием массива.

Вариант 23: форма колонн(сплайн и число углов)- NGon 8, количество колонн-9,

вариант ваз:

1. Моделирование цоколя архитектурного сооружения с использованием сплайнов

Был создан сплайн в форме окружности (Circle) и во вкладке Interpolation установлена степень детализации (Steps) в значение 11, чтобы после визуализации окружность имела 48 сегментов. Радиус равен 80

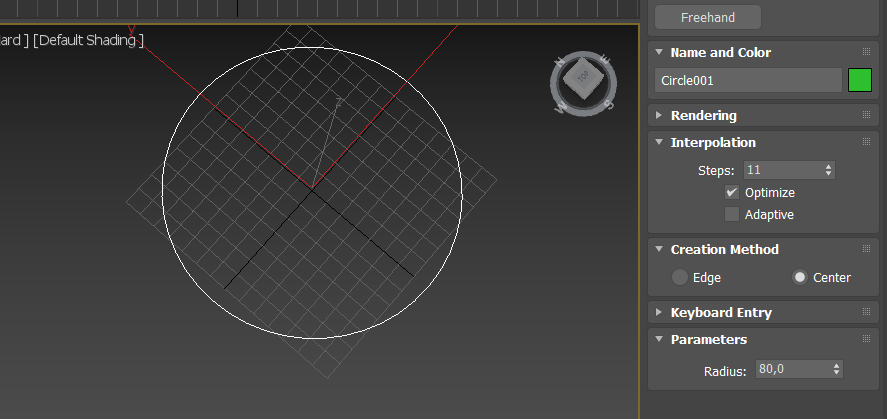

Рис 1.1- Создание сплайна в форме окружности

Далее к окружности применялся модификатор Bevel

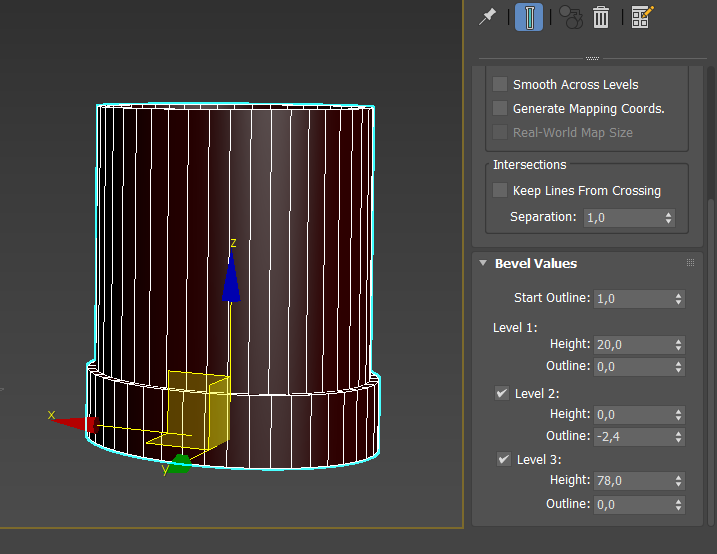

Рис 1.2-Применение модификатора Bevel и его параметры

2. Моделирование фасада архитектурного сооружения с использованием сплайна.

Был создан сплайн Donut (пончик). Параметр Steps (шаги) в разделе Interpolation (интерполяция) задан 10. В параметрах сплайна задан первый радиус: 40, второй радиус: 35.

Рис 2.1-Сплайн Donut и его параметры

Затем к сплайну применялся модификатор Bevel

Рис 2.2-Парметры применения модификатора Bevel к сплайну Donut

При помощи инструмента Select and place фасад был установлен на цоколь

Рис 2.3-Координаты фасада

Рис 2.4-Фасад на цоколе

Для того, чтобы вырезать в фасаде дверной проём, создаётся сплайн Rectangle (прямоугольник) с размерами 35 единиц в длину и 25 единиц в ширину

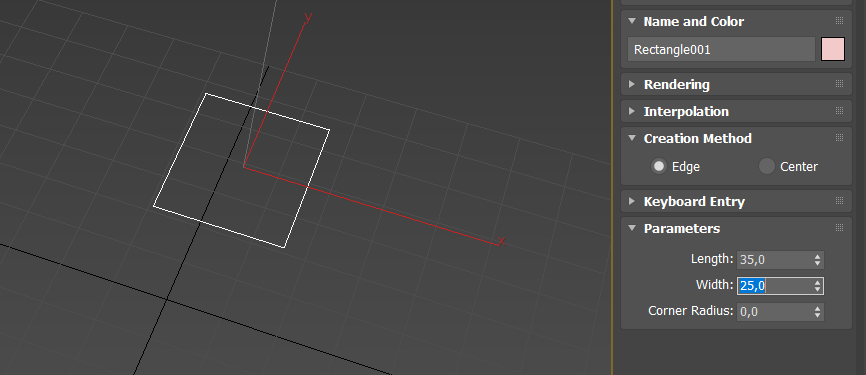

Рис 2.5-Сплайн Rectangle и его параметры

Затем был включен режим привязки по вершинам (Snaps Toggle >> Vertex) и добавлен сплайн Arc (дуга)

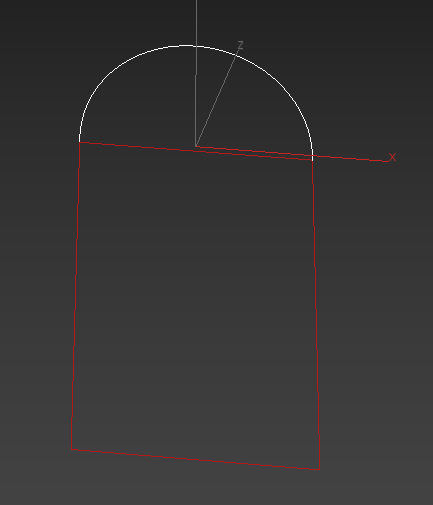

Рис 2.6-Сплайн Rectangle и сплайн Arc

Сплайн Arc сконвертирован в редактируемый сплайн (Editable Spline) и активирован режим присоединения (Attach) к прямоугольнику. Линия внутри удалена.

В том месте, где соединяются два сплайна, были выделены рамкой 4 вершины и применён модификатор Weld (сварить)

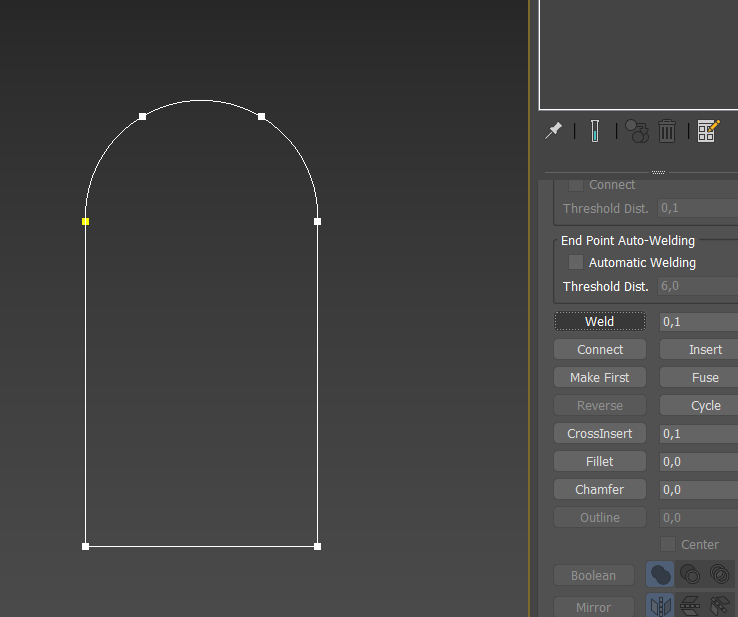

Рис 2.7- Объединённые сплайны Rectangle и Arc

К получившемуся профилю применён модификатор Extrude и этот объект размещён в стене фасада

Рис 2.8- Размещение получившегося объекта в стене фасада

Затем из геометрии фасада была вырезана геометрия дверного проёма с помощью применения логической операции вычитания (Subtract).

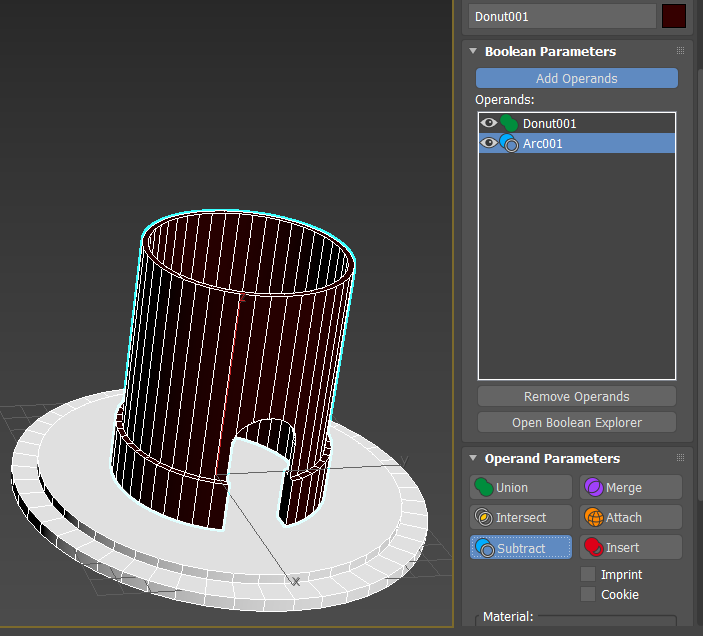

Рис 2.9- Результат вычитания операндов

3. Моделирование крыши

Создана сплайн-линию (Line), начальная и конечная вершины выровнены по оси

Рис 3.1- Форма профиля для крыши здания

К созданному контуру применялся модификатор Lathe (токарная обработка. В пункте (Direction) выбрана ось Y и выравнивание (Align) по минимуму (Min). В качестве выходной геометрии (Output) выбрана полигональную сетка (Mesh). Задано количество сегментов равное 32. Чтобы избавиться от лишних вершин и устранить чёрные артефакты, подключался пункт Weld Core.

Рис 3.2- настройки модификатора Lathe и полученное вращения

Опорная точка крыши помещена в центр объекта (вкладка Hierarchy >> Affect Pivot Only >> Center to Object).

Рис 3.3-опорная точка крыши в центре

При помощи стандартных инструментов Select and Move и Select and Uniform Scale размер и положение крыши подобраны под размер и положение фасада

Рис 3.4-Готовая крыша на фасаде
