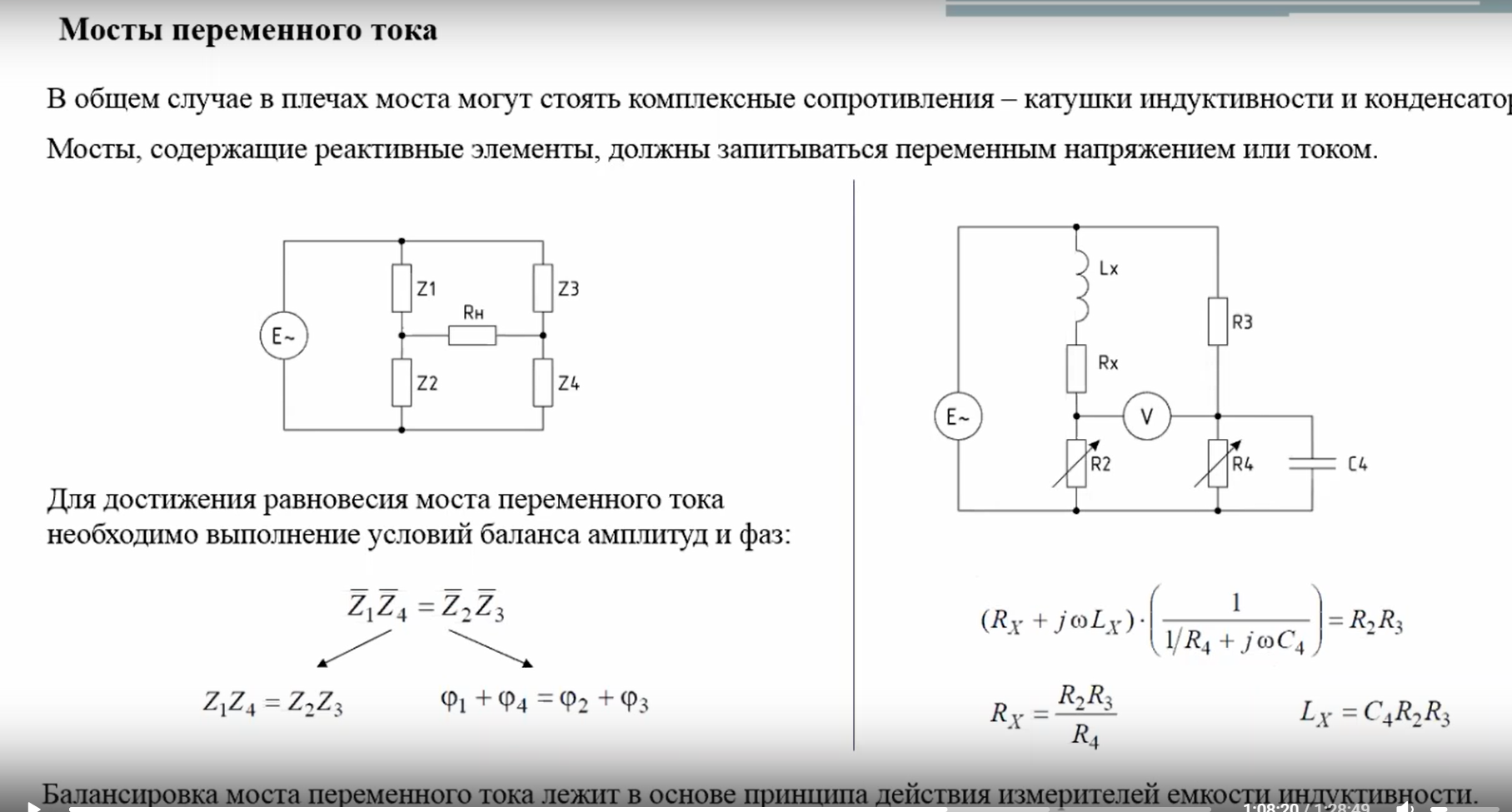

5. Параметрические датчики. Мост с автобалансировкой, мост переменного тока.

лекция 2 тайминг 50:34 для автобалансировки

лекция 2 тайминг 1:01:43

6. Датчики температуры. Термопары, металлические термометры сопротивления. Лекция 3

-------------->>>>>>Серым цветом - необязательная информация в данном вопросе.

Но текста много. Решайте сами, что будете писать.

Датчик – средство измерений, предназначенное для выработки сигнала измерительной информации в форме, удобной для передачи, дальнейшего преобразования, обработки или хранения, но не поддающаяся непосредственному восприятию наблюдателем.

Датчики температуры нужны для того, чтобы проконтролировать температуру в помещении, жидкости, твердого объекта или расплавленного металла

Реперная точка – легко воспроизводимое значение температуры.

Особенность температуры среди других физ. величин:

Металлические термометры сопротивления.

График показывает изменение сопротивления от температуры для никеля, вольфрама и платины:

Rt/Rto - в большей степени зависит от удельн. R

В большинстве случаев, можно описать эту зависимость с помощью полинома 3 степени.

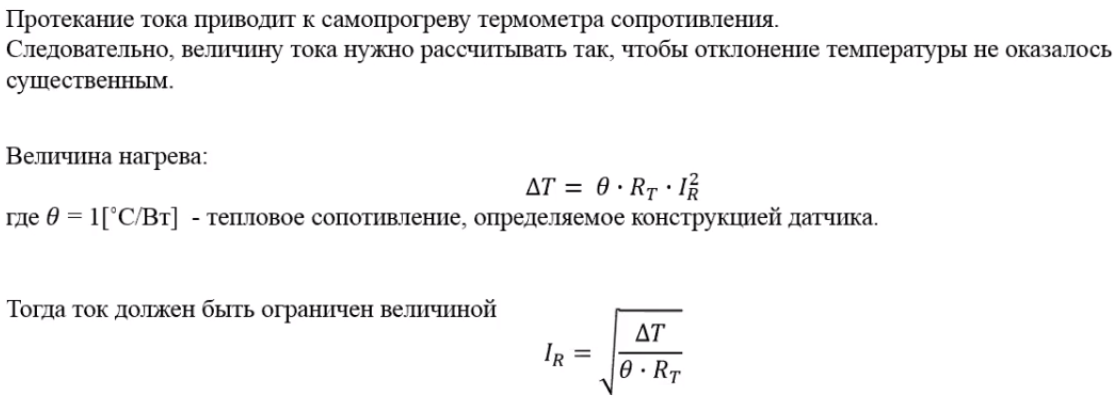

Берется проволока (например, из платины) и наматывается на некоторый каркас, так чтобы сопротивления получилось 50, 100, 500 Ом. Полученный датчик заключают в корпус, чтобы можно было работать в различных условиях. Из датчика выводят 2, 3 или 4 вывода (в зависимости от используемой схемы):

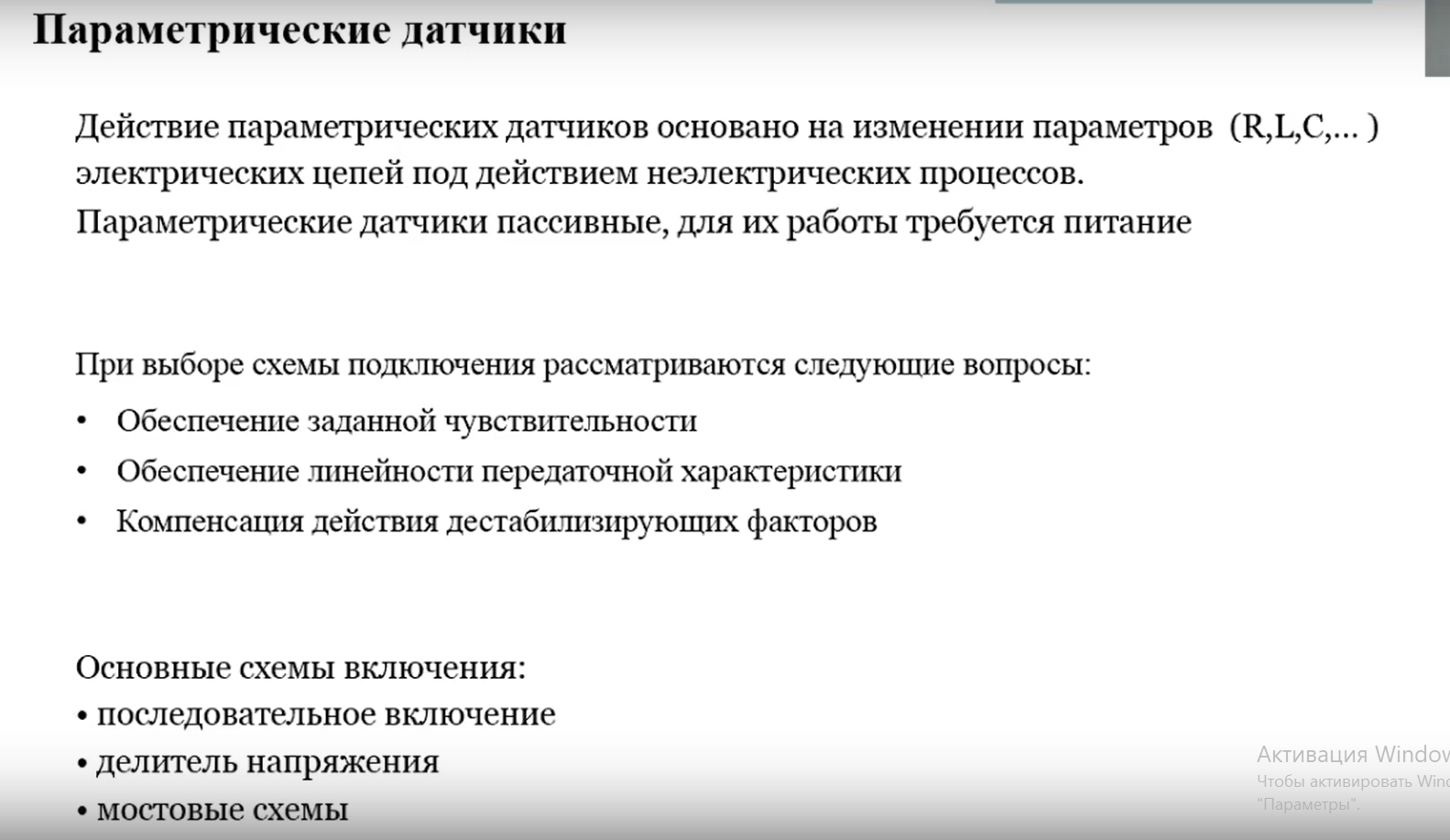

В параметрических датчиках изменяются параметры электрических, магнитных, оптических цепей – сопротивление, индуктивность, ёмкость. Являются пассивными, требуют подведения внешнего питания.

Термопары.

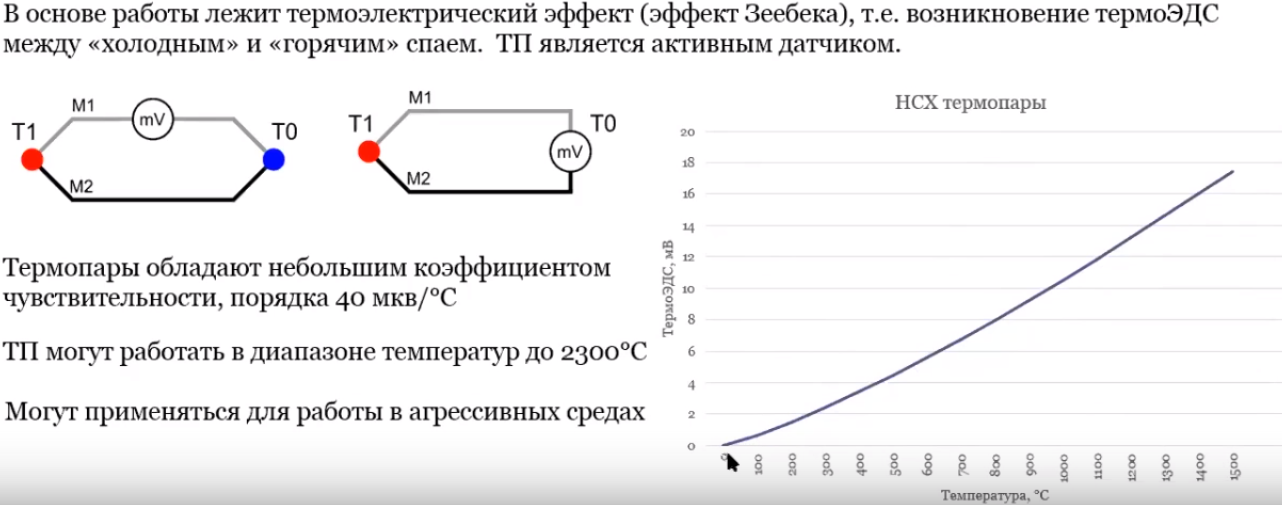

M1, M2 - 2 проводника (металлы 1 и 2), точки - места сплава, один сваренный контакт находится при температуре T1, второй - при T0. Разность этих температур приводит к тому, что возникает термоЭДС (величина обнаруживается вольтметром mV). Если есть ЭДС - датчик активный.

График: НСХ термопары - Номинальная статическая характеристика термопары.

Чаще всего холодный спай находится в месте с известной температурой, например тающий лед.

2я схема: Часто встречается ТП, где есть только горячий спай, а вольтметр максимально перенесен к холодному спаю.

Разновидности ТП (по типу применяемых материалов):

Часто применяются хромель-алюмель (сплавы хрома и алюминия), хромель-константан и хромель-копель.

Особенности подключения:

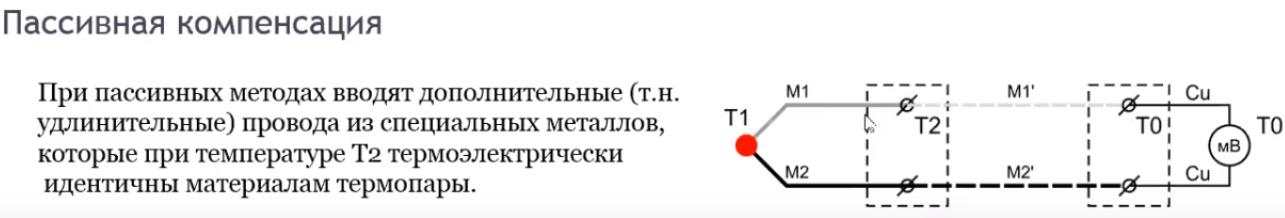

Варианты устранения этого:

7. Датчики температуры. Кремниевые датчики температуры, термисторы, полупроводниковые датчики температуры.

Лекция 3

Датчики температуры нужны для того, чтобы проконтролировать температуру в помещении, жидкости, твердого объекта или расплавленного металла.

Реперная точка – легко воспроизводимое значение температуры.

Особенность температуры среди других физ. величин:

Металлические термометры сопротивления.

График показывает изменение сопротивления от температуры для никеля, вольфрама и платины:

Rt/Rto - в большей степени зависит от удельн. R

В большинстве случаев, можно описать эту зависимость с помощью полинома 3 степени.

Берется проволока (например, из платины) и наматывается на некоторый каркас, так чтобы сопротивления получилось 50, 100, 500 Ом. Полученный датчик заключают в корпус, чтобы можно было работать в различных условиях. Из датчика выводят 2, 3 или 4 вывода (в зависимости от используемой схемы):

В параметрических датчиках изменяются параметры электрических, магнитных, оптических цепей – сопротивление, индуктивность, ёмкость. Являются пассивными, требуют подведения внешнего питания.
