Связка абразивного инструмента

Связка — это материал, с помощью которого шлифзерно це­ментируется и формируется в абразивный инструмент определен­ных размера и формы.

В процессе шлифования шлифзерно с по­мощью связки прочно удерживается в абразивном круге и самоза­тачивается об обрабатываемую деталь. Затупившееся зерно своевременно удаляется с помощью той же обрабатываемой дета­ли.

Поры в связке служат процессу образования стружки и ее от­вода (рисунок. 2.).

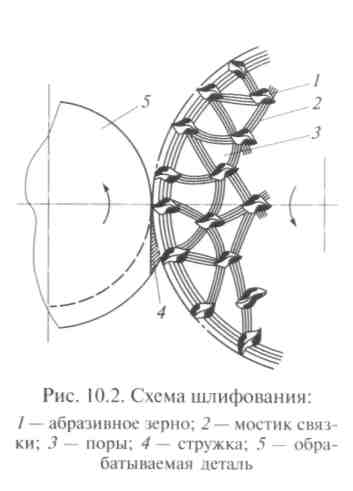

Рисунок 2.

Связки бывают органического и неорганического происхожде­ния.

К органическим связкам

• относятся:

• бакелитовая — силиконовый каучук (Б);

вулканитовая — фенолформальдегидная смола (В);

• глифталевая — фталевый ангидрит плюс глицерин (ГФ);

• каучуксодержащая (К);

• поливинилформалевая (ПФ);

• эпоксидная (Э).

Органические связки эластичны, имеют высокую ударную вяз­кость, но низкую теплостойкость.

К неорганическим связкам относятся:

- керамическая (К);

-металлическая (обозначение в зависимости от композиции

металлов),

• магнезиальная (М);

силикатная (С);

• перлитовая (П).

Неорганические связки имеют высокие механические свойства, абразивную способность и высокую теплостойкость.

Органические связки

Основу бакелитовой связки составляет бакелитовая смола. Цвет бакелитовой связки коричневый. При нагреве пламенем чувствуется запах смо­лы (фенола).

В зависимости от технологических особенностей об­разуется бакелитовая связка следующих разновидностей:

- Б1 — пулъвебакелит с другими наполнителями;

- Б2 — жидкий бакелит;

-БЗ — бакелитовая специальная связка;

-БУ — связка для кругов, армированных стеклосеткой.

Цифровой индекс, приведенный после буквенного обозначения, указывает на технологию изготовления абразивного инструмента.

Например, бакелитовые связки Б1 при­меняются для изготовления кругов методом прокатки. Бакелито­вая связка Б2 применяется для изготовления кругов из зерен при­родного, синтетического алмаза и эльбора. При этом в связку до­бавляются металлические порошки.

Инструмент на бакелитовой связке применяется для обдироч­ных работ, выполняемых вручную и на подвесных станках плос­кого шлифования торцом круга, отрезки заготовок, прорезки па зов (вместо фрезерования), за­точки инструмента для обработ­ки тонких изделий, где опасен пережог.

Бакелитовые связки имеют невысокую теплостой­кость (150... 180 °С) и низкую стойкость к щелочным смазочно-охлаждающим жидкостям (СОЖ). При высокой темпера­туре инструмент размягчается, связка выгорает, абразивные зерна углубляются в массу тела инструмента и режут поверх­ность на небольшую глубину.

Это позволяет шлифовать дета­ли более высокого класса, чем при других видах связок.

Круги на бакелитовой связке длитель­ное время сохраняют режущие свойства за счет самозатачивания зерен и допускают шлифование при больших скоростях (оборотах).

Абразивные инструменты на бакелитовой связке рекомендуется использовать для плоского шли­фования, где более интенсивно происходит самозатачивание кру­гов.

Бакелитовая связка оказывает на обрабатываемую деталь по­лирующие действия. Инструмент с этой связкой имеет высокие прочность и эластичность. Высокая эластичность абразивного ин­струмента на бакелитовой связке позволяет применять его для шли­фования и полировочных работ.

Структура инструмента плотная и прочная, поэтому круги на бакелитовой связке могут быть изго­товлены толщиной до 0,5... 1,0 мм при диаметре 150...200 мм.

Ба­келитовая связка идет на изготовление абразивного инструмента из карбида кремния черного и электрокорунда нормального.

Основу вулканитовой связки составляет силиконовый каучук. Цвет инструмента на вулканитовой связке от коричневого до чер­ного.

При нагреве пламенем чувствуется запах горелой резины.

Существуют следующие разновидности вулканитовой связки:

-В — связка натрийбутадиеновая для инструмента, изготавливаемого на вальцах с последующей вулканизацией;

-В1 и В2 — связка специ­альная;

-ВЗ — связка для инструмента, изготавливаемого прессо­ванием в резиносмесителях, формируется и вулканизируется.

Шлифовальные круги на вулканитовой связке имеют высокую прочность, эластичность и влагостойкость и применяются для бесцентрового шлифования.

При шлифовании на них допускают­ся высокие скорости абразивных кругов. Вулканитовая связка так­же используется для изготовления тонких кругов. Недостатком вул­канитовой связки является быстрое засаливание круга.

Глифталевая связка применяется с графитовым наполнителем.

Абразивный инструмент на глифталевой связке имеет волокнис­тое строение, высокие упругость и ударную вязкость и применя­ется при отделочных операциях закаленных сталей (тонкое шли­фование, полирование, доводка).

Каучуксодержащая связка применяется для изготовления ал­мазной шлифовальной ленты. Связка наносится на лавсановую ткань.

По жесткости каучуксодержашая связка подразделяется на три группы:

-эластичная (Р1, Р4),

- полужесткая (Р9)

- жесткая (Р14).

На каучуксодержашей связке изготавливается водостойкая полировальная шкурка из эльбора на тканевой основе.

В эти связ­ки для ускорения процесса изготовления шлифовального матери­ала и улучшения его свойств добавляют вулканизаторы, мягчители, стабилизаторы, ускорители и наполнители (оксид цинка, ок­сид магния и др.).
