Наружный диаметр приемных катушек, мм |
200 |
500 |
|
|
|
|
500 |
|
Наибольшее кол-во одновременно работающих пар, шт.: |
|
|
|
|
|
|
|
|
- дисковых ножей |
6 |
20 |
|
|
|
- лезвий |
10 |
- |
|
|
|
Установленная мощность электрообуродования, кВт |
1,8 |
3,3 |
|
|
|
Габариты, мм: |
|
|
|
|
|
- длина |
3400 |
3300 |
|
|
|
- ширина |
1410 |
2000 |
|
|
|
- высота |
1800 |
1750 |
|
|
|
Масса, кг |
2000 |
3200 |
|
|
|
По требованию заказчика могут поставляться установки специального исполнения с измененными техническими данными; установки, оснащенные набором инструмента и
431

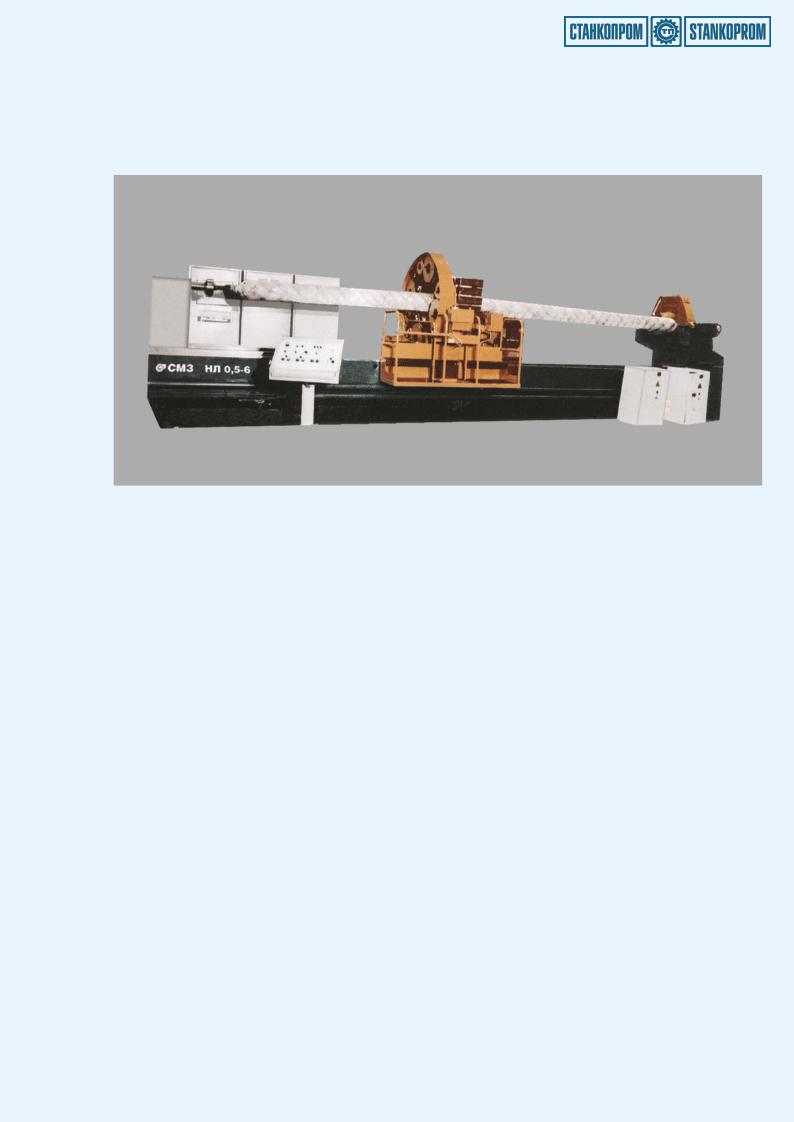

Станок намоточный С ЧПУ модели НЛ-0,5-6
1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Предназначены для изготовления методом намотки длинномерных деталей из композиционных материалов типа лонжеронов лопастей несущего и хвостового винта вертолетов. Особенности конструкции станка НЛ 0,5-6 – возможность намотки как на неподвижную, так и на вращающуюся оправку.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
НЛ 0,5-6 |
НЛ 0,5-10 |
|
|
|
Наибольший диаметр описанной вокруг изделия окружности, мм |
500 |
500 |
|
|
|
Наибольшая длина изделия с технологическими законцовками, |
|
|
мм |
6500 |
10000 |
|
|
|
Наибольшая масса изделия, кг |
100 |
1000 |
|
|
|
Наибольшая ширина наматываемой ленты, мм |
10 |
20 |
|
|
|
Наибольшая частота вращения, об/мин.: |
|
|
|
|
|
- намоточного устройства |
20 |
30 |
|
|
|
- оправки |
20 |
- |
|
|
|
Количество управляемых координат |
4 |
3 |
|
|
|
Количество одновременно работающих раскладчиков, шт. |
4 |
4 |
|
|
|
Установочная мощность станка, кВт |
24 |
24 |
|
|
|
Габариты, мм: |
|
|
|
|
|
432
- длина |
9000 |
15000 |
|
|
|
- ширина |
2100 |
2310 |
|
|
|
- высота |
2300 |
2300 |
|
|
|
Масса, кг |
8500 |
11000 |
|
|
|

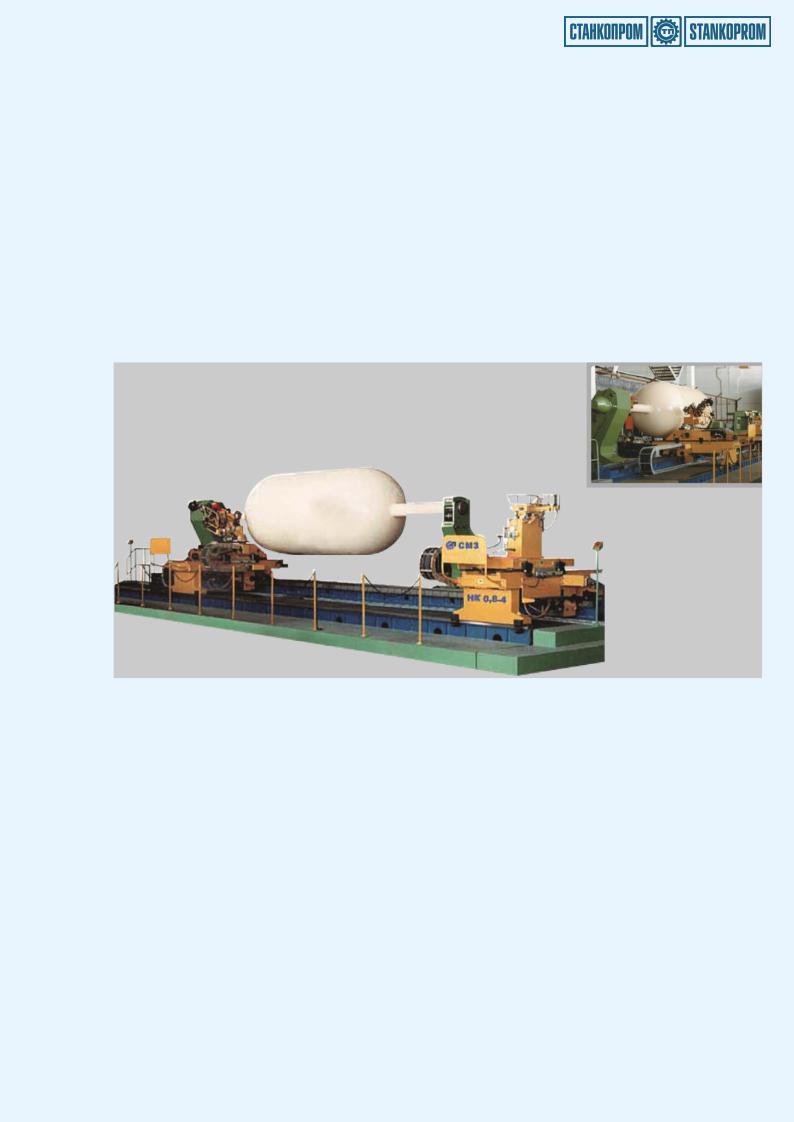

Станок намоточный с ЧПУ модели НК-1,6-8
1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Станки предназначены для изготовления деталей из полимерных композиционных материалов методами спиральной и окружной намотки на вращающуюся оправку.
Станки имеют управление по 7 независимым координатам, из них 5 координат используются при спиральной намотке и 3 при окружной намотке. Ось вращения оправке является общей координатой для обоих видов намотки. На станках можно выполнять намотку выпуклых изделий различных геометрических форм типа отсеков, корпусов, емкостей по геодезическим линиям и другим рисункам. Армирование материала возможно с углами от 10° до 90° к оси изделия.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
НК 0,8-4 |
НК 1,6-8 |
НК 1,6-8ПУ |
НК 2,5-12 |
|
|
|
|
|
Метод намотки |
сухой |
сухой |
сухой/мокрый |
сухой |
|
|
|
|
|
Диаметр изделий, мм |
до 800 |
до 1600 |
до 1600 |
до 2500 |
|
|
|
|
|
433
Наибольшая длина оправки с цапфами, мм |
4000 |
8000 |
8000 |
12000 |
|
|
|
|
|
Наибольшая масса оправки, т. |
1 |
7 |
7 |
15 |
|
|
|
|
|
Наибольшая скорость перемещения линейных координат, |
|
|
|
|
мм/мин. |
24000 |
24000 |
24000 |
24000 |
|
|
|
|
|
Наибольшая частота вращения поворотных координат, |
|
|
|
|
об/мин. |
30 |
30 |
30 |
30 |
|
|
|
|
|
Ширина ленты, мм: |
|
|
|
|
|
|
|
|
|
- для спиральной намотки |
до 50 |
50 |
50 |
50 |
|
|
|
|
|
- для окружной намотки |
до 500 |
500 |
500 |
500 |
|
|
|
|
|
Количество независимых движений (координат): |
|
|
|
|
|
|
|
|
|
- при спиральной намотке |
5 |
5 |
5 |
5 |
|
|
|
|
|
- при окружной намотке |
3 |
3 |
3 |
3 |
|
|
|
|
|
Габариты, мм: |
|
|
|
|
|
|
|
|
|
- длина |
10100 |
14050 |
16350 |
18400 |
|
|
|
|
|
- ширина |
6030 |
6030 |
5850 |
7275 |
|
|
|
|
|
- высота |
2310 |
2710 |
2710 |
3660 |
|
|
|
|
|
Масса, кг |
18500 |
24500 |
24500 |
31000 |
|
|
|
|
|
434

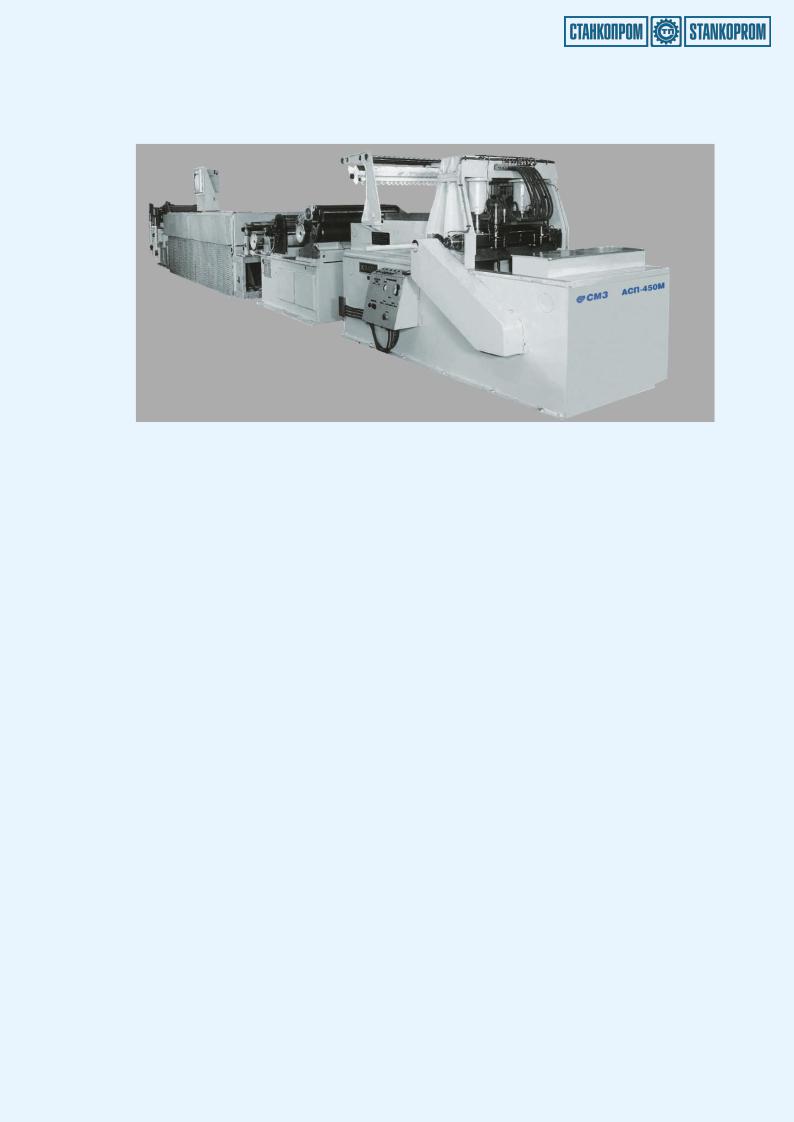

Автомат для изготовления сотовых наполнителей модели АСП-450
1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Предназначены для изготовления пакетов клееных сотовых заполнителей из фольги и алюминиевых сплавов путем нанесения клеевых полос.
Клеевые полосы наносятся непрерывно в продольном направлении с двухсторонним их расположением в пакете
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
АСП-250М |
АСП-450М |
АСП-1000 |
|
|
|
|
Размеры изготавливаемого пакета, мм: |
|
|
|
|
|
|
|
- ширина |
450 ± 0,15 |
450 ± 0,15 |
990 ± 0,15 |
|
|
|
|
- высота |
250 |
320 |
400 |
|
|
|
|
Наибольшее количество листов в пакете, шт. |
до 100 |
200 |
150 |
|
|
|
|
Материал для изготовления пакета (марка фольги) |
А5Т |
А5Т; АМГ-2Н |
АМГ-2Н |
|
|
|
|
Толщина фольги, мм |
0,03 – 0,05 |
0,03 – 0,05 |
0,03 |
|
|
|
|
Ширина фольги, мм |
460 |
460 |
1000 |
|
|
|
|
Скорость перемещения фольги, мм/мин. |
1800-3260 |
1800 – 5000 |
1500 – 3000 |
|
|
|
|
Потребляемая мощность, кВт (кратковременная, до |
|
|
|
40 мин) |
3,0 |
2,85 |
4,9 |
|
|
|
|
Габариты, мм: |
|
|
|
|
|
|
|
- длина |
9000 |
10250 |
12500 |
|
|
|
|
- ширина |
1720 |
2500 |
4090 |
|
|
|
|
- высота |
3030 |
2230 |
2100 |
|
|
|
|
Масса, кг |
11200 |
13000 |
24000 |
|
|
|
|
435

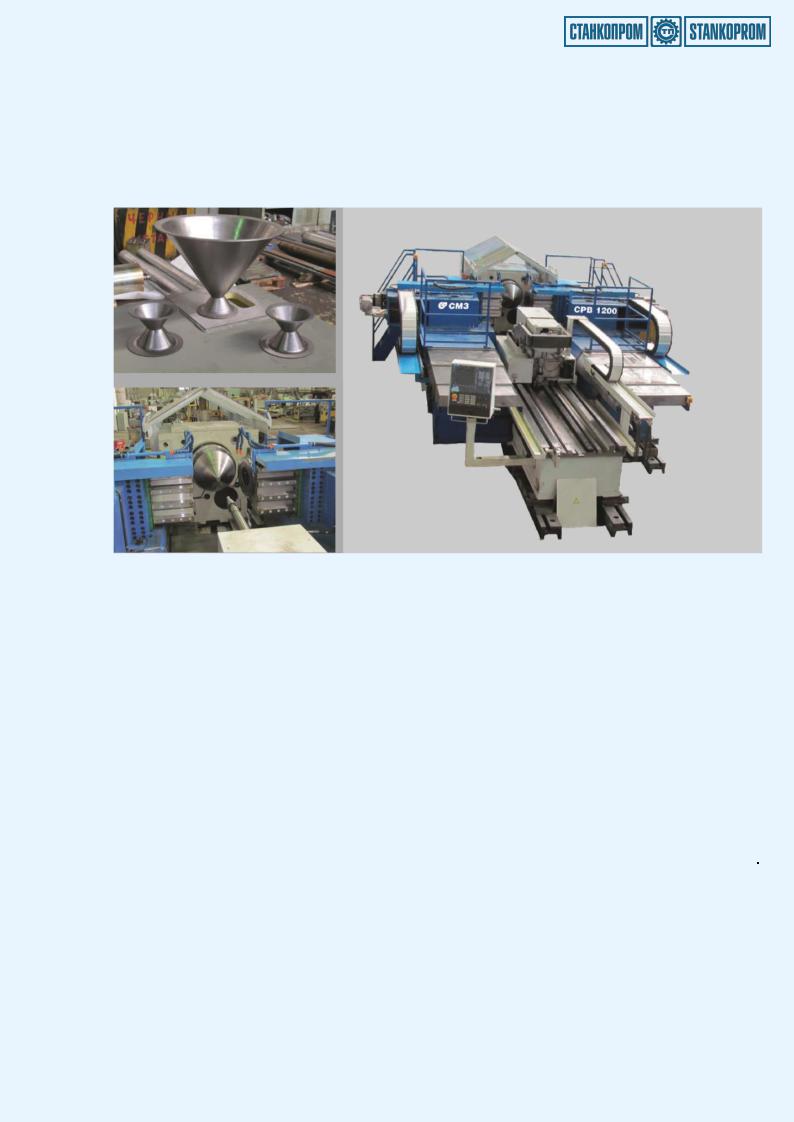

Стан ротационной вытяжки модели СРВ-1200
1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Предназначен для ротационной вытяжки осесимметричных тонкостенных оболочек постоянной и переменной толщины с прямолинейными и криволинейными образующими в автоматическом цикле под управлением УЧПУ. Стан оснащен 2 суппортами, на каждом из них может использоваться 1 или 2 ролика. Все программируемые оси имеют электромеханический привод с роликовыми винтовыми передачами и направляющие качения с предварительным натягом. Используется УЧПУ Sinumerik-840D SL.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
СРВ-1200 |
|
|
Обрабатываемый диаметр, мм |
70…1200 |
|
|
Наибольшая длина обрабатываемой детали, мм |
1800 |
|
|
Наибольшие усилия подач, кН |
|
|
|
- продольной |
200 |
|
|
- поперечной |
200 |
|
|
Наибольшее усилие прижима заготовки, кН |
190 |
|
|
Наибольшее усилие съемника, кН |
190 |
|
|
Мощность привода шпинделя, кВт |
100 |
|
|
436
Частота вращения шпинделя, об/мин |
1 ... 310 |
|
|
Точность позиционирования в пределах толщины стенки |
|
детали, мм |
0,01 |
|
|
Дискретность задания программируемых перемещений, мм |
0,001 |
|
|
|
9797 х 5338 |
Габариты, мм (длина х ширина х высота) |
х 2467 |
|
|
Масса, кг |
60 000 |
|
|
