Удельное тяговое усилие электромагнитного





стола, Н/см2, не менее

35









Частота вращения (синхронная) шлифовального





круга, мин-1

1000









Типоразмеры шлифовального круга по ГОСТ Р





52781-2007 (ГОСТ 2424-83)

2 500×100×400









Наибольшая окружная скорость шлифовального





круга, м/сек

26,2









Предельный допустимый дисбаланс круга в





сборе с планшайбой, гсм

10









Тип и размеры сегментов шлифовальных по





ГОСТ 2464-82



5С100×40×150











Количество сегментов в сегментном патроне



10







Тип электропривода перемещения



сервопривод

шлифовальной бабки











Тип штурвала шлифовальной бабки



электронный







Дискретность





-индикации координат положения



1

шлифовальной бабки, мкм





-задания перемещений шлифовальной бабки,



1

мкм













Пределы вертикальных подач шлифовальной





бабки, мкм/сек



1…100











Наибольшее вертикальное перемещение





шлифовальной бабки, мм



510











Скорость быстрого хода шлифовальной





бабки, м/мин



0,26











Скорость замедленного хода шлифовальной











401



бабки, мкм/сек

от 1















Вертикальное перемещение шлифовальной









бабки на один оборот лимба, мм

0,1;1,0





















Вертикальное перемещение шлифовальной









бабки на одно деление лимба, мм

0,001;0,01





















Емкость бака для охлаждения жидкости, л











500

















Расход охлаждающей жидкости, л/мин, не









менее

120

























Габаритные размеры станка









(длина × ширина × высота), мм









-без агрегата охлаждения

3170±25 × 1300±25 × 3380±25





-с агрегатом охлаждения

3170±25 × 3100±25 × 3380±25















Масса станка, кг, не более









-без агрегата охлаждения

8800±5%





-с агрегатом охлаждения

9200±5%















3. БАЗОВАЯ КОМПЛЕКТАЦИЯ















Станина



1 шт.











Колонна



1 шт.











Редуктор перемещения стола



1 шт.











Каретка стола



1 шт.











Бабка шлифовальная



1 шт.











Редуктор подачи



1 шт.













402

Станция смазки

1 шт.











Агрегат охлаждения

1 шт.











Пульт управления

1 шт.











Электромагнитная плита

1 шт.











Электрошкаф

1 шт.











Электрооборудование на базе контроллера Delta

1 шт.











Ограждение стола

1 шт.











4. ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ















1

Домкраты клиновые 3Д722.415.000 (1









компл.)

















403

Точильно - шлифовальные станки

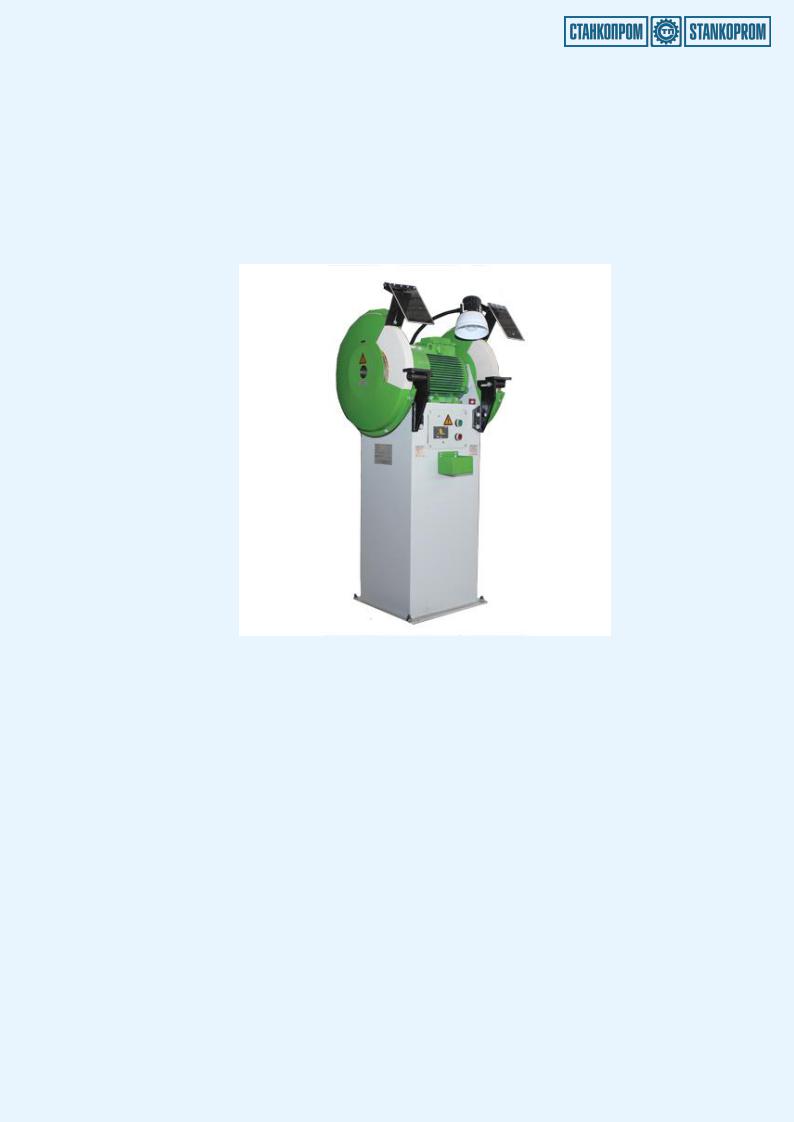

Станки точильно - шлифовальные моделей

ЛТШ-3, ЛТШ-2, ЛТШ-3-01, ЛТШ-2-01

1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Станки точильно-шлифовальные мод. ЛТШ-3, ЛТШ-2, ЛТШ-3-01, ЛТШ-2-01 предназначены для сухой заточки инструмента (сверл, резцов и пр.) и выполнения слесарных работ (снятия заусенцев, фасок и т.п.) – далее по тексту станок.

Станки ЛТШ-3, ЛТШ -2 имеют патрубки для подключения к цеховой вытяжной системе.

Станки ЛТШ-3-01, ЛТШ-2-01 оснащены пылеотсосом.

При применении соответствующих приспособлений станок может быть использован для шлифования и полирования изделий.

404

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ





Значение

Наименование параметра











ЛТШ-3

ЛТШ-2









Режущий инструмент по ГОСТ 2424-83 (ГОСТ Р 52781-







2007) на керамической связке







наружный диаметра круга, мм

400

300







высота круга, мм

40(50)*

40







посадочный диаметр, мм

127

76







Диаметр изношенного круга, мм

240

150









Класс неуравновешенности



2 или 1







Высота центров кругов от основания, мм

950

820







Частота вращения вала, мин. -1

1000

1500







Максимальная скорость резания, м/с

20

23,5







Мощность электродвигателя, кВт

3,0

2,2









Ток питающей сети



Переменный трехфазный



50Гц 380В













Габаритные размеры станка, мм













длина

660

500







ширина

600

485







высота

1370

1180







Масса, кг

220

102









Примечание - *) – при использовании круга высотой 50 мм для его крепления применять винты М10х70 ГОСТ 11738-84

405

3. БАЗОВАЯ КОМПЛЕКТАЦИЯ

Тумба в сборе

1 шт.





Кронштейн правый

1 шт.





Кронштейн левый

1 шт.





Подручник

2 шт.





Коробка

1 шт.





Ограждение круга левое

1 шт.





Ограждение круга правое

1 шт.





Светильник

1 шт.





Панель управления

1 шт.





Вводной автомат

1 шт.





Экран защитный

2 шт.





Конечный выключатель

Исполнение станка с



блокировкой





406

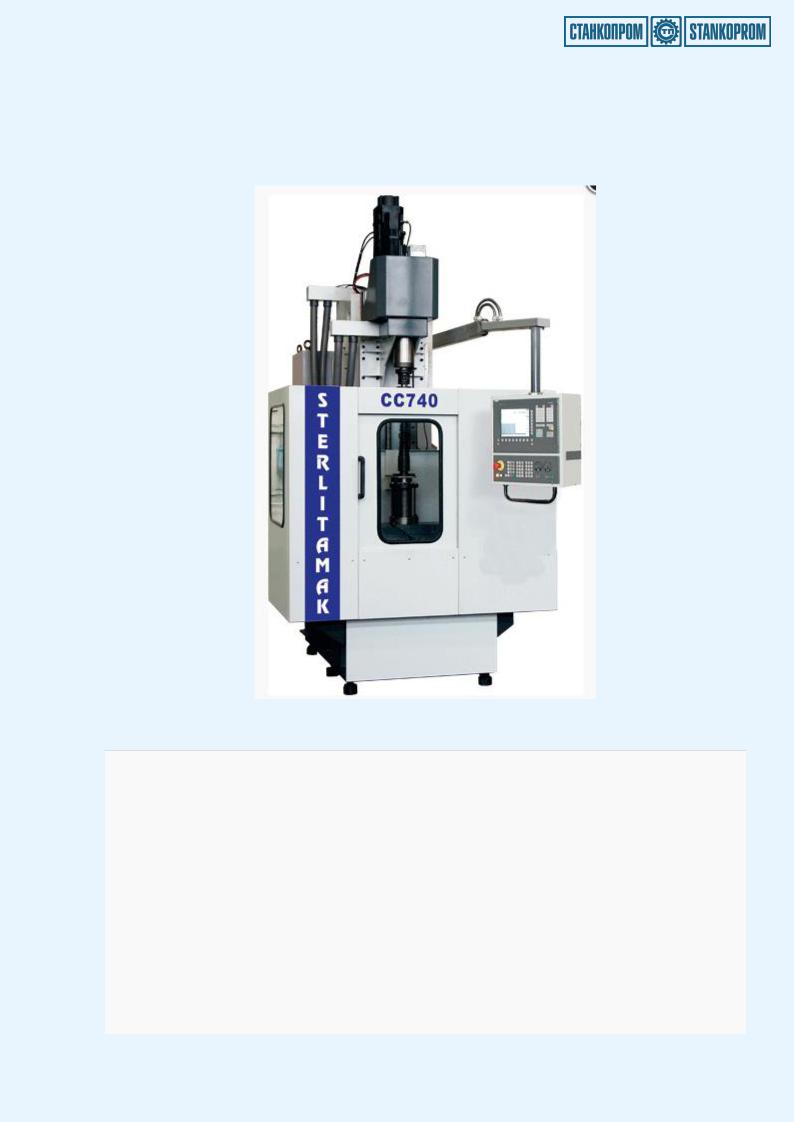

Хонинговальные станки

Хонинговальный станок модели CC744

1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Хонинговальные станки с ЧПУ с электромеханическим приводом разработаны для высокопроизводительной обработки отверстий в деталях среднего типоразмера (50...200 мм) в автомобильной и других отраслях промышленности для серийного и крупносерийного производства. Конструкция станка с одной шпиндельной бабкой, перемещающейся на LM-направляющих.

Конструктивные особенности станков:

Привод вращения шпинделя от электродвигателя с частотным регулированием Привод с возвратно-поступательного движения посредством шарико-винтовой передачи

от серводвигателя Привод разжима брусков:

-электромеханический, импульсный от серводвигателя;

-комбинированный: электромеханический, импульсивный от серводвигателя для предварительного хонингования и пневматический для чистого хонингования;

-гидравлический;

407

- пневматический.

Система контроля размера обрабатываемой детали:

Пневматическая, на основе пневмоэлектронного преобразователя. Система работает по принципу измерения давления воздуха между соплами хонголовки и стенками обрабатываемого отверстия; Пневматическая, на основе пневмоэлектронного преобразователя. Постоянный

аналоговый сигнал от пневмоэлектронного преобразователя во время процесса хонингования поступает в систему ЧПУ, которая, в соответствии с размерами в трех сечениях по высоте отверстия, автоматически корректирует точки реверса хонголовки, обеспечивая регулирования формы отверстия в продольном сечении;

Механическая, типа "падающая пробка-калибр".

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики



















Количество шпинделей

1













Ход шпинделя, мм

30...1000













Расстояние от оси шпинделя до колонны, мм

300...500













Скорость возвратно-поступательного движения

0...20





шпинделя, м/мин















Диапазон частот вращения шпинделя, об/мин

0...500













Наибольший крутящий момент на шпинделе, Нм

60...1000













Наибольшее осевое усилие на шпинделе, Н

1280...10 000













Суммарная мощность всех электродвигателей, кВт

5,5...27













Емкость бака СОЖ, л

150...450













Длина, мм

1850...3000













Ширина, мм

1650...2600



















408

Высота, мм

1700...3800





Масса станка, кг

1700...5000





Система ЧПУ

SIEMENS SINUMERIK 840D









* станки проектируются и изготавливаются по специальному заказу, под конкретную деталь заказчика

Перемещение по осям Ось Х - продольное перемещение стола

Ось Y - поперечное перемещение стола

Ось Z - вертикальное перемещение шпиндельной бабки Ось B - вращение шпинделя

409

Станки для испытаний шлифовальных кругов

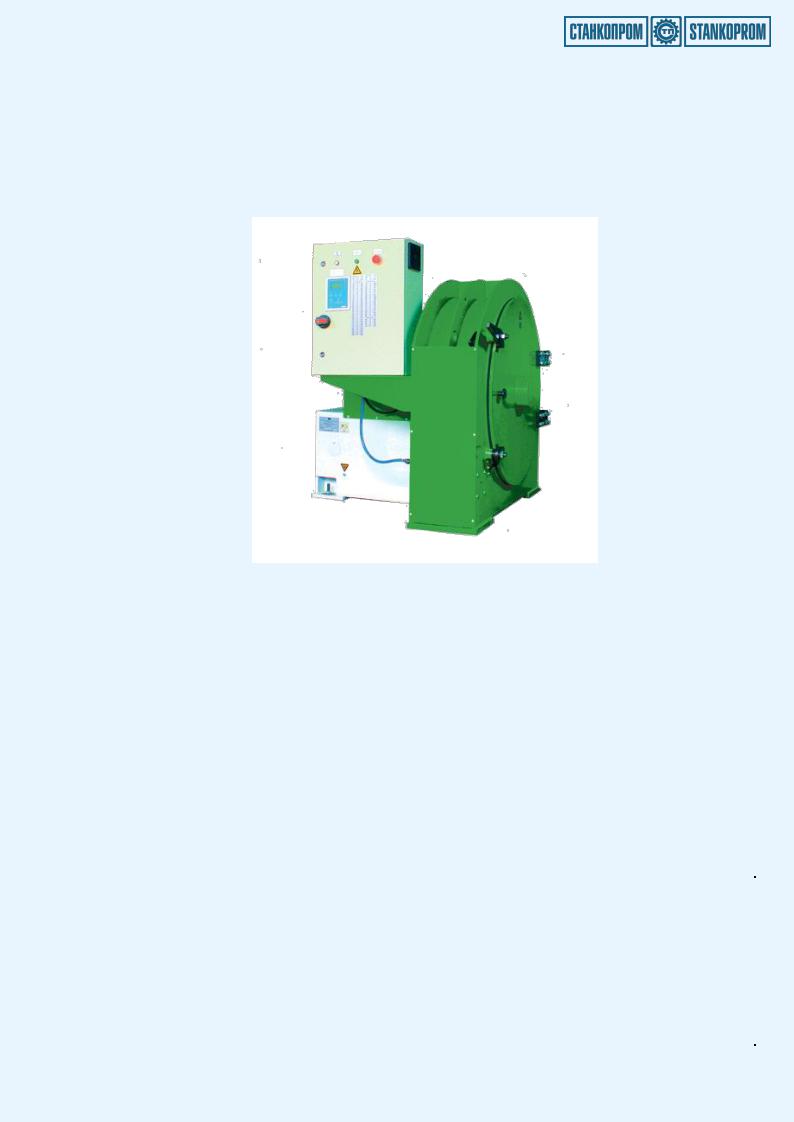

Станок однокамерный для испытания на прочность абразивных кругов модели СИП 800К1Л

1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Станок предназначен для испытания на прочность абразивных кругов вращением

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметров

СИП800К1Л





Количество шпинделей, шт.

1





Количество испытательных камер, шт.

1





Скорость пробного пуска Vpr*, м/с



- наименьшая

42

- наибольшая

96





Предельная частота вращения шпинделя nmax, об/мин.

10000





Регулирование частоты вращения шпинделя

бесступенчатое





Передача вращения на шпиндель

поликлиноременная





Загрузка и выгрузка испытываемых кругов

ручная





Цикл испытания кругов в режиме

автоматический





410
