2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СТОЛ

291

292

Примечание. Технические характеристики могут изменяться по согласованию с Заказчиком

3. БАЗОВАЯ КОМПЛЕКТАЦИЯ

Базовый станок

–станина, салазки, траверса

–головка поворотная

–узел уравновешивания шпиндельной бабки (2 шт.)

–магазин инструментальный манипуляторного типа на 40 инструментов

–стол поворотный с вертикальной осью вращения и токарной функцией (диаметр планшайбы 1600 мм)

–шариковые винтовые пары и направляющие качения фирмы «Rexroth» (Германия) на оси

X, Y, Z

–двигатели на оси Х, Y, Z1, Z2, А, С фирмы «Siemens» (Германия)

–главный привод и привод подачи: цифровые привода серии “SINAMICS S120”

–абсолютные датчики линейных перемещений по осям X, Y, Z1, Z2 (комплект)

293

–датчики круговых перемещений по осям А и С (комплект)

–пневмосистема фирм SMC/Festo/Camozzi

–система смазки

–система охлаждения шпиндель-мотора и стола поворотного

–гидросистема

–шнековый стружкоуборочный транспортер (2 шт.)

–ленточный стружкоуборочный транспортер с насосом СОЖ и ящиком для стружки

–станция СОЖ (устройство тонкой очистки и подачи СОЖ через инструмент)

–пистолет СОЖ для смыва стружки (устанавливается на станцию СОЖ)

–компрессор 130 л/мин, 200 л

–ограждение зоны резания

–система ЧПУ «Sinumerik – 840D sl и комплектные электроприводы фирмы «Siemens» (Германия)

–ручной пульт MiniBHG

–электрошкаф с электрооборудованием

–комплект клиновых опор

–комплект стандартных принадлежностей

–комплект запасных частей

–комплект технической документации

–упаковка под полиэтиленовый чехол

Шпиндель-мотор

Шпиндель - мотор с частотой вращения (мах) 12000 об/мин;

Мощность (S1/S6) 22,5/35 кВт; Крутящий момент (S1/S6) 85/120 Hm;

Конус шпинделя HSK A63

294

4. ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Шпиндель

Шпиндель - мотор с частотой вращения (мах) 10000 об/мин;

C конусом шпинделя HSK A63/ HSK A80/HSK A100

Мощность (S1/S6) 32/45 кВт;

Крутящий момент (S1/S6) 180/250 Hm;

Шпиндель - мотор с частотой вращения (мах) 18000 об/мин;

C конусом шпинделя HSK A63/ HSK A80/HSK A100

Мощность (S1/S6) 25/35 кВт;

Крутящий момент (S1/S6) 86/130 Hm;

По дополнительному ТЗ возможна комплектация станка шпиндель-моторами Franz Kessler;

Максимальная частота вращения - от 8000 до 42000 об/мин;

Конус шпинделя - SK40; ВТ40; HSK A63; HSK A80; HSK A100;

Система ЧПУ

5D-интерполяция

5-осевое преобразование

Программатор «Siemens» с ПО для диагностики электроавтоматики станка

Система активного контроля режущего инструмента «Renishaw» (Великобритания):

-TS27R (контактная)

-бесконтактная NC-4

Система активного контроля детали со щупом «Renishaw» (Великобритания)

-OMP-60 (в плоскости)

-MP-700 (измерения в объёме)

Инструментальный магазин

Комплектация станка -местным инструментальным магазином

Прочее

Установка кондиционера в электрошкаф

295

Устройство отсоса паров СОЖ из зоны обработки

Иллюминатор (устройство для наблюдения за процессом обработки)

Дополнительное оснащение и услуги

Расчет режимов резания, Управл. программа, внедрение (по согл. с Заказчиком)

Комплект вспомогательного и режущего Инструмента (по согл. с Заказчиком)

Установочное приспособление (по согл. с Заказчиком)

Пусконаладочные работы

Обучение (3-х специалистов: электронщика, наладчика, оператора)

Доставка (по согласованию с Заказчиком)

296

Продольно – фрезерные станки с ЧПУ

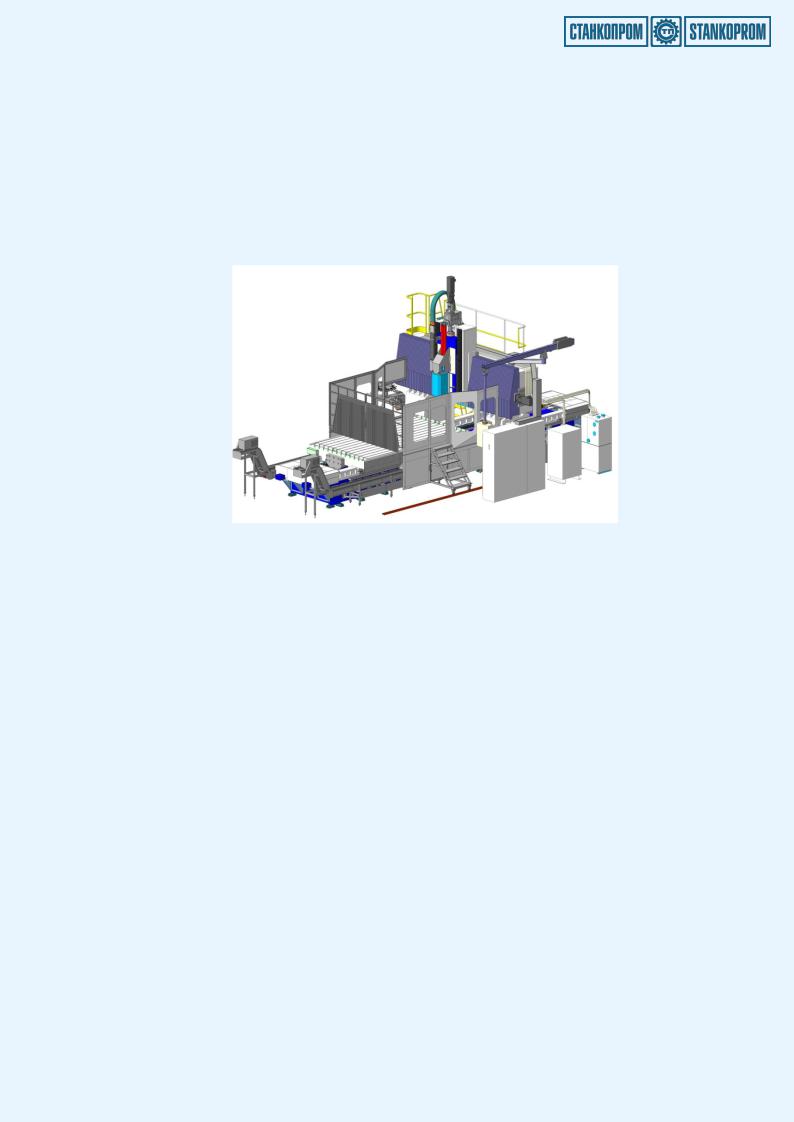

Продольно-фрезерный высокоскоростной станок модели

МВФ-3(5)ВС*

1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Продольно-фрезерный станок серии МВФ с подвижным столом для комплексной механической обработки крупногабаритных деталей сложной формы. Станок имеет высокие точностные и динамические характеристики, а так же высокую жесткость базовых деталей.

В качестве привода главного движения применяется электрошпиндель, в различных вариантах исполнения, для обработки различных материалов: чугуна, сталей, легких сплавов (универсальная конфигурация - St); для обработки закаленных и жаропрочных сталей, сплавов титана (силовая конфигурация - Р); для обработки алюминиевых сплавов и др. (легкая конфигурация - HS).

Станок может выполняться в 3-х осевом исполнении с электрошпинделем, и 5-ти осевом исполнении с поворотной высокоскоростной или силовой фрезерной головкой.

В приводах подач применены высокомоментные синхронные электродвигатели. Применение поворотной высокоскоростной фрезерной головки позволяет значительно расширить технологические возможности высокоскоростной обработки.

297

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

298

3. БАЗОВАЯ КОМПЛЕКТАЦИЯ

-Стол длиной 7 метров и продольный ход 7,1 м;

-Накладной вакуумный стол для прижима заготовок;

-Транспортеры стружки;

-Магазин инструментов на 20, 40, 80 мест;

-Подача СОЖ через инструмент;

-Система отсоса стружки из рабочей зоны:

-Измерительная система геометрических параметров детали;

-Измерительная система параметров и поломки инструмента;

-Установка для балансировки инструмента;

5ти – координатный продольно – фрезерный высокоскоростной станок с ЧПУ модели

МФП-95

1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Станок пятикоординатный продольно-фрезерный высокоскоростной с ЧПУ модели МФП-95 представляет собой современную, высокопроизводительную, многофункциональную модификацию серийного продольно фрезерного станка ФП-9с подвижным столом и предназначен для обработки крупногабаритных деталей: корпусов, панелей, формообразующей оснастки изготавливаемых из конструкционных высоколегированных, жаропрочных и др. сталей применяемых в металлургической, машиностроительной, автомобильной и др. отраслях техники.

На станке можно фрезеровать поверхности торцевыми, концевыми фрезами, сверлить, зенкеровать и растачивать отверстия, нарезать резьбу метчиками. Охлаждение инструмента производится воздухом.

299

Базовые детали: станина, стол, траверса, стойки портала, поперечная и вертикальная каретки выполнены из чугуна и имеют рамную коробчатую конструкцию, обеспечивающую максимальную жесткость и виброустойчивость станка при тяжелых видах обработкисложных.

Перемещения подвижных узлов станка осуществляются по направляющим скольжения (стол), а также комбинированным направляющим качения/скольжения (поперечная и вертикальная каретки) обеспечивающим при сохранении жесткости и точности перемещений, высокие динамические характеристики станка. Привода подач на линейных осях - серводвигатели переменного тока в сочетании с прецизионными шариковыми винтовыми парами и низколюфтовыми планетарными редукторами.

Для компенсации больших нагрузок (до 6000кг) на столе предусмотрены разгрузочные тележки.

В качестве привода главного движения в базовом исполнении используется двухосевая фрезерная головка модели М21 Cytec Cymill с синхронным электрошпинделем конус шпинделя по DIN 69871 – НSK А63; ось С - +/- 360°; ось А - +/- 95°.

Для эффективного обеспечения сбора стружки в контейнеры в автоматическом режиме предусмотрены транспортеры уборки стружки.

Как опция на станке может быть применена система дозированной микросмазки инструмента. Ее использование позволяет значительно повысить стойкость режущего инструмента и удаление стружки с поверхности резания, при малом расходе масла.

В качестве системы охлаждения инструмента на станке предусмотрено два различных вида СОЖ: станция СОЖ с эмульсией подаваемой на инструмент под давлением 2,5 атм и станция воздушно–масляной микросмазки инструмента при фрезеровании позволяющая эффективно охлаждать режущую поверхность инструмента при минимальных затратах масла.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
