Шпиндель-мотор
Шпиндель - мотор с частотой вращения (мах) 12000 об/мин;
Мощность (S1/S6) 22,5/35 кВт; Крутящий момент (S1/S6) 85/120 Hm;
Конус шпинделя HSK A63
4. ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
Шпиндель
Шпиндель - мотор с частотой вращения (мах) 10000 об/мин;
C конусом шпинделя HSK A63/ HSK A80/HSK A100
Мощность (S1/S6) 32/45 кВт;
Крутящий момент (S1/S6) 180/320 Hm;
Шпиндель - мотор с частотой вращения (мах) 18000 об/мин;
C конусом шпинделя HSK A63/ HSK A80/HSK A100
Мощность (S1/S6) 25/35 кВт;
Крутящий момент (S1/S6) 86/130 Hm;
По отдельному ТЗ возможна комплектация станка шпиндель-моторами Franz Kessler;
Максимальная частота вращения - от 8000 до 42000 об/мин;
Конус шпинделя – SK 40/ВТ 40/HSK A63/HSK A80/HSK A100;
Система ЧПУ
5 осевое преобразование
5D-интерполяция
Программатор «Siemens» с ПО для диагностики электроавтоматики станка
241
Подача СОЖ
Станция подачи COЖ через инструмент с фильтром тонкой очистки, 20 бар (для моторшпинделя)
Пистолет для смыва стружки
Система активного контроля режущего инструмента «Renishaw» (Великобритания):
-TS27R (контактная)
-бесконтактная NC-4
Система активного контроля детали со щупом «Renishaw» (Великобритания)
-OMP-60 (в плоскости)
-MP-700 (измерения в объёме)
Инструментальный магазин
Комплектация станка -местным инструментальным магазином
Прочее
Установка кондиционера в электрошкаф
Устройство отсоса паров СОЖ из зоны обработки
Иллюминатор (устройство для наблюдения за процессом обработки)
Дополнительное оснащение и услуги
Расчет режимов резания, Управл. программа, внедрение (по согл. с Заказчиком)
Комплект вспомогательного и режущего инструмента (по согласованию с Заказчиком)
Установочное приспособление (по согласованию с Заказчиком)
Пусконаладочные работы
Обучение (3-х специалистов: электронщика, наладчика, оператора)
Доставка (по согласованию с Заказчиком)
242

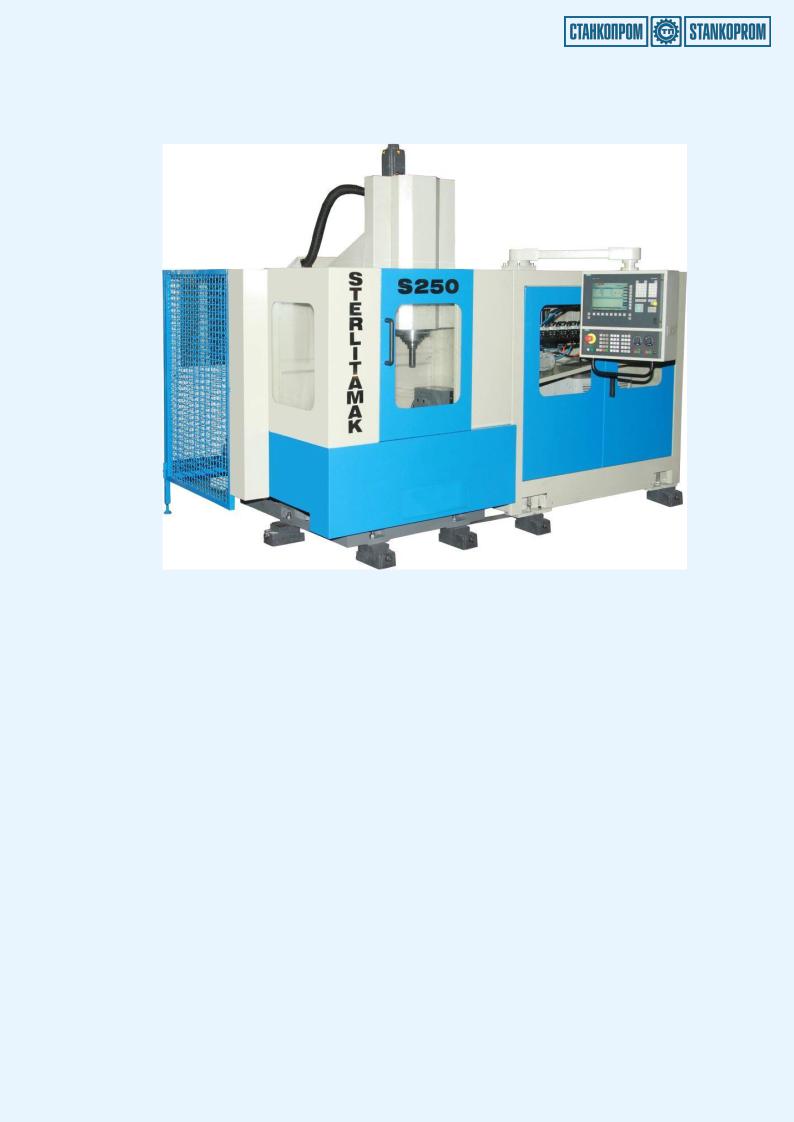

5ти – координатный обрабатывающий центр модели S250
1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Пятикоординатный вертикальный обрабатывающий центр - станок сверлильно- фрезерно-расточный с числовым программным управлением (ЧПУ) класса точности А по ГОСТ 8 модели S250 предназначен для комплексной обработки деталей сложной формы.
На станке могут производиться различные виды обработки: сверление, зенкерование, развертывание отверстий, нарезание резьбы метчиками и фрезами, а также получистовое и чистовое прямолинейное и контурное фрезерование деталей, чистовое растачивание отверстий и канавок в них
Благодаря наличию линейных приводов, обеспечивающих высокие скорости перемещений в сочетании с высокой точностью позиционирования, станок модели S250 может применяться для обработки деталей сложной формы и использоваться в мелкосерийном и серийном производствах различных отраслей промышленности в т.ч. приборостроении, производстве медицинской техники, производстве узлов точной механики.
В станок S250 встроен неподвижный стол, расположенный на корпусе бабки задней двухосевого поворотного стола, позволяет обрабатывать небольшие детали в 3-х осях (размер стола 200 мм х 250 мм).
Станок в базовом варианте исполнения имеет следующие программируемые оси:
– ось Х – продольное перемещение салазок,
243
–ось Y – поперечное перемещение колонны,
–ось Z – вертикальное перемещение шпиндельной бабки,
–ось А – поворот стола,
–ось С – вращение планшайбы.
В станке предусмотрен рециркулирующий тип подачи СОЖ. Продукты обработки по наклонной части станины стекают в ящик для стружки, расположенный внутри станины, отработанная СОЖ попадает в бак. В баке СОЖ очищается и насосом подается в зону обработки.
Станок модели S250 соответствует требованиям безопасности согласно российским стандартам, европейским директивам и нормам, сертифицирован по европейскому стандарту СЕ.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СТОЛ
Размеры рабочей поверхности стола ширина/длина, мм |
250/200 |
|
|
Количество Т-образных пазов |
3 |
|
|
Ширина направляющего паза, мм |
12Н7 (2х12Н11) |
|
|
Расстояние между Т-образными пазами, мм |
80 |
|
|
Наибольшее расстояние от торца шпинделя до рабочей |
|
поверхности стола, мм |
|
|
410 |
|
|
Наибольшая масса обрабатываемой детали, кг, не более |
100 |
|
|
СТОЛ ПОВОРОТНЫЙ ДВУХОСЕВОЙ |
|
|
|
Размеры рабочей поверхности, мм |
Ø250 |
|
|
|
|
Количество Т-образных пазов |
8 |
|
|
|
|
Ширина паза, мм |
2х12H7 (6х12H11) |
|
|
|
|
Диаметр центрального отверстия, мм |
Ø40Н6 |
|
|
|
|
Наибольшая частота вращения стола, мин-1 |
|
|
|
ось А |
25 |
|
|
ось С |
25 |
|
|
244
|
|
|
|
|
Наибольший крутящий момент, Нм |
|
|
|
|
|
|
|
ось А |
647 |
|
|
|
|
|
|
ось С |
647 |
|
|
|
|
|
|
Угол поворота стола, град |
|
|
|
|
|
|
|
ось А |
180 (+90/-90) |
|
|
|
|
|
|
ось С |
360 |
|
|
|
|
|
|
Точность углового позиционирования по осям А, C |
|
|
|
(при непрерывном отсчете координат), угл. сек. |
|
|
|
|
16 |
|
|
|
|
|
|
Дискретность задания перемещения по осям А, С, мм |
0,001 |
|
|
|
|
|
|
Наибольшее расстояние от торца шпинделя до зеркала |
525 |
|
|
планшайбы, мм |
|
|
|
Наибольшее расстояние от торца шпинделя до оси поворотного |
|
|
|
стола (ось А), мм |
|
|
|
|
540 |
|
|
|
|
|
|
Наибольшая масса обрабатываемой детали, кг, не более |
100 |
|
|
|
|
|
|
ШПИНДЕЛЬ |
|
|
|
|
|
|
|
Конус шпинделя |
SK 40 (BT 40/HSK A63)* |
|
|
Число ступеней частот вращения шпинделя |
Регулирование |
|
|
|
бесступенчатое |
|
|
Пределы частот вращения шпинделя, мин -1 |
0…8000 |
|
|
Номинальный крутящий момент на шпинделе, Н м |
23,6 |
|
|
|
|
|
|
ПЕРЕМЕЩЕНИЯ |
|
|
|
|
|
|
|
Наибольшее программируемое перемещение по координатам, |
|
|
|
мм |
|
|
|
X |
635 |
|
|
|
|
|
|
Y |
280 |
|
|
|
|
|
|
Z |
390 |
|
|
|
|
|
|
Точность позиционирования по осям X, Y, Z / повторяемость, |
0,005/0,003 |
|
|
мм |
|
|
|
Дискретность задания перемещения по осям Х, Y, Z, мм |
0,001 |
|
|
|
|
|
|
|
|
|
|
Число управляемых осей координат |
5 |
|
|
|
|
|
|
|
|
|
|
Число одновременно управляемых осей координат |
5 |
|
|
|
|
|
|
|
|
|
|
Наибольшее усилие подачи по координате Z, Н |
3000 |
|
|
|
|
|
|
|
|
|
|
|
245 |
|
|
|
|
|
Усилие подачи по координатам X, Y, Н |
|
|
|
||
|
|
|
|
|
|
пиковое |
|
|
|
|
5180 |
|
|
|
|
|
|
|
|
|
|
|
|
длительное |
|
|
|
|
1930 |
|
|
|
|
|
|
|
|
|
|
|
|
Диапазон рабочих подач по координатам X, Y, Z, мм/мин |
1...15 000 |
||||
|
|||||
|
|
|
|
||
Число ступеней рабочих подач |
|
|
Регулирование |
||
|
|
|
|
|
бесступенчатое |
|
|
|
|||
Скорость быстрого перемещения по координатам, м/мин |
|
|
|||
|
|
|
|
|
|
X, Y |
|
|
|
|
до 80 |
|
|
|
|
|
|
|
|
|
|
|
|
Z |
|
|
|
|
15…25 |
|
|
|
|
|
|
|
|
|
|
||
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН |
|
|
|
||
|
|
|
|
|
|
Емкость инструментального магазина, шт. |
|
|
24 |
||
|
|
|
|||
|
|
|
|
|
|
Время смены инструмента, сек |
|
|
10 |
||
|
|
|
|||
|
|
||||
Максимальный диаметр инструмента, устанавливаемого в |
|
||||
магазине, при длине 200 мм |
|
|
|
100 |
|
|
|
|
|||
Максимальная длина инструмента, устанавливаемого в |
|
|
|||
шпинделе станка, при Ø 60 мм |
|
|
|
|
|
|
|
|
|
|
250 |
|
|
|
|
|
|
Наибольшая масса оправки, устанавливаемой в магазине, кг |
8 |
||||
|
|||||
|
|
|
|||
ХАРАКТЕРИСТИКА ЭЛЕКТРООБОРУДОВАНИЯ |
|
|
|||
|
|
|
|
|
|
Род тока питающей сети |
|
|
|
переменный трехфазный |
|
|
|
|
|
|
|
напряжение, В |
|
|
|
380+10% |
|
|
|
|
|
|
|
частота, Гц |
|
|
|
|
50+2% |
|
|
|
|
||
Электродвигатель привода главного движения: |
|
|
|
||
|
|
|
|
|
|
номинальная мощность (S1/S6), кВт |
|
|
3,7/7 |
||
|
|
|
|||
|
|
|
|
||
номинальная частота вращения, мин-1 |
|
|
6000 |
||
|
|
|
|
||
максимальная частота вращения, мин1 |
|
|
8000 |
||
|
|
|
|
|
|
Суммарная |
мощность |
установленных |
на |
станке |
16,1 |
электродвигателей, кВт |
|
|
|
||
|
|
|
|
||
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА |
|
|
|
||
|
|
|
|
|
|
246
Габаритные размеры станка, длина/ширина/высота мм, не |
3000/1750/1800 |
более |
|
Общая площадь станка в плане, (с учетом открытых дверей |
|
шкафа, c отдельно стоящим оборудованием), м2 |
7,4 |
|
|
Масса станка (без отдельно стоящего оборудования), кг |
1800 |
|
|
|
|
ХАРАКТЕРИСТИКА СМАЗОЧНОЙ СИСТЕМЫ |
|
|
|
Номинальная вместимость бака, дм |
3 |
|
|
|
|
Номинальное рабочее давление, МПа (кГс/см2) |
1,5(15) |
|
|
Номинальная подача, л/мин |
0,15 |
|
|
|
|
Допустимые марки масел и смазки |
ЛКС-2 ТУ 3810111015-85; |
|
Renеp CGLP-220; |
|
Литол 24 ГОСТ 21150-87 |
|
|
ХАРАКТЕРИСТИКА СИСТЕМЫ УБОРКИ СТРУЖКИ И ОХЛАЖДЕНИЯ |
|
|
|
Производительность насоса СОЖ, л/мин |
50 |
|
|
Вместимость бака СОЖ, л |
60 |
|
|
ХАРАКТЕРИСТИКА ПНЕВМООБОРУДОВАНИЯ |
|
|
|
Номинальное рабочее давление сжатого воздуха, МПа |
0,4…0,8 |
|
|
|
|
Расход воздуха за цикл смены инструмента, л/цикл |
20 |
|
|
|
|
Примечание. Технические характеристики могут изменяться по согласованию с Заказчиком
3. БАЗОВАЯ КОМПЛЕКТАЦИЯ
Базовый станок
–станина, салазки, колонна
–шпиндельная бабка
–инструментальный магазин на 24 инструмента
–двухосевой поворотный стол с диаметром планшайбы 250 мм
–шариковая винтовая пара фирмы «Rexroth» (Германия) на ось Z
247
–направляющие качения фирмы «Rexroth» (Германия) на оси X, Y, Z
–двигатели на оси Z, А, С фирмы «Siemens» (Германия)
–линейные приводы фирмы «Siemens» (Германия) на оси Х и Y
–датчики круговых перемещений по осям А и С (комплект)
–датчики линейных перемещений по осям X, Y, Z (комплект)
–пневмосистема фирм SMC/Festo/Camozzi
–система смазки
–ленточный стружкоуборочный транспортер с насосом внешней подачи СОЖ и ящиком для стружки
–ограждение зоны резания «кабинетного» типа
–система ЧПУ «Sinumerik – 840D sl и комплектные электроприводы фирмы «Siemens»
(Германия)
–электрошкаф с электрооборудованием
–комплект клиновых опор
–комплект стандартных принадлежностей
–комплект запасных частей
–комплект технической документации
–упаковка под полиэтиленовый чехол
Шпиндель
Шпиндель механический с частотой вращения (мах) 8000 об/мин;
Мощность двигателя (S1/S6) - 3,5/7 кВт; Крутящий момент (S1/S6) - 23,6/30 Hм
Конус шпинделя SK 40
4. ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
Шпиндель
Шпиндель механический с частотой вращения (мах) 8000 об/мин.
C конусом шпинделя SK 40/BT 40/HSK A63
248
Мощность двигателя (S1/S6) - 11/15 кВт;
Крутящий момент (S1/S6) - 70/100 Hм;
Шпиндель - мотор с частотой вращения (мах) 12000 об/мин;
C конусом шпинделя SK 40/BT 40/HSK A63
Мощность (S1/S6) 22,5/35 кВт;
Крутящий момент (S1/S6) 85/120 Hм;
Шпиндель - мотор с частотой вращения (мах) 18000 об/мин;
C конусом шпинделя SK 40/BT 40/HSK A63
Мощность (S1/S6) 25/35 кВт;
Крутящий момент (S1/S6) 86/130 Hm;
По дополнительному ТЗ возможна комплектация станка шпиндель-моторами Franz Kessler;
Максимальная частота вращения - от 8000 до 42000 об/мин;
Конус шпинделя - SK 40/BT 40/HSK A63
Редуктор «ZF» (Германия) с переключаемыми от ЧПУ передаточными отношениями 1:1/1:4 для привода главного движения механического шпинделя
Редукция (шкивами) с передаточным отношением 1:2 для привода главного движения механического шпинделя
Подача СОЖ
Станция подачи COЖ через инструмент с фильтром тонкой очистки, 20 бар (для шпинделя) (необходимо наличие крыши)
Станция подачи COЖ через инструмент с фильтром тонкой очистки, 20 бар (для моторшпинделя) (необходимо наличие крыши)
Пистолет для смыва стружки
Система ЧПУ
5D-интерполяция
5-осевое преобразование
Программатор «Siemens» с ПО для диагностики электроавтоматики станка
Система активного контроля режущего инструмента «Renishaw» (Великобритания):
249
-TS27R (контактная)
-бесконтактная NC-4
Система активного контроля детали со щупом «Renishaw» (Великобритания)
-OMP-60 (в плоскости)
-MP-700 (измерения в объёме)
Инструментальный магазин
Комплектация станка 40-местным инструментальным магазином
Прочее
Установка кондиционера в электрошкаф
Оснащение станка кабинетной защитой с крышей
Устройство отсоса паров СОЖ из зоны обработки (необходимо наличие крыши)
Иллюминатор (устройство для наблюдения за процессом обработки) (необходимо наличие крыши)
Дополнительное оснащение и услуги
Расчет режимов резания, управл. программа, внедрение (по согл. с Заказчиком)
Комплект вспомогательного и режущего инструмента (по согл. с Заказчиком)
Установочное приспособление (по согл. с Заказчиком)
Пусконаладочные работы
Обучение (3-х специалистов: электронщика, наладчика, оператора)
Доставка (по согласованию с Заказчиком)
