Каталог оборудования_2015_v6

3. БАЗОВАЯ КОМПЛЕКТАЦИЯ

Базовый станок

–станина, стол, колонна

–шпиндельная бабка

–инструментальный магазин на 24 инструмента

–шариковые винтовые пары и направляющие качения фирмы «Rexroth» (Германия) на оси

X, Y, Z

–двигатели на оси X, Y, Z фирмы «Siemens» (Германия)

–главный привод и привод подачи: цифровые привода серии “SINAMICS S120”

–пневмосистема фирм SMC/Festo/Camozzi

–система смазки

–ленточный стружкоуборочный транспортер с насосом внешней подачи СОЖ и ящиком для стружки

–ограждение зоны резания «кабинетного» типа

–система ЧПУ «Sinumerik – 828D и комплектные электроприводы фирмы «Siemens»

(Германия)

–ручной пульт MiniBHG

–электрошкаф с электрооборудованием

–комплект клиновых опор

–комплект стандартных принадлежностей

–комплект запасных частей

–комплект технической документации

–упаковка под полиэтиленовый чехол

Шпиндель

Шпиндель механический с частотой вращения (мах) 8000 об/мин;

Мощность двигателя (S1/S6) - 7/10 кВт; Крутящий момент (S1/S6) - 44,6/60 H

Конус шпинделя SK 40

171

4. ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Шпиндель

Шпиндель механический с частотой вращения (мах) 8000 об/мин; C конусом шпинделя SK 40/BT 40/HSK A63

Мощность двигателя (S1/S6) - 11/15 кВт;

Крутящий момент (S1/S6) - 70/100 Hm

Шпиндель - мотор с частотой вращения (мах) 12000 об/мин;

C конусом шпинделя SK 40/BT 40/HSK A63

Мощность (S1/S6) 22,5/35 кВт;

Крутящий момент (S1/S6) 85/120 Hm;

Шпиндель - мотор с частотой вращения (мах) 18000 об/мин;

C конусом шпинделя SK 40/BT 40/HSK A63

Мощность (S1/S6) 25/35 кВт;

Крутящий момент (S1/S6) 86/130 Hm;

По дополнительному ТЗ возможна комплектация станка шпиндель-моторами Franz Kessler;

Конус шпинделя - SK 40/BT 40/HSK A63

Максимальная частота вращения - от 8000 до 42000 об/мин;

Редуктор «ZF» (Германия) с переключаемыми от ЧПУ передаточными отношениями 1:1/1:4 для привода главного движения механического шпинделя

Редукция (шкивами) с передаточным отношением 1:2 для привода главного движения механического шпинделя

Подача СОЖ

Станция подачи COЖ через инструмент с фильтром тонкой очистки, 20 бар (для шпинделя) (необходимо наличие крыши)

Станция подачи COЖ через инструмент с фильтром тонкой очистки, 20 бар (для моторшпинделя) (необходимо наличие крыши)

Пистолет для смыва стружки

172

Поворотный стол

Поворотный стол модели CNC 200R (четвертая ось)

Бабка задняя с ручным зажимом пиноли (ход пиноли 120 мм) для CNC 200R

Бабка задняя с планшайбой Ø 200 мм для CNC 200R

Система ЧПУ

Комплектация станка системой ЧПУ«Sinumerik – 840D sl» фирмы «Siemens» (увеличение количества одновременно управляемых осей до 4-х)

Программатор «Siemens» с ПО для диагностики электроавтоматики станка

Система активного контроля режущего инструмента «Renishaw» (Великобритания):

-TS27R (контактная)

-бесконтактная NC-4

Система активного контроля детали со щупом «Renishaw» (Великобритания)

-OMP-60 (в плоскости)

-MP-700 (измерения в объёме)

Инструментальный магазин

Комплектация станка 40-местным инструментальным магазином

Прочее

Оптические датчики линейных перемещений по осям X, Y, Z (комплект)

Установка кондиционера в электрошкаф

Оснащение станка кабинетной защитой с крышей

Устройство отсоса паров СОЖ из зоны обработки (необходимо наличие крыши)

Иллюминатор (устройство для наблюдения за процессом обработки) (необходимо наличие крыши)

Дополнительное оснащение и услуги

Расчет режимов резания, Управл. программа, внедрение (по согл. с Заказчиком)

Комплект вспомогат. и реж. Инструмента (по согл. с Заказчиком)

Установочное приспособление (по согл. с Заказчиком)

173

Пусконаладочные работы

Обучение (3-х специалистов: электронщика, наладчика, оператора)

Доставка (по согласованию с Заказчиком)

174

Горизонтальные фрезерно – расточные станки с ЧПУ

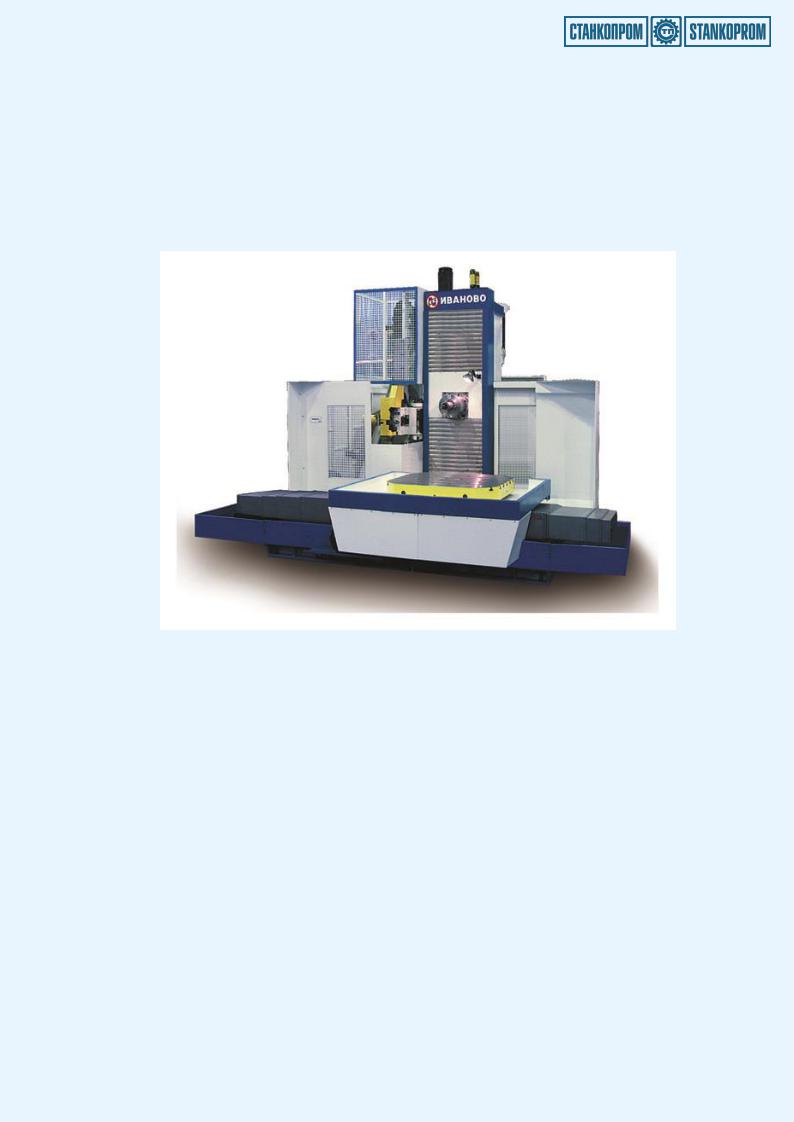

Горизонтальный фрезерно -расточной станок ИР1250

1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Горизонтально-расточной станок ИР1250 предназначен для обработки средних и крупногабаритных деталей из различных материалов в условиях единичного и мелкосерийного производства.

На станке выполняются технологические операции:

-сверление;

-зенкерование;

-растачивание;

-развертывание отверстий;

-фрезерование плоскостей, пазов, уступов;

-нарезание резьбы метчиками.

175

Возможны следующие исполнения станка:

ИР1250Ф4- станок нормальной точности, с цифровой индикацией, расточным шпинделем

110 или 130 мм;

ИР1250ПФ4-станок повышенной точности, с ЧПУ, расточным шпинделем 110 или 130 мм;

ИР1250ПМФ4-станок с автоматической сменой инструмента, ЧПУ, расточным шпинделем 110 или 130 мм.

Главный привод:

В конструкции станков предусмотрена портальная (двойная) стойка, которая обеспечивает термосимметричное расположение шпиндельной бабки и позволяет увеличить точность обработки при более высоких показателях жесткости и виброустойчивости.

Шпиндельная бабка перемещается внутри портальной стойки и уравновешивается гидроцилиндром.

Рабочий стол:

Встроенный поворотный стол с рабочими размерами 1250 х 1400 мм или 1400 х 1600мм имеет круговую рабочую подачу с дискретой 0,001 градуса.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

177

Стойка

Привод подачи шпиндельной бабки

Механизм уравновешивания шпиндельной бабки

Отсчетное устройство шпиндельной бабки

Станина стола

Привод подачи стола

Отсчетное устройство стола

Стол поворотный

Устройство автоматической смены инструмента

Ограждение

Станция очистки, подачи и сбора СОЖ

Транспортер уборки стружки

Гидропневмооборудование

Пульт управления

Электрооборудование

4.ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

178

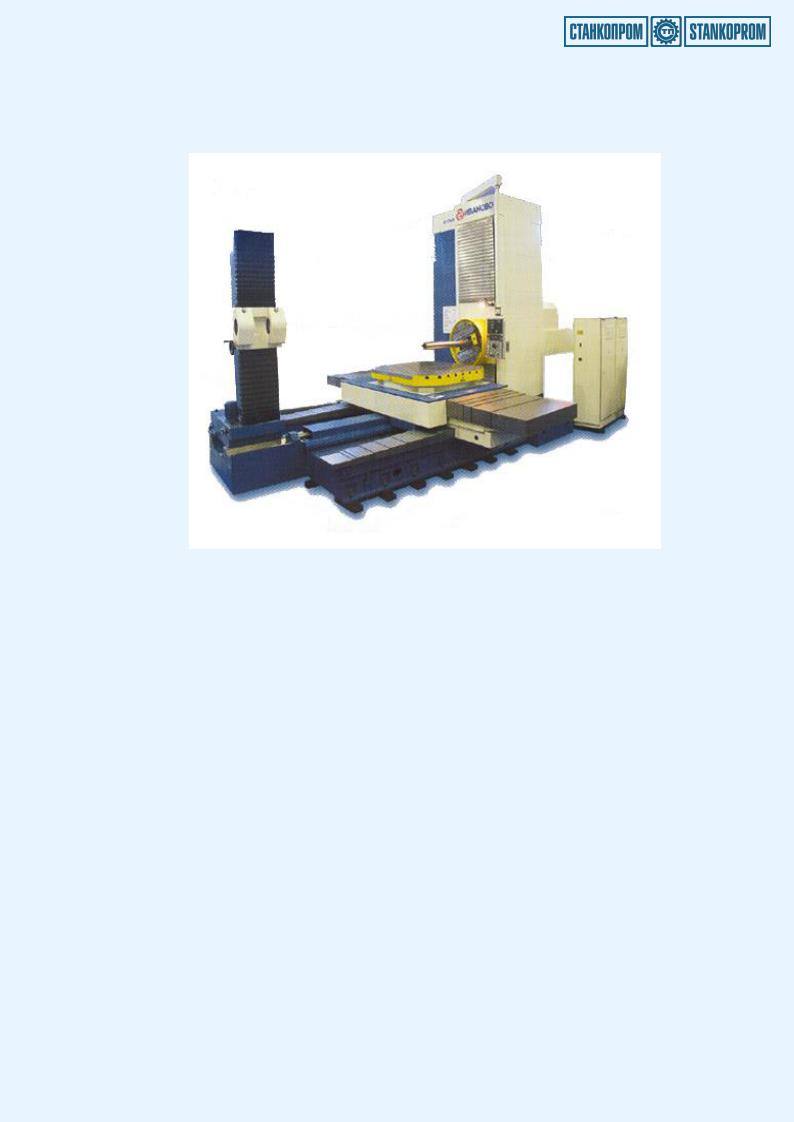

Горизонтальный фрезерно – расточной станок ИС2А636

1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Горизонтально-расточной станок ИС2А636 имеет расточной шпиндель Ø 125 мм и встроенную планшайбу Ø 800 мм, которая обеспечивает производительную обработку поверхностей больших диаметров с помощью радиального суппорта.

Привод радиального суппорта планшайбы осуществляется от индивидуального электродвигателя.

Возможны следующие исполнения станков:

ИС2А636Ф1- станок с устройством цифровой индикации

ИС2А636Ф4- станок с системой ЧПУ, нормального класса точности

ИС2А636ПФ4- станок с системой ЧПУ, повышенного класса точности

179

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

180
