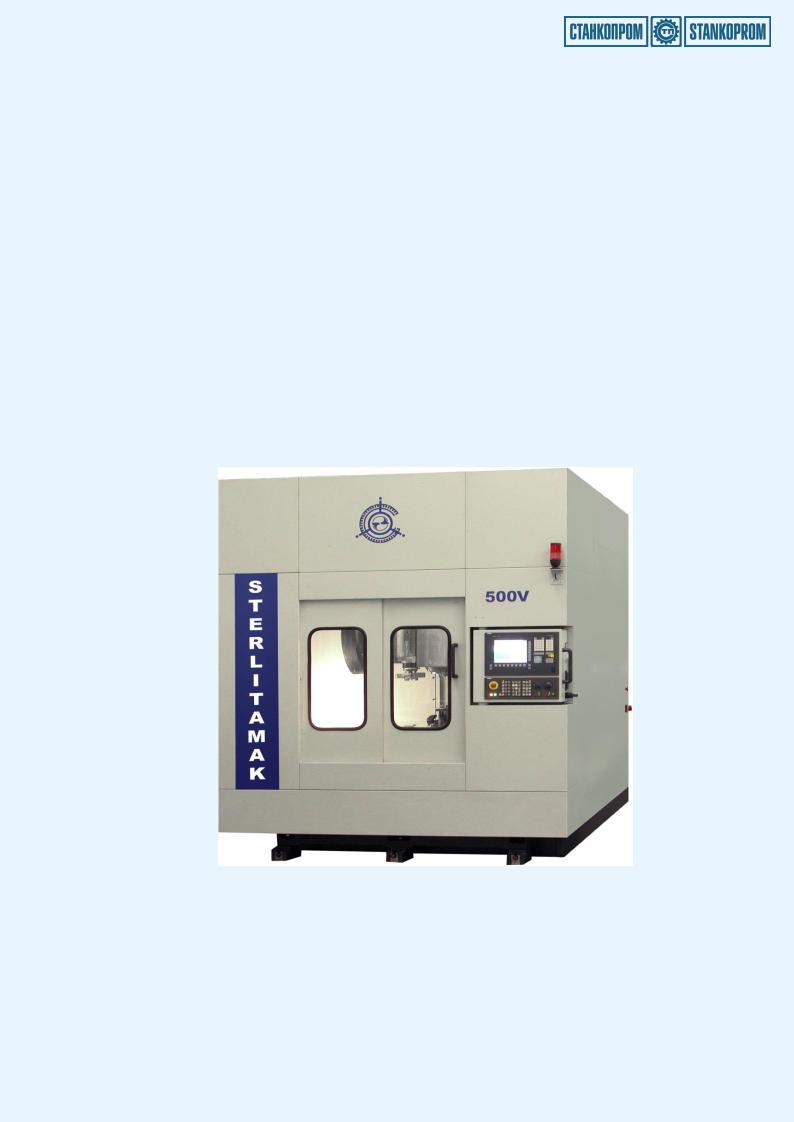

ТРЕХКООРДИНАТНЫЙ ВЕРТИКАЛЬНЫЙОБРАБАТЫВАЮЩИЙ ЦЕНТР МОДЕЛИ 500V

1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Вертикальный обрабатывающий центр модели 500V класса точности П по ГОСТ 8 предназначен для комплексной обработки деталей сложной формы.

На станке могут производиться различные виды обработки: сверление, зенкерование, развертывание отверстий, нарезание резьбы метчиками и фрезами, а также получистовое и чистовое прямолинейное и контурное фрезерование деталей, чистовое растачивание отверстий и канавок в них.

151

Станок может применяться для обработки пресс-форм, штампов, электродов и для решения других универсальных задач. Станок может быть использован в мелкосерийном и серийном производствах различных отраслей промышленности в т.ч. аэрокосмической, автомобильной, инструментальной и др. Компоновка станка позволяет создавать технологический модуль «робот-станок».

Станок в базовом варианте исполнения имеет следующие программируемые оси:

–ось Х – продольное перемещение стола,

–ось Y – поперечное перемещение колонны,

–ось Z – вертикальное перемещение шпиндельной бабки.

Для удаления стружки из зоны обработки в составе станка имеется шнековый стружкоуборочный транспортер, встроенный в станину. Продукты обработки удаляются в ящик для стружки, расположенный на баке СОЖ. В баке СОЖ очищается и насосом подается в зону обработки.

Станок модели 500V соответствует требованиям безопасности согласно российским стандартам, европейским директивам и нормам, сертифицирован по европейскому стандарту СЕ.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СТОЛ

152

153

Примечание. Технические характеристики могут изменяться по согласованию с Заказчиком

3. БАЗОВАЯ КОМПЛЕКТАЦИЯ

Базовый станок

–станина, салазки, колонна

–шпиндельная бабка

–инструментальный магазин на 24 инструмента

–шариковые винтовые пары и направляющие качения фирмы «Rexroth» (Германия) на оси X, Y, Z

–двигатели на оси X, Y, Z фирмы «Siemens» (Германия)

–главный привод и привод подачи: цифровые привода серии “SINAMICS S120”

–оптические датчики линейных перемещений по осям X, Y, Z (комплект)

–пневмосистема фирм SMC/Festo/Camozzi

–система смазки

–шнековый стружкоуборочный транспортер

–баки СОЖ с ящиком для стружки и насосом внешней подачи СОЖ

–ограждение зоны резания «кабинетного» типа

–система ЧПУ «Sinumerik – 828D и комплектные электроприводы фирмы «Siemens» (Германия)

–ручной пульт MiniBHG

–электрошкаф с электрооборудованием

–комплект клиновых опор

154

–комплект стандартных принадлежностей

–комплект запасных частей

–комплект технической документации

–упаковка под полиэтиленовый чехол

Шпиндель

Шпиндель механический с частотой вращения (мах) 8000 об/мин;

Мощность двигателя (S1/S6) - 7/10 кВт; Крутящий момент (S1/S6) - 44,6/60 Hm

Конус шпинделя SK-40

4. ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Шпиндель

Шпиндель механический с частотой вращения (мах) 8000 об/мин; C конусом шпинделя SK 40/BT 40/HSK A63

Мощность двигателя (S1/S6) - 11/15 кВт;

Крутящий момент (S1/S6) – 70/100 Hm;

Шпиндель - мотор с частотой вращения (мах) 12000 об/мин; C конусом шпинделя SK 40/BT 40/HSK A63

Мощность (S1/S6) 22,5/35 кВт;

Крутящий момент (S1/S6) 85/120 Hm;

Шпиндель - мотор с частотой вращения (мах) 18000 об/мин; C конусом шпинделя SK 40/BT 40/HSK A63

Мощность (S1/S6) 25/35 кВт;

Крутящий момент (S1/S6) 86/130 Hm;

По отдельному ТЗ возможна комплектация станка шпиндель-моторами Franz Kessler;

Максимальная частота вращения - от 8000 до 42000 об/мин;

Конус шпинделя - SK 40/BT 40/HSK A63

Редуктор «ZF» (Германия) с переключаемыми от ЧПУ передаточными отношениями 1:1/1:4 для привода главного движения механического шпинделя

155

Редукция (шкивами) с передаточным отношением 1:2 для привода главного движения механического шпинделя

Подача СОЖ

Станция подачи COЖ через инструмент с фильтром тонкой очистки, 20 бар (для шпинделя) (необходимо наличие крыши)

Станция подачи COЖ через инструмент с фильтром тонкой очистки, 20 бар (для мотор-шпинделя) (необходимо наличие крыши)

Пистолет для смыва стружки

Ленточный стружкоуборочный транспортер с насосом внешней подачи СОЖ и баком для стружки

Поворотный стол

Поворотный стол модели CNC 200R (четвертая ось)

Поворотный стол модели CNC 320R (четвертая ось)

Поворотный стол модели CNC 500R (четвертая ось)

Бабка задняя с ручным зажимом пиноли (ход пиноли 120 мм) для CNC 200R

Бабка задняя с планшайбой Ø 200 мм для CNC 200R

Бабка задняя с ручным зажимом пиноли (ход пиноли 120 мм) для CNC 320R

Бабка задняя с планшайбой Ø 320 мм для CNC 320R

Система ЧПУ

Комплектация станка системой ЧПУ«Sinumerik – 840D sl» фирмы «Siemens» (увеличение количества одновременно управляемых осей до 4-х)

Программатор «Siemens» с ПО для диагностики электроавтоматики станка

Система активного контроля режущего инструмента «Renishaw» (Великобритания):

-TS27R (контактная)

-бесконтактная NC-4

Система активного контроля детали со щупом «Renishaw» (Великобритания)

-OMP-60 (в плоскости)

-MP-700 (измерения в объёме)

Инструментальный магазин

Комплектация станка 40-местным инструментальным магазином

156

Прочее

Установка кондиционера в электрошкаф

Увеличение скорости быстрых перемещений по осям до 50 м/мин

Оснащение станка кабинетной защитой с крышей

Устройство отсоса паров СОЖ из зоны обработки (необходимо наличие крыши)

Иллюминатор (устройство для наблюдения за процессом обработки) (необходимо наличие крыши)

Специальное исполнение станка для обработки графита:

-пылеотсасывающее устройство среднего давления - 5,5 кВт, Ringler (Германия),

-дополнительная защита направляющих и зоны резания от графитовой пыли

Дополнительное оснащение и услуги

Расчет режимов резания, Управл. программа, внедрение (по согл. с Заказчиком)

Комплект вспомогательного и режущего инструмента (по согл. с Заказчиком)

Установочное приспособление (по согл. с Заказчиком)

Пусконаладочные работы

Обучение (3-х специалистов: электронщика, наладчика, оператора)

Доставка (по согласованию с Заказчиком)

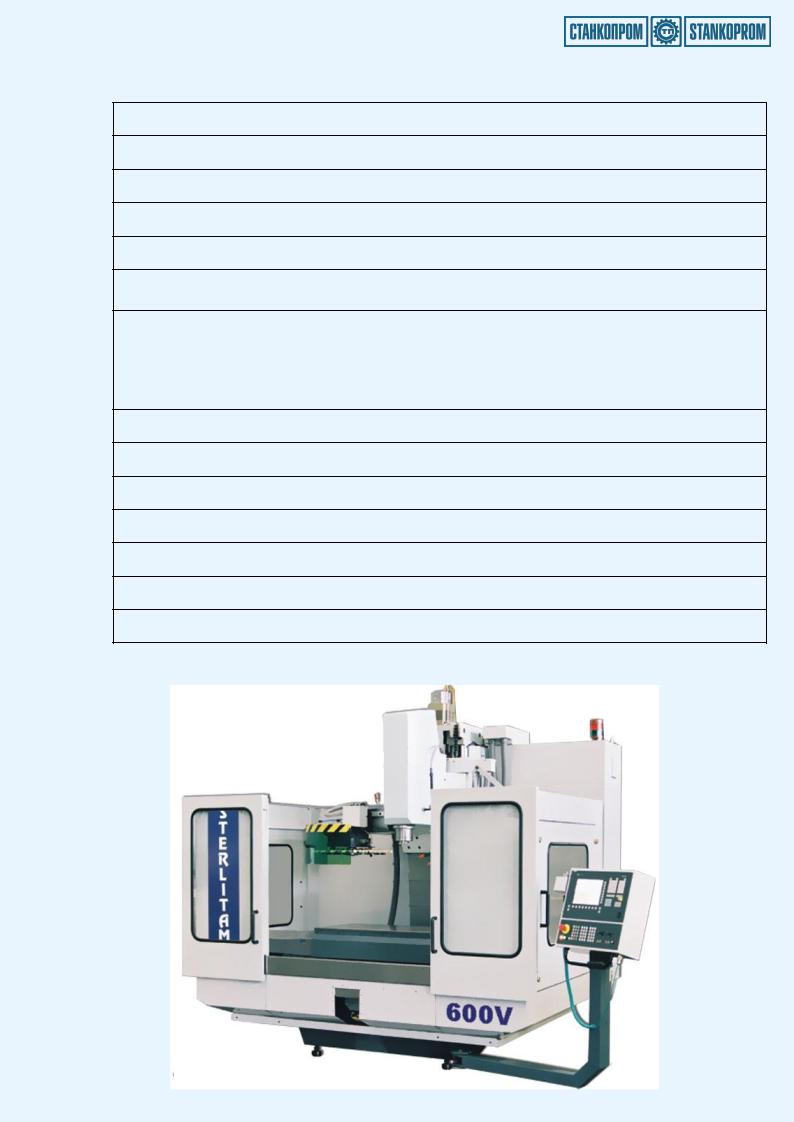

Фрезерный станок с ЧПУ модели 600V

157

1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Станки фрезерно-расточные с автоматической сменой инструмента (АСИ) и числовым программным управлением (ЧПУ) моделей 600V, 700V, 800V предназначены для комплексной обработки деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства. Выполняют операции сверления, зенкерования, развертывания, получистового и чистового растачивания отверстий, нарезания резьбы метчиками и фрезами, фрезерования.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

158

Габаритные размеры, мм

159

Перемещение по осям Ось Х - продольное перемещение стола

Ось Y - поперечное перемещение стола

Ось Z - вертикальное перемещение шпиндельной бабки

ТРЕХКООРДИНАТНЫЙ ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР МОДЕЛИ 700V
