G-PAK17_1 твердосплавные фрезы для машиностроения - новинка сентябрь 2017
.pdf

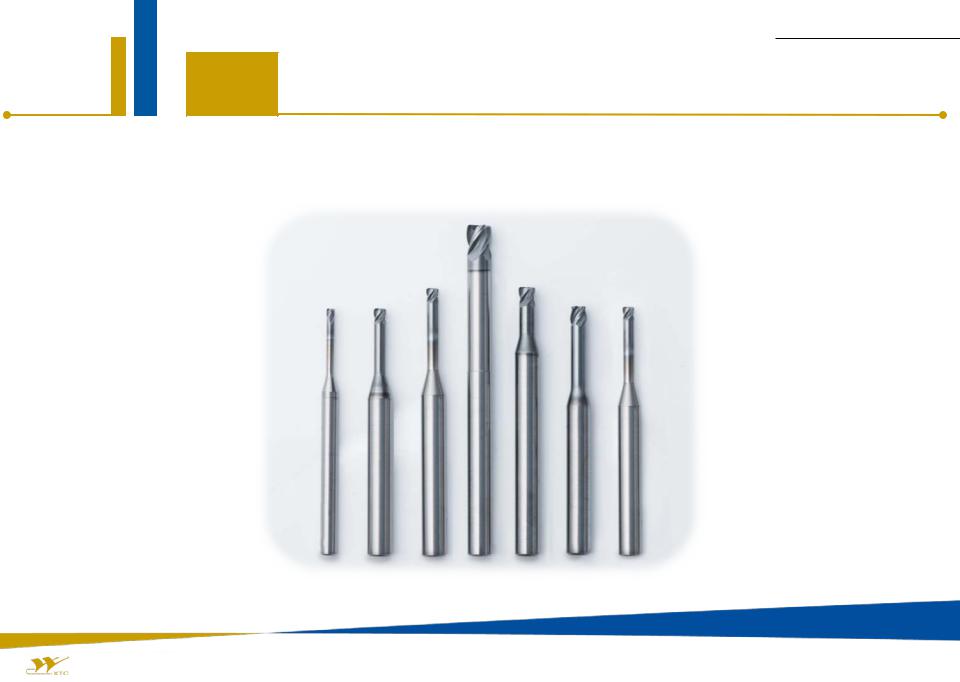

G-PAK17.1
2.2 Характеристики продукта

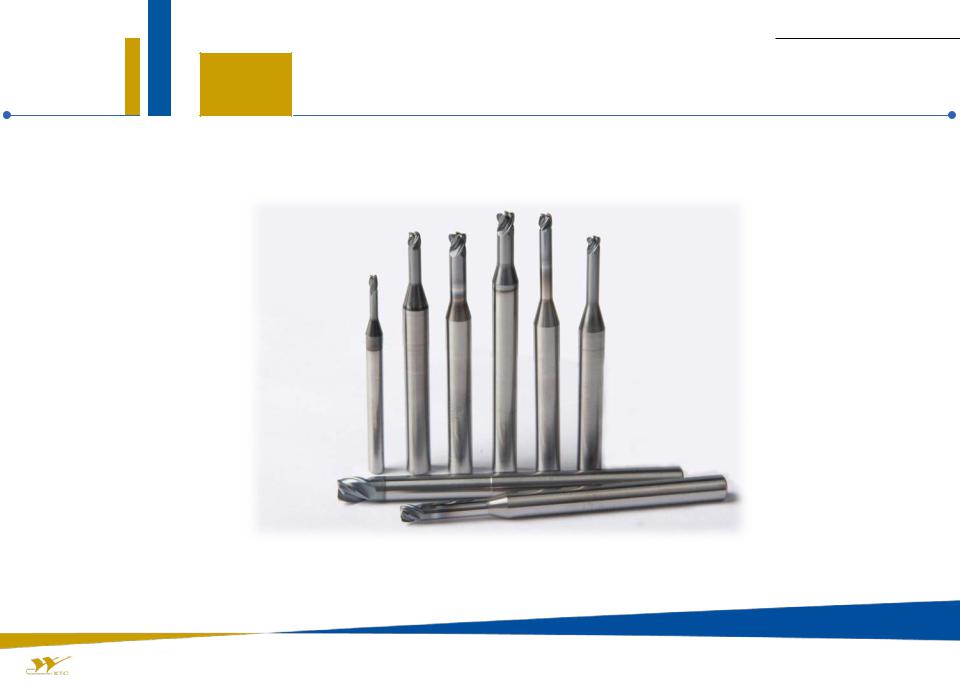

SPM200-RN4
https://cncmagazine.ru |
Тел: 8-800-250-61-44 |
sales@cncmagazine.ru |
31/45
2.2 Характеристики продукта

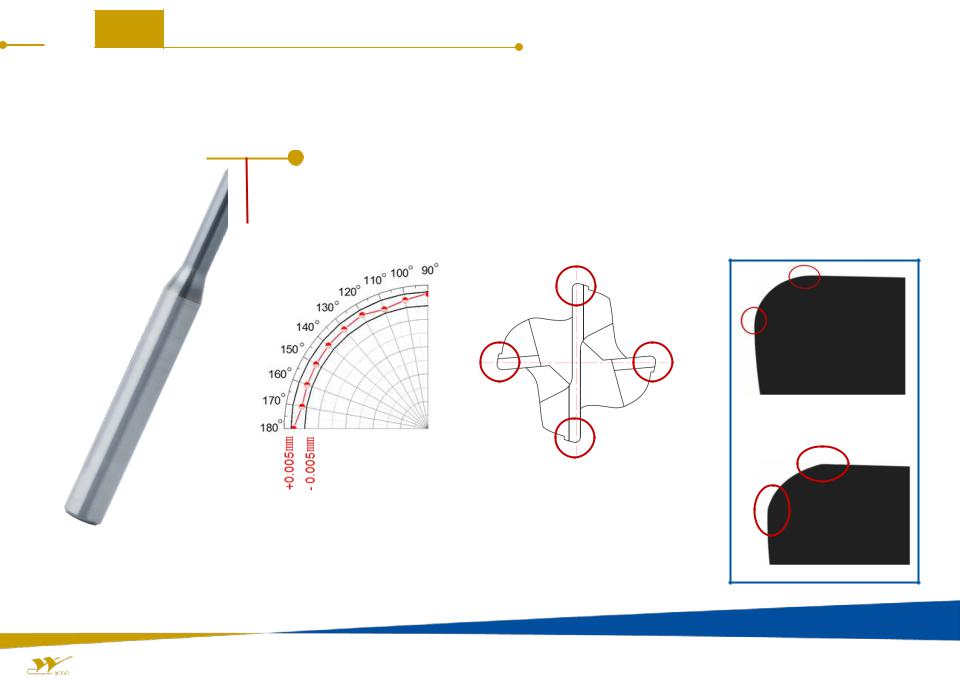

2.2.1 Особенность конструкции: Высокая точность
Диаметр высокой точности |
1.0≤D≤6.0 |
0 |
|
|
- 0.010 |
Профиль «R» высокой точности±0.005
или
R профиль
R≤±0.005
Высокоточный хвостовик (h5)
Более совершенная отделка поверхности Более высокая точность зажима
https://cncmagazine.ru |
Тел: 8-800-250-61-44 |
sales@cncmagazine.ru |
32/45
2.2 Характеристики продукта

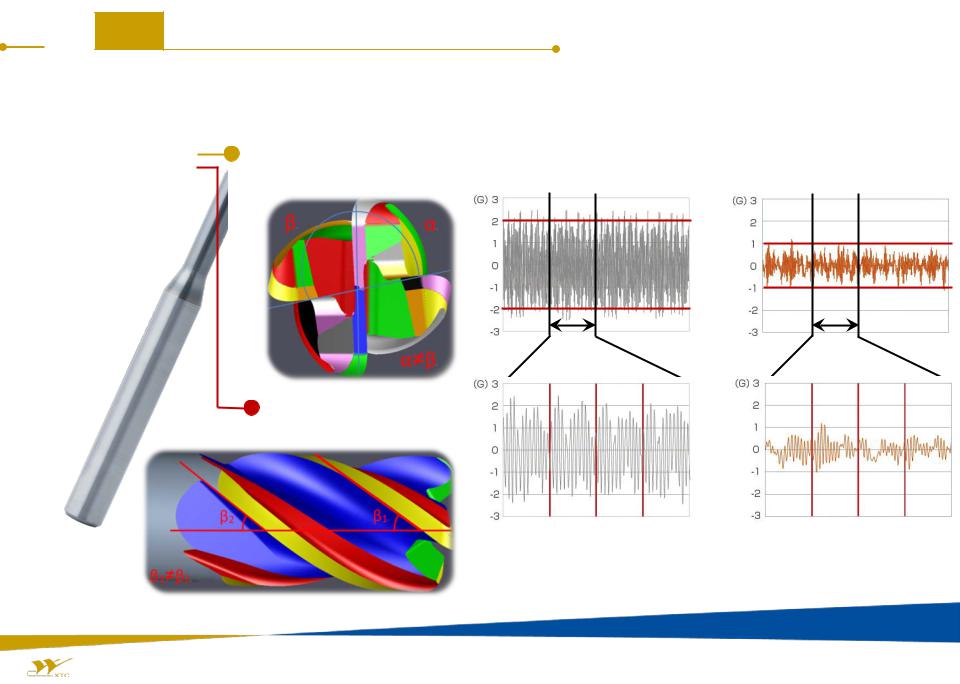

2.2.2 Особенности конструкции: высокая стабильность
неровная сегментация |
|
|
|
Обычная концевая фреза |
|
SPM200-RN4 |
VS
Time s |
Time s |
неровный спиральный
угол
VS
1st |
2nd |
3rd |
4th |
1st |
2nd |
3rd |
4th |
|
|
|
Time s |
|
|
|
Time s |
Подавление вибраций и обеспечение стабильной обработки.
https://cncmagazine.ru |
Тел: 8-800-250-61-44 |
sales@cncmagazine.ru |
33/45
2.2 Характеристики продуктов

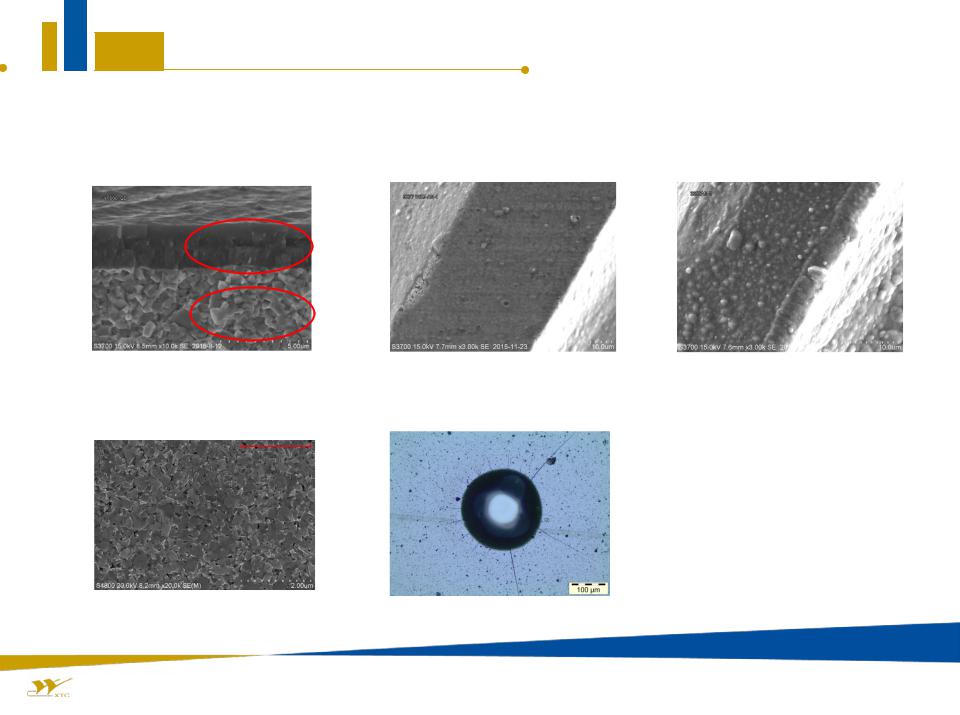

2.2.3 Особенности конструкции: высокая надежность
|
Серия SPM200-RN4 |
Обычная серия |
Покрытие |
VS |
|
AlCrSiN |
|
|
Карбидная |
|
|
подложка |
|
|
Высокая износостойкость и хорошее |
Верхняя поверхность |
|
нано-покрытие |
|
|
2μm
Отличная сила скрепления
Ультратонкая цементированная подложка из карбида
https://cncmagazine.ru |
Тел: 8-800-250-61-44 |
sales@cncmagazine.ru |
34/45
2.2 Характеристики продукта
2.2.4 Материал заготовки и методфрезерования
PH ,
Ферритовый, Сталь мартенсита
35HRC
Легированная
сталь
≤48HRC
SPM200-
RN4
Углеродистая
сталь
35HRC
Медь и сплавы алюминия
Закаленная |
Фрезеровка |
Фрезеровка |
сталь |
||
45-55HRC |
стороны |
канавки |
Нержавеющая
сталь Фрезеровка Миниатюрная сечения фрезеровка
Подходит для фрезеровки стороны, пазов, фрезерования сечения и миниатюрной фрезеровки
https://cncmagazine.ru |
Тел: 8-800-250-61-44 |
sales@cncmagazine.ru |
35/45
G-PAK17.1
2.3 Эффективность применения
SPM200-RN4
https://cncmagazine.ru |
Тел: 8-800-250-61-44 |
sales@cncmagazine.ru |
36/45
2.3 Эффективность применения

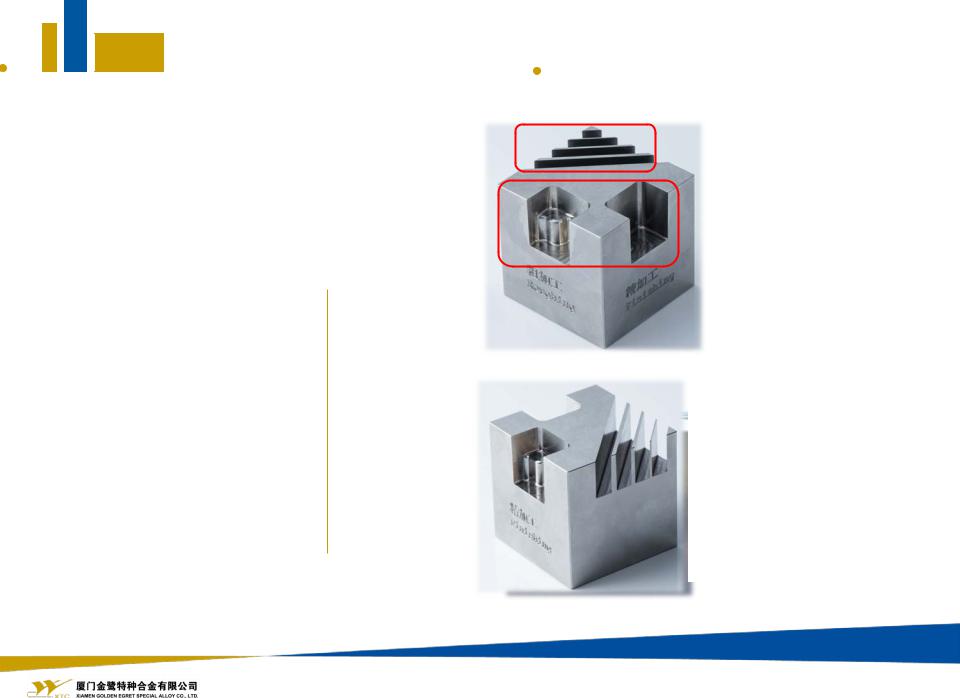

Пример 1 : Внутренний тест
Описание |
4 канавки, расширенное горлышко- |
|
|||||||
радиус закругления концевой фрезы |
|
||||||||
|
|
|
|||||||
Модель |
SPM200-RN4 |
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
Заготовка |
S136(42HRC |
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
Процесс |
|
|
|
Черновая |
Чистовая |
||||
|
|
Finishing |
обработка |
|
|||||
|
|
|
|
обработка |
|
||||
|
|
|
|
|
|
|
|
|
|
Измерение |
|
|
D4*R0.5*3.2 |
D3*R0.5*2.4 |
|
||||
|
|
D3*R0.5*2.4*20*60*d6 |
|
||||||
|
|
|
|
*20*60*d6 |
*20*60*d6 |
|
|||
Скорость |
|
|
|
|
|
|
|
|
|
|
|
8000RPM |
6400RPM |
|
|||||
резания |
|
|
6400RPM(60m/min) |
|
|||||
|
|
(100m/min) |
(60m/min) |
|
|||||
Скорость |
|
|
|
|
|
|
|
|
|
|
|
10500mm//min |
500mm/min |
|
|||||
подачи |
|
|
|
||||||
|
|
|
|
|
|
|
|
||
Глубина |
|
|
|
|
|
|
|
|
|
|
|
ap = 0.2mm |
ap = 0.02mm |
|
|||||
резания |
|
|
ap = 0.02mm ae = 0.02mm |
|
|||||
|
|
ae = 2 mm |
ae = 0.02mm |
|
|||||
Охлаждающая |
Газ |
|
|
|
|
||||
жидкость |
|
|
|
|
|||||
|
|
|
|
|
|
|
|
||
Метод |
Профиль и встречное фрезерование |
|
|||||||
фрезерования |
|
||||||||
|
|
|
|
|
|
|
|
||
|
https://cncmagazine.ru |
|
|
Тел: 8-800-250-61-44 |
|||||
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
surfaceЦелевоеroughnessИзмеренное значение значение
Ra 0.2μm
Глубина слота: 20mm 20.003mm
Ширина слота : 0.5mm 0.505mm
Градус слота.: 1° |
1.1° |
sales@cncmagazine.ru
37/45
2.3 Эффективность применения
Пример 2 : Обработка эскиза бруса
|
GESAC |
|
или |
|
JH |
|
|
|
|
|
|
|
|
|
|
|
4 канавки, расширенный |
|||
Описание |
|
радиус угла горлышка |
||||
|
|
|
торцевой фрезы |
|||
Модель |
|
SPM200-RN4 |
|
|
||
|
|
|
|
|
|
|
Измерение |
|
D4*R0.5*2.4*20*60*d6*D3.85 |
||||
|
|
|
|
|
|
|
Заготовка |
|
738H (42HRC) |
||||
|
|
|
|
|
|
|
Скорость |
|
17946 RPM (272m/min) |
||||
резания |
|
|||||
|
|
|
|
|
||
Скорость |
|
6061mm/min |
|
|
||
подачи |
|
|
|
|||
|
|
|
|
|
||
Глубина |
|
ap=0.12mm ae=0.18mm |
||||
резания |
|
|||||
|
|
|
|
|
||
Охлаждающая |
|
Масляная аэрозоль |
||||
жидкость |
|
|
|
|
|
|
Метод |
|
Профиль и встречное |
||||
фрезерования |
|
фрезерование |
|
|
||
JH
GESAC
0
https://cncmagazine.ru |
Тел: 8-800-250-61-44 |
|
|
|
|
93°
Время резки мин.
150 мин.
Одинаковый
150 мин.
40 |
80 |
120 |
160 |
sales@cncmagazine.ru
38/45
G-PAK17.1
2.4 Дополнительная информация
SPM200-RN4
https://cncmagazine.ru |
Тел: 8-800-250-61-44 |
sales@cncmagazine.ru |
39/45
2.4 Дополнительная информация
2.4.1 Эффективность продаж и отзывы клиентов
SPM200-RN4 постоянно рос и постоянно растет в объеме продаж, а также получает положительные отзывы от наших ключевых клиентов.
16-Q1 16-Q2 16-Q3 16-Q4 17-Q1 17-Q2 |
|
Объем продаж |
Положительные отзывы от ключевых клиентов |
