G-PAK17_1 твердосплавные фрезы для машиностроения - новинка сентябрь 2017
.pdf
1.3 Эффективность применения

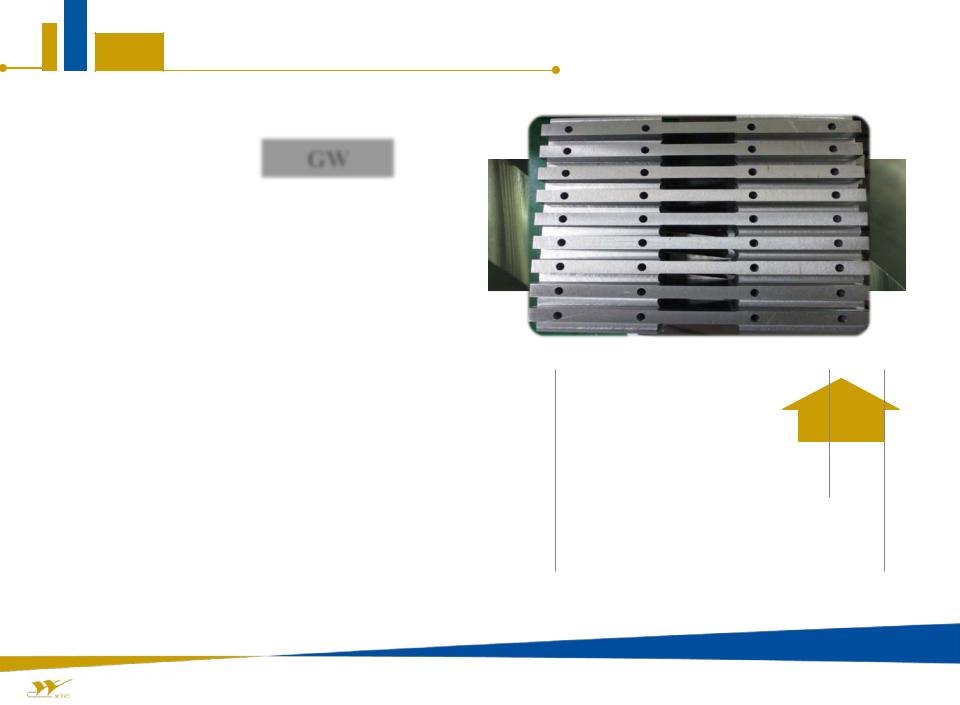

Пример 1: UPR210, магнитная плита
|
GESAC |
|
или |
|
GW |
|
|
|
|
|
|
|
|
||
Описание |
|
|
4 канавки, черновая, |
||||
|
|
торцевая фреза |
|||||
|
|
|
|
|
|||
Модель |
|
|
UPR210-S4-10025 |
||||
|
|
|
|
||||
Измерение |
|
|
D10*C0.3*25*75*d10 |
||||
|
|
|
|
||||
Заготовка |
|
|
45# 180HB |
||||
|
|
|
|
||||
Скоростьрезания |
|
|
5500RPM (172.7m/min) |
||||
|
|
|
|
||||
Скорость подачи |
|
|
600mm/min(0.027mm/z) |
||||
|
|
|
|
||||
Глубина резания |
|
|
ap=6mm ae=10mm |
||||
|
|
|
|
|
|
||
Охлаждающая |
|
|
Эмульсия |
||||
жидкость |
|
|
|||||
|
|
|
|
|
|||
Метод резания |
|
|
Фрезерованиеслота |
||||
|
|
|
|||||
Производительность |
|
GESAC: 11 шт. |
|||||
фрезерования |
|
|
GW: 4 шт. |
||||
|
|
|
|
|
|
|
|
GW |
GESAC |
GW |
|
|
|
|
|
4 шт. |
|
|
+175% |
||
|
|
|
|
|
|
|
|
|
|
|
|
GESAC |
|
|
|
|
11 шт. |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
2 |
4 |
6 |
8 |
10 |
12 |
|||||||
https://cncmagazine.ru |
Тел: 8-800-250-61-44 |
sales@cncmagazine.ru |
21/45

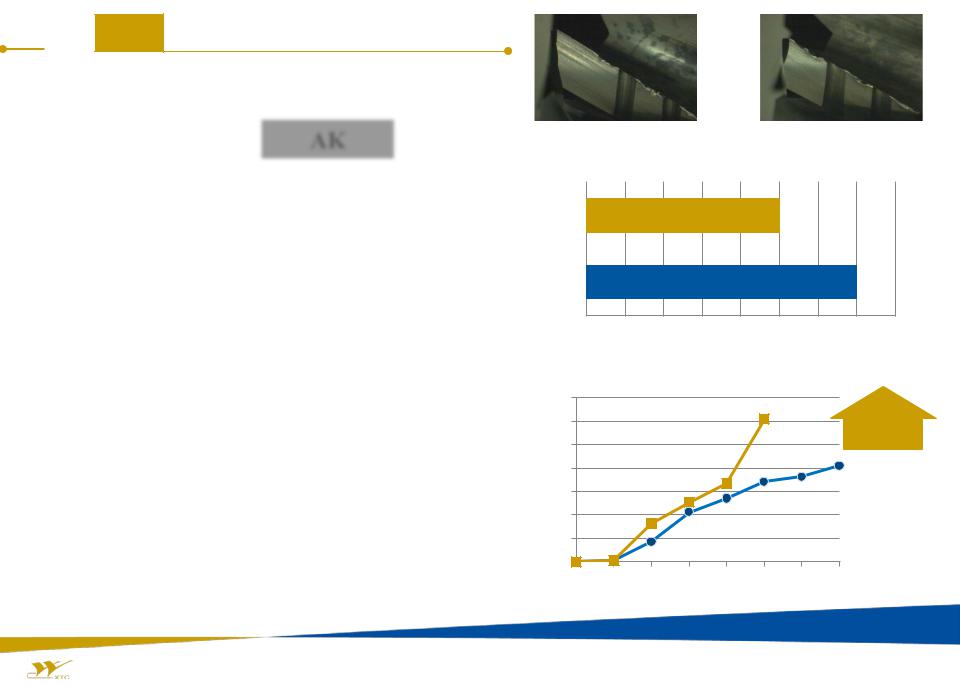

1.3 Эффективность применения Пример 2: UPN210-S4, боковое фрезерование
GESAC |
или |
AK |
AK:25m |
GESAC:35m |
Описание |
4 канавки, черновая |
|
обработка, концевая фреза |
||
|
||
Модель |
UPN210-S4-10025 |
|
|
|
|
Измерение |
D10*C0.3*25*75*d10 |
|
|
|
|
Заготовка |
4140 30HRC |
|
|
|
|
Скоростьрезания |
4000RPM (125m/min) |
|
|
|
|
Скорость подачи |
900mm/min(0.056mm/z) |
|
|
|
|
Глубина резания |
ap=10mm ae=2mm |
|
|
|
|
Охлаждающая |
Эмульсия |
|
жидкость |
||
|
||
Метод резания |
Боковоефрезерование |
|
|
|
|
Производительность |
GESAC: 35 m |
|
фрезерования |
AK: 25 m |
|
|
|
Length m
AK 25m
GESAC 35m
0 5 10 15 20 25 30 35 40
0.35
0.3 |
+40% |
0.25 |
|
Wearne ss |
|
mm |
|
0.2 |
|
0.15 |
|
0.1 |
|
0.05 |
|
0 |
|
0 5 10 15 20 25 30 35
Длительность чистовой обработки
m
https://cncmagazine.ru |
Тел: 8-800-250-61-44 |
sales@cncmagazine.ru |
22/45
1.3 Эффективность применения

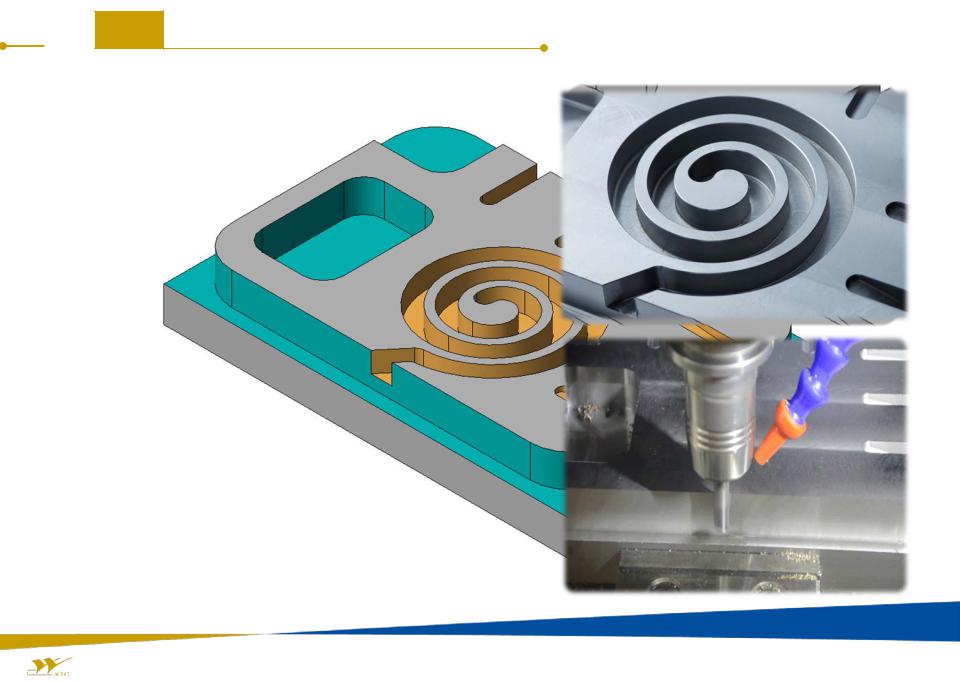

Пример 3: Внутренний тест - Спиральное шлифование
Описание |
4 канавки, черновая |
|
|
обработка, концевая фреза |
|
|
|
|
|
|
|
Модель |
UPR210-S4-10025 |
|
|
|
|
|
|
Измерение |
D10*C0.3*25*75*d10 |
|
|
|
|
|
|
Заготовка |
45# 180HB |
|
|
|
|
|
|
Метод резки |
Фрезерование спиральной |
|
|
канавки |
|
|
|
|
|
|
|
Скорость резания |
2500RPM (78.5m/min) |
|
|
|
|
|
|
Скорость подачи |
200mm/min(0.02mm/z) |
|
|
|
|
|
|
Глубина резания |
ap=15mm ae=10mm |
|
|
|
|
|
|
Охлаждающая |
Газ |
|
|
жидкость |
|
|
|
|
|
|
|
https://cncmagazine.ru |
Тел: 8-800-250-61-44 |
sales@cncmagazine.ru |
|
23/45
1.3 Эффективность применения Пример 4: Внутренний тест-Фрезерование полости
Описание |
4 канавки, черновая |
|
|
обработка, торцевая фреза |
|
|
|
|
|
|
|
Модель |
UPN210-S4-10025 |
|
|
|
|
|
|
Измерение |
D10*C0.3*25*75*d10 |
|
|
|
|
|
|
Заготовка |
45# 180HB |
|
|
|
|
|
|
Метод резания |
Cavity Milling |
|
|
|
|
|
|
Скорость резания |
4000RPM (125m/min) |
|
|
|
|
|
|
Скорость подачи |
900mm/min (0.056mm/z) |
|
|
|
|
|
|
Глубина резания |
ap=24mm ae=1.5mm |
|
|
|
|
|
|
Охлаждающая |
Газ |
|
|
жидкость |
|
|
|
|
|
|
|
https://cncmagazine.ru |
Тел: 8-800-250-61-44 |
sales@cncmagazine.ru |
|
24/45
G-PAK17.1

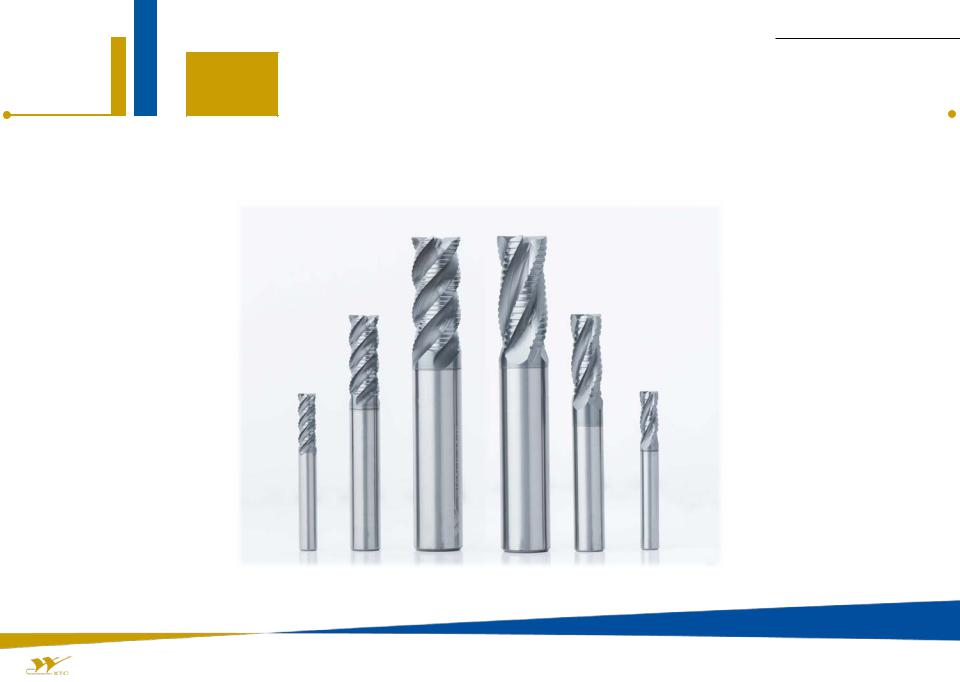

1.4 Дополнительная информация
UPR210\UPN210
https://cncmagazine.ru |
Тел: 8-800-250-61-44 |
sales@cncmagazine.ru |
25/45

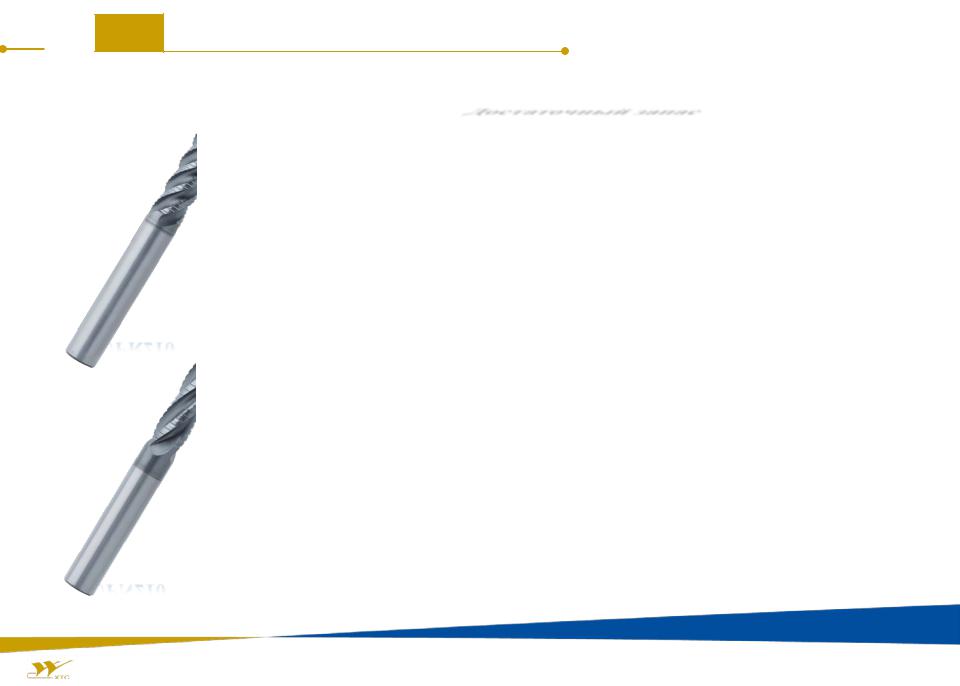

1.4 Дополнительная информация
1.4.2 В наличии
UPR210
UPN210
https://cncmagazine.ru
Достаточный запас
Модель |
Описание |
Кодовое название |
Спецификация |
Наличие |
|
|
|
|
|
|
|
|
|
UPR210-S4-06016 |
D6*C0.2*16*50*d6 |
● |
|
|
Сталь,4 канавки, |
UPR210-S4-08020 |
D8*C0.2*20*60*d8 |
● |
|
|
UPR210-S4-10025 |
D10*C0.3*25*75*d10 |
● |
||
UPR210 |
черновая |
||||
обработка, |
UPR210-S4-12030 |
D12*C0.3*30*75*d12 |
● |
||
|
|||||
|
концевая фреза |
||||
|
|
UPR210-S4-16036 |
D16*C0.4*36*100*d16 |
● |
|
|
|
UPR210-S4-20045 |
D20*C0.5*45*100*d20 |
● |
|
|
|
UPN210-S4-06016 |
D6*C0.2*16*50*d6 |
● |
|
|
Сталь,4 канавки, |
UPN210-S4-08020 |
D8*C0.2*20*60*d8 |
● |
|
|
|
|
● |
||
|
черновая |
UPN210-S4-10025 |
D10*C0.3*25*75*d10 |
||
UPN210 |
обработка, |
|
|
|
|
UPN210-S4-12030 |
D12*C0.3*30*75*d12 |
● |
|||
|
концевая фреза |
||||
|
|
UPN210-S4-16036 |
D16*C0.4*36*100*d16 |
● |
|
|
|
UPN210-S4-20045 |
D20*C0.5*45*100*d20 |
● |
|
|
Тел: 8-800-250-61-44 |
sales@cncmagazine.ru |
|||
26/45
1.4 Дополнительная информация
1.4.3 Новые проекты
Применение |
Черновая обработка |
|
Получистоваяобработка |
|
|
|
|
|
|
|
|
|
|
Волнообразная канавка |
Канавка со стружколомом |
|
|
Грубая канавка |
|
|
|
|
|
|
|
|
|
|
|
|
Стандартная |
UPR210 |
|
UPN210 |
|
|
канавка |
|
|
||
|
|
|
|
|
|
Плотность |
|
|
|
|
|
Плотная |
UPR300 |
|
UPN300 |
|
|
|
|
|
|||
|
канавка |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
https://cncmagazine.ru |
Тел: 8-800-250-61-44 |
sales@cncmagazine.ru |
|||
27/45
Оглавление |
G-PAK17.1 |
|
2Торцевая фреза для малого и полого фрезерования
История развития
Характеристики продукта
Эффективность применения
UPR210/UPN210
Дополнительная информацияSPM200-RN4
https://cncmagazine.ru |
Тел: 8-800-250-61-44 |
sales@cncmagazine.ru |
28/45

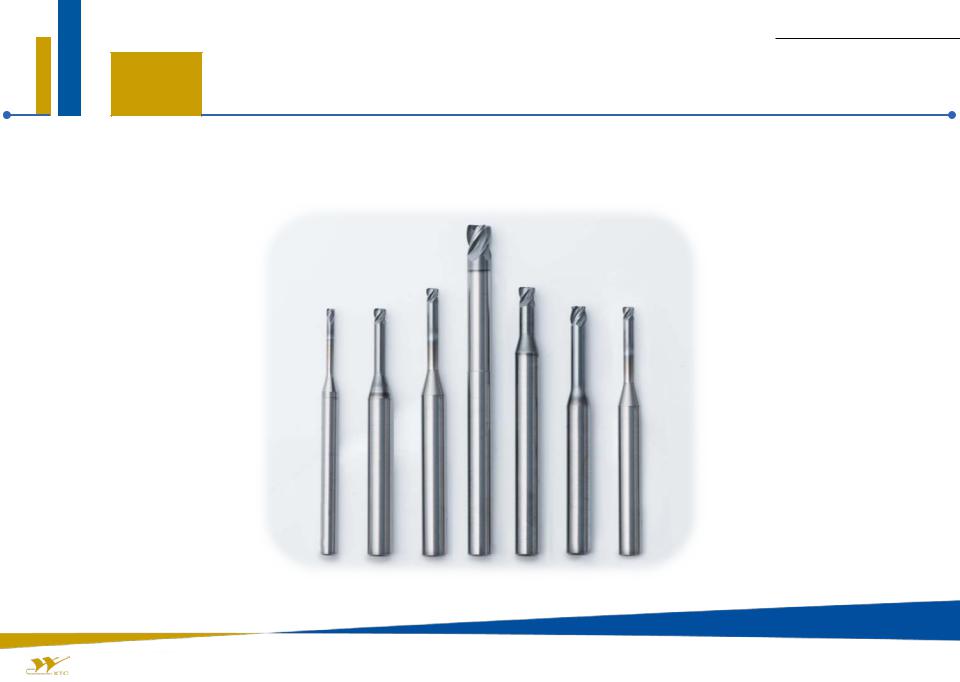

G-PAK17.1
2.1 История развития
SPM200-RN4
https://cncmagazine.ru |
Тел: 8-800-250-61-44 |
sales@cncmagazine.ru |
29/45

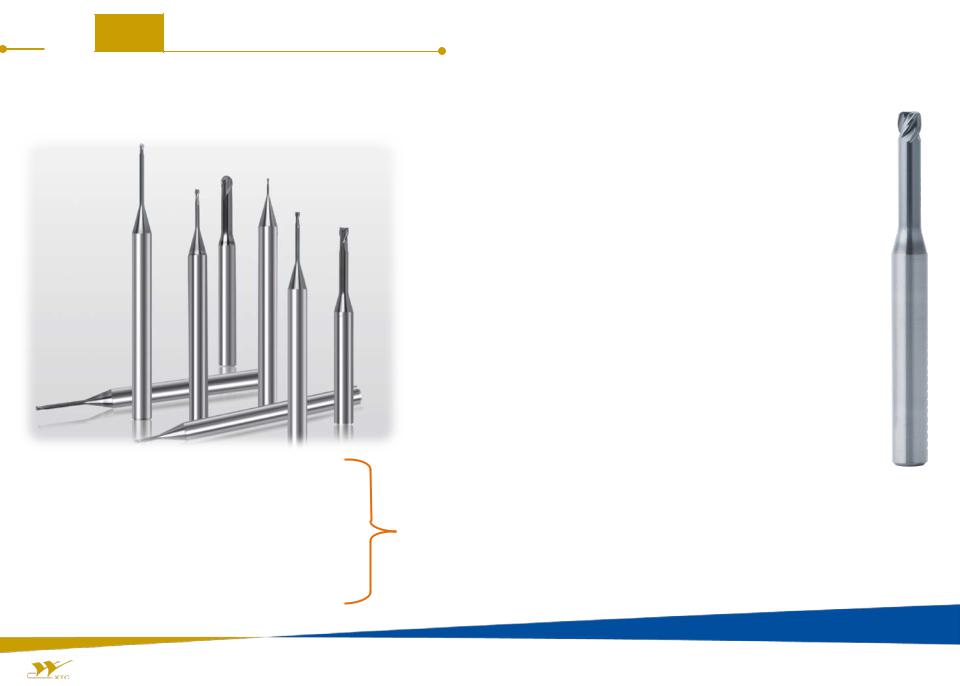

2.1 История развития
2.1.1 Потребности рынка
SPM200-SN2 G-PAK16.1 SPM200-BN2
SPM200-RN2
SPM200-RN4
4 канавки, расширенное горлышко - угловой радиус торцевой фрезы
Стандартный диаметр Φ1 Φ6
Длина горлышка |
2D 20D |
/ диаметр |
R0.05 R1 |
Радиус закругления |
|
Модель |
127 |
Модели по аналогии с |
630+127=757 |
SPM200 |
|
Более высокая точность Различные виды
https://cncmagazine.ru |
Тел: 8-800-250-61-44 |
sales@cncmagazine.ru |
30/45
