Экзаменационный билет №7

По специальности: 15.02.08 Технология машиностроения

Дисциплина: Технология машиностроения

Группа: ТМ-38, ТМ-42

1.Обработка резьбовых поверхностей. Виды резьб. Способы нарезания наружной резьбы.

2. Типы машиностроительного производства и их характеристики.

3. Для втулки, изготавливаемого из стали 30 (рис. 1), разработать маршрутный технологический процесс обработки. Заготовка получена штамповкой нагоризонтально-ковочной машине. Исходные данные:

d1, мм	32h14
d2, мм	24h8
D1, мм	16H8
D2, мм	18H14
A1,мм	40-0,62
A2,мм	36±0,31
A3,мм	20+0,84
A4,мм	10±0,18
R1, мкм	Ra2,5
R2, мкм	Ra1,6
R3, мкм	Ra2,5
R4, мкм	Ra3,2

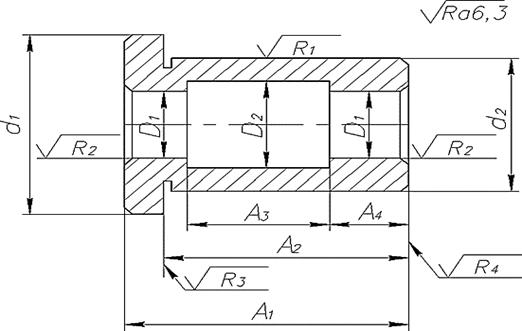

Рисунок 1. Втулка

Преподаватель _________________ Л.М.Гуляева

(подпись) (ФИО)

МИНИСТЕРСТВО ОБЩЕГО И ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

РОСТОВСКОЙ ОБЛАСТИ

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ

ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ РОСТОВСКОЙ ОБЛАСТИ

«ВОЛГОДОНСКИЙ ТЕХНИКУМ МЕТАЛЛООБРАБОТКИ И МАШИНОСТРОЕНИЯ»

(ГБПОУ РО «ВТММ»)

Рассмотрена и одобрена на заседании методической цикловой комиссии общепрофессиональных дисциплин и дисциплин управления качеством Протокол № _____от _________ Председатель МЦК ____________О.В. Шпакова

Согласовано: Методист _________О.В. Шпакова «___»___________2023 г.

УТВЕРЖДАЮ Зам. директора по УР _______О.А. Сердюкова «___»___________2023 г.

Экзаменационный билет №8

По специальности: 15.02.08 Технология машиностроения

Дисциплина: Технология машиностроения

Группа: ТМ-38, ТМ-42

1.Производственный и технологический процессы машиностроительного завода.

2. Выбор баз при обработке заготовок. Понятие о базах. Основные схемы базирования.

3. Для втулки, изготавливаемого из стали 30 (рис. 1), разработать маршрутный технологический процесс обработки. Заготовка получена штамповкой нагоризонтально-ковочной машине.Исходные данные:

d1, мм	38h14
d2, мм	30h7
D1, мм	20H7
D2, мм	22H14
A1,мм	50-0,62
A2,мм	45±0,2
A3,мм	30+0,84
A4,мм	12±0,215
R1, мкм	Ra1,6
R2, мкм	Ra1,6
R3, мкм	Ra1,6
R4, мкм	Ra2,5

Рисунок 1. Втулка

Преподаватель _________________ Л.М.Гуляева

(подпись) (ФИО)

МИНИСТЕРСТВО ОБЩЕГО И ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

РОСТОВСКОЙ ОБЛАСТИ

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ

ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ РОСТОВСКОЙ ОБЛАСТИ

«ВОЛГОДОНСКИЙ ТЕХНИКУМ МЕТАЛЛООБРАБОТКИ И МАШИНОСТРОЕНИЯ»

(ГБПОУ РО «ВТММ»)

Рассмотрена и одобрена на заседании методической цикловой комиссии общепрофессиональных дисциплин и дисциплин управления качеством Протокол № _____от _________ Председатель МЦК ____________О.В. Шпакова

Согласовано: Методист _________О.В. Шпакова «___»___________2023 г.

УТВЕРЖДАЮ Зам. директора по УР _______О.А. Сердюкова «___»___________2023 г.
