Цель работы: научение принципа реализации автоколебательного мультивибратора на биполярных транзисторах, его функционирования и влияния параметров элементов его схемы на характеристики мультивибратора.
Описание установки:

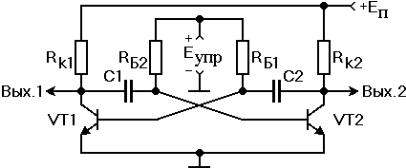

Рис. 1. Схема простейшего автоколебательного мультивибратора.
Схема мультивибратора, изображенная на рис. 1, состоит из транзисторных ключей с перекрестными связями из коллекторной цепи одного в базовую другого. Связи выполнены таким образом, что транзисторы в схеме всегда оказываются во взаимно противоположных состояниях: один открыт, другой закрыт. Автоматический переход из одного состояния в другое обеспечивается взаимной коммутацией транзисторных ключей друг друга по коллекторно-базовым цепям, содержащим времязадающие элементы схемы: конденсаторы С1 и С2, резисторы RБ1 и RБ2. Напряжения выходных сигналов снимаются с коллекторов транзисторов VT1 и VT2. Сигналы эти парафазны - импульсу, снимаемому с одного выхода, соответствует пауза между импульсами на другом выходе, и наоборот.

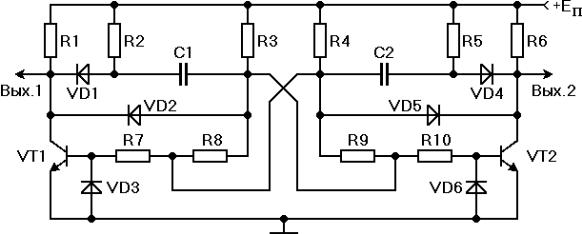

Рис. 2. Схемы усовершенствованного автоколебательного мультивибратора
Здесь для улучшения формы выходных импульсов введены диоды VD1 и VD4, коммутирующие цепи заряда и разряда конденсаторов С1 и С2, соответственно. В этой схеме заряд конденсаторов происходит через дополнительно введенные резисторы R2 и R5 (а не через коллекторные сопротивления R1 и R6), а разряд - так же, как в схеме, приведенной на рис. 1. Для дополнительного улучшения формы импульсов и повышения быстродействия мультивибратора включены диоды VD2 и VD5. От возможного пробоя транзисторы защищены т. н. “охранными” диодами VD3 и VD6.
Формула для расчета периода колебаний симметричного мультивибратора:
TТЕОР=2 kT*RБ*С, (1)
где TТЕОР – теоретический период колебаний симметричного мультивибратора, kT – коэффициент пропорциональности, RБ - сопротивление, С – емкость конденсатора.
Результаты вычислений и измерений:
Таблица 1
RБ, Ом |
C1=C2=C, Ф |
τ=RБ*C, сек. |
T, сек. |
15000 |
6,8E-10 |
0,0000102 |
0,0000151 |
15000 |
3,3E-09 |
0,0000495 |
0,0000978 |
15000 |
5,6E-09 |
0,000084 |
0,000126 |
15000 |
0,00000001 |
0,00015 |
0,000227 |
15000 |
0,000000033 |
0,000495 |
0,000529 |
24000 |
6,8E-10 |
0,00001632 |
0,0000267 |
24000 |
3,3E-09 |
0,0000792 |
0,000159 |
24000 |
5,6E-09 |
0,0001344 |
0,000205 |
24000 |
0,00000001 |
0,00024 |
0,000375 |
24000 |
0,000000033 |
0,000792 |
0,000865 |
36000 |
6,8E-10 |
0,00002448 |
0,0000378 |
36000 |
3,3E-09 |
0,0001188 |
0,000245 |
36000 |
5,6E-09 |
0,0002016 |
0,000313 |
36000 |
0,00000001 |
0,00036 |
0,000582 |
36000 |
0,000000033 |
0,001188 |
0,001332 |
75000 |
6,8E-10 |
0,000051 |
0,0000772 |
75000 |
3,3E-09 |
0,0002475 |
0,000504 |
75000 |
5,6E-09 |
0,00042 |
0,000637 |
75000 |
0,00000001 |
0,00075 |
0,001203 |
RБ, Ом |
C1=C2=C, Ф |
τ=RБ*C, сек. |
T, сек. |
75000 |
0,000000033 |
0,002475 |
0,002732 |
160000 |
6,8E-10 |
0,0001088 |
0,0000951 |
160000 |
3,3E-09 |
0,000528 |
0,00168 |
160000 |
5,6E-09 |
0,000896 |
0,00132 |
160000 |
0,00000001 |
0,0016 |
0,00253 |
160000 |
0,000000033 |
0,00528 |
0,00575 |

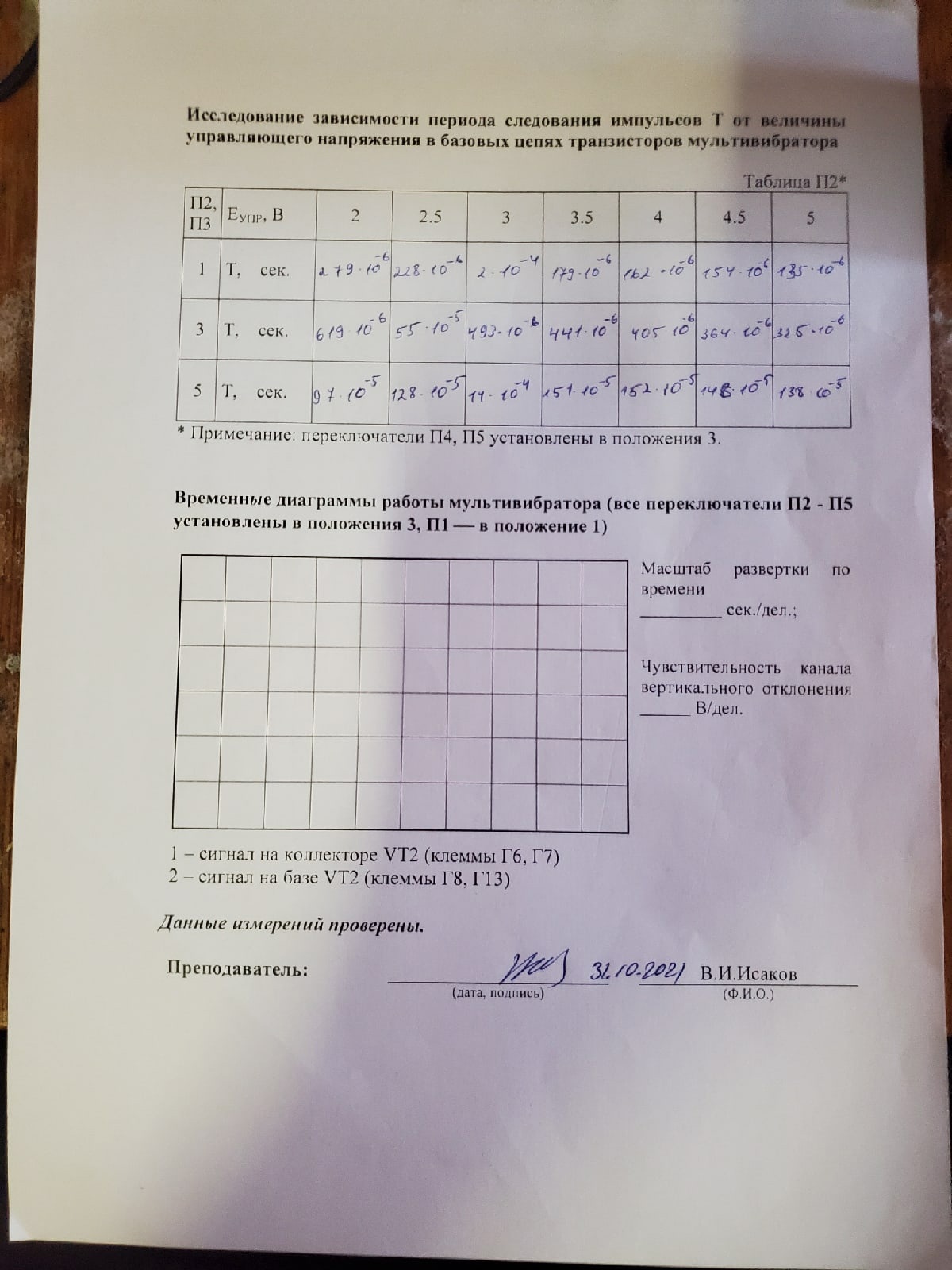

Таблица 2
П2, П3 |
Eупр, В |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
1 |
T, сек. |
0,000279 |
0,000228 |
0,0002 |
0,000179 |
0,000162 |
0,000154 |
0,000135 |
3 |
T, сек. |
0,000619 |
0,00055 |
0,000493 |
0,000441 |
0,000405 |
0,000364 |
0,000325 |
5 |
T, сек. |
0,00097 |
0,00128 |
0,0014 |
0,00151 |
0,00152 |
0,00148 |
0,00138 |
Графики зависимостей:

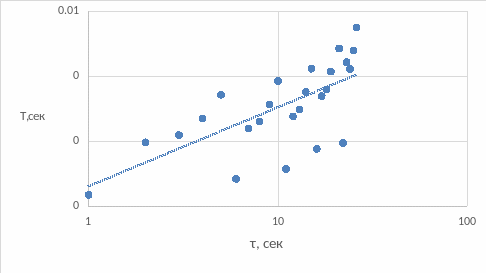

Рис. 3. График зависимости экспериментально снятого значения периода колебаний T мультивибратора от постоянной времени τ
K = 0,918
5
Рис.
4. График зависимости периода Т от
величины управляющего напряжения в
базовых цепях транзисторов EУПР
для разных значений сопротивлений в
базовых цепях
Расчет коэффициента пропорциональности:
kT = K / 2 = 0,918/2 = 0,459
Выводы:
- зависимость экспериментально измеренных значений периода колебаний Т от постоянной времени τ=R*С соответствует прямо пропорциональной зависимости с достаточной для практики точностью, т.к. отклонения незначительны;
- характер зависимости линеен при низких значениях номиналов RБ и становится нелинейным при увеличении сопротивления RБ, причем нелинейные свойства будут усиливаться;
- исследованный автоколебательный мультивибратор можно использовать как преобразователь напряжения EУПР в частоту;
- рассчитанное значение коэффициента пропорциональности kT = 0,465. Это значение примерно порядка единицы.
