Цель работы: знакомство с особенностями работы приложения Quartus II в процессе моделирования цифровых устройств на ПЛИС.

Ход практической работы

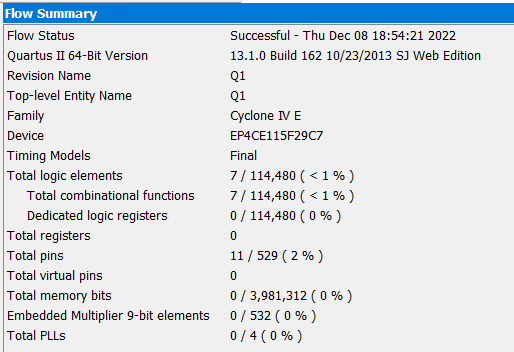

Первый этап работы – фиксация назначения аппаратной реализации проекта, сделанные по умолчанию системой Quartus II, определен тип микросхемы «EP4CE115F29C7», загрузку ее макроячеек, требуемое количество ресурсов и топологию размещения входных и выходных выводов. См. рис. 1-2.

Рис. 1. Фиксация параметров.

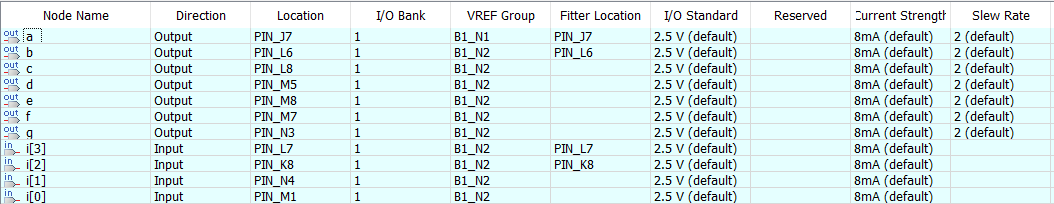

Рис. 2. Назначения пинов.

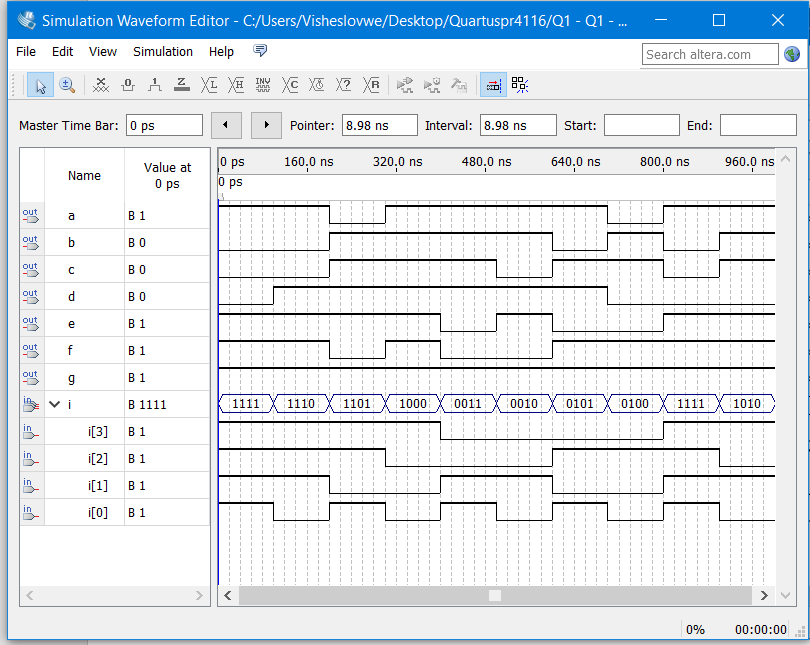

Подключен сигнальный редактор Waveform Editor. Выполнено назначение входных сигналов индивидуально для каждого входа, установив на них уровни логической единицы в течение следующих интервалов времени: i0 - 100 нс, i1 - 200 нс, i2 - 300 нс, i3 - 400 нс. Выполнено моделирование. Результат на рисунке 3. См. рис. 3-

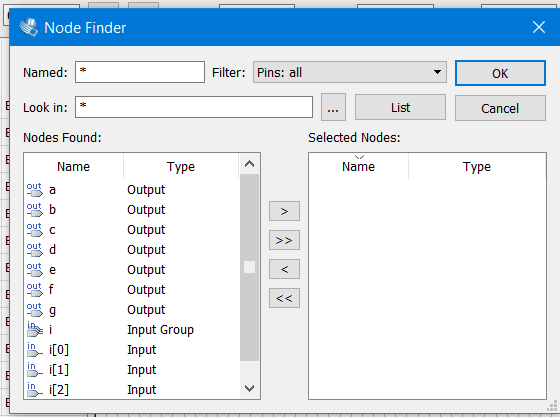

Рис. 3. Node Finder.

Рис. 4. Моделирование.

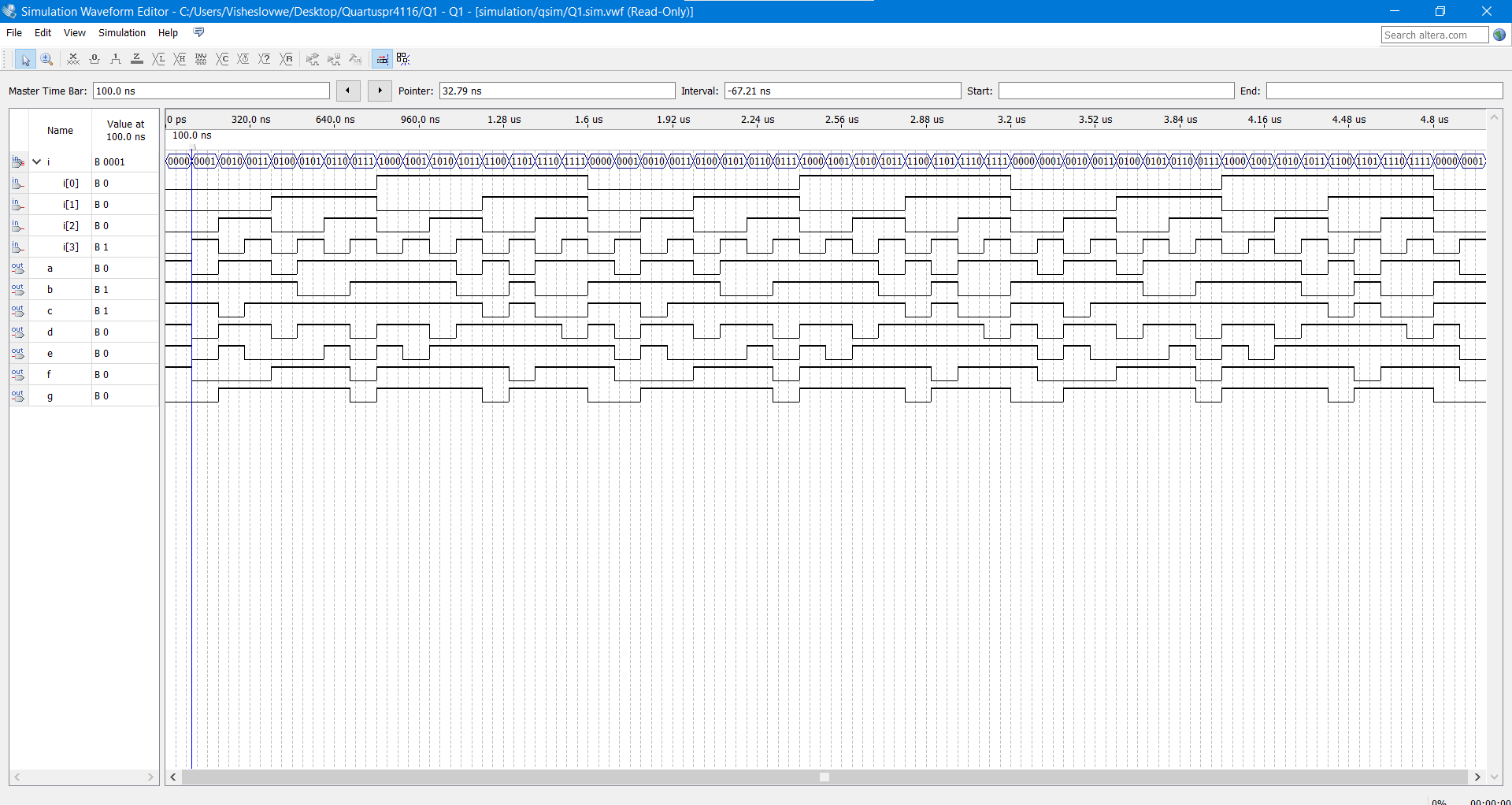

Было изменено общее время моделирования с 1мкс на 5мкс. См.рис.5

Рис. 5. Модель.

В окне редактора Waveform Editor входные сигналы представлены в составе группы. Используя назначения счетчика генератора входных сигналов, был установлен шаг изменения инкремента 1 и временной интервал 100 мкс. См. рис. 6.

Рис. 6. Моделирование.

Далее был установлен шаг изменения инкремента 2 и временной интервал 400 мкс. См. рис. 7.

Рис. 7. Моделирование

Подключен сигнальный редактор Waveform Editor для схемы A. Выполнено назначение входных сигналов индивидуально для каждого входа, установив на них уровни логической единицы в течение следующих интервалов времени: A0 - 300 нс, A1 - 200 нс, E - 100 нс. См. рис. 8.

Рис. 8. Моделирование

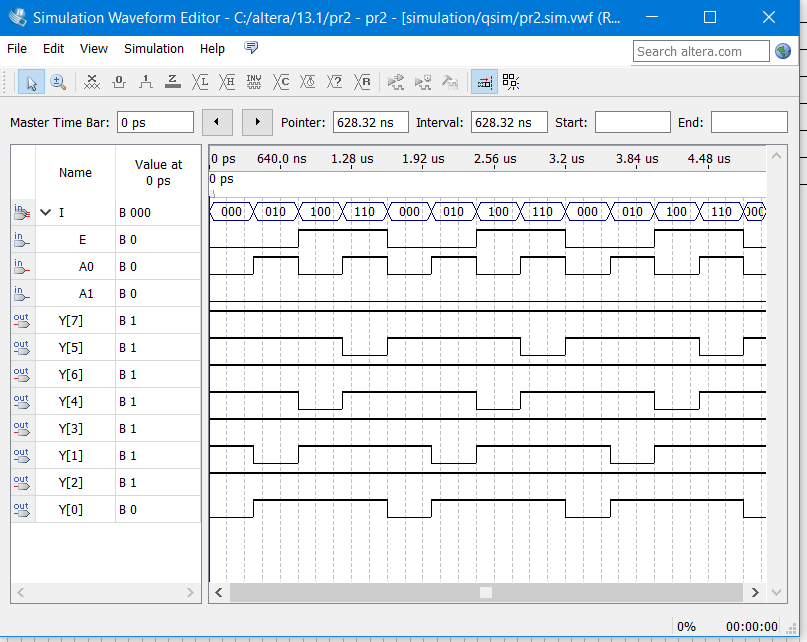

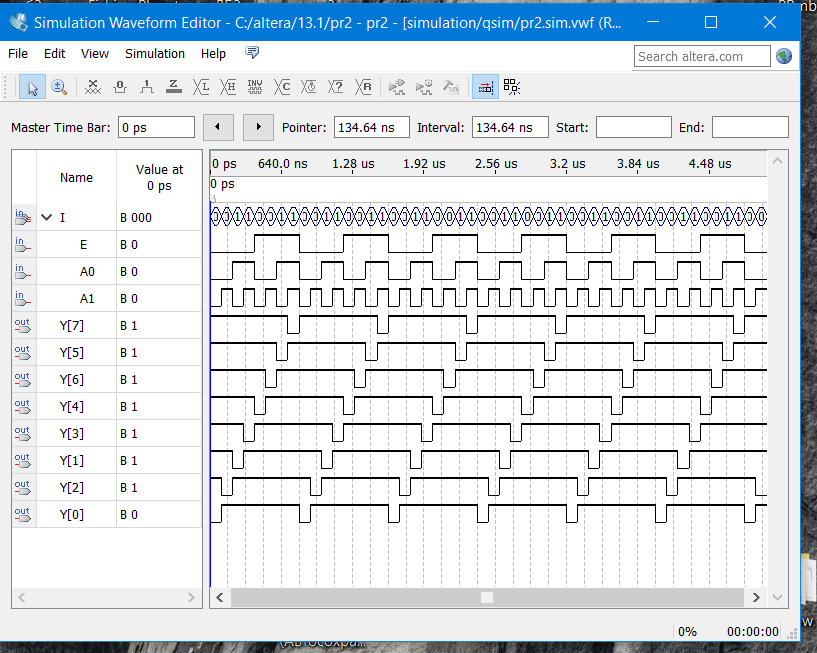

Было изменено общее время моделирования с 1мкс на 5мкс. В окне редактора Waveform Editor выходные сигналы представлены в составе группы. Используя назначения счетчика генератора входных сигналов, был установлен шаг изменения инкремента 1 и временной интервал 100 мкс. См. рис. 9.

Далее был установлен шаг изменения инкремента 2 и временной интервал 400 мкс. См.. 10.

Рис. 10. Моделирование

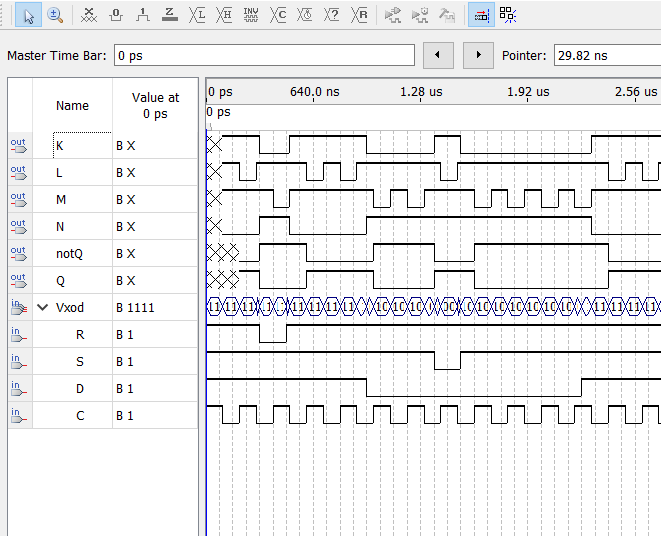

Подключен сигнальный редактор Waveform Editor для схемы B. Выполнено назначение входных сигналов индивидуально для каждого входа, установив на них уровни логической единицы в течение следующих интервалов времени: S - 100 нс, R - 200 нс, D - 300 нс, C – 400 нс. См. рис. 11.

Рис. 12. Моделирование
