Цель работы: Получить навыки работы со сплайнами, построив модель архитектурного сооружения (ротонды). Овладеть приёмами создания тел вращения и выдавливания, применения логических операций к трёхмерным объектам и расстановки объектов в сцене с использованием массива.
Вариант 16
Форма колонн: Star 12
Количество колонн: 6
Был создан сплайн Circle, затем к нему был применен модификатор выдавливания со смещением

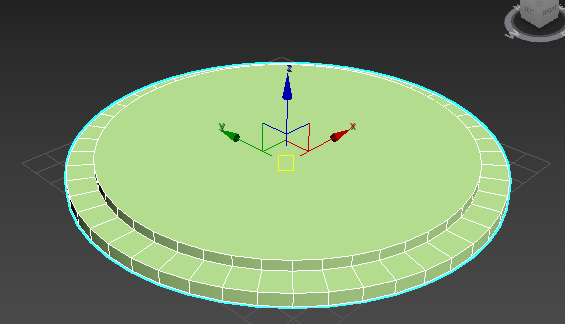

Рисунок 1. Сплайн в виде окружности
Был создан фасад с помощью сплайна Donut и модификатора Bevel

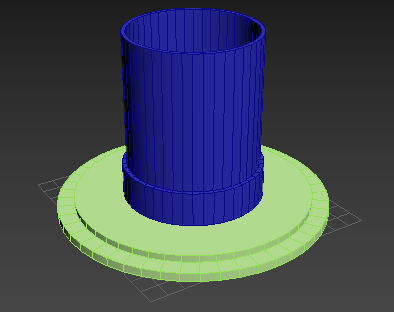

Рисунок 2. Фасад
Создана форма дверного проёма с помощью сплайнов Rectangle и Arc
Рисунок 3. Форма дверного проёма
Создан дверной проём путем конвертации Фасада и формы дверного проёма в Boolean объекты и выполнения операции Subtract

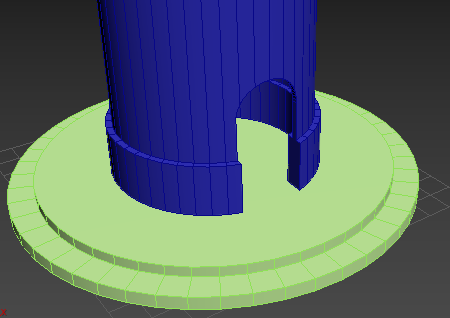

Рисунок 4. Дверной проём
Создана крыша с помощью сплайна Line и модификатора Lathe

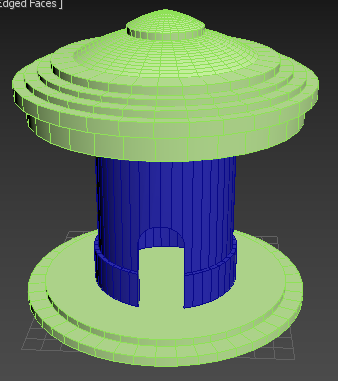

Рисунок 5. Крыша с модификатором Lathe
Создана колонна с помощью сплайна Star, основание – примитив Box, они были объединены путём конвертации в Editable Poly и инструмента Attach
Рисунок 6. Колонна
Были созданы копии колонны с помощью массива, вместо центра трансформации колонны был выбран центр крыши

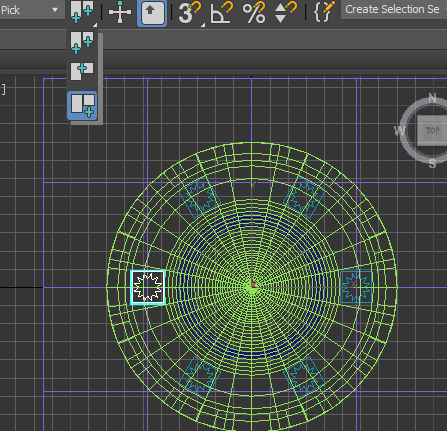

Рисунок 7. Выбор нового центра трансформации

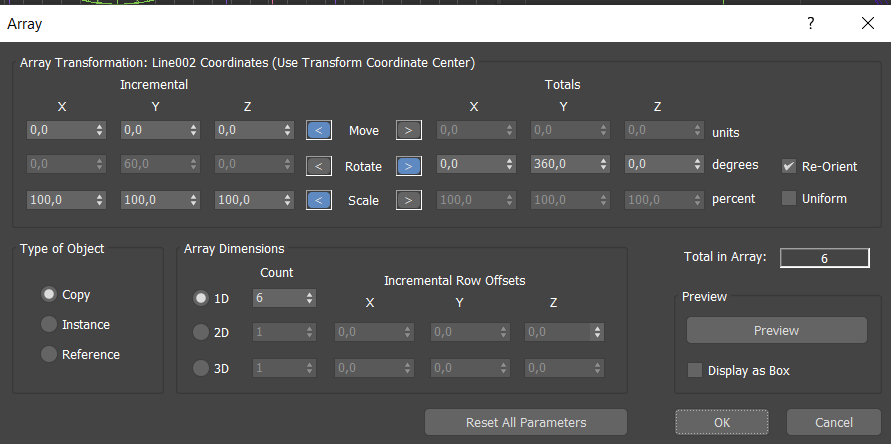

Рисунок 8. Создание массива

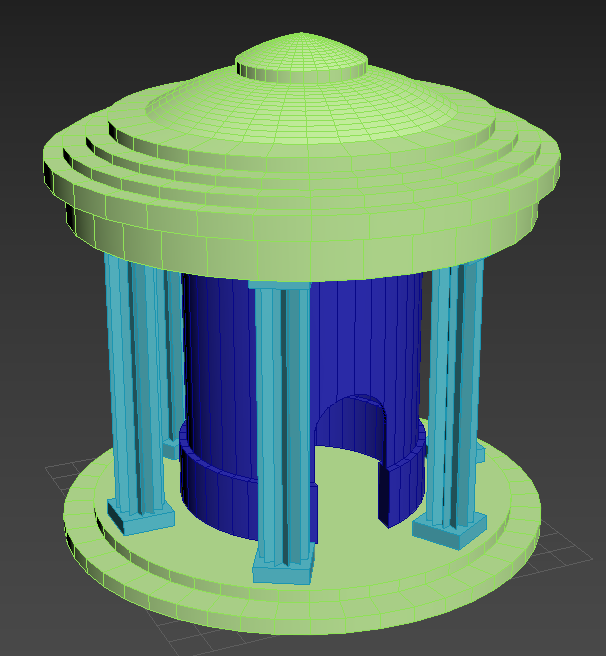

Рисунок 9. Результат тиражирования колонн

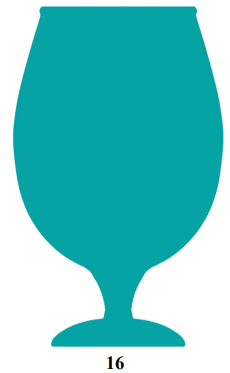

Была смоделирована ваза с помощью сплайна Line, к ней применены модификаторы Lathe для создания тела вращения, Edit Poly для удаления полигонов сверху и создания ровного дна, Shell для придания стенам вазы толщины
Рисунок 10. Ваза
Для устранения угловатости были настроены группы сглаживания через Auto Smooth

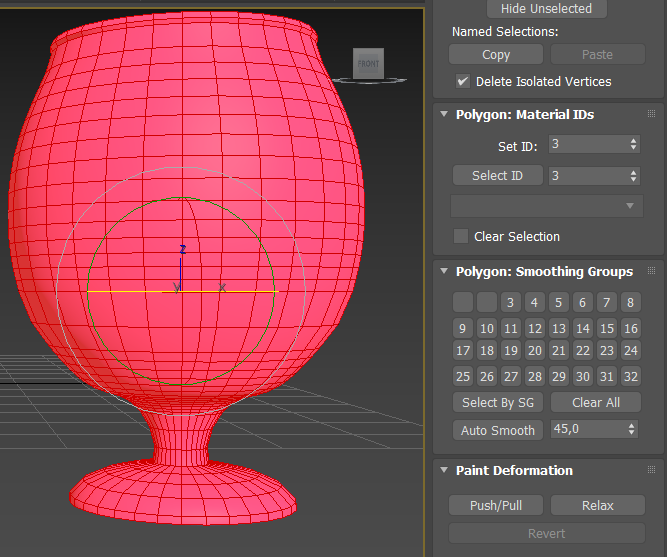

Рисунок 11. Настройка групп сглаживания
Была выполнена визуализация

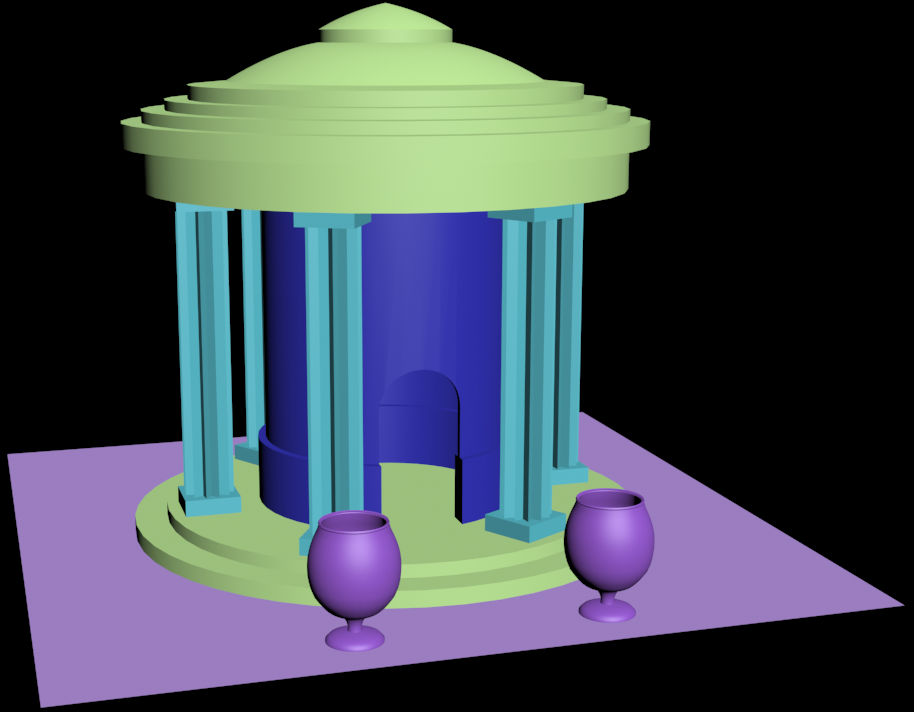

Рисунок 12. Результат визуализации сцены ЛР№2
Вывод: я получил навыки работы со сплайнами, построив модель архитектурного сооружения (ротонды). Овладел приёмами создания тел вращения и выдавливания (модификаторы Lathe и Bevel), применения логических операций к трёхмерным объектам (Конвертирование объекта в Boolean и использование операции Subtract) и расстановки объектов в сцене с использованием массива (Array), перенос центра трансформации в новую точку.
