Методики визначення швидкості руху повітря кататермометром.

Для измерения малых скоростей потока воздуха используют кататермометр. Он позволяет определять движение воздуха в пределах от 0,05 до 2 м/с. Основанием прибора является спиртовой термометр с цилиндрическим или шариковым резервуаром. Шкала цилиндрического кататермометра проградуирована в пределах от 35 до 38 °С, шарикового – от 33 до 40 °С (рис. 6).

Принцип работы прибора заключается в том, что предварительно нагретый кататермометр теряет тепло не только от разности температуры воздуха и спирта, но и от действия воздуха, пропорционально его скорости.

Перед измерением кататермометр погружают в посуду с горячей водой (температура воды около 65 – 70 °С), пока закрашенный спирт не заполнит половину объема верхнего резервуара. Затем кататермометр насухо вытирают и подвешивают на штативе в месте, где необходимо определить скорость движения воздуха. Если измеряют скорость внешнего воздуха, то кататермометр защищают от прямых солнечных лучей.

Далее с помощью секундомера определяют время, в течение которого колонка опустится от температуры Т1 до температуры Т2. Интервалы охлаждения кататермометра удобно выбирать от 38 до 35°С, то есть такой интервал, чтобы средняя температура диапазона измерения (Т1+ Т2)/2 была равна 36,5°С.

Охлаждающую способность воздуха (мкал/см2·с) находят по формуле

Н = F/а, (2)

где F – константа прибора, указанная с тыльной стороны шкалы, показывающая количество тепла, утраченного с 1см2 поверхности резервуара прибора;

а – время в секундах, в течение которого кататермометр охлаждается.

Скорость движения воздуха с помощью шарикового кататермометра находят по таблице (приложение 6). В этой таблице величина Q – это разница между средней температурой кататермометра и температурой t° воздуха окружающей среды (36,5 – t°).

Методики визначення швидкості руху повітря анемометром.

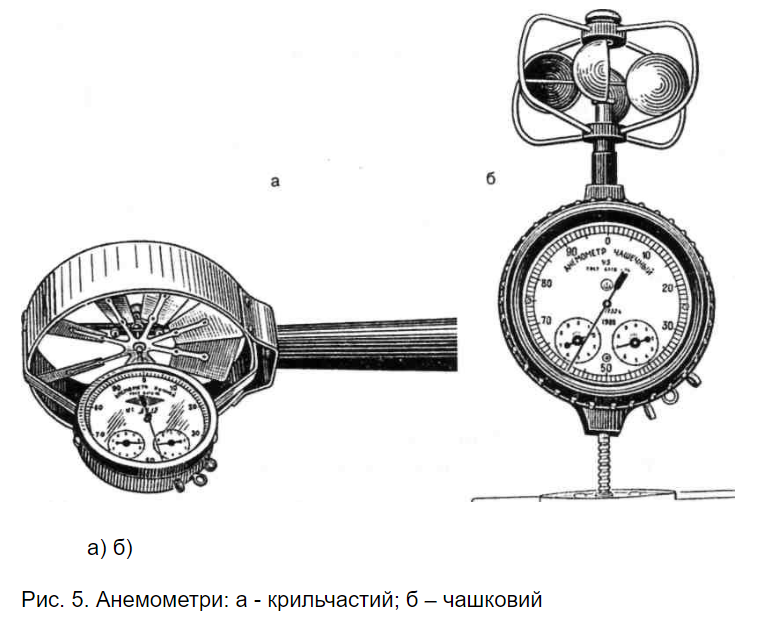

Скорость движения воздуха, а также движение воздуха в вентиляционных воздуховодах, определяют с помощью анемометров (рис. 5): чашечного (диапазон измерения 1-20 м/с) и крыльчатого (0,3-5,0 м/с). По строению эти два прибора принципиально одинаковы. В чашечном анемометре поток воздуха вращает полушария, а в крыльчатом – тоненькие лопасти, расположенные на оси. Это вращательное движение с помощью зубчатой передачи задействует стрелки циферблата анемометра. Включение и выключение механизма задействования стрелок осуществляется при помощи рычажного аретиру, расположенного на боковой стороне корпуса. При измерении ось чашечного анемометра нужно устанавливать перпендикулярно направлению воздушного потока, а ось крыльчатого – параллельно ему.

Прилади та методика вимірювання атмосферного тиску повітря.

Прибор для измерения давления называется манометром. Манометры могут быть сифонными или чашечковыми.

Манометр сифонного типа – это U-образная стеклянная трубка, заполненная водой или ртутью (рис. 2.1).

Один из концов манометра запаянный и не имеющий доступ воздуха; открытый конец соединен с атмосферным воздухом. Разница уровней жидкости в двух коленях трубки проградуирована в единицах давления.

Манометр чашечкового типа содержит вертикальную стеклянную трубку, запаянную сверху и заполненную жидкостью (рис.2.2).

Нижний конец трубки погружен в резервуар, частично заполненный жидкостью. Давление, образуемое столбиком жидкости в трубке, уравновешивается атмосферным давлением. Высокая точность измерения манометра чашечкового типа (0,1 мм рт ст.) позволяет использовать его в качестве стандартного прибора для проверки анероидных барометров и высотомеров.

Поняття про «розу вітрів», її гігієнічне значення та методика побудови.

"Роза ветров" - графическое изображение повторяемости ветров в конкретном населенном пункте за определенный период и имеет широкое применение в гигиенической науке с целью рационального планирования взаиморасположения различных объектов при осуществлении санитарного надзора.

Для ее построения сначала проводят взаимоперпендикулярные линии с обозначением 4 основных (Пн, Пд, С, С) и 4 промежуточных (ПнС, ПнЗ, ПдС, ПдЗ) румбов. На графике румбов откладывают частоту ветров каждого направления, выраженную в процентах по отношению к общему количеству дней периода наблюдения. Полученные отметки соединяют ломаной линией. Штиль обозначают в центре графика кругом, радиус которого соответствует частоте штиля. Наряду с построенной "розой ветров" размещают стрелку, острый конец которой указывает направление ветра, превосходящее период наблюдения. Затем на план-схеме населенного пункта произвольной конфигурации размещают объекты, упоминаемые в ситуационных задачах, определяют, правильно ли они расположены по отношению к источнику загрязнения окружающей среды, обосновывают гигиеническое заключение.

В гигиене роза ветров указывает на направления, из которых приносится воздух. Знание направлений ветров помогает в оценке распределения загрязнителей, таких как дым, пыль, газы и т.п., которые могут повлиять на качество воздуха и здоровье людей. Например, ветры, дующие из промышленных или транспортных зон, могут нести с собой вредные вещества, поэтому понимание распределения этих воздействий по направлению ветра важно для определения зон риска и разработки мер по их предотвращению.
