лаба6(30)
.docxФедеральное агентство связи
Ордена Трудового Красного Знамени федеральное государственное бюджетное
образовательное учреждение высшего образования
«Московский технический университет связи и информатики»
Кафедра Теория электрических цепей
Лабораторная работа №30
«Моделирование на ЭВМ переходных процессов в цепях
первого порядка»
Выполнил: студент гр
Проверил:
Москва, 2023
1 Цель работы
С помощью машинного эксперимента исследовать переходные процессы в цепях
первого порядка.
По предварительному расчету (C1=0,25 мкФ, L1=45 мГн)
|
|||||||||
R1, Ом
|
20
|
40
|
80
|
160
|
320
|
640
|
1280
|
2560
|
5120
|
RC, мкс
|
5 |
10 |
20 |
40 |
80 |
160 |
320 |
640 |
1280 |
RL, мкс
|
2250 |
1125 |
565,5 |
282,75 |
140,6 |
70,31 |
35,15 |
17,57 |
8,78 |

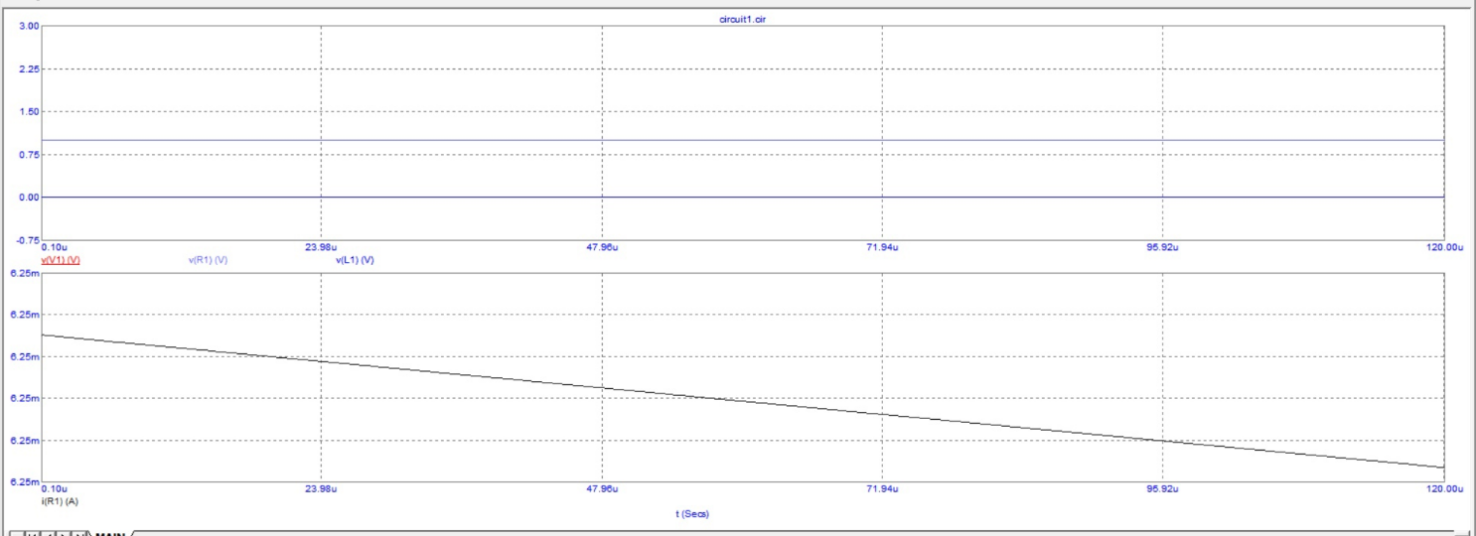

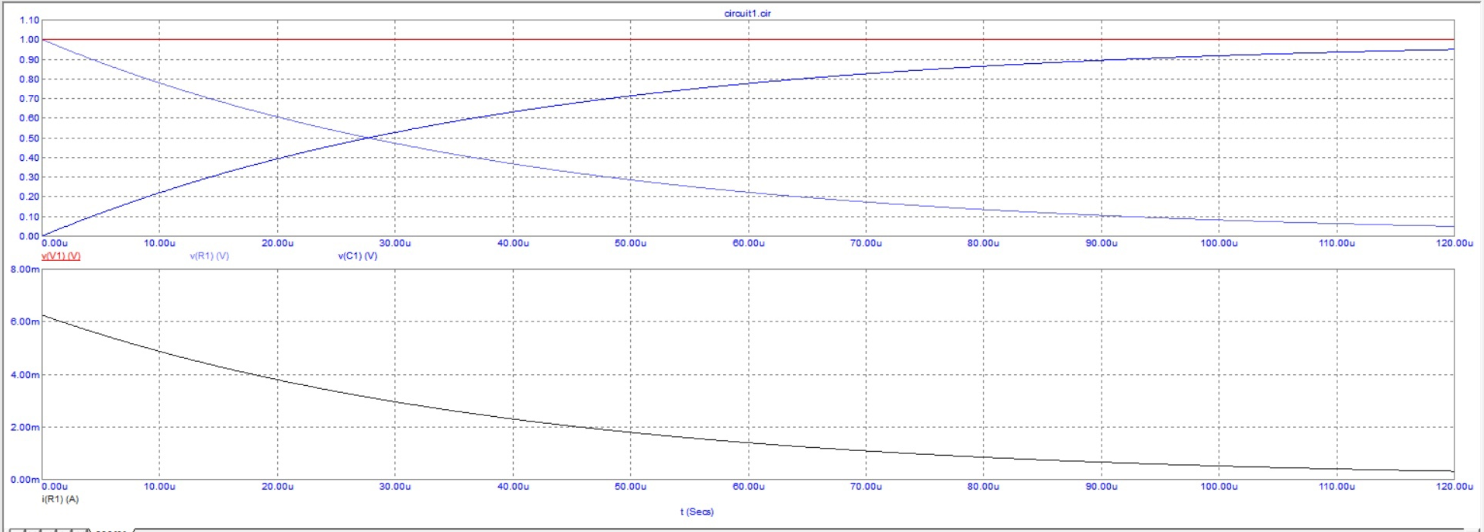

По экспериментальным данным
|
|||||||||
RC, мкс
|
5 |
10 |
20 |
40 |
80 |
160 |
320 |
640 |
1280 |
RL, мкс
|
2250 |
1125 |
565 |
283 |
140 |
70 |
35 |
18 |
9 |
Вопросы
Что называется переходным процессом?
Переходный процесс в электрической цепи — это электромагнитный процесс, возникающий в электрической цепи при переходе от одного установившегося режима к другому.
Какие цепи называют цепями первого порядка?
Цепь первого порядка включает один реактивный элемент - индуктивность или емкость и любое число резистивных элементов и независимых источников питания.
Какой режим называется установившемся?
Установившимся называется режим работы электрической цепи, при котором напряжение и токи цепи в течение длительного времени остаются неизменными.
Какой физический смысл постоянной времени цепи?
Физический смысл постоянной времени заключается в том, за какое время зарядится конденсатор.
10. Как по графику рассчитать постоянную времени цепи?
Нужно измерить емкость С и сопротивление R, потом по формуле τ = RC рассчитать время.
