3.5 Построение таблиц
Для лучшей наглядности и удобства сравнения показателей цифровой материал оформляют в виде таблиц, которые по форме должны соответствовать ГОСТ 2.105-95. Таблицы следует нумеровать арабскими цифрами, при этом знак № не употребляется. Над таблицей на уровне ее левого края без абзацного отступа пишется «Таблица _____ ».
номер наименование таблицы
Наименование таблицы следует помещать в одну строку с ее номером через тире. Графу «Номер по порядку» в таблицу включать не допускается. При необходимости нумераций показателей, параметров строк их порядковые номера следует указывать в первой графе таблицы непосредственно перед их наименованием. Заголовки граф и строк таблицы следует писать с прописной (большой) буквы в единственном числе. В конце заголовков точки не ставят.
Таблицу следует располагать непосредственно после текста, в котором она упоминается впервые или, на следующей странице. На все таблицы должны быть ссылки в тексте. При ссылке следует писать слово «таблица» с указанием ее номера.
Если, все показатели, приведенные в графах таблицы, выражены в одной и той же единице величины, то ее обозначение необходимо помещать над таблицей справа, только один раз. Если в графах или строчках приведенные величины выражены в разных единицах, то их обозначения следует указывать после наименования графы или строки через запятую.
Для сокращения текста заголовков граф отдельные понятия заменяют буквенными обозначениями, установленными ГОСТ 2.321 и ГОСТ 1.494, если они пояснены в тексте, например, U1 – напряжение на сопротивление R1.
3.6 Требования к схемам, рисункам
Чертежи, схемы должны соответствовать требованиям государственных стандартов единой системы конструкторской документации (ECКД), которая имеет код «два» например, ГОСТ 2.755, ГОСТ 2.708, ГОСТ 2.114 и т.д.
Они должны быть расположены после текста, в котором упоминаются впервые. Под схемой посреди строки располагают слово «Рисунок», его номер и наименование, например: Рисунок 1 – Схема прибора. Точка в конце наименования не ставится.
На электрических схемах около каждого элемента указывают его позиционное обозначение, установленное соответствующими стандартами, а при необходимости, номинальное значение величины. Для элементов являющимися органами регулировки или настройки в подрисуночном тексте указывают их обозначение, назначение и надписи на соответствующей панели.
Подрисуночный текст располагают между схемой и словом «Рисунок».
При ссылках на схему в тексте следует писать «… в соответствии с рисунком 2».
3.7 Требования к электрическим принципиальным схемам
Схема принципиальная – это схема, определяющая полный состав элементов и связей между ними и, как правило, дающая детальное представление о принципах работы изделия. Принципиальными схемами пользуются для изучения принципа работы изделия, а также при наладке, контроле и ремонте. Они служат для разработки других конструкторских документов, например схем соединений. Построение электрических принципиальных схем должно быть максимально наглядным, удобным для чтения, наилучшим образом должно отражать логику развития процесса в изделиях. Это может быть достигнуто, если соблюдать следующие условия. 1. Элементы, совместно выполняющие какие-либо определенные функции (функциональные группы), следует в схеме группировать вблизи друг от друга. 2. Элементы внутри функциональных групп следует располагать так, чтобы конфигурация цепей была простейшей, количество изломов и пересечений линий было наименьшим. При этом типовые сочетания элементов должны быть вычерчены в общеизвестных типовых положениях, при которых подчеркивается смысловая сущность такого начертания. 3. функциональные группы элементов следует располагать на схеме в последовательности, соответствующей развитию процесса слева направо, аналогично расположению на структурной схеме. 4. Все дополнительные и вспомогательные функциональные цепи (элементы и связи между ними) следует, как правило, выводить из полосы, занятой основными цепями. Схемы вычерчивают для изделий, находящихся в отключенном состоянии. Элементы на схеме изображают в виде условных графических обозначений (табл. 1). Линии электрической связи на принципиальной схеме носят условный характер и не являются изображениями реальных проводов. Это позволяет располагать условные графические обозначения элементов в соответствии с развитием рабочего процесса, а не в соответствии с действительным расположением этих элементов в изделии, и соединять их выводы кратчайшим путем. Схема должна быть компактной. Ориентировочно можно применить следующие нормы на расстояния: от точки пересечения или разветвления электрической цепи до контура элемента – 5 мм, между элементами в вертикально расположенных цепях – 12-15 мм, между элементами в горизонтально расположенных цепях – 8-10 мм. Если при построении схемы расстояния получаются больше указанных, то уменьшать их, вводя изломы линии, нецелесообразно. Расстояния между функциональными группами следует выбирать несколько большими, чем между элементами внутри группы.
Приложение А.

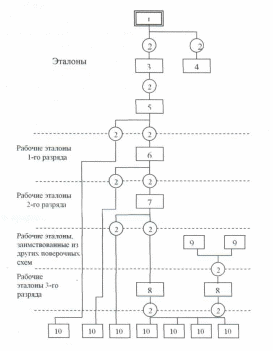

Поверочная схема средств измерений.
На схеме обозначены:
1 – государственный национальный эталон;
2 – метод передачи размера единиц; (поверка)
3 – эталон вторичный;
4 – эталон-свидетель;
5 – эталон-копия;
6, 7, 8 – рабочие эталоны соответствующих разрядов;
9 – рабочие эталоны, заимствованные из других поверочных схем;
10 – рабочие средства измерения.
Приложение Б.

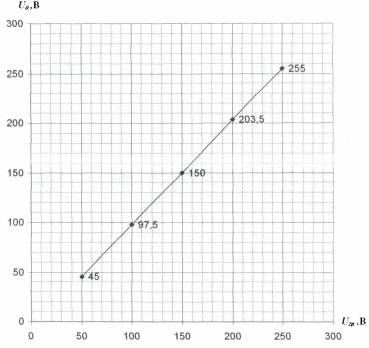

Градуированная характеристика в виде таблицы
и в виде графика
Приложение В.
Приложение Г.

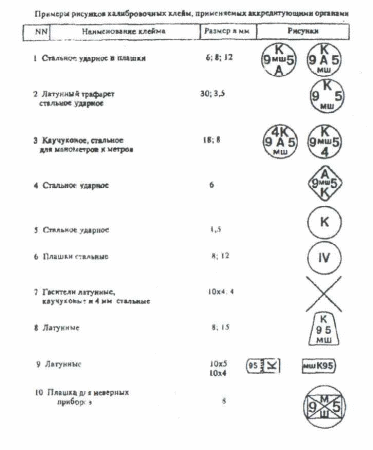

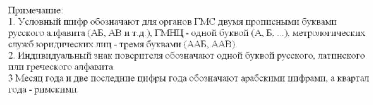

Примеры рисунков знаков поверки
|
|
|
Рисунок 4.1. Знак поверки государственного регионального центра метрологии |
|
Рисунок 4.2. Знак поверки государственного научного метрологического института |
|
Рисунок 4.3. Знак поверки юридического лица или индивидуального предпринимателя, применяемого при клеймении средств измерений, выпускаемых из производства |
|
Рисунок 4.4. Знак поверки юридического лица или индивидуального предпринимателя, применяемого при клеймении средств измерений, находящихся в эксплуатации или после ремонта |
5 |
Наклейка |
|
Приложение Д.
СВИДЕТЕЛЬСТВО О ПОВЕРКЕ СРЕДСТВА ИЗМЕРЕНИЙ
----------------------------------------------------------------------------------------------------------------------- |
|||||||||||||||||
наименование аккредитованного юридического лица или индивидуального предпринимателя, выполнившего поверку, |
|||||||||||||||||
СВИДЕТЕЛЬСТВО О ПОВЕРКЕ N___________ |
|||||||||||||||||
|
|||||||||||||||||
Действительно до |
|||||||||||||||||
________________ |
|||||||||||||||||
|
|||||||||||||||||
Средство измерений |
|
||||||||||||||||
|
наименование, тип, |
||||||||||||||||
|
|||||||||||||||||
заводской (серийный) номер |
|
, |
|||||||||||||||
|
|||||||||||||||||
|
|
|
|||||||||||||||
поверено |
|
||||||||||||||||
|
наименование единиц величин, диапазонов измерений, на которых поверено средство измерений |
||||||||||||||||
|
|||||||||||||||||
в соответствии с |
|
||||||||||||||||
|
наименование или обозначение документа, на основании которого выполнена поверка |
||||||||||||||||
|
|||||||||||||||||
с применением эталонов: |
|
||||||||||||||||
|
регистрационный номер и (или) наименование, тип, |
||||||||||||||||
|
|||||||||||||||||
|
|||||||||||||||||
заводской номер, разряд, класс или погрешность эталонов, применяемых при поверке |
|||||||||||||||||
|
|||||||||||||||||
при следующих значениях влияющих факторов: |
|
||||||||||||||||
|
перечень влияющих факторов, |
||||||||||||||||
|
|||||||||||||||||
|
|||||||||||||||||
нормированных в документе на методику поверки, с указанием их значений |
|||||||||||||||||
|
|||||||||||||||||
и на основании результатов первичной (периодической) поверки признано пригодным к применению. |
|||||||||||||||||
Знак поверки: |
|||||||||||||||||
|
|||||||||||||||||
|
|
|
|
|
|||||||||||||
должность руководителя подразделения или другого уполномоченного лица |
|
подпись |
|
фамилия, имя и отчество |
|||||||||||||
|
|||||||||||||||||
Поверитель |
|
|
|
|
|||||||||||||
|
|
подпись |
|
фамилия, имя и отчество |
|||||||||||||
|
|||||||||||||||||
Дата поверки |
|||||||||||||||||
________20_г. |
|||||||||||||||||
Приложение Е.
ИЗВЕЩЕНИЕ О НЕПРИГОДНОСТИ К ПРИМЕНЕНИЮ СРЕДСТВА ИЗМЕРЕНИЙ |
|||||||||||
|
|||||||||||
|
|||||||||||
ИЗВЕЩЕНИЕ о непригодности к применению N___________ |
|||||||||||
|
|||||||||||
Средство измерний |
|
||||||||||
|
наименование типа |
||||||||||
|
|||||||||||
|
|||||||||||
|
|||||||||||
заводской (серийный) номер |
|
||||||||||
|
|||||||||||
поверено в соответствии с |
|
||||||||||
|
наименование документа, на основании которого выполнена поверка |
||||||||||
|
|||||||||||
и на основании результатов первичной (периодической) поверки признано непригодным к применению. |
|||||||||||
|
ненужное зачеркнуть |
|
|||||||||
|
|||||||||||
Причины непригодности |
|
||||||||||
|
|
||||||||||
|
|||||||||||
|
|||||||||||
|
|||||||||||
|
|||||||||||
|
|||||||||||
|
|||||||||||
|
|||||||||||
|
|||||||||||
|
|
|
|
|
|||||||
должность руководителя подразделения |
|
подпись |
|
фамилия, имя и отчество |
|||||||
|
|||||||||||
|
М.П. |
|
|||||||||
|
(при наличии) |
|
|||||||||
|
|||||||||||
Поверитель |
|
|
|
|
|||||||
|
|
подпись |
|
фамилия, имя и отчество |
|||||||
|
|||||||||||
_____________20___ г. |
|||||||||||
Приложение Ж
(рекомендуемое)
Пример выполнения титульного листа отчета по лабораторной работе.
Министерство образования и науки Российской Федерации
Северо-Кавказский горно-металлургический институт
Кафедра Теоретической электроники и электрических машин лаборатория метрологии и электрических измерений
ОТЧЕТ
По лабораторной работе №__
________________________________________________________________
(название работы)
По дисциплине___________________________________________________
(наименование)
Выполнил
студент группы ____________ _____________ _____________
обозначение подпись Ф.И.О.
Принял
преподаватель ____________ _____________ _____________
уч. звание подпись Ф.И.О.
Владикавказ 2013
Приложение И
Обозначения буквенно-цифровые в электрических схемах (по ГОСТ 2.710-81)
Устройство и элементы |
Буквенный код |
Выключатели и разъединители в силовых цепях |
Q |
Выключатель автоматический |
QF |
Разъединитель |
QS |
Резисторы |
R_(r) |
Потенциометр |
RP |
Шунт измерительный |
RS |
Устройства коммутационные в цепях управления, сигнализации, измерительных, общее обозначение |
S |
Выключатель и переключатель |
SA |
Выключатель кнопочный |
SB |
Тр-ры, автотр-ры |
T |
Тр-р тока |
TA |
Тр-р напряжения |
TV |
Двигатели |
M |
Приборы, измерительное оборудование |
P |
Амперметр |
PA |
Вольтметр |
PV |
Ваттметр |
PW |
Счетчик активной энергии |
PI |
Счетчик реактивной энергии |
PK |
Счетчик импульсов |
PC |
Омметр |
PR |
Часы, измеритель времени |
PT |
Фазометр |
Pφ |
Частотометр |
PF |
Регистрирующий прибор |
PS |
Генераторы, источники питания, кварцевые генераторы |
G |
Батарея гальванических эл-ов, аккумуляторов |
GB |
Конденсаторы |
C |
Датчик скорости |
BV |
Датчик частоты вращения, тахогенератор |
BR |
Датчик давления |
BP |
Катушки индуктивности, дроссели |
L |
Устройства индукционные и сигнальные |
H |
Приборы звуковой сигнализации |
HA |
Реле, контакторы, пускатели |
K |
Реле электротепловые |
KK |
Реле времени |
KT |
Контактор, магнитный пускатель |
KM |
Приложение К Обозначения условные графические в схемах в соответствии с седьмой группой стандартов системы ЕСКД, (ГОСТ 2.7ХХ- )
Наименование |
Обозн. |
Гальваномагнитный эффект (эффект Холла) |
|
Линия механической связи в гидравлических и пневматических схемах |
|
Линия механической связи в электрических схемах |
|
Заземление, общее обозначение |
|
Защитное заземление |
|
Машина электрическая. Общее обозначение |
|
Якорь с обмоткой, коллектором и щетками |
|
Машина постоянного тока с независимым возбуждением |
|
Машина постоянного тока с возбуждением от постоянных магнитов |
|
Трансформатор однофазный с магнитопроводом |
Форма I
|
Форма II
|
|
Автотрансформатор однофазный с магнитопроводом |
Форма I
|
Форма II
|
Дроссель с ферромагнитным магнитопроводом |
|
Реактор |
|
Трансформатор тока с одной вторичной обмоткой |
Форма I
|
Форма II
|
|
Предохранитель плавкий. Общее обозначение |
|
Прибор электроизмерительный: |
|
а) показывающий |
|
б) регистрирующий |
|
в) интегрирующий (например, счетчик) |
|
Примечание: Для указания назначения электроизмерительного прибора в его обозначение вписывают условные графические обозначения, установленные в стандартах ЕСКД, а также буквенные обозначения единиц измерения или измеряемых величин, например: |
|
а) амперметр |
A |
б) вольтметр |
V |
в) вольтамперметр |
VA |
г) ваттметр |
W |
д) варметр |
var |
е) микроамперметр |
μA |
ж) милливольтметр |
mV |
з) омметр |
Ω |
и) мегаомметр |
MΩ |
к) частотометр |
Hz |
л) фазометр: измеряющий сдвиг фаз измеряющий коэффициент мощности |
φ |
cosφ |
|
м) счетчик ампер-часов |
Ah |
н) счетчик ватт-часов |
Wh |
о) счетчик вольт-ампер-часов |
varh |
п) термометр |
t ° |
р) индикатор полярности |
± |
с) измеритель уровня сигнала |
dB |
Электросчетчик |
|
Гальванометр |
|
Осциллограф |
|
Датчик измеряемой неэлектрической величины |
|
Датчик давления с токовым выходом |
|
Датчик температуры |
|
Термопара (термометр термоэлектрический) (утолщенная сторона изображения обозначает отрицательную полярность) |
|
Лампа накаливания осветительная и сигнальная Примечание. Допускается при изображении сигнальных ламп секторы зачернять |
|
|
Лампа газоразрядная осветительная и сигнальная. Общее обозначение: с четырьмя выводами |
|
|
Элемент гальванический или аккумуляторный |
|
Батарея из гальванических элементов или аккумуляторов |
|
|
|
Электропечь сопротивления.
|
|
Электронагреватель индукционный. Общее обозначение
|
|
|
|
Ток постоянный и переменный (обозначение используется для устройств, пригодных для работы на постоянном и переменном токе) |
|
|||
|
Линия электрической связи, провод, кабель, шина |
|
|||
|
Графическое пересечение двух линий электрической связи, электрически не соединенных. Линии должны пересекаться под углом 90° |
|
|||
|
Линии электрической связи с двумя ответвлениями |
|
|||
|
Корпус (машины, аппарата, прибора) |
|
|||
|
Диод |
|
|||
|
Диод светоизлучающий (светодиод) |
|
|||
|
Фотодиод |
|
|||
|
Диодный оптрон (диодная оптопара) |
|
|||
|
Стабилитрон |
|
|||
|
Диодный тиристор (динистор) |
|
|||
|
Тиристор не запираемый триодный с управлением по катоду |
|
|||
|
Транзистор типа NPN, коллектор соединен с корпусом |
|
|||
|
Транзистор полевой с каналом типа N |
|
|||
|
Тиристорный оптрон (тиристорная оптопара) |
|
|||
|
Фоторезистор |
|
|||
|
Резистор постоянный |
|
|||
|
Конденсатор постоянной емкости |
|
|||
|
Резистор переменный |
|
|||
|
Терморезистор прямого подогрева |
|
|||
|
Катушка электромеханического устройства |
|
|||
|
Воспринимающая часть электротеплового реле |
|
|||
|
Выключатель путевой: однополюсный |
|
|||
|
Выключатель кнопочный нажимной: с замыкающим контактом
с размыкающим контактом
|
|
|||
|
|
||||
|
Контакт электротеплового реле при разнесенном способе изображения |
|
|||
|
Выключатель трехполюсный с автоматическим возвратом |
|
|||
Контакт коммутационного устройства. Общее обозначение: а) замыкающий б) размыкающий в) переключающий |
|
||||
|
|||||
|
|||||
|
|
Приложение Л
Размеры условных графических обозначений элементов электрических схем
Условные графические обозначения элементов изображают в размерах, установленных в стандартах на условные графические обозначения. Условные графические обозначения, соотношения размеров которых приведены в соответствующих стандартах на модульной сетке, должны изображаться на схемах в размерах, определяемых по вертикали и горизонтали количеством шагов модульной сетки М (черт. 2а). При этом шаг модульной сетки для каждой схемы может быть любым, но одинаковым для всех элементов и устройств данной схемы. Другие стандарты предусматривают размеры обозначений элементов в обычной форме, допуская их пропорциональное изменение.
Электрическое соединение, |
|
Электрическое соединение проводников 1 и 2 |
|
Пересечение проводников 1 и 2 |
|
Механическое соединение |
|
Направление перемещения |
|
Движение вращательное |
|
Источники тока и эдс |
|
Гальванический источник эдс |
|
Предохранитель электрический плавкий |
|
Резистор постоянный |
|
Резистор переменный, реостат |
|
Воспринимающая часть электротеплового реле |
|
Электрозапал, пиропатрон |
|
Обмотка |
|
Обмотка индуктивности, возбуждения |
|
Обмотка токовая, дополнительных полюсов |
|
Конденсатор |
|
Контакт замыкающий |
|
Кнопка с замыкающим контактом |
|
Кнопка с размыкающим контактом |
|
Перекидной контакт |
|
Контакт трехполюсный силовой |
|
Катушка контактора, пускателя, реле |
|
Катушка электромагнита |
|
Статор электродвигателя |
|
Ротор электродвигателя |
|
Якорь электродвигателя |
|
Прибор измерительный |
|
Заземление |
|
Соединение с корпусом |
|
Трансформатор |
|
Диод |
|
Транзистор |
|
Толщина
0,3-0,5 мм
